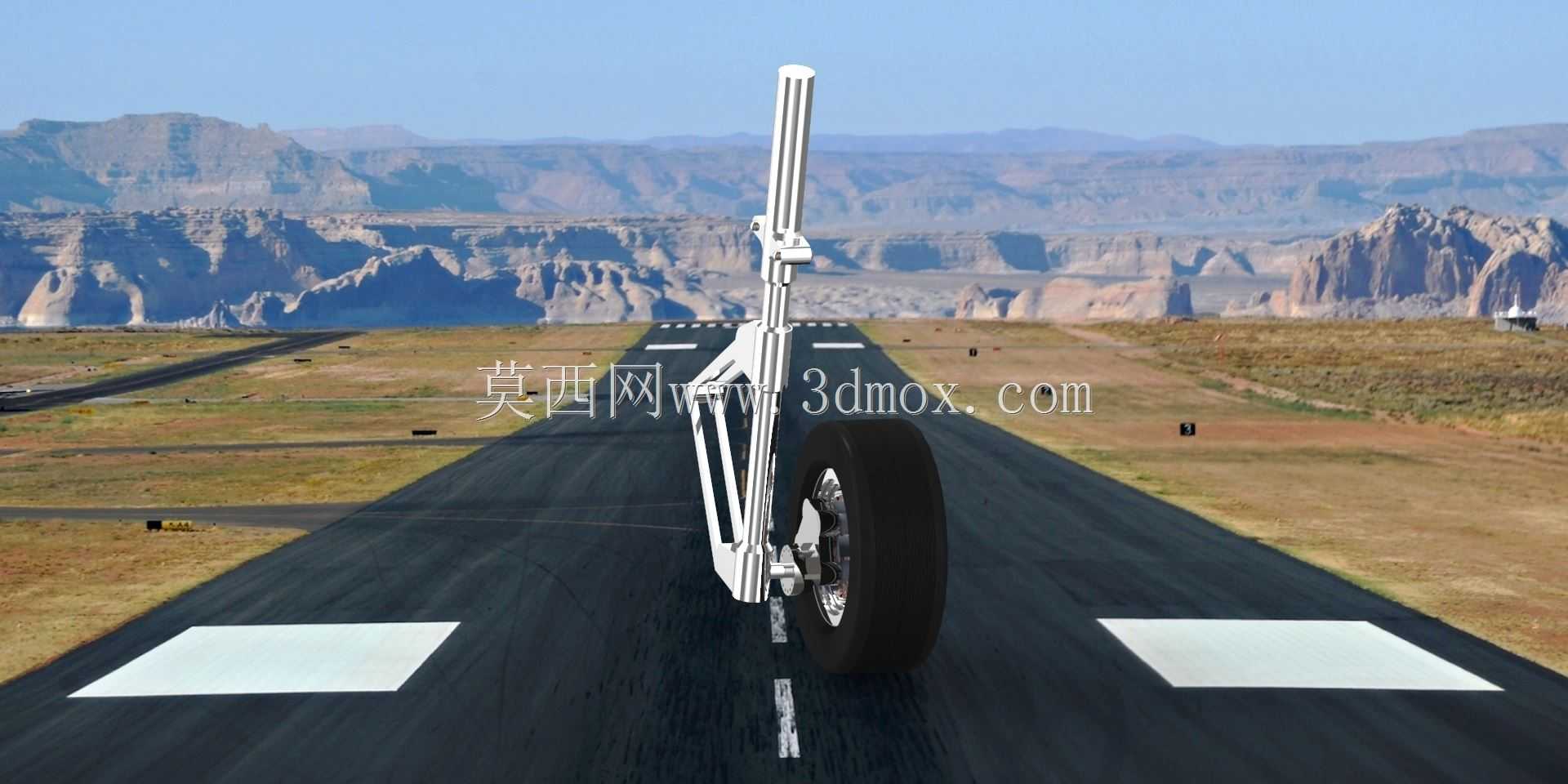

航空飞行器前起落架结构设计展示

航空飞行器地面滑跑与着陆阶段的核心承载部件，前起落架承担着转向操纵、滑跑支撑、着陆冲击缓冲的多重功能，区别于主起落架的大载荷承载定位，前起落架的布局更偏向航向稳定性控制与地面机动导向。从结构组成来看，该部件包含缓冲支柱、扭力臂、机轮组件、转向机构几大核心模块，缓冲支柱采用油气式结构设计思路，内部通过油液阻尼孔与高压气腔的配合，将着陆瞬间的垂直冲击动能转化为油液摩擦热能缓慢释放，避免刚性冲击传递至机身结构造成疲劳损伤。扭力臂采用上下铰接的分体式结构，既可以约束缓冲支柱内外筒的相对周向转动，保证机轮航向始终与机身轴线保持一致，又不会干涉支柱的上下伸缩动作，适配不同载荷下的缓冲行程变化。机轮组件采用单轮布局，适配前起落架相对较小的承载占比，轮胎选用航空专用斜交线结构，兼顾滑跑阶段的耐磨性能与冲击形变能力，轮毂集成刹车安装接口，可配合减速系统完成地面滑跑阶段的减速制动。转向机构与座舱内的脚蹬操纵系统联动，通过传动拉杆带动缓冲支柱下筒绕轴线转动，实现地面滑行阶段的方向控制，小角度转向时响应灵敏，大角度转向可满足机场地面掉头、窄道滑行的机动需求。从安装边界来看，该起落架的上部通过铰接支座与机身前承力框连接，安装点需传递垂直方向的冲击载荷、地面滑跑的侧向载荷以及转向过程的扭矩，因此连接区域的机身结构需做局部加强，布置加强筋与承力隔板分散集中载荷。外形尺寸设计上，缓冲支柱的完全伸展长度需满足地面停机状态下的机身俯仰角要求，保证机头雷达罩、发动机进气道等下部部件与地面留有足够安全间隙，完全压缩后的极限行程需覆盖重着陆状态下的最大形变量，避免支柱触底造成结构损坏。日常航线运维中，该部件的检查重点集中在缓冲支柱的油液密封性、扭力臂铰接点的磨损量、机轮轮胎的磨损程度与胎压值，这些参数直接影响地面滑跑的安全性，建模过程中对各铰接点的配合间隙、运动干涉做了完整模拟，可直接用于结构原理演示、维护培训课件制作以及初步方案选型参考。
