带驱动连接结构的外啮合齿轮泵

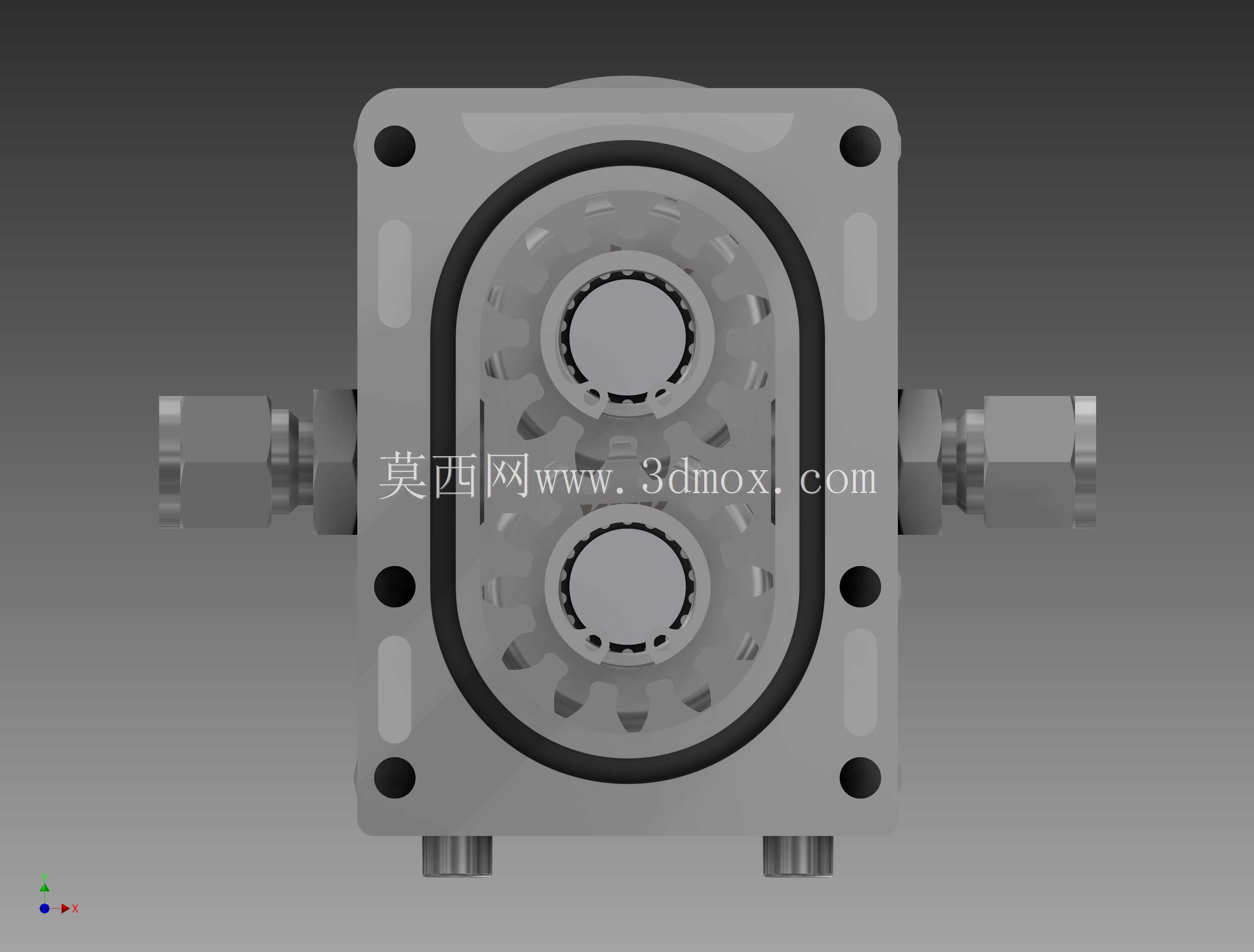

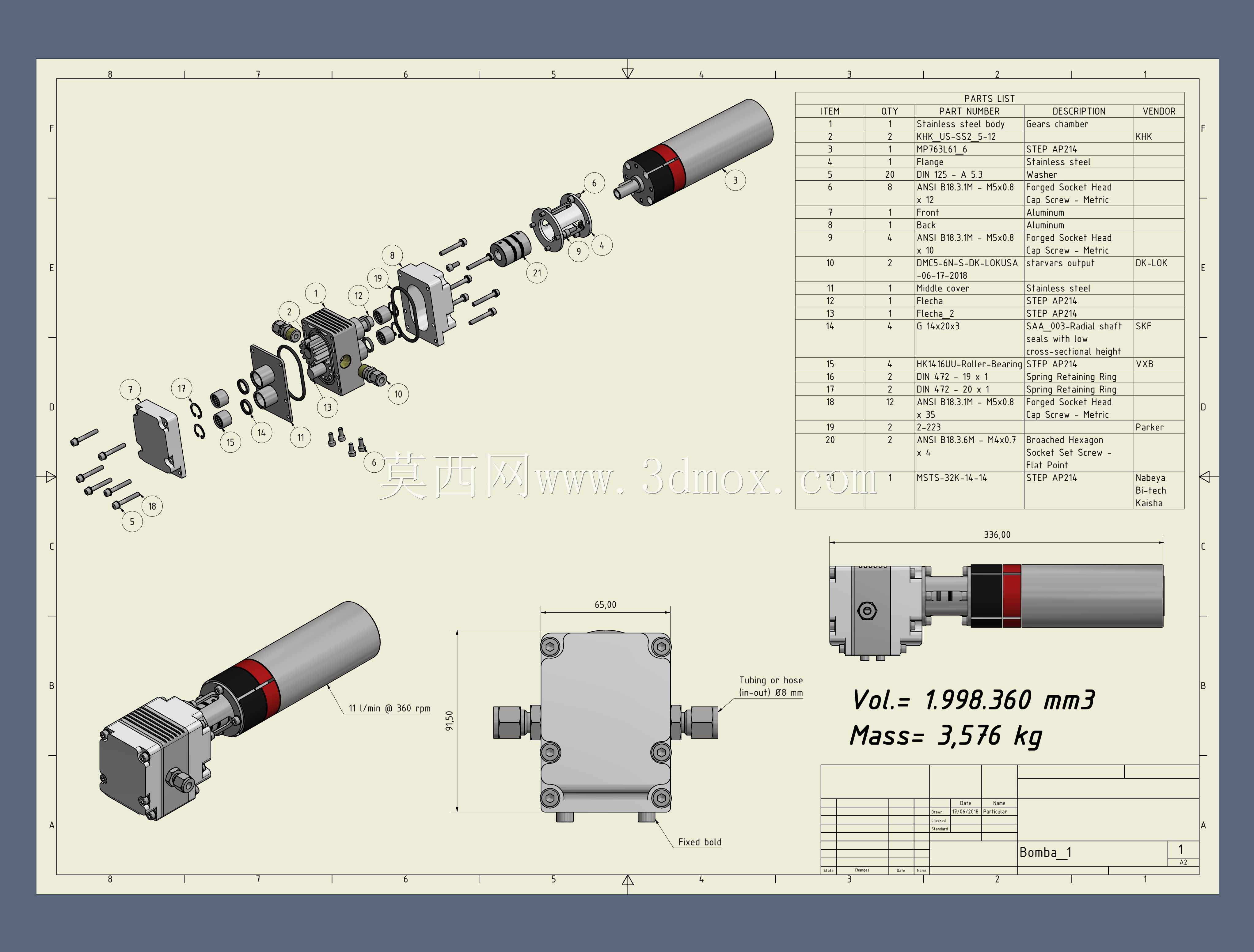

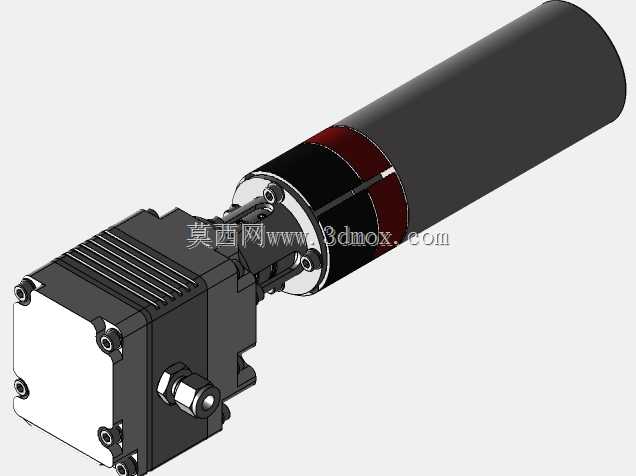

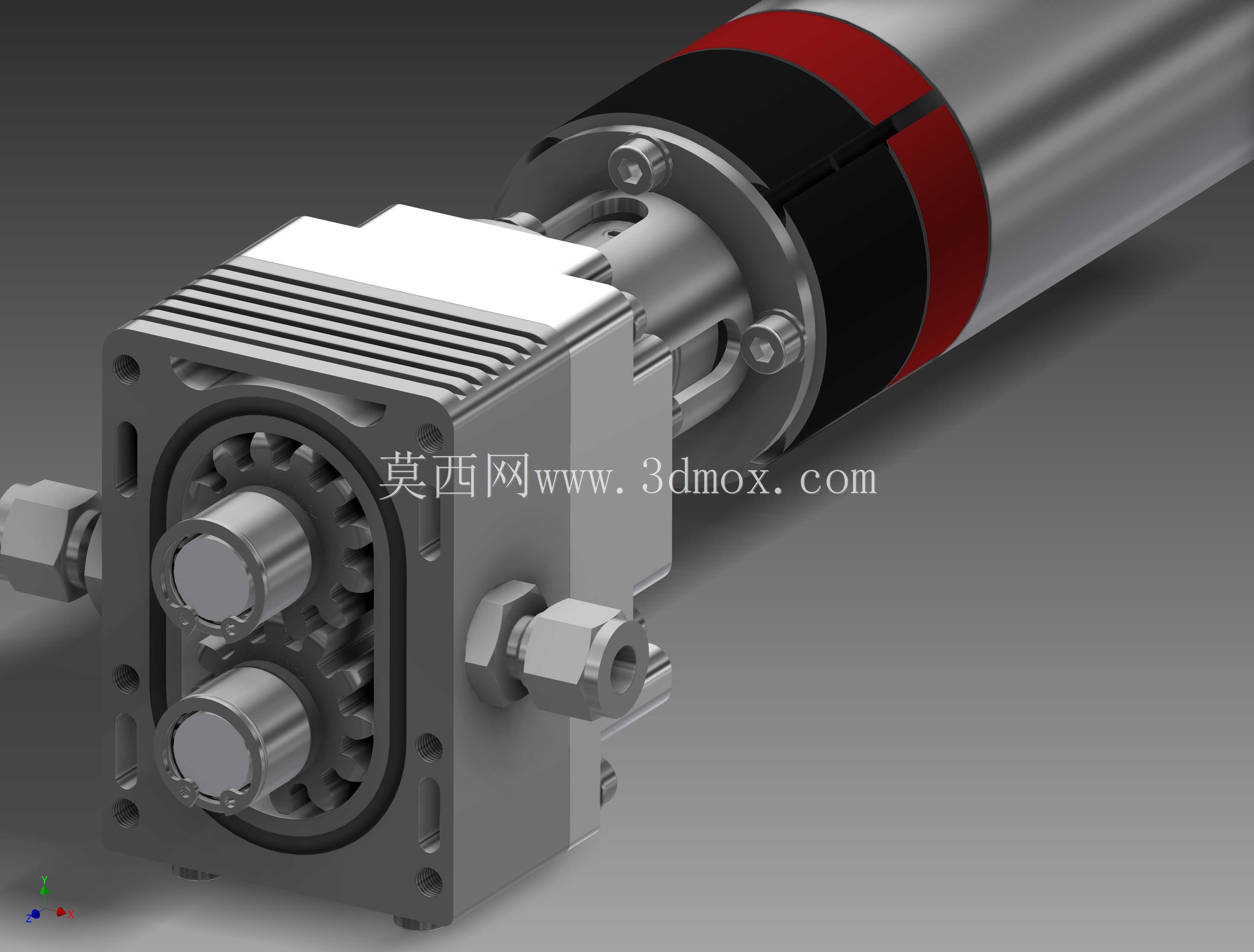

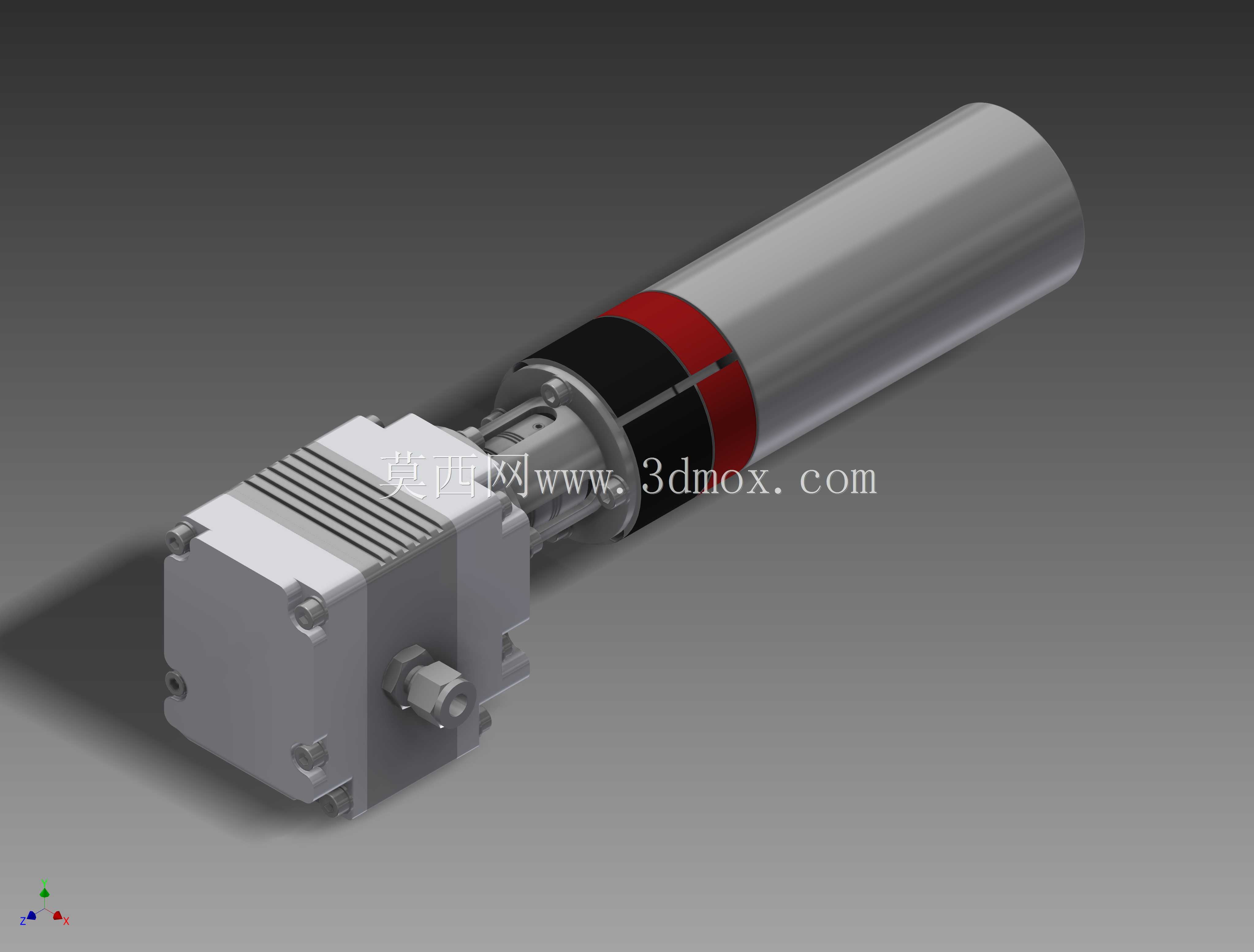

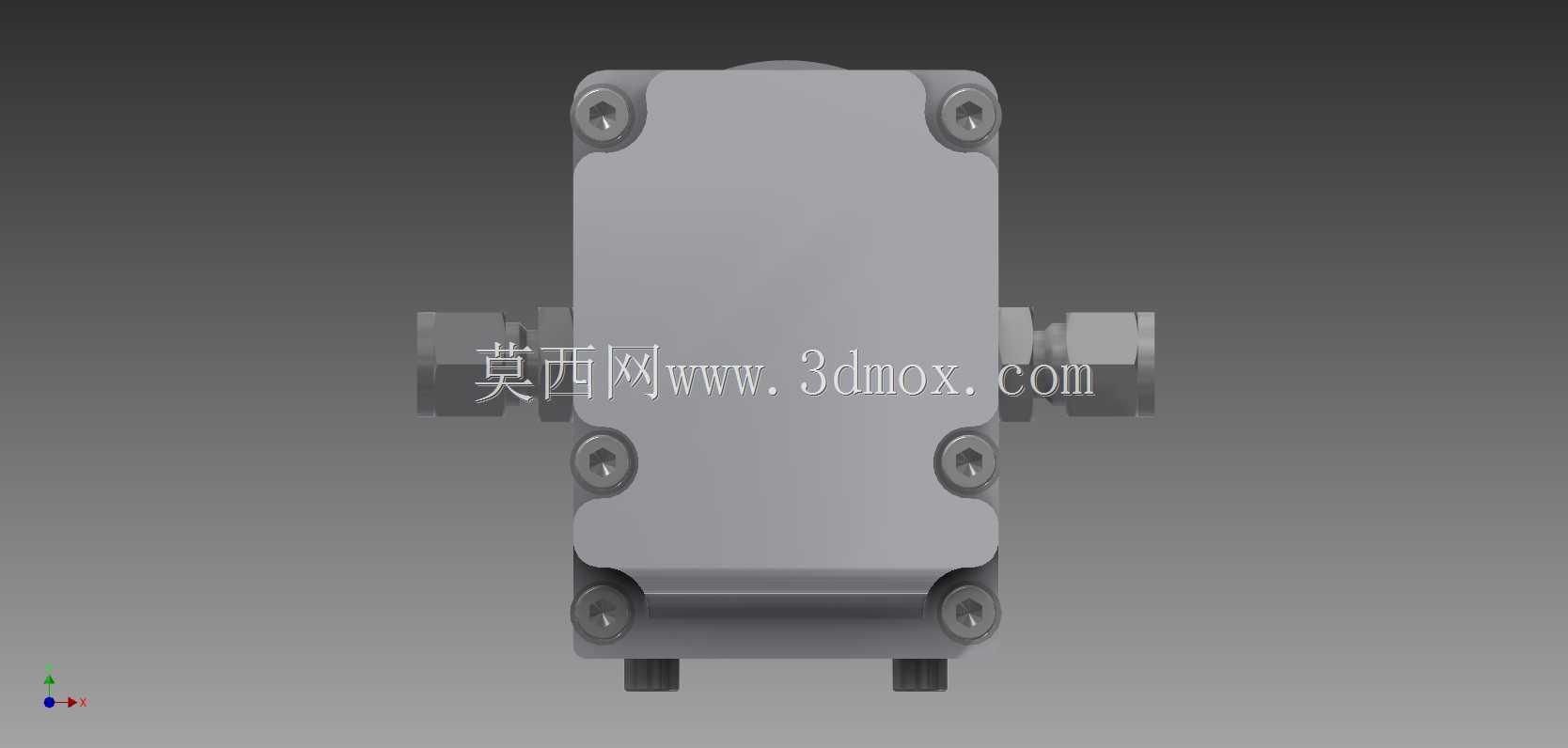

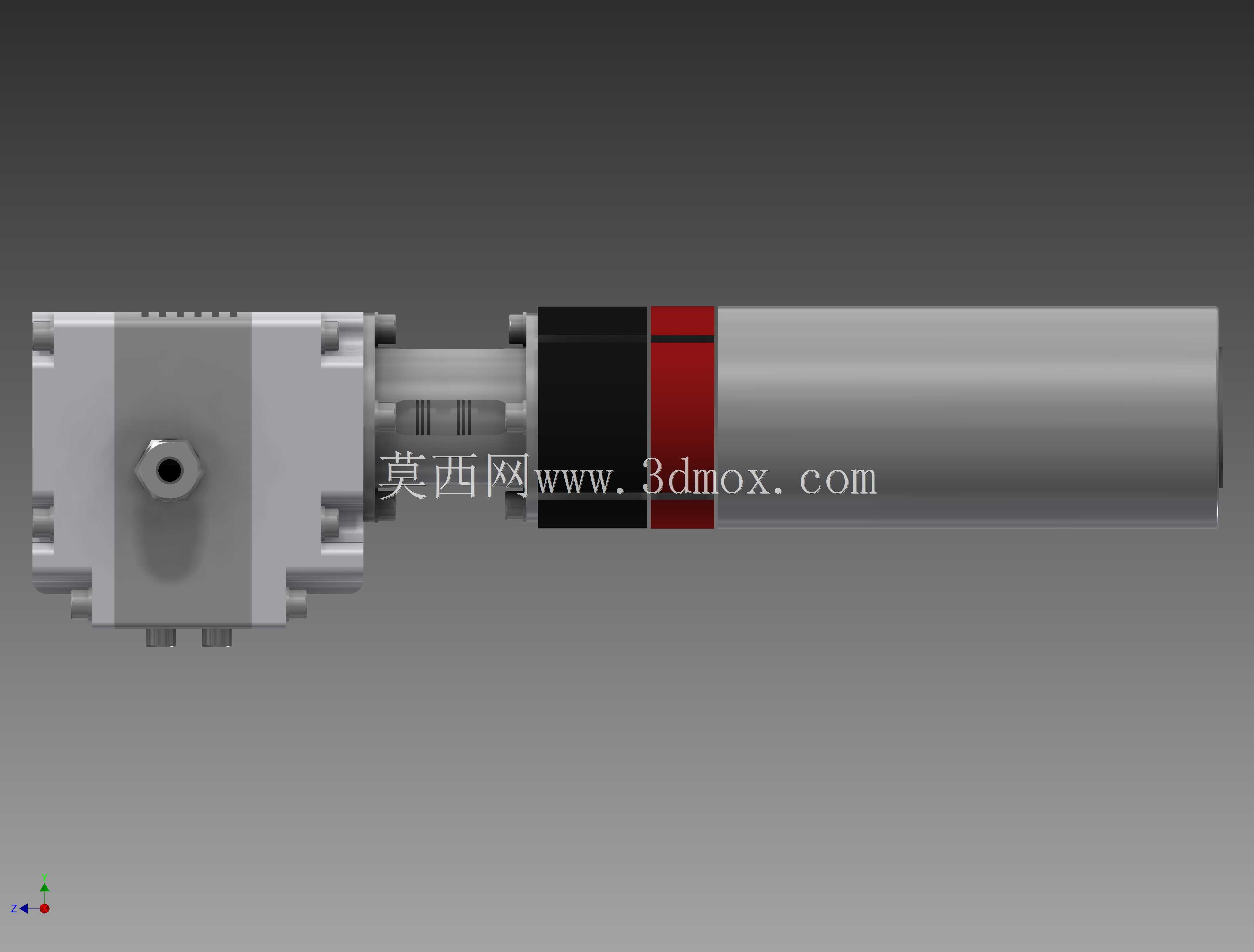

这款外啮合齿轮泵的建模过程，最先敲定的是泵腔与齿轮副的配合公差，毕竟作为液压系统、小型流体输送回路里的动力元件，容积效率是核心指标，建模时特意把齿顶与泵腔内壁的间隙控制在常规工程允许的极小范围内，避免内泄过大影响输出压力。配套的驱动连接段做了同轴度约束，和电机输出轴对接的位置预留了标准的键槽安装空间，连轴部位的红黑环段其实是缓冲密封结构的示意，实际装配时这里会加装耐磨密封圈与隔套，既可以阻挡输送介质沿轴向渗漏，也能缓冲驱动端启停时的微小窜动，避免齿轮副受偏载磨损。泵体本身采用方块式集成布局，进出油口的位置设置在泵体侧下方，预留的快速接头安装位可以直接适配标准软管或硬管连接，不用额外做转接法兰，不管是配套小型液压站做压力油输出，还是用在流体分装、冷却循环回路里做介质输送，都能减少现场装配的加工工作量。从安装边界来看，泵体底部预留了四个对称的安装螺孔，孔位间距符合通用小型液压泵的安装尺寸规范，不需要重新设计安装支架就能替换同规格的现有泵体，驱动端的圆柱段外径做了统一的尺寸约束，和常见的标准驱动电机输出轴径完全匹配，选型时不用额外核算连接尺寸。设计时特意把易损件的结构做了拆分建模，钢齿轮、端盖密封腔都是独立的可替换结构，现场维护时不需要整体拆解泵体，只要拆开侧端盖就能更换磨损的齿轮或密封件，对于需要连续运行的工况来说，能大幅缩短停机维护的时间。进出油口的快速接头结构做了通用化处理，不管是输送液压油、冷却水剂还是低粘度的工业流体，都能通过更换接头密封件适配不同介质，不用改动泵体本身的流道结构。建模时对齿轮副的啮合轨迹做了运动仿真校验，确保运转过程中不会出现齿面干涉，同时流道的过渡位置都做了圆角处理，减少介质流动时的阻力损失，避免出现局部紊流影响输送稳定性。
