高压径向柱塞式液压动力元件结构

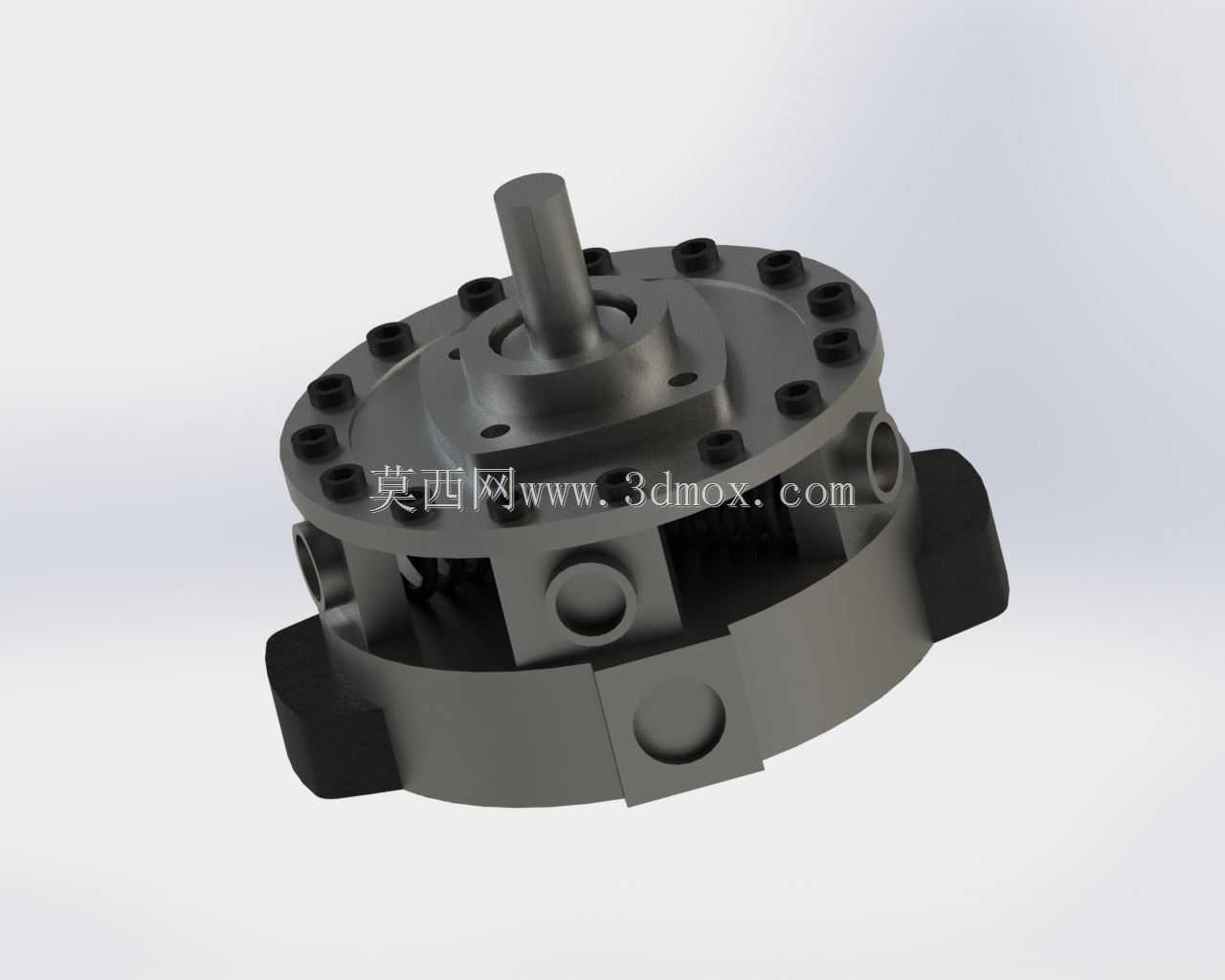

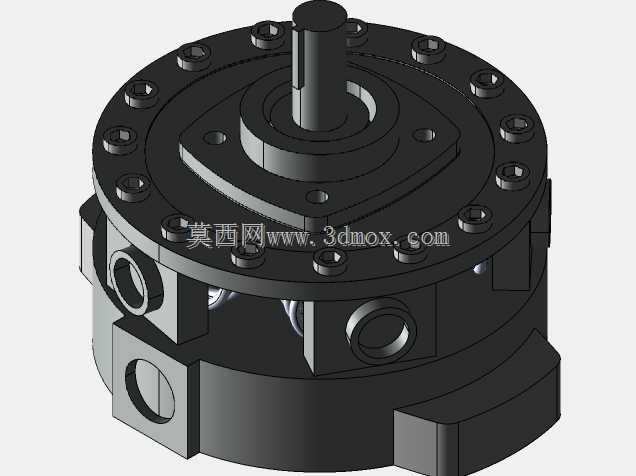

在重型液压系统的动力源选型中，径向柱塞泵始终是高压工况下的核心选项，这类元件常见于锻压设备、工程机械液压站、高压试验台架等需要持续输出稳定高压油液的场景，相较于齿轮泵、叶片泵，其额定工作压力更高，容积效率在长期高压运行下的衰减幅度更小，适合对压力稳定性、负载耐受度要求严苛的液压回路。从结构设计逻辑来看，这款径向柱塞泵采用缸体固定、柱塞沿径向布置的结构形式，配流方式采用端面配流结构，配流盘与转子端面的贴合精度直接决定内泄漏水平，设计时需要在配流盘上设置合理的压力平衡槽，抵消高压油液对配流副的单侧推力，避免偏磨导致的效率下降。转子与驱动轴采用同轴一体式设计，输入轴伸出端设置有双唇口密封圈，搭配防尘挡圈结构，可适配工业环境下多粉尘的安装场景，防止外界杂质侵入泵体内部磨损柱塞配合面。泵体周向均匀布置的柱塞组件，依靠回程环实现吸油行程的复位，每个柱塞与缸孔的配合间隙控制在微米级，既保证柱塞往复运动的顺畅性，又能将高压侧的内泄漏控制在允许范围内。进出油口采用对称布置在泵体两侧的螺纹接口形式，安装时可根据管路走向选择侧进侧出或者适配不同的布管方向，无需额外加装过渡阀块即可适配多数常规液压站的管路布局。安装法兰采用标准圆形法兰结构，止口尺寸与通用液压泵的安装尺寸兼容，可直接替换同规格的其他类型高压泵，降低设备改造时的安装适配成本。泵体外部的黑色减震垫块，一方面可以降低泵运行时的振动传递到安装基座，另一方面可以在泵体意外受磕碰时提供缓冲，保护壳体的铸造结构不受损伤。顶部的螺栓紧固结构采用均匀圆周布置，装配时需要按照对角顺序逐步拧紧，保证端盖与壳体之间的密封件受力均匀，避免高压运行时出现密封失效渗漏的问题。在实际选型匹配时，需要结合系统所需的流量、工作转速、额定压力来匹配驱动电机的功率，同时要在泵的吸油口设置足够通径的过滤器，避免油液中的颗粒杂质进入柱塞配合副，造成拉缸故障；吸油管路的阻力不能过大，否则容易出现吸空导致的气蚀，缩短泵的使用寿命。
