透明结构展示液压轴向柱塞变量泵

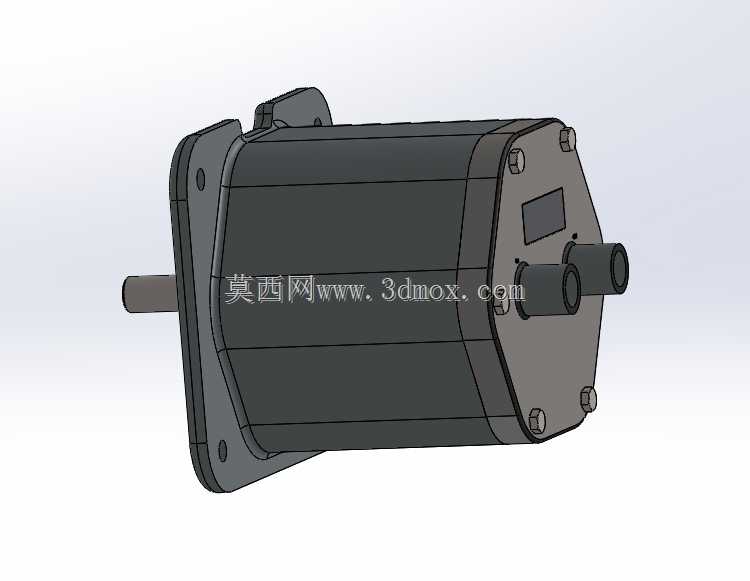

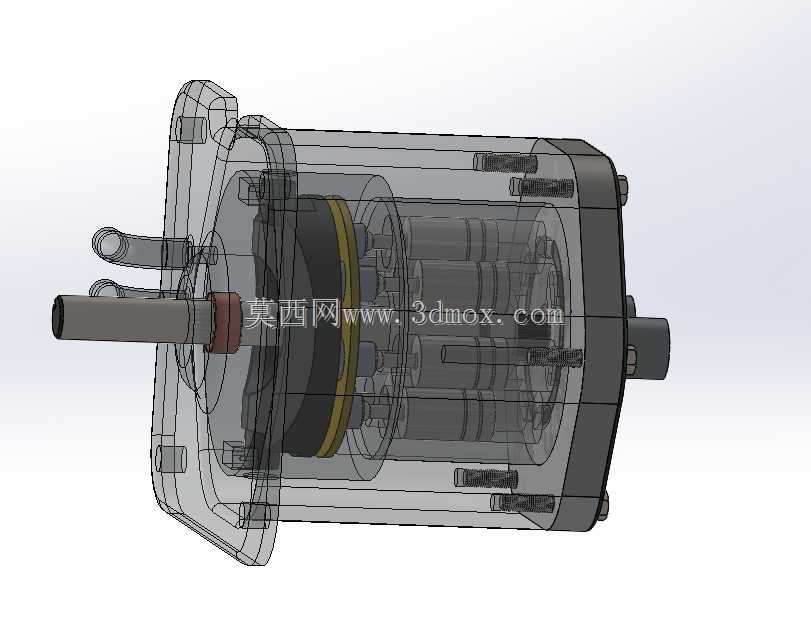

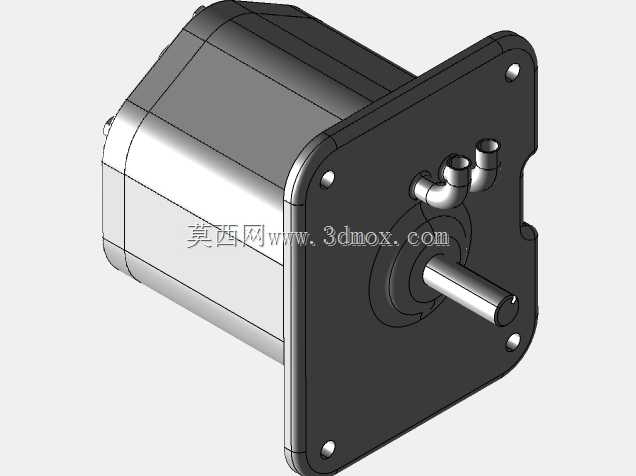

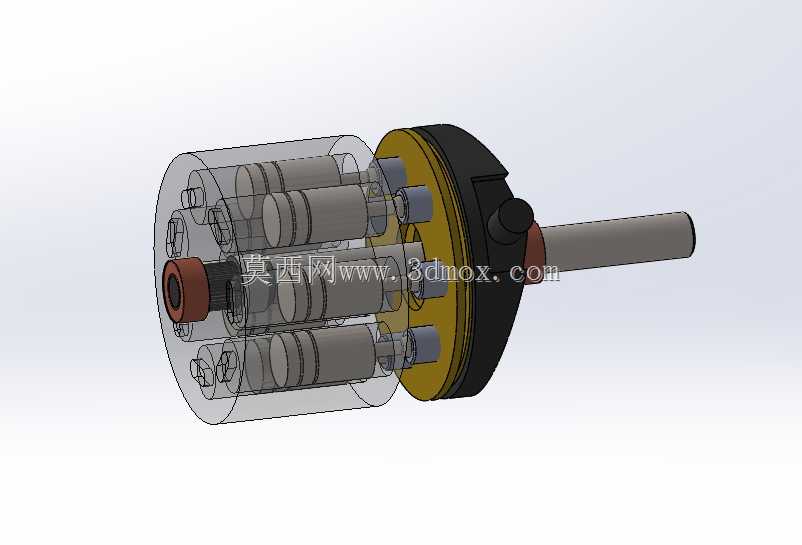

这款轴向柱塞变量泵的三维结构采用半透明剖视呈现，能直观看到内部柱塞、缸体、配流盘、斜盘等核心配合部件的装配关系，对于液压系统设计人员做元件选型、结构校核、装配干涉检查有很高的参考价值。在实际工业场景中，这类柱塞变量泵多用于工程机械、重型机床、冶金设备、注塑成型设备的液压动力单元，作为液压系统的核心动力源，它可以根据系统负载变化自动调整输出排量，在满足执行机构动作需求的同时降低空载能耗，相比定量柱塞泵更适合负载波动大、工况复杂的液压回路。从结构设计逻辑来看，该泵采用法兰式安装接口，输入轴伸出端做了密封结构预留，安装时需要保证输入轴与驱动电机轴的同轴度公差控制在允许范围内，避免偏载造成轴封磨损、轴承过早失效。泵体的安装法兰预留了标准螺栓孔位，适配常规液压站的安装面板尺寸，进出油口的位置布局兼顾了管路排布的便利性，避免管路弯折造成的流阻损失。内部的柱塞沿缸体圆周方向均布，斜盘倾角的调整机构集成在泵体尾部，可通过外部控制油或者手动调节机构改变斜盘角度，从而改变柱塞的行程长度，实现输出流量的无级调节。配流盘的腰型槽结构做了精准的配油角度设计，能减少高低压油腔切换时的压力冲击与流量脉动，降低系统运行的振动与噪声。做三维建模时，各运动部件的配合间隙都按照实际工程公差做了预留，比如柱塞与缸体柱塞孔的间隙配合、滑靴与斜盘的贴合面精度、缸体与配流盘的端面密封间隙，这些细节都直接影响泵的容积效率与使用寿命。在设备选型阶段，设计人员可以借助这个模型核对泵的整体外形轮廓尺寸，确认在液压站布局中是否存在与周边阀组、管路、油箱结构的安装干涉，也能直观理解变量调节机构的动作原理，方便后续液压原理图的绘制与控制逻辑的设计。对于刚接触液压元件的结构工程师来说，这种半透明的结构展示能快速理清轴向柱塞泵的动力传递路径：驱动轴带动缸体旋转，柱塞在缸体孔内随缸体转动的同时，依靠斜盘的约束做往复直线运动，通过配流盘完成吸油与压油的过程，持续向液压系统输出高压油液。
