适用于3D打印的涡扇发动机整流部件

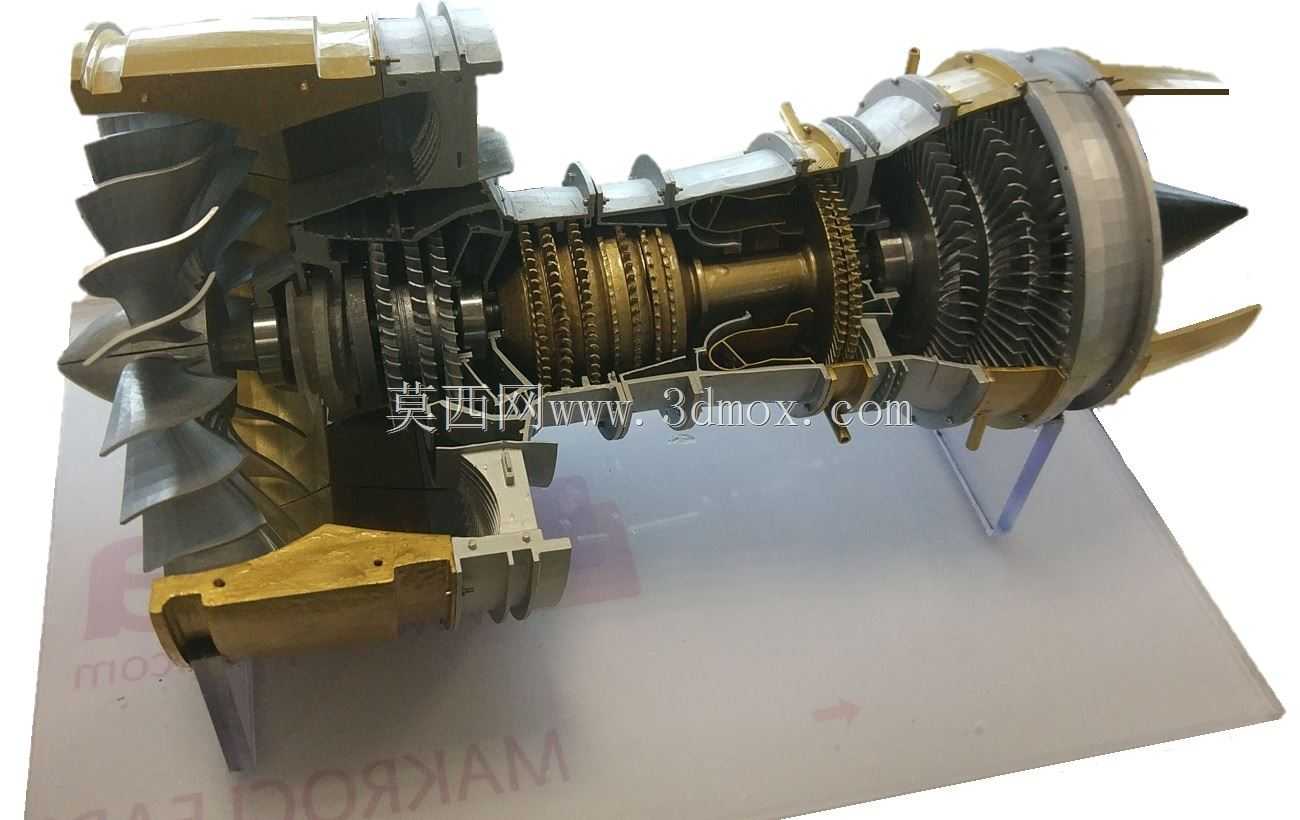

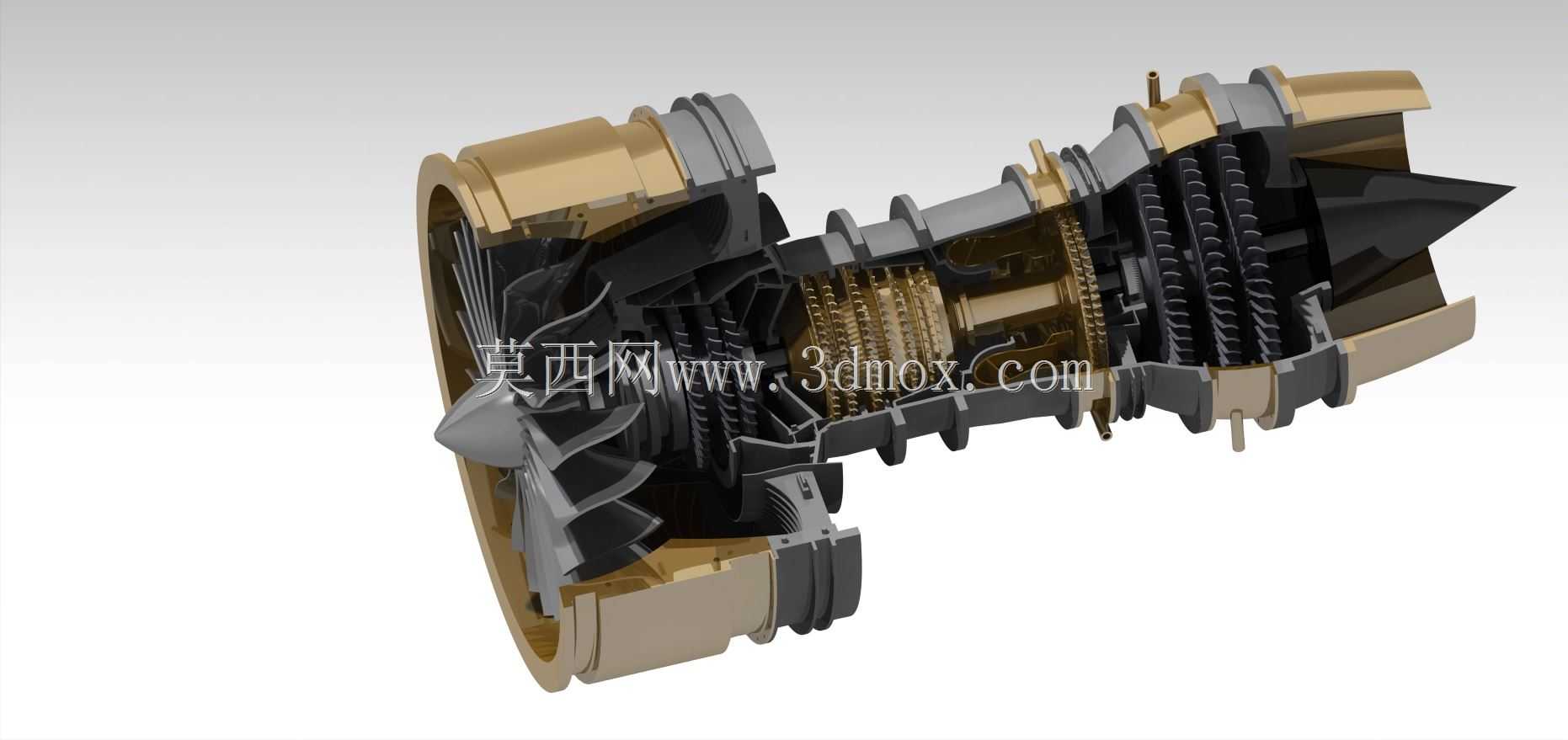

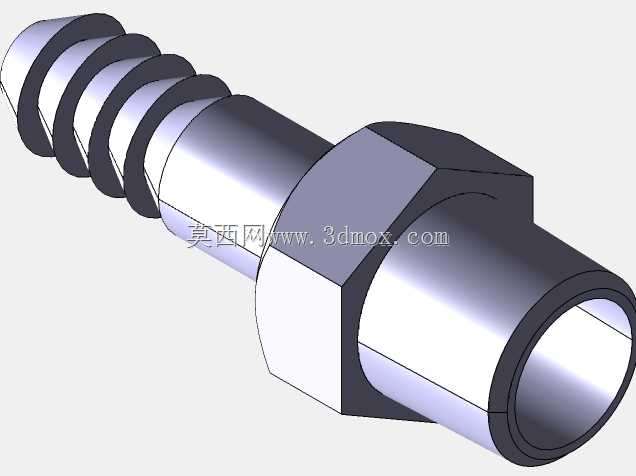

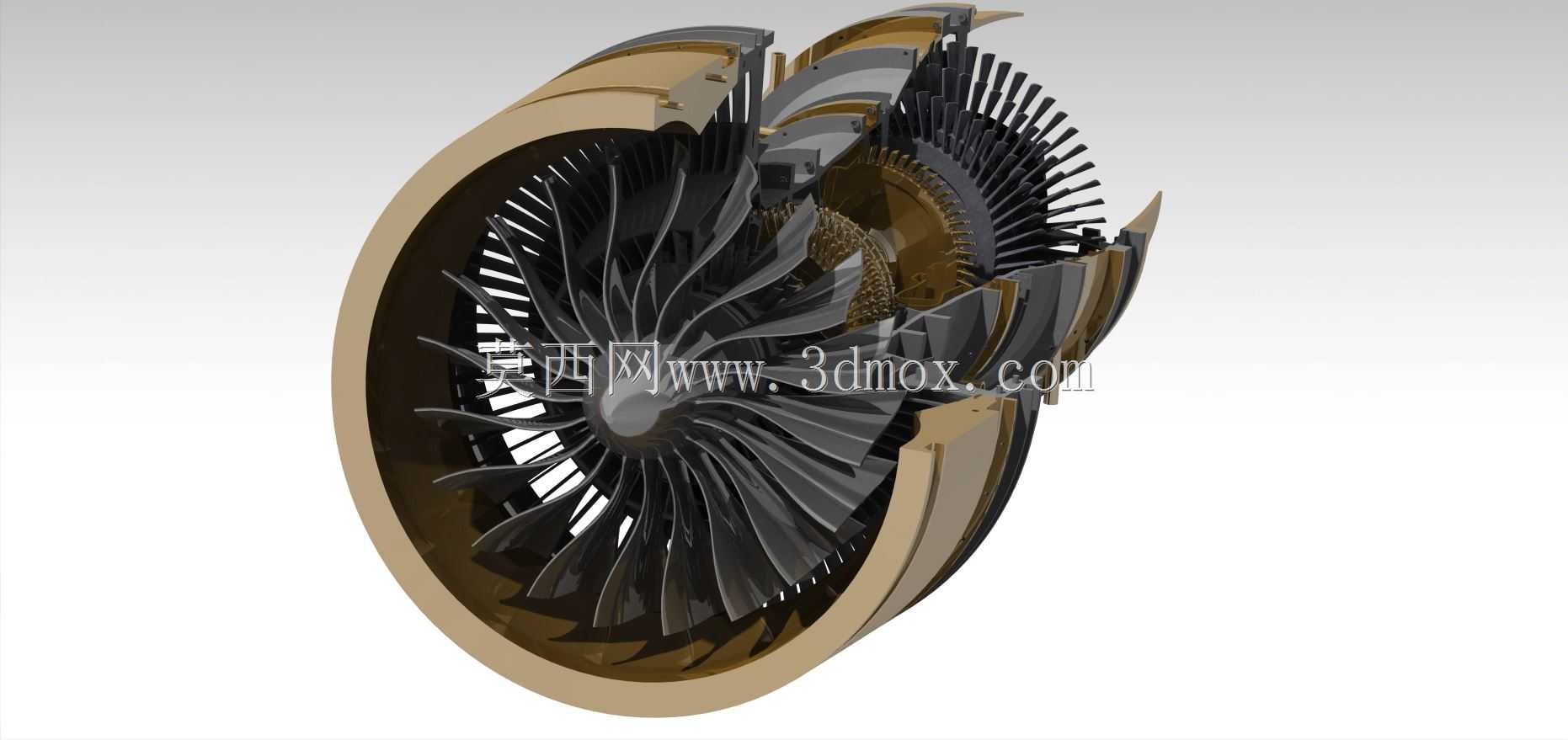

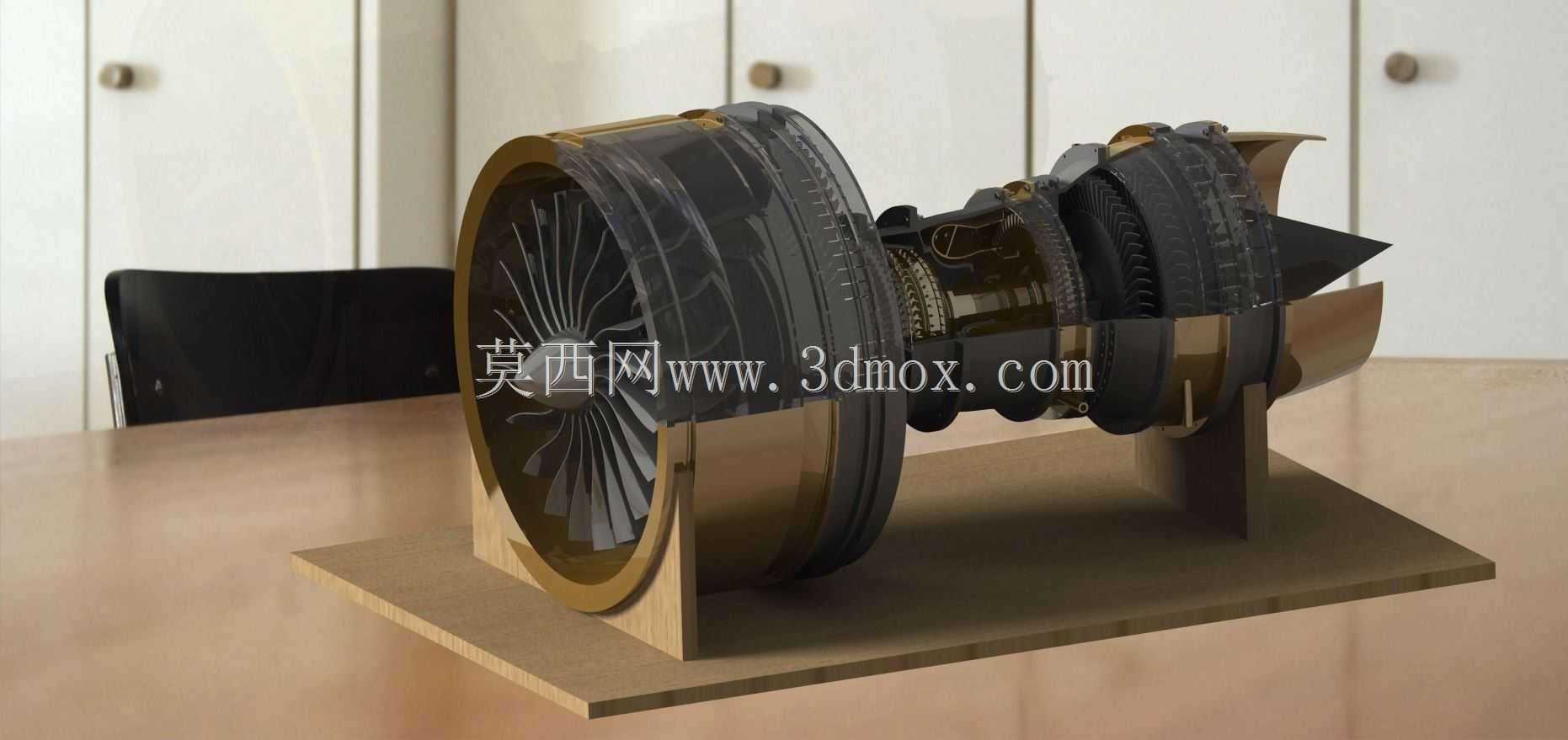

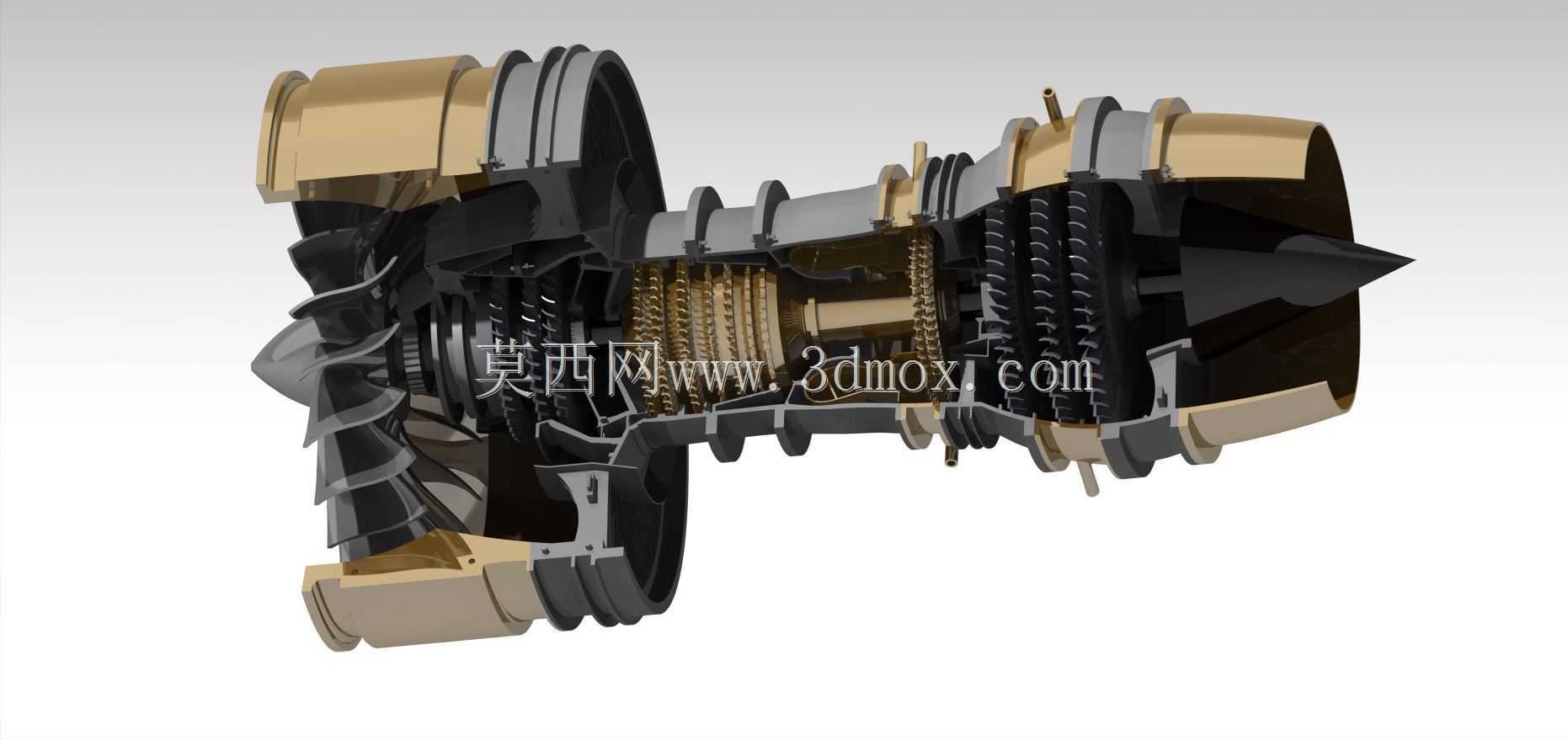

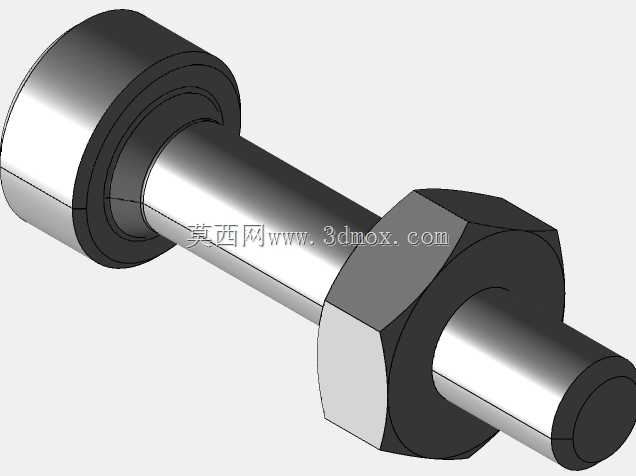

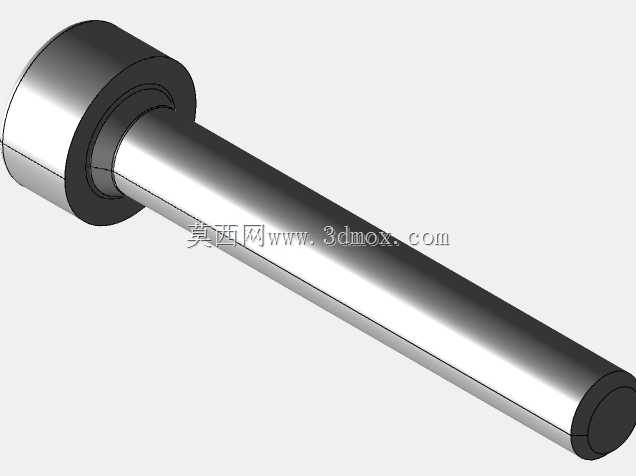

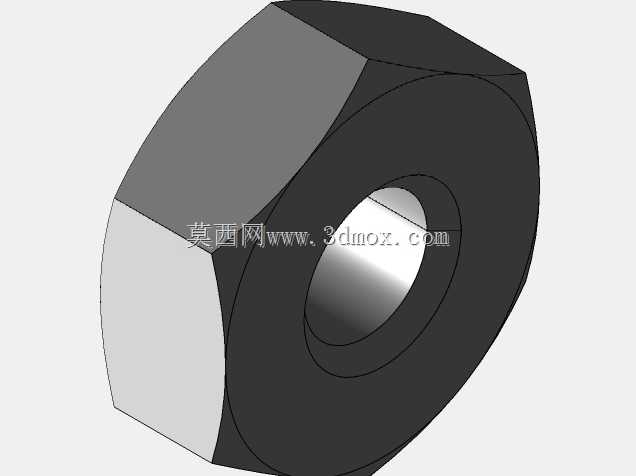

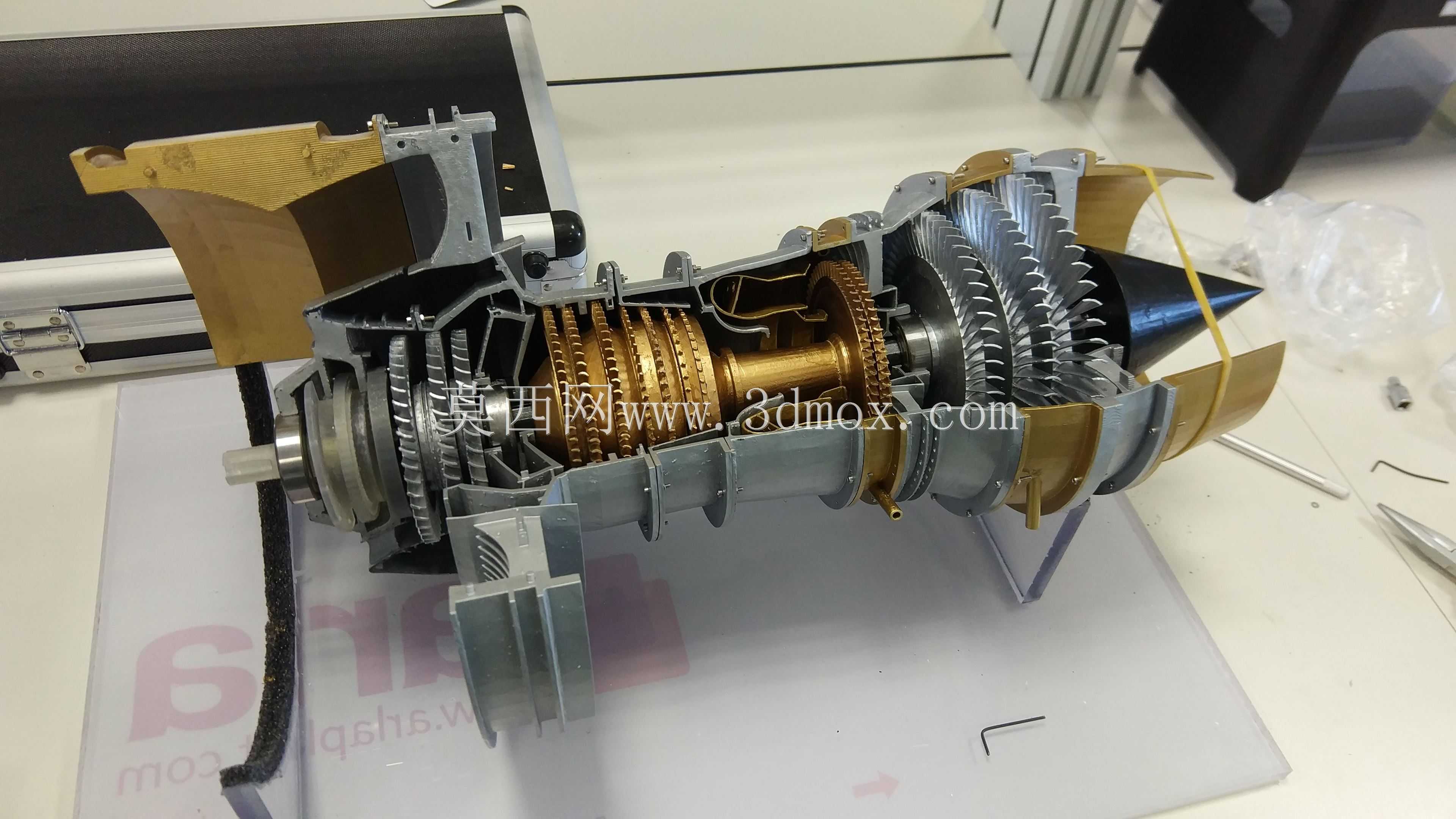

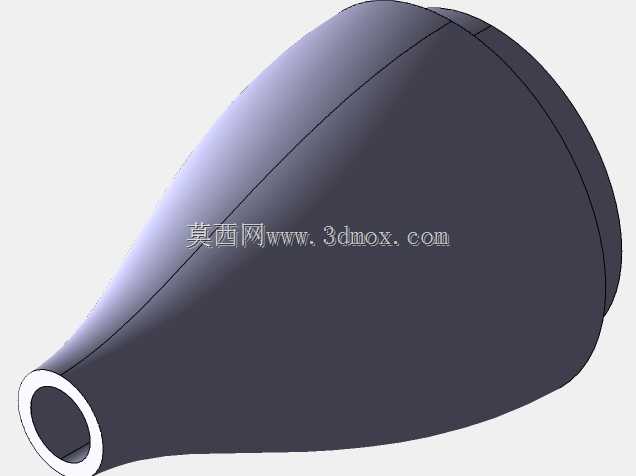

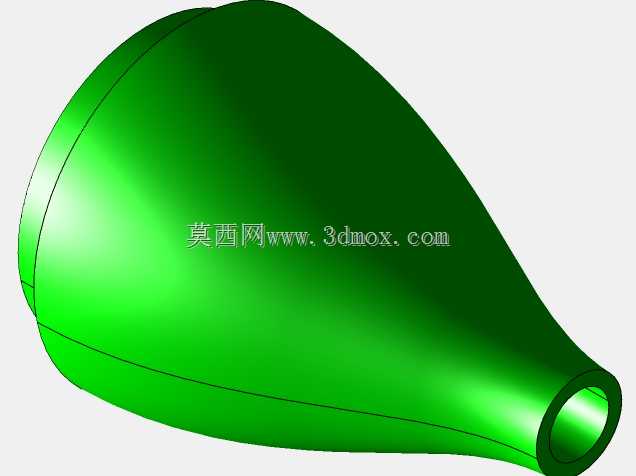

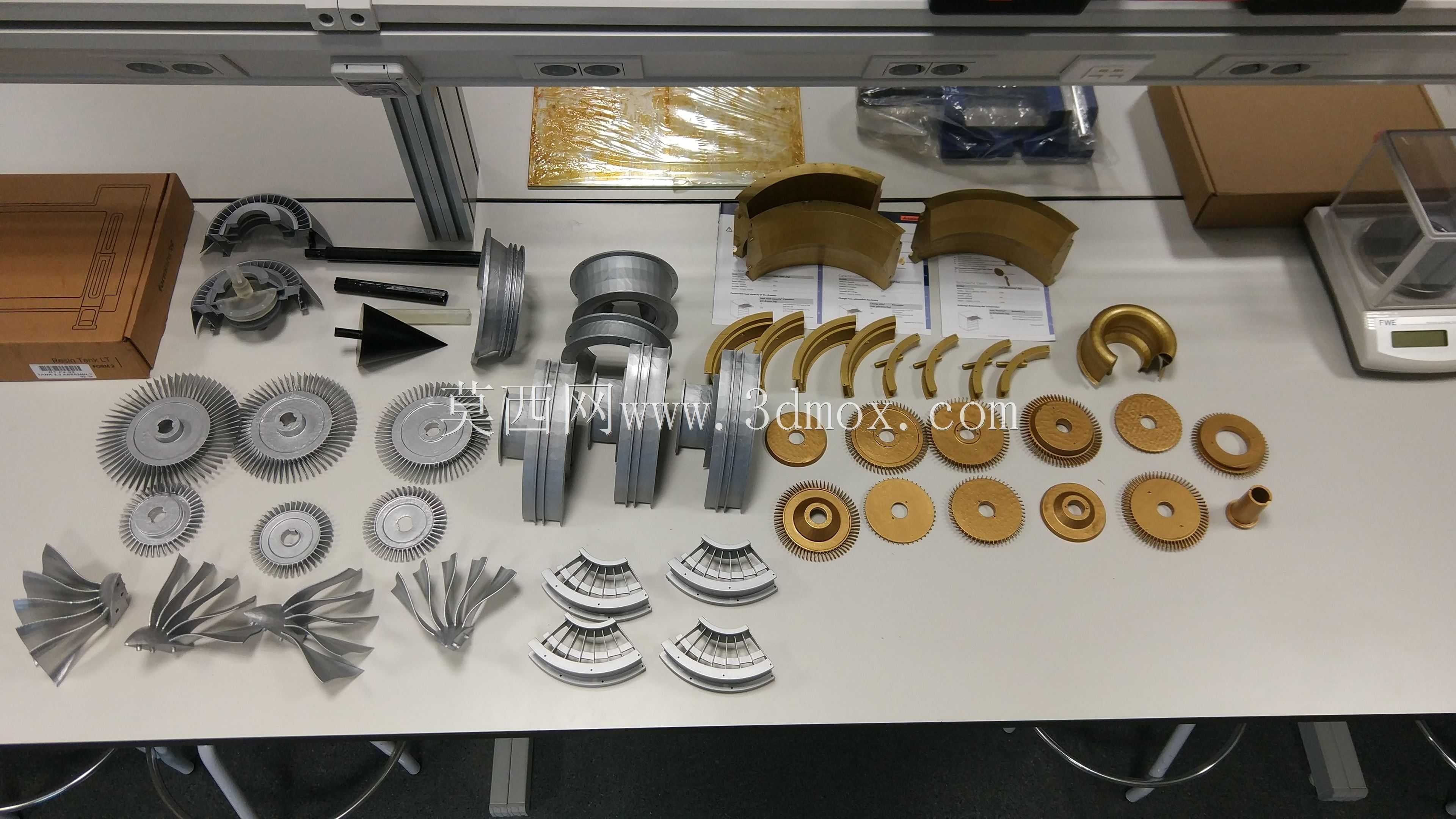

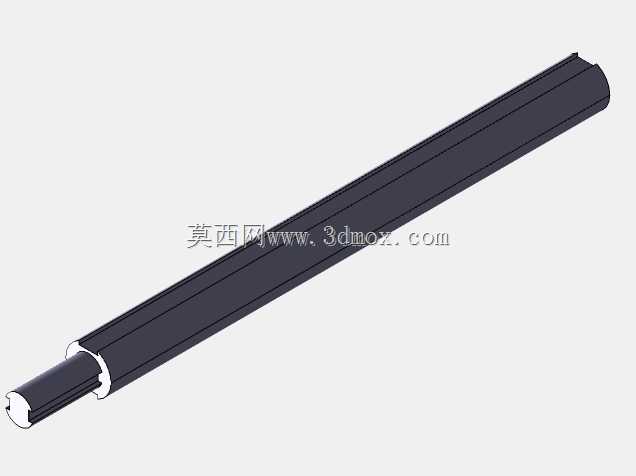

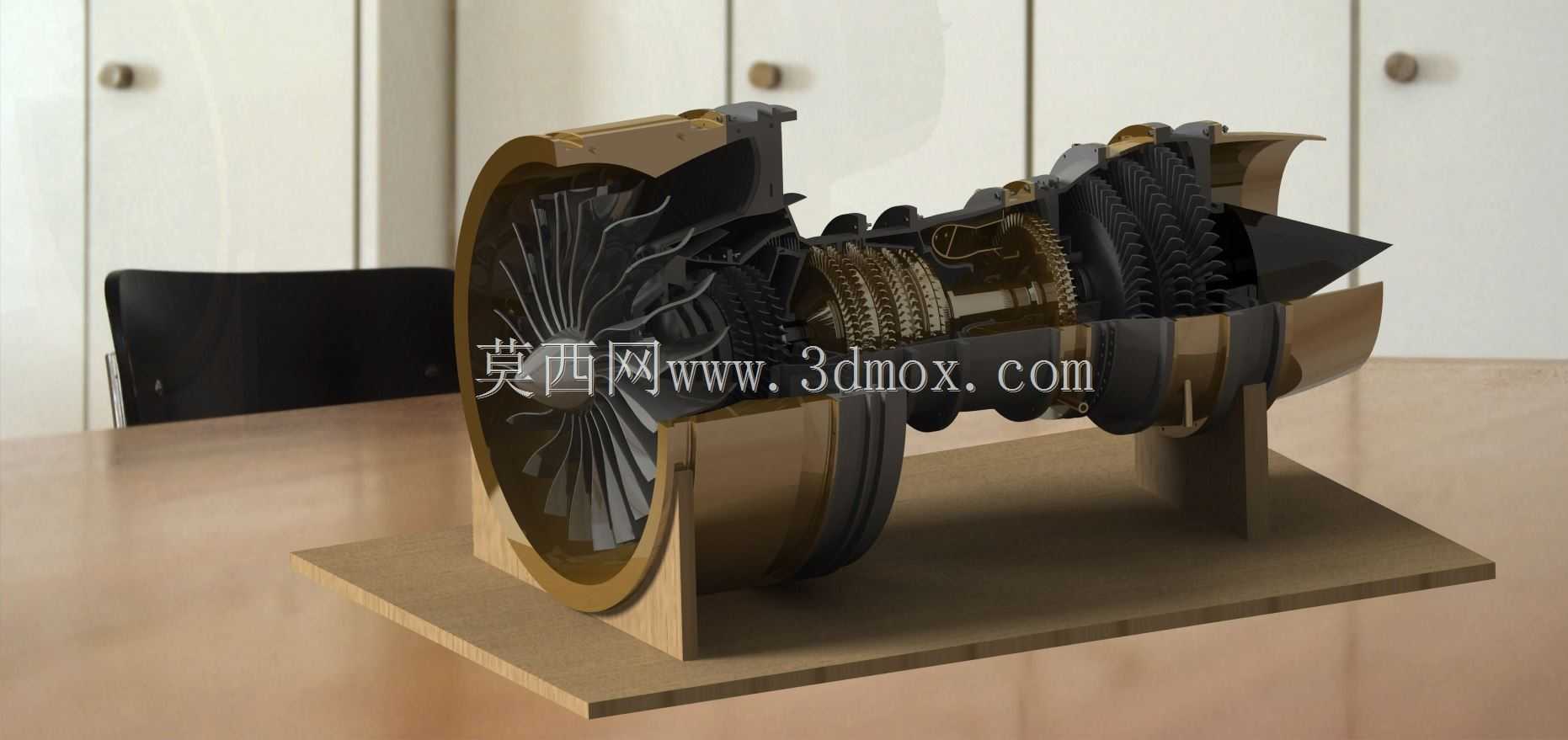

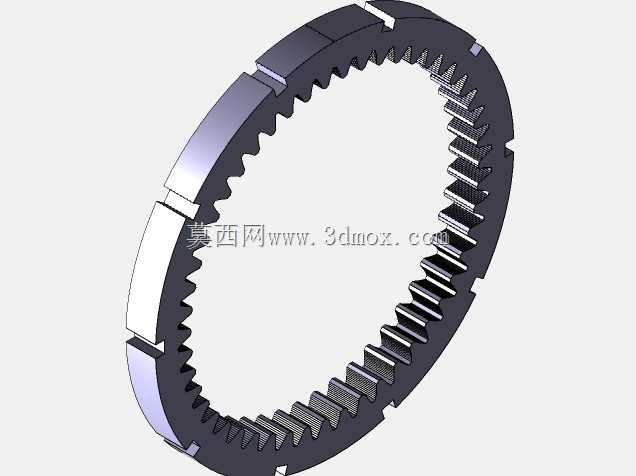

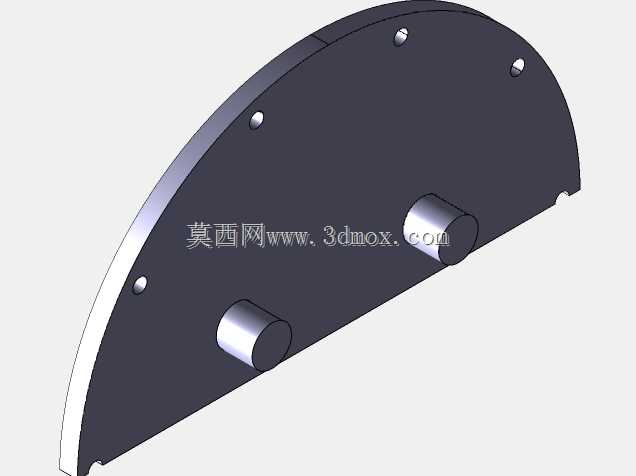

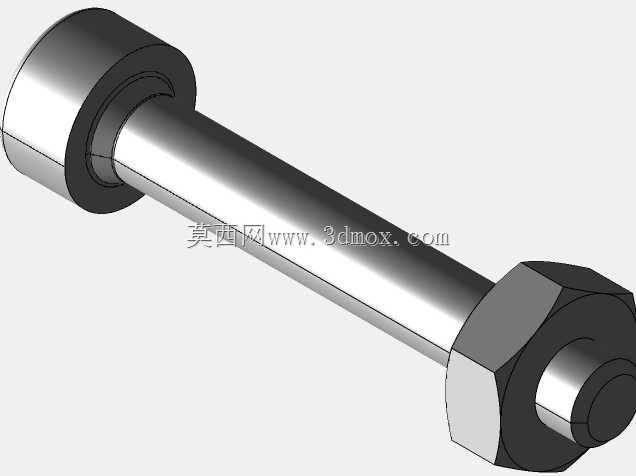

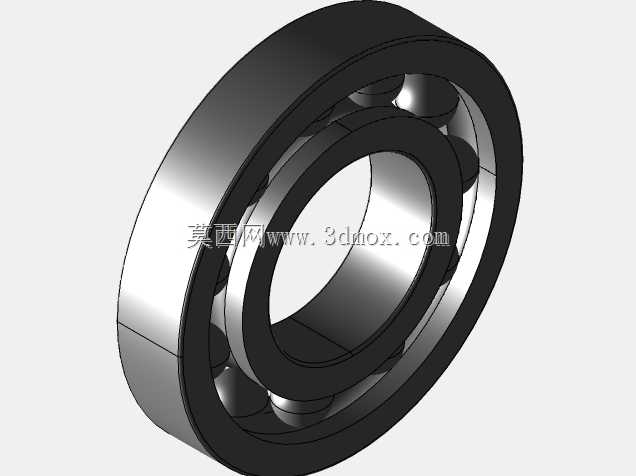

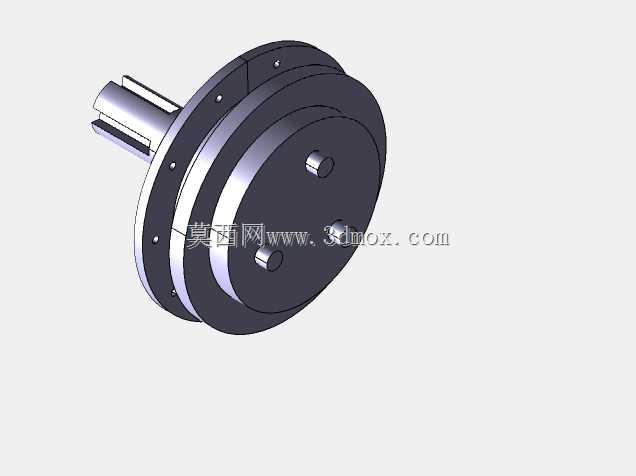

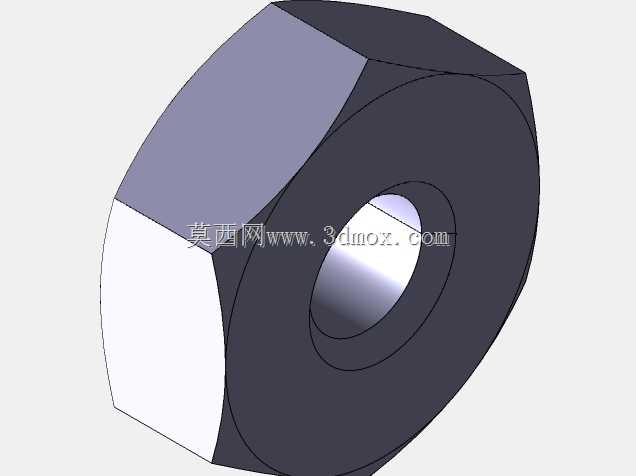

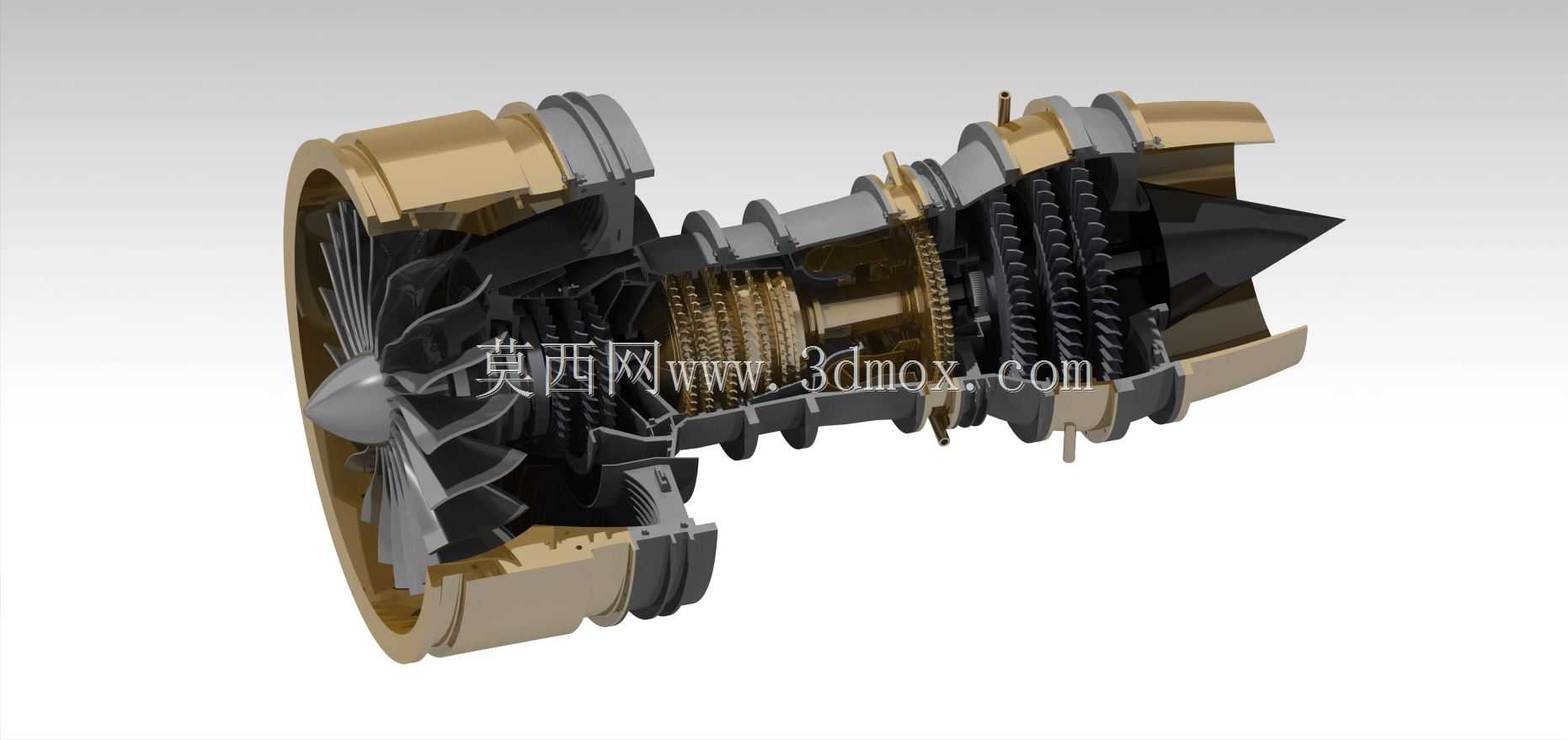

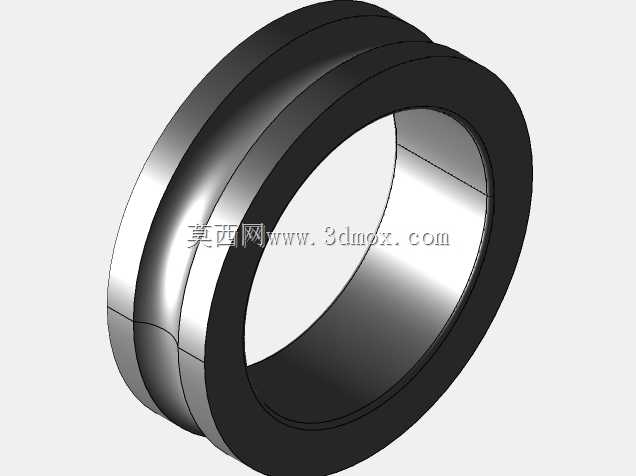

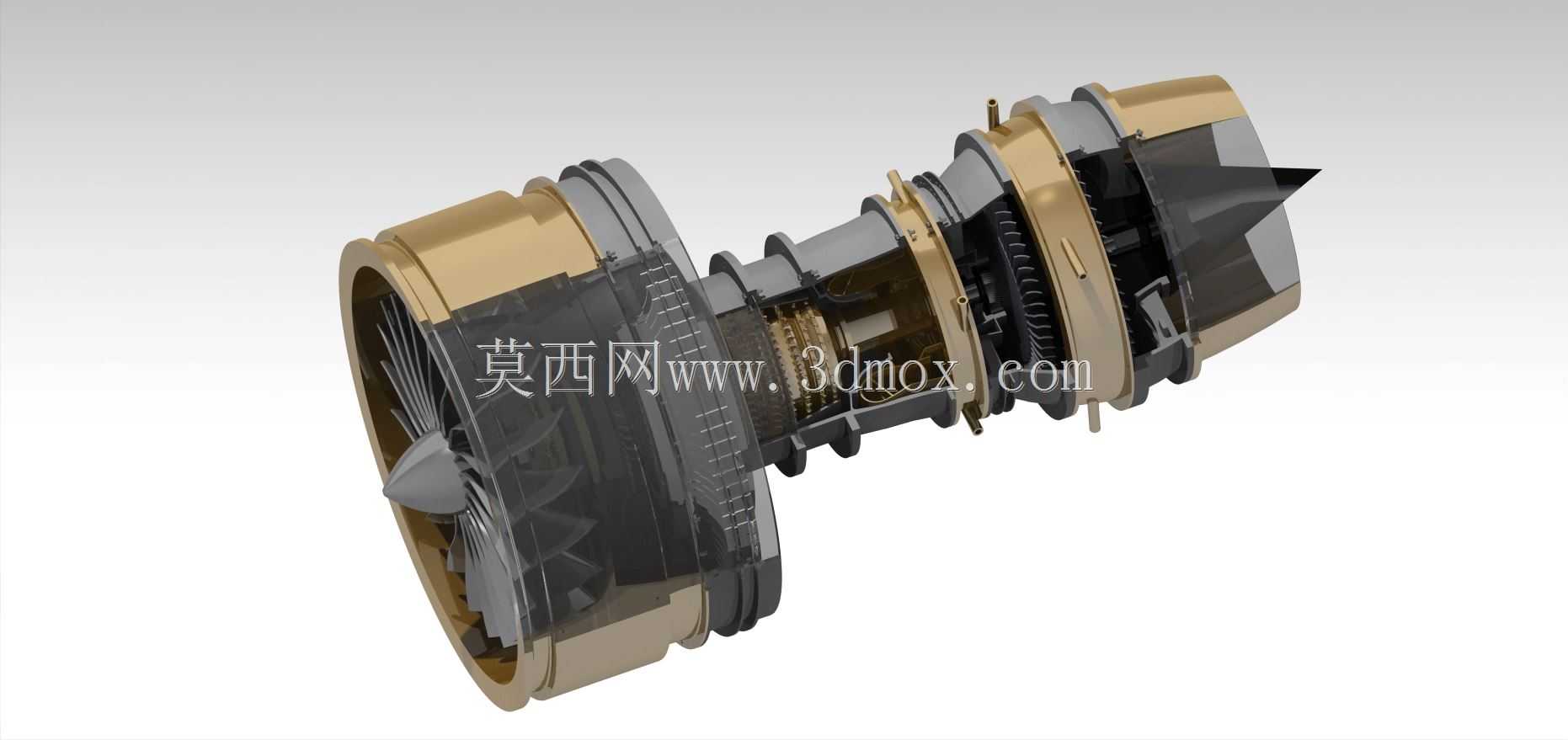

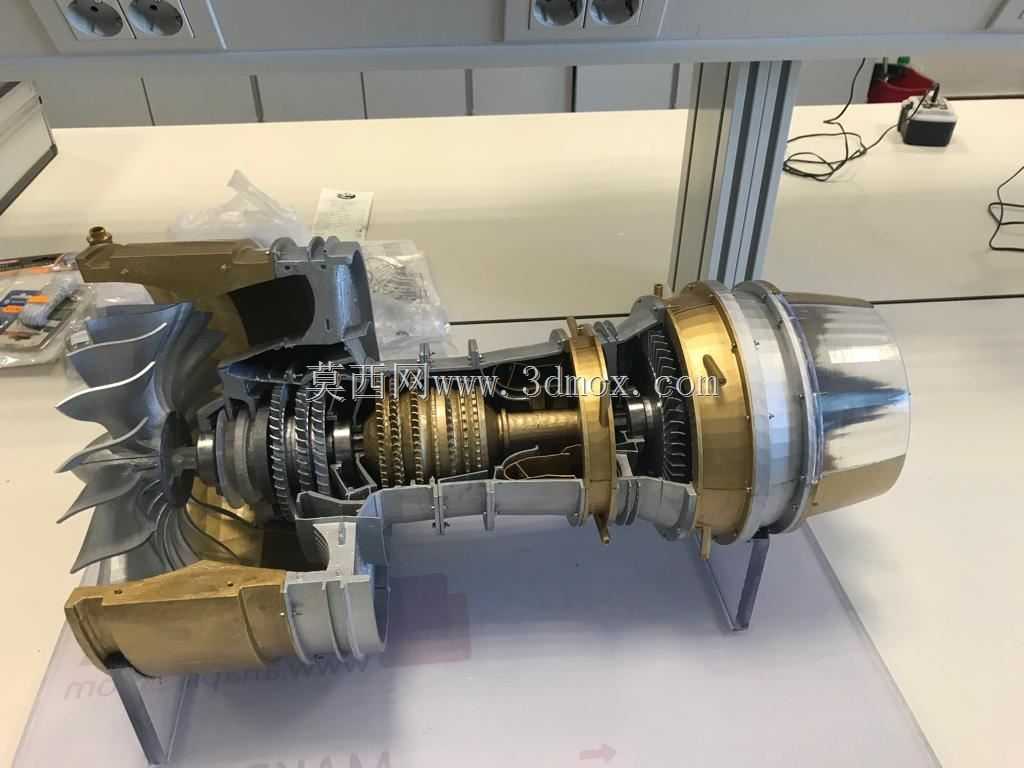

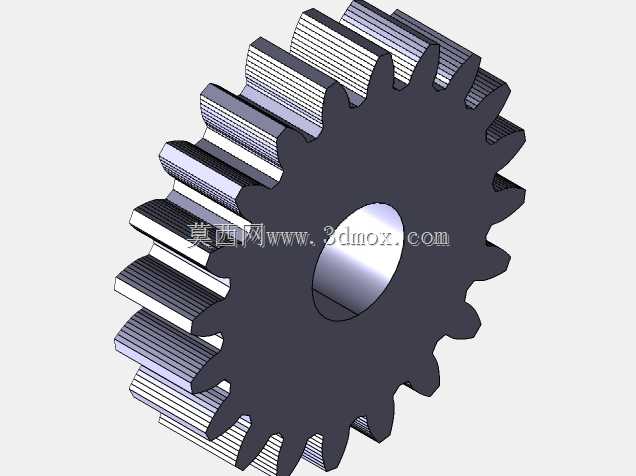

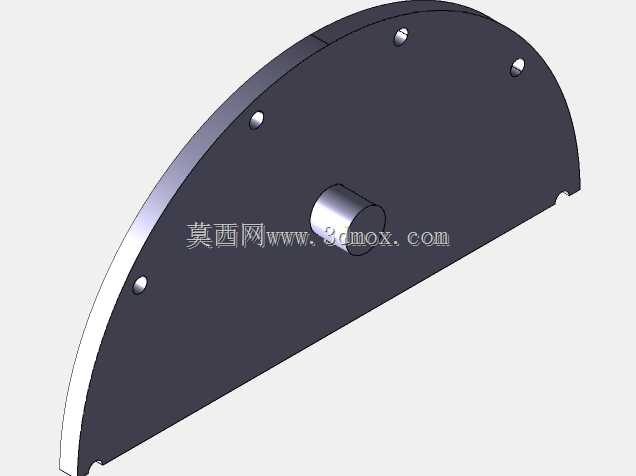

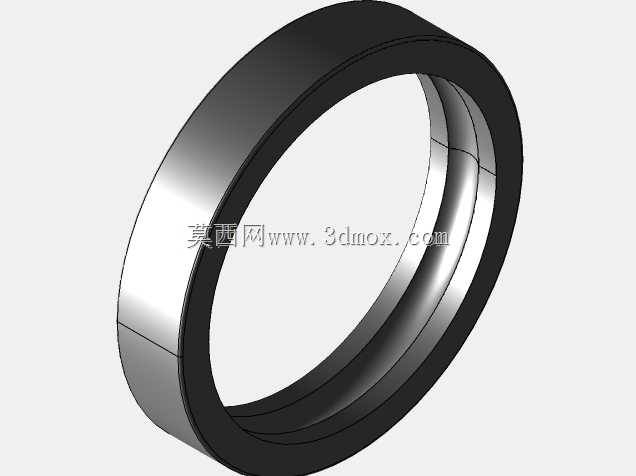

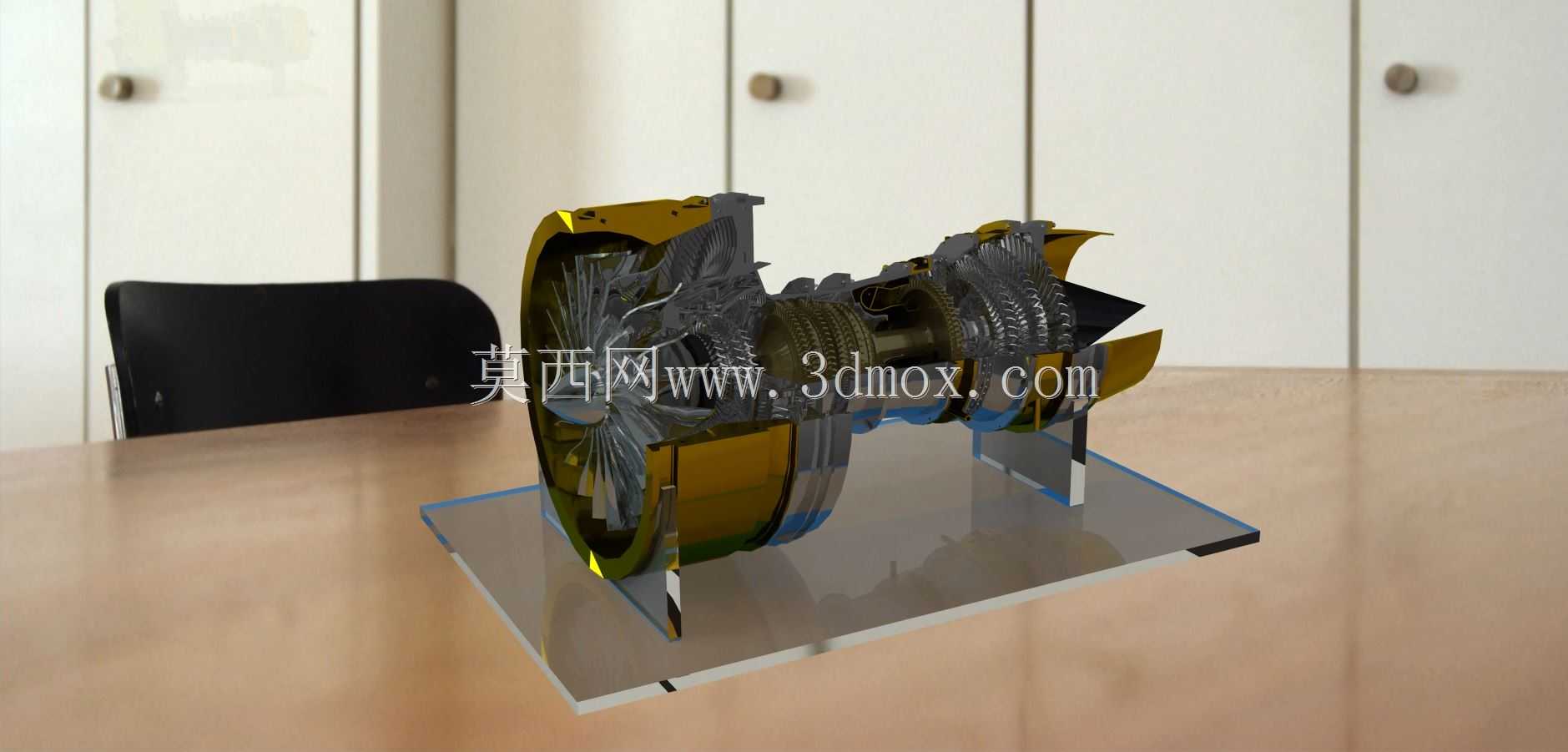

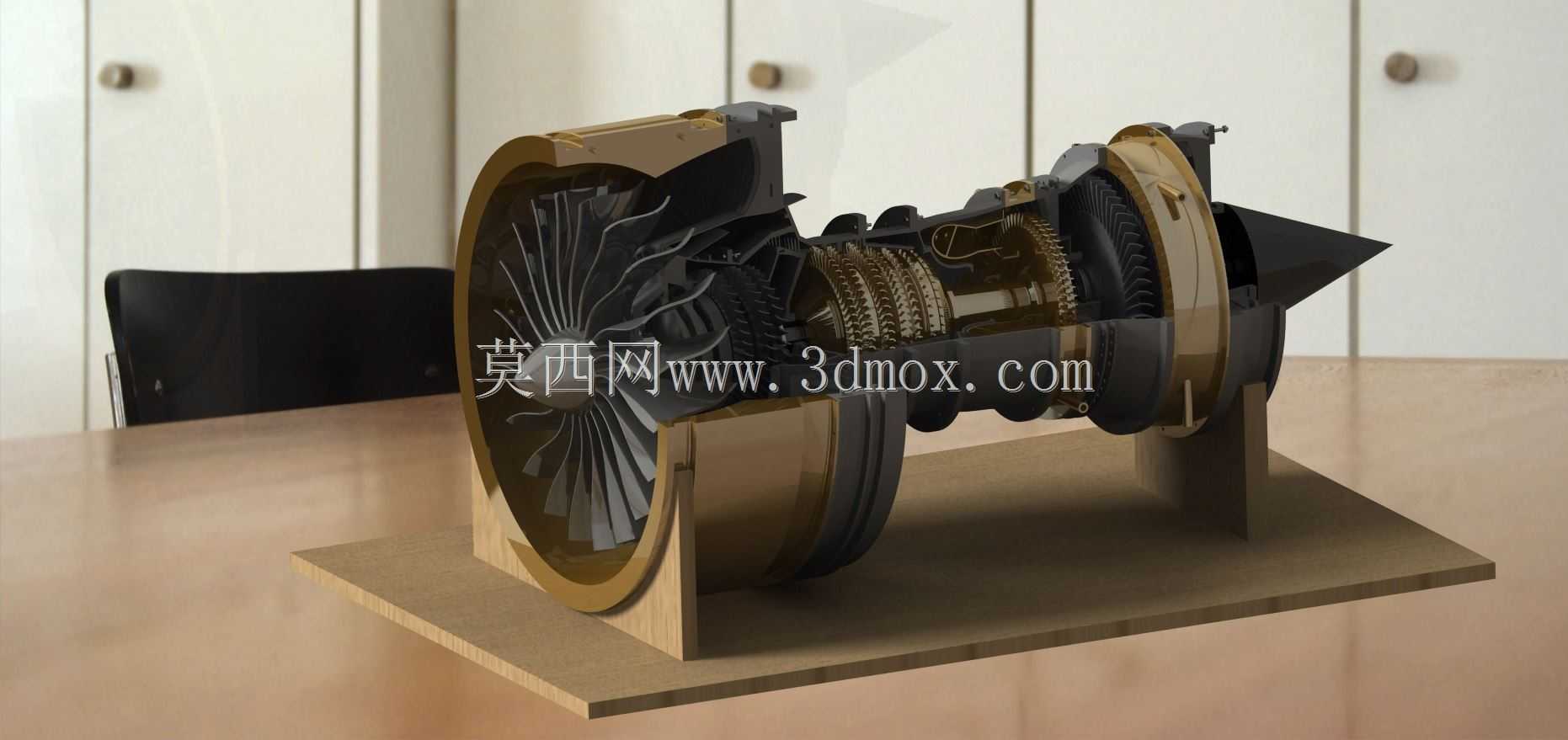

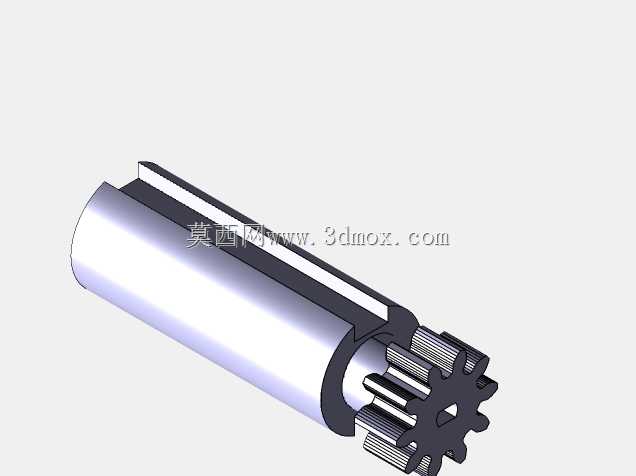

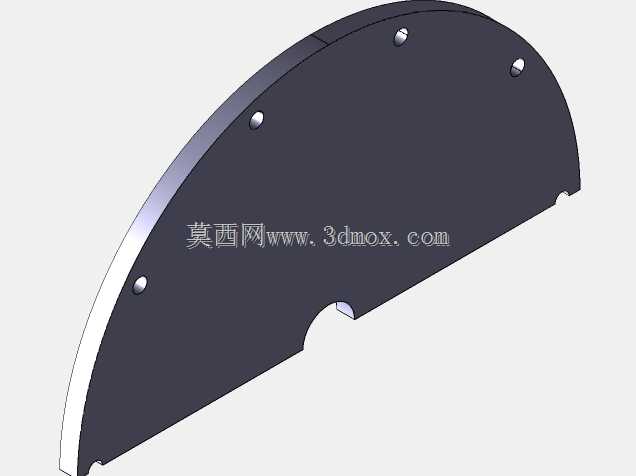

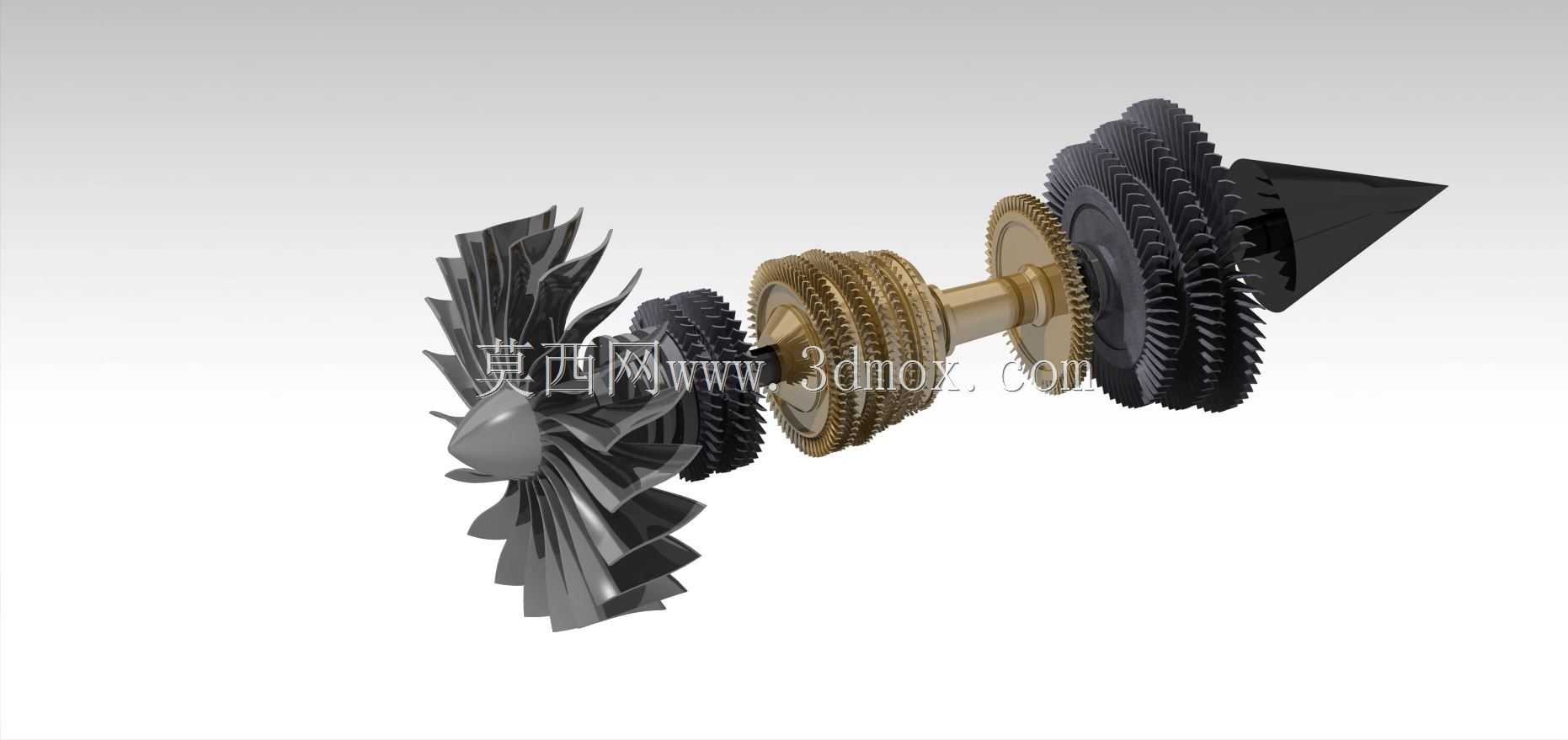

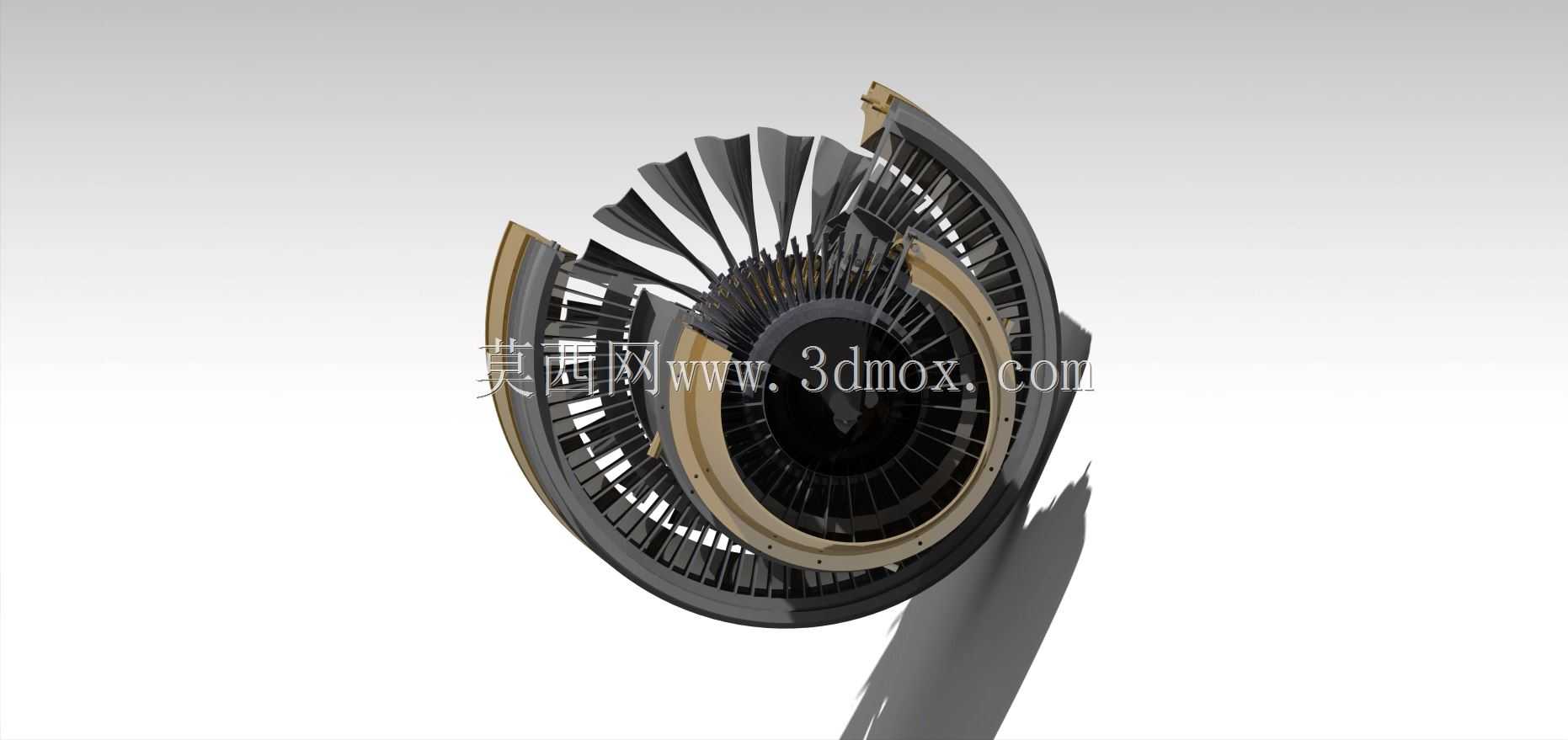

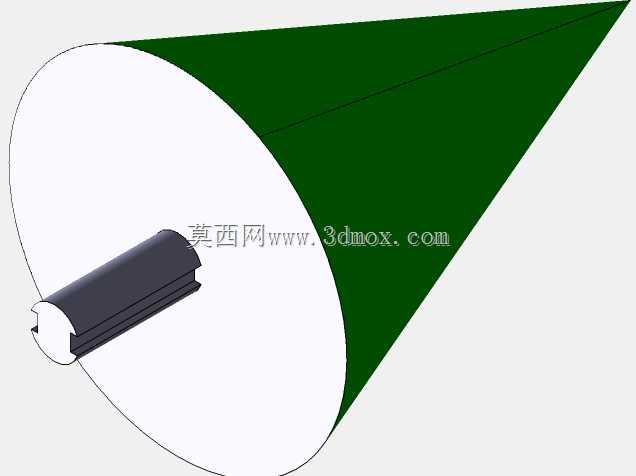

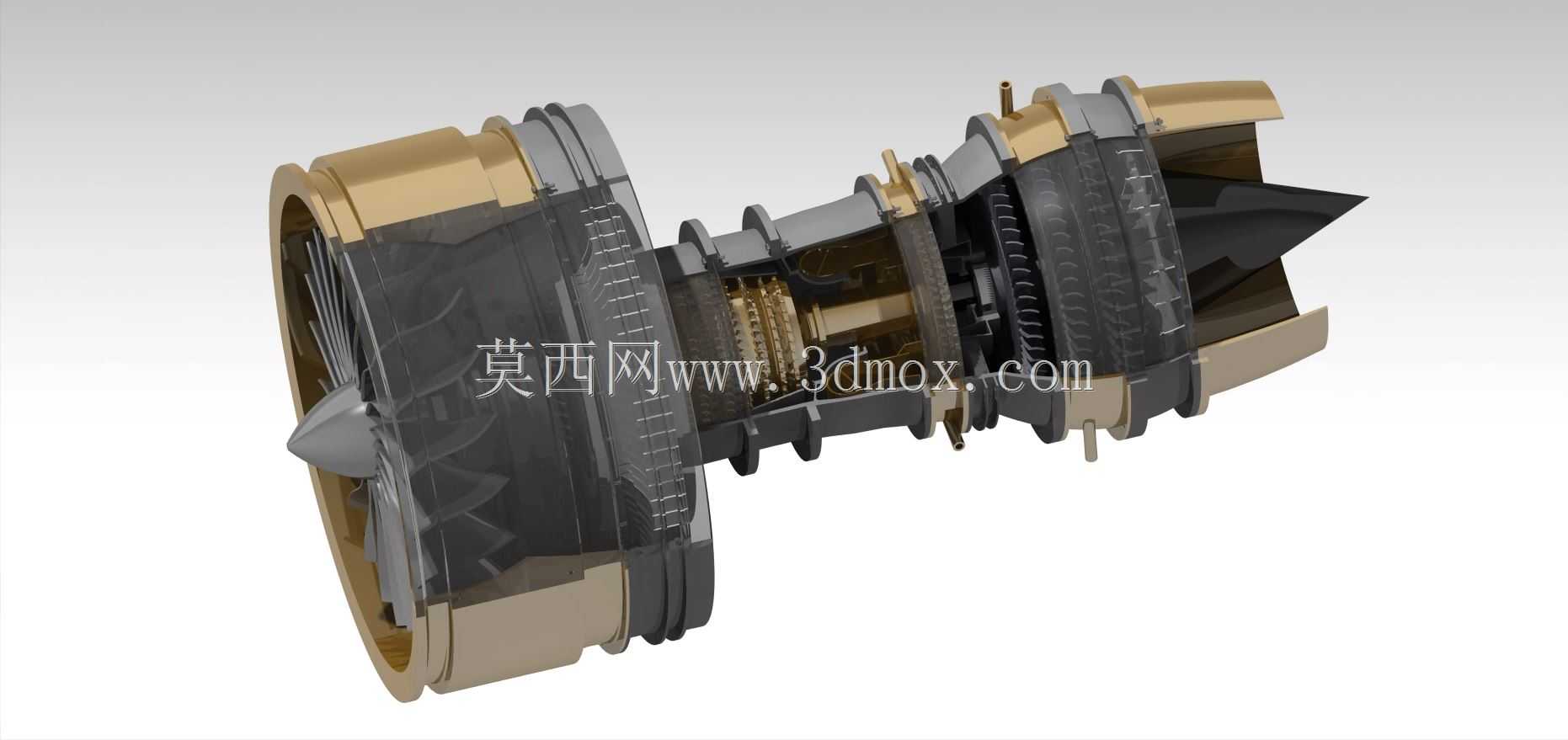

该部件为涡扇发动机的进气整流段结构，主要应用于航空动力教学演示、小型涡扇原理样机验证场景，在教学场景中可直接配合剖面教具展示发动机进气道的气流引导逻辑，在原理样机测试阶段可作为进气端整流构件，梳理进入风扇段的来流方向，降低进气紊流对核心机工作效率的干扰。从功能特性来看，该部件采用连续变截面流线型设计，整体为回转类曲面结构，大端为进气入口，采用平滑外扩的唇口造型，避免高速来流在唇口位置产生气流分离，小端为对接安装段，带有等直径的圆柱配合面，可直接与风扇机匣的前端定位止口贴合，配合面预留有均匀的密封压紧余量，安装后可保证进气道与机匣段的同轴度，避免装配错位带来的流道突变。设计过程中优先考虑了SLA光固化3D打印的工艺特性，所有曲面过渡位置均做了大于1.2mm的圆角处理，避免打印过程中出现应力集中导致的翘曲变形，壁厚采用均匀渐变设计，从唇口位置的2.5mm逐步过渡到安装端的3mm，既保证了部件整体的结构刚度，又避免了壁厚突变带来的打印层厚不均问题，内部流道面做了连续曲率校验，不存在局部凹陷或曲率突变的区域，打印后无需过多后处理即可获得光滑的流道表面，满足气流顺畅通过的要求。从安装边界来看，部件整体为轴对称结构，安装时仅需保证小端圆柱面与机匣止口的同轴度在0.1mm以内，周向无额外定位销孔设计，可根据实际测试需求调整安装角度，外表面无突出的安装耳结构，整体外轮廓平滑，不会在外部产生额外的气动阻力，部件总长度与最大外径的比例经过优化，在保证整流效果的前提下尽可能压缩轴向尺寸，适配小型原理样机的紧凑安装空间。在教学应用场景中，该部件可拆解展示进气道的截面变化逻辑，帮助学习者理解亚音速进气道的气流减速增压原理，树脂材质打印的部件重量轻，搬运展示过程中不易损坏，可反复拆装配合其他核心机部件完成整机装配演示，在原理验证场景中，该结构可直接替换同尺寸的金属整流罩，完成低速风洞下的进气效率测试，获取不同来流速度下的进气道总压恢复系数，为后续金属件的结构优化提供实测数据支撑。
