RC级微型二冲程内燃动力单元结构

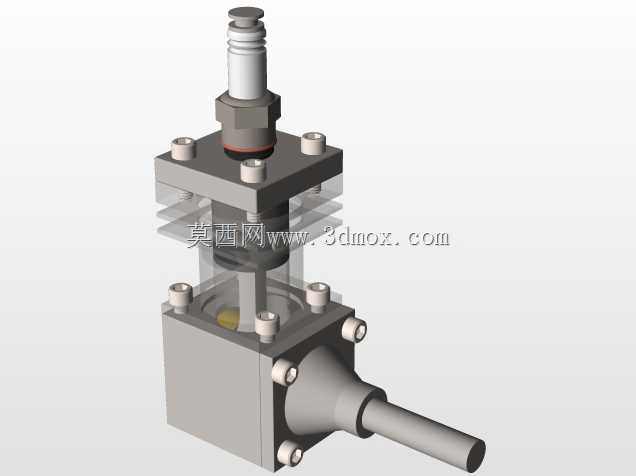

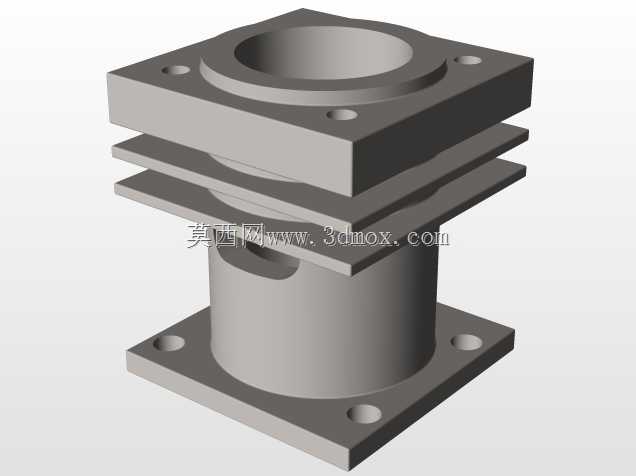

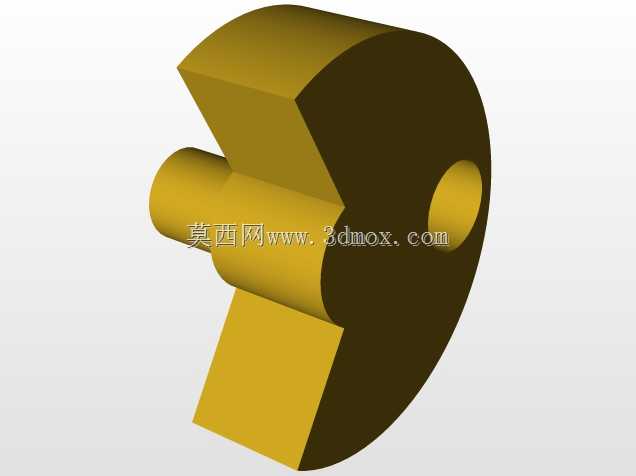

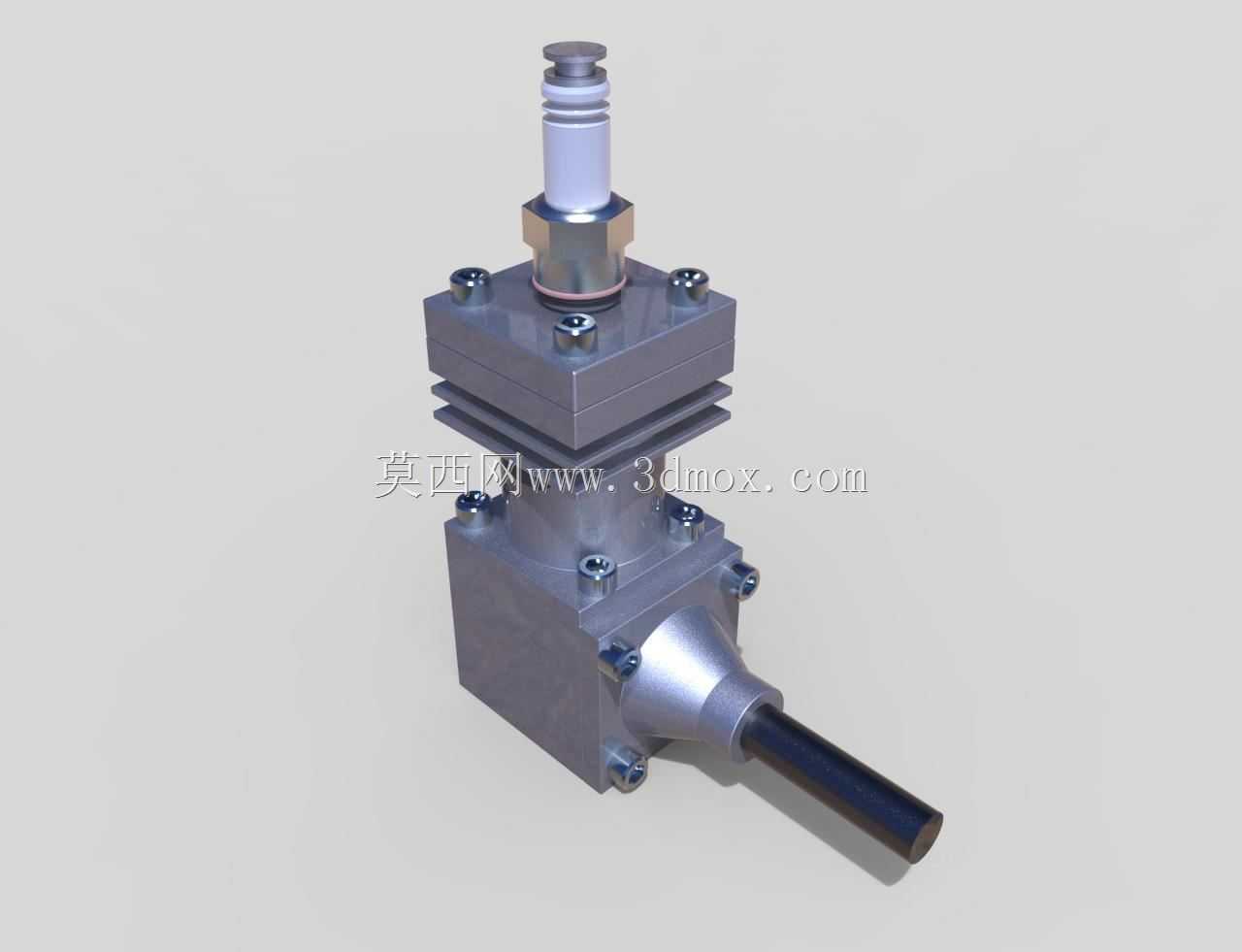

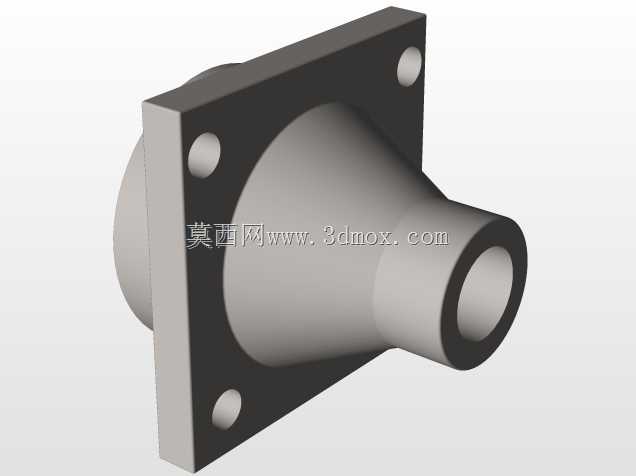

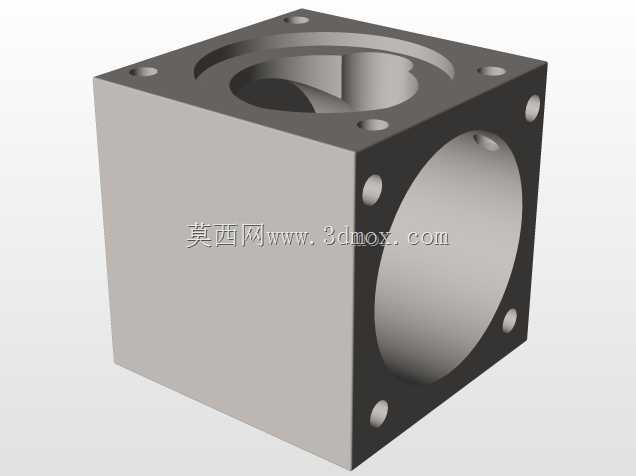

这款微型二冲程内燃动力装置，主要适配RC比例模型场景，覆盖遥控车、小型航模、比例船模等对动力密度有较高要求的模型品类，也可作为小型教学演示教具，直观展示二冲程内燃机的配气、做功、动力输出全流程结构。从结构设计逻辑来看，整机采用分体式铝合金壳体布局，上部为缸头与火花塞安装位，散热鳍片直接集成在缸体外壁，不需要额外加装散热风扇即可满足高转速工况下的热交换需求，缸体与曲轴箱通过内六角螺栓周向紧固，密封面预留了密封垫安装槽，可避免高转速下的缸压泄漏问题。下部曲轴箱集成了动力输出轴座，输出轴采用悬臂式支撑结构，轴端预留了传动连接件安装位，可直接对接模型的齿轮传动组、皮带轮或者螺旋桨轴，不需要额外做转接结构设计。安装边界方面，整机主体为方正的阶梯式柱状结构，上部缸体截面尺寸小于下部曲轴箱，四个角点预留了安装孔位，可直接通过螺栓固定在模型的机架安装位上，输出轴的轴心高度与安装面保持固定尺寸差，方便设计阶段直接匹配传动系统的中心高，不需要反复调整安装垫片厚度。功能特性上，该结构采用二冲程工作原理，曲轴每旋转一圈即可完成一次做功循环，相比同排量四冲程结构动力输出更直接，高转速区间的扭矩响应更快，适配模型类产品频繁加减速的工况需求；火花塞采用通用的小型模型火花塞接口，燃油供给接口设置在曲轴箱侧部，可直接对接模型用化油器结构，进排气道的走向做了流线型优化，可降低进排气阻力，提升充气效率。设计过程中针对微型内燃机的常见痛点做了结构优化，比如曲轴的配重块做了偏心优化，可抵消活塞往复运动产生的一阶振动，降低高转速下的整机抖动；缸体散热鳍片的间距和高度经过匹配计算，在控制整机重量的前提下保证足够的散热面积，避免长时间高负荷运行下的缸体过热问题；各连接螺栓的规格统一，方便装配和后期维护拆解，不需要准备多规格的拆装工具。实际应用中，这类微型动力单元不需要复杂的外围辅助系统，只要搭配对应规格的燃油、点火模块即可正常运行，整体重量控制在较低区间，不会给RC模型带来过多的负载负担，输出轴的连接尺寸兼容主流模型传动配件，替换性较强，可适配不同类型的RC模型改装需求。
