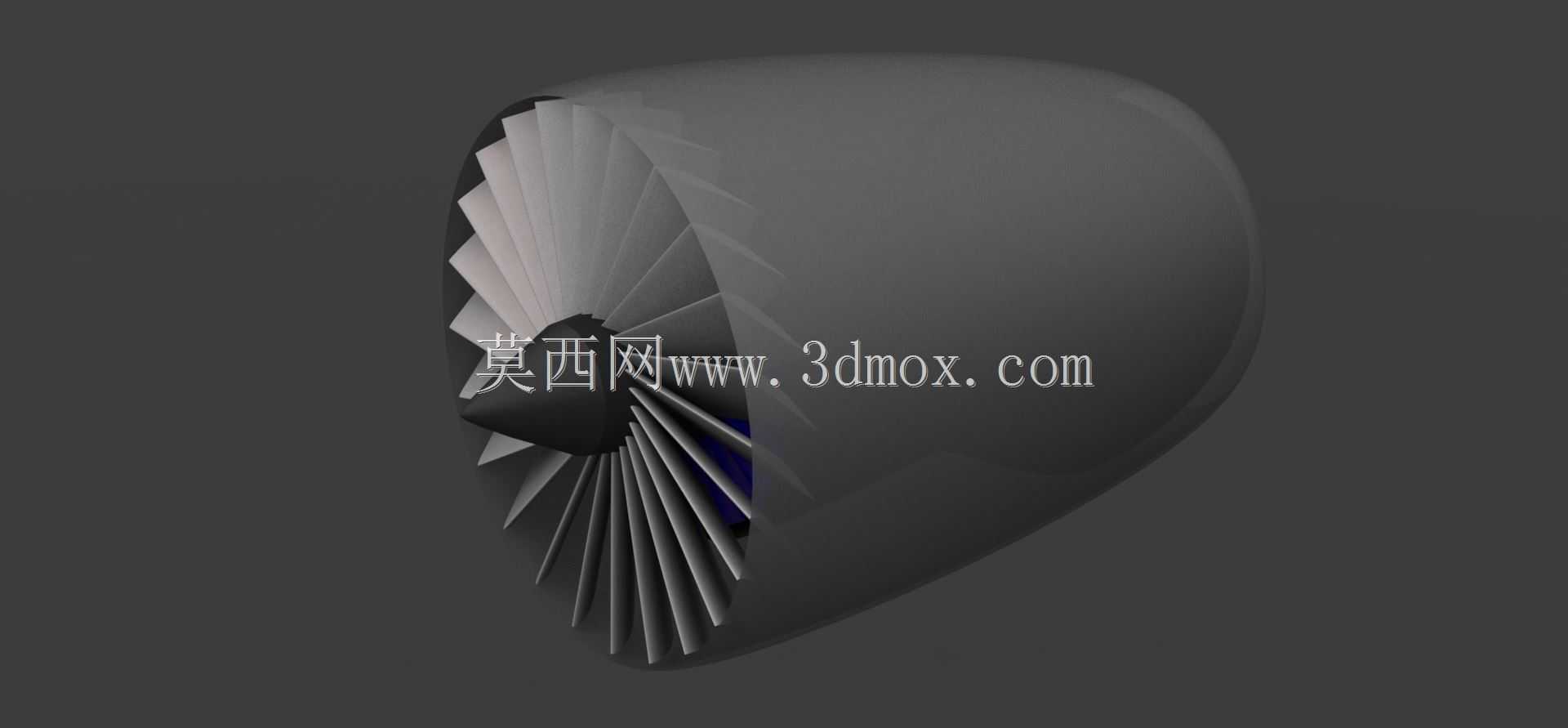

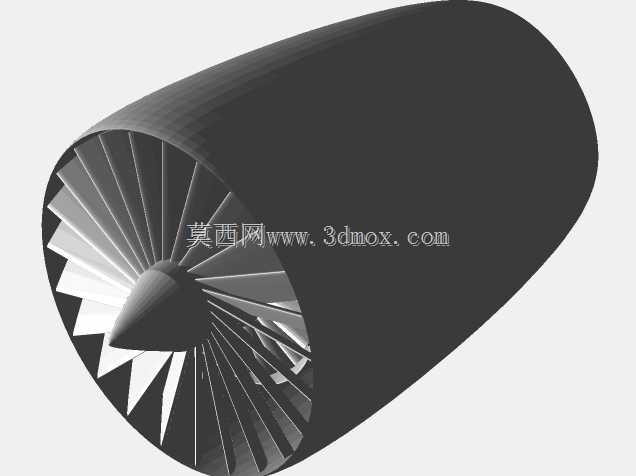

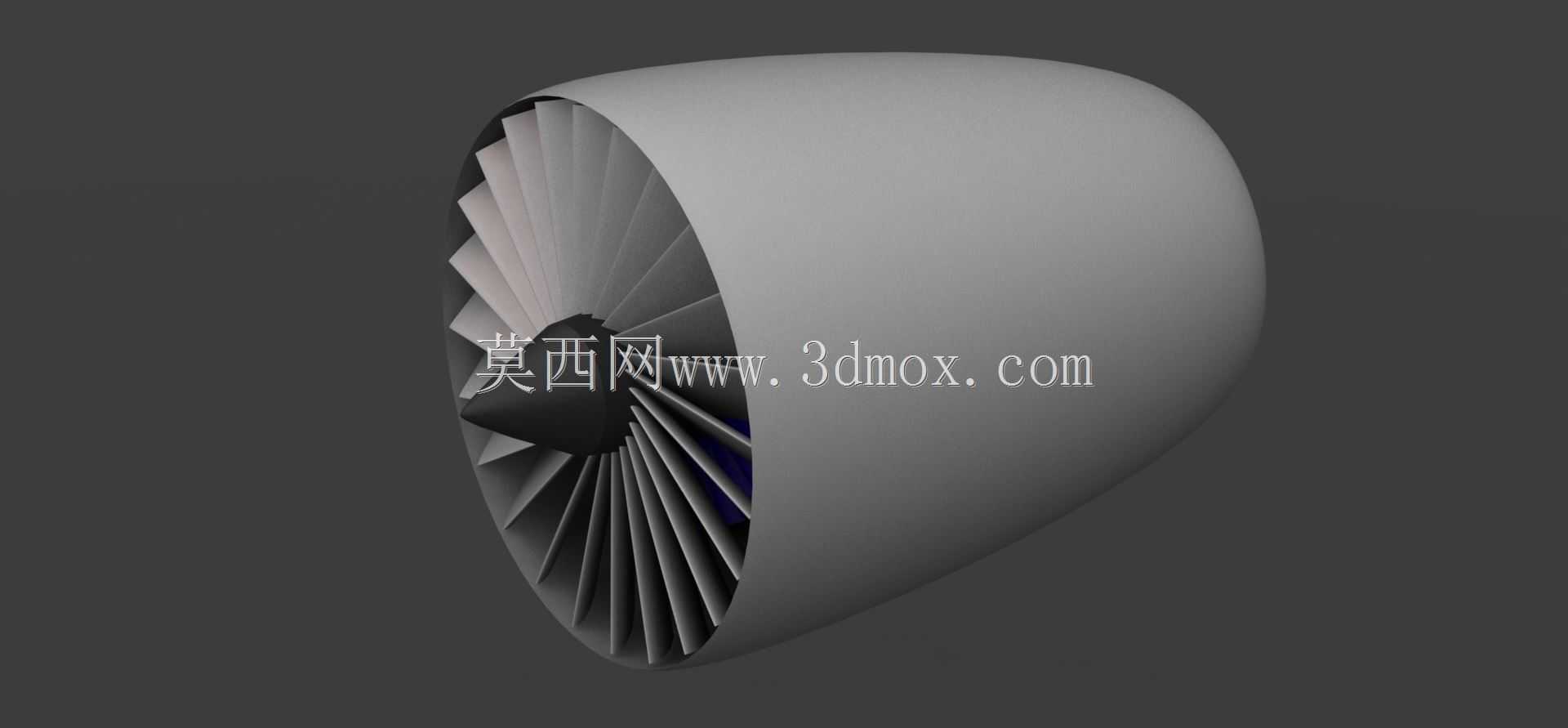

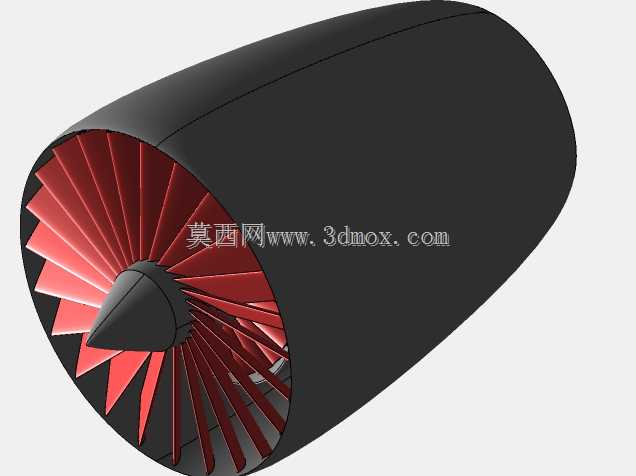

航空涡扇发动机前端风扇结构三维数模

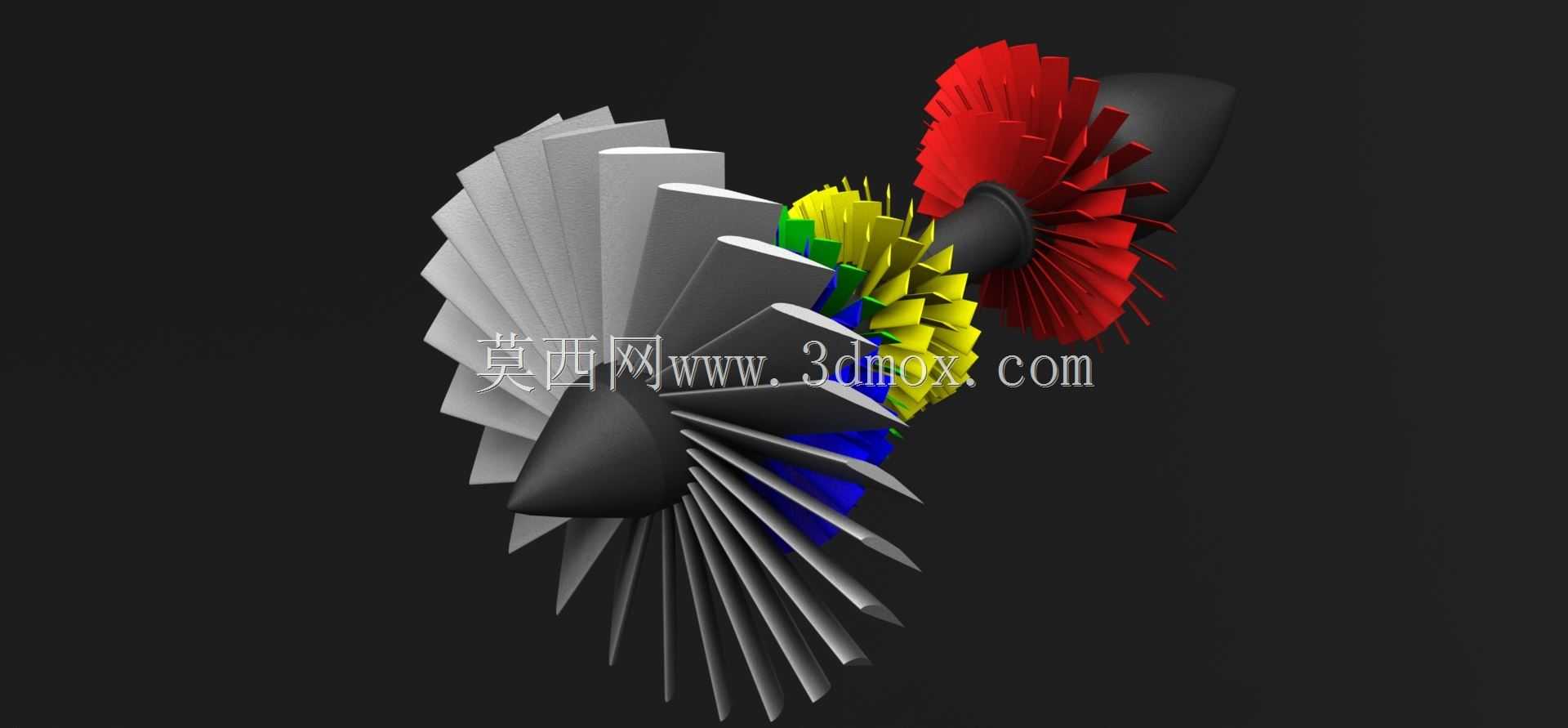

该模型还原了大涵道比涡扇发动机进气端核心结构，包含整流罩、多级风扇叶片、轮毂主体等关键部件，可直接用于航空动力类教学演示、结构原理拆解展示，也能作为航空类文创产品设计、虚拟仿真场景搭建的基础素材使用。从实际工程应用场景来看，这类前端风扇单元是民用客机、大型军用运输机动力系统的核心进气做功部件，工作时需要将进入进气道的来流进行分流，外涵道气流直接产生绝大部分推力，内涵道气流进入压气机参与后续燃烧循环，模型的叶片扭转角度、叶尖间隙、整流罩线型都严格按照真实航发的气动设计逻辑还原，没有做过度的艺术化简化。设计思路上优先还原气动外形的工程合理性，风扇叶片采用沿叶高渐变的扭角设计，从叶根到叶顶的安装角逐步减小，匹配不同半径位置的线速度差异，保证气流沿叶片通道流动时不会出现大范围的流动分离；整流罩采用椭球过渡线型，和机舱进气道的安装边界做了适配，预留了和后续压气机机匣连接的法兰配合面，安装边的螺栓孔位排布也符合航空发动机的常规装配逻辑。从安装边界来看，模型的外轮廓尺寸匹配常见的大涵道比涡扇进气段比例，整流罩最大直径和风扇叶片的叶顶直径保持合理的涵道比对应关系，叶片和机匣内壁预留了符合工程实际的冷态间隙，避免工作状态下热膨胀、离心力伸长导致的叶尖碰磨问题。日常做结构教学时，可以直接拆分模型展示叶片的榫头连接结构、轮毂的轮盘受力形式，也能基于这个基础数模修改参数，做不同涵道比、不同叶片数量的风扇方案迭代，不需要从零开始搭建基础曲面，能大幅缩短前期建模的周期。做虚拟仿真场景搭建时，模型的曲面连续性足够支撑近距离渲染，不会出现面片破面、曲率突变的问题，也可以直接导出用于3D打印做实体教具，壁厚和内部支撑结构的预留空间也符合打印工艺的要求，不需要额外做太多的模型修复工作。
