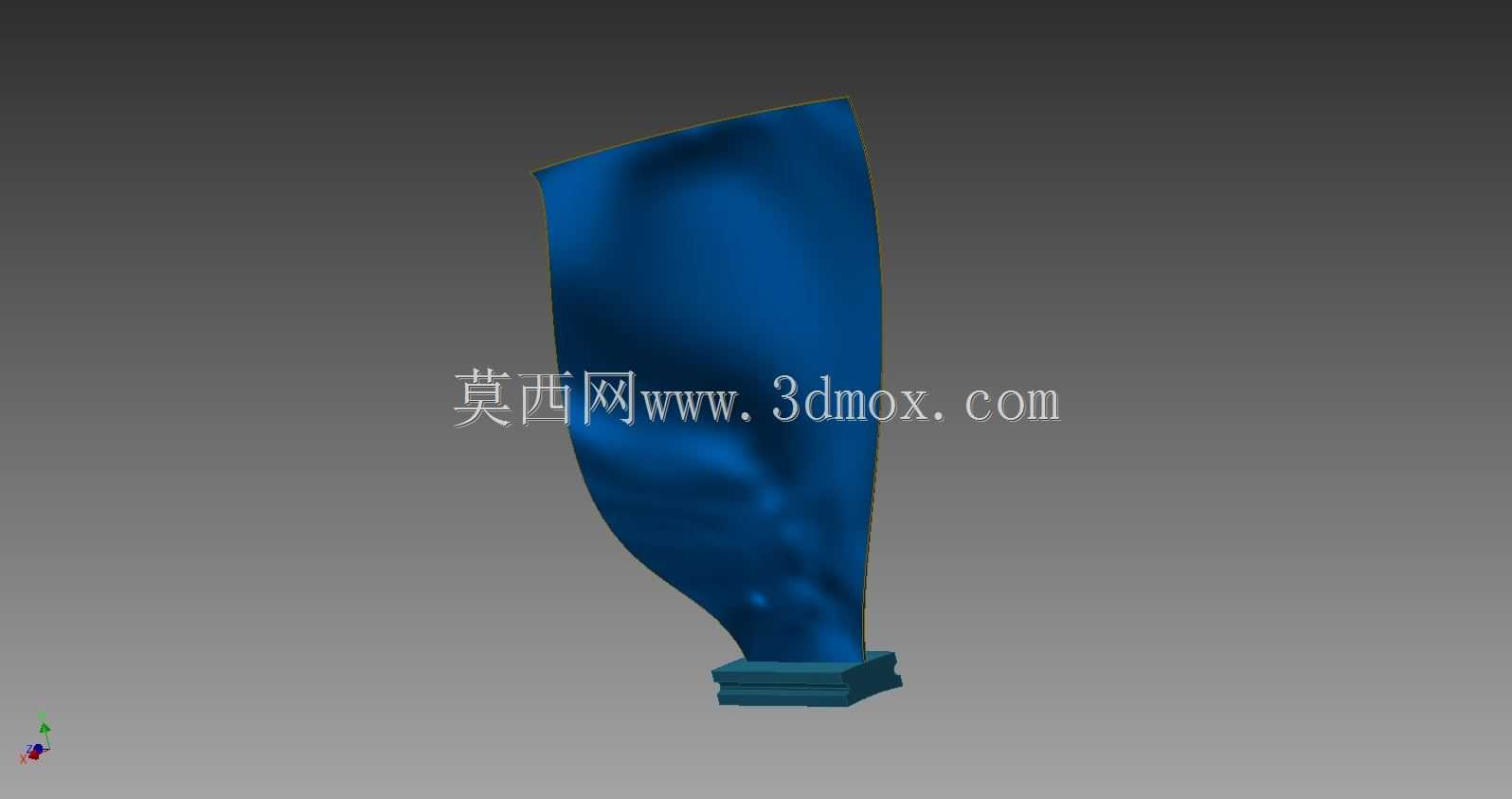

燃气轮机用宽弦风扇叶片结构设计

宽弦风扇叶片作为燃气轮机、涡轮风扇类动力设备的核心做功部件，其气动外形与结构强度直接决定整套动力单元的压缩效率与运行稳定性，在航空推进、地面燃气发电、大型工业风机等场景中都有极高的应用占比。这类叶片的设计没有直接套用传统翼型的标准参数，而是参考成熟商用涡扇发动机的叶片实物比例做缩放适配，整体叶型采用大弦长设计，相比常规窄弦叶片，能在相同轮盘直径下提升通流面积，降低叶片单位面积承受的气动载荷，同时减少叶片数量，降低轮盘的装配应力集中风险。从结构边界来看，叶片根部采用带定位凸台的榫头结构，可与轮盘上的榫槽实现精准配合，安装时能保证叶片的周向定位精度，榫头的接触面做了适配修型，可传递高速旋转下的离心载荷与气动交变载荷，避免运行过程中出现松动或应力断裂。叶身部分的曲面从根部到叶顶做了连续的扭转变形，适配不同半径位置的气流攻角，减少气流分离带来的效率损失，叶身表面的曲面过渡平滑，没有明显的棱角突变，可降低高速气流冲刷下的附面层阻力，同时减少应力集中点，提升叶片的抗疲劳性能。在实际设备运行中，这类宽弦叶片不需要额外设置凸肩减振结构，依靠自身大弦长带来的结构刚度即可抵御高速旋转下的振动，避免共振带来的结构损伤，同时宽弦设计的叶片抗外物撞击能力更强，在进气环境存在微小杂质的工况下，能降低叶片变形、破损的概率。设计过程中优先保证叶身的气动型面精度，所有曲面的曲率变化都匹配气流的流动轨迹，从叶根到叶顶的弦长、厚度都做了梯度变化，叶根区域厚度更大，承担主要的离心载荷传递，叶顶区域厚度较薄，减少叶顶间隙的漏气损失，整体结构完全适配高速旋转的动平衡要求，不需要额外做过多的配重修型即可满足装配后的动平衡精度。这类叶片可直接用于小型燃气轮机的风扇级设计，也可适配大型工业通风设备的叶轮单元，安装时只需匹配对应轮盘的榫槽尺寸即可完成装配，不需要额外修改连接结构，能大幅缩短动力单元的设计迭代周期。
