对转涡轮动力部件结构设计

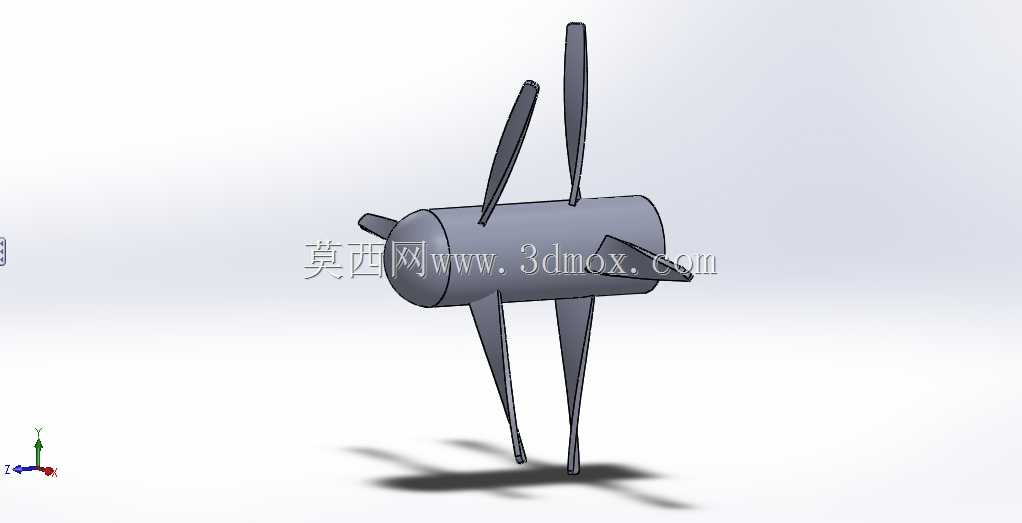

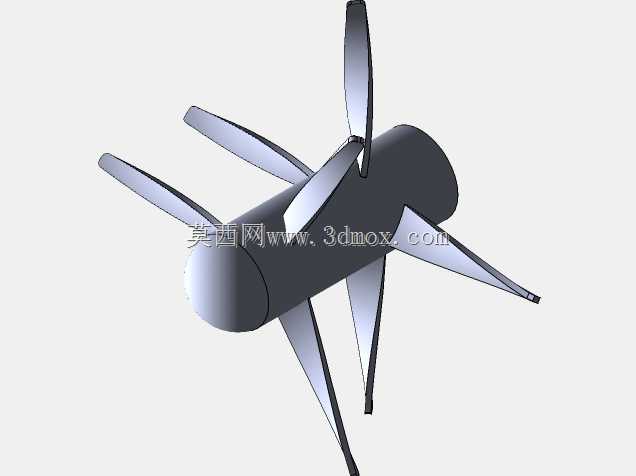

在航空推进、地面燃气轮机以及部分特种流体动力装置的研发场景中，对转涡轮结构是提升动力输出效率、降低整机轴向尺寸的核心设计方向，这类结构通过两组反向旋转的涡轮叶片配合，可抵消单级涡轮转动带来的陀螺力矩，同时减少导向叶片的气动损失，在高负荷动力单元中应用十分广泛。本次设计的对转涡轮结构，核心围绕同轴反向转动的两组叶片展开，中间的筒状主体为涡轮的轮毂承载结构，所有叶片均采用翼型截面设计，沿轮毂周向均匀分布，上下两组叶片的安装角呈反向对称布置，确保流体流经时可同时驱动两组转子反向转动，无需额外设置复杂的导向整流结构即可实现动力的双向输出。从安装边界来看，轮毂的轴向长度与径向直径比例经过反复校核，既保证叶片根部有足够的安装固定空间，避免高转速下叶片出现根部应力集中，也控制了整体的径向轮廓尺寸，适配现有多数中小型燃气涡轮的机匣安装空间，叶片的展弦比设置兼顾了气动效率与结构强度，叶尖与机匣的预留间隙按照常规热膨胀量设计，可覆盖工作状态下轮毂与叶片的热变形量，避免运转过程中出现叶尖刮蹭机匣的故障。设计过程中优先考虑了流体在流道内的转向损失，两组对转叶片的轴向间距经过多轮气动仿真调整，确保前一组叶片出口的气流方向刚好匹配后一组反向叶片的进气攻角，最大程度减少气流的紊流损失，同时叶片的根部与轮毂采用一体化过渡结构，减少装配带来的连接误差，也降低了高速转动下的连接松动风险。这类结构在实际应用中，可直接适配小型涡喷发动机的动力涡轮段，也可经过尺寸缩放后用于工业尾气能量回收的透平装置，相比传统的单转向多级涡轮结构，对转布局可缩短约30%的轴向安装长度，同时提升约8%的轮周效率，对于动力单元的紧凑化设计有明显优势。在结构细节处理上，叶片的前缘做了小圆角钝化处理，降低气流中杂质颗粒对叶片前缘的冲蚀磨损，轮毂两端设置有同轴的轴颈安装位，可直接与两端的轴承座配合，支撑整个涡轮转子的高速转动，轴颈与轮毂的同轴度公差按照IT5级精度控制，确保高转速下的转动平稳性，避免出现过大的径向跳动。
