NASA宇航设备配套对合式扶手夹持组件

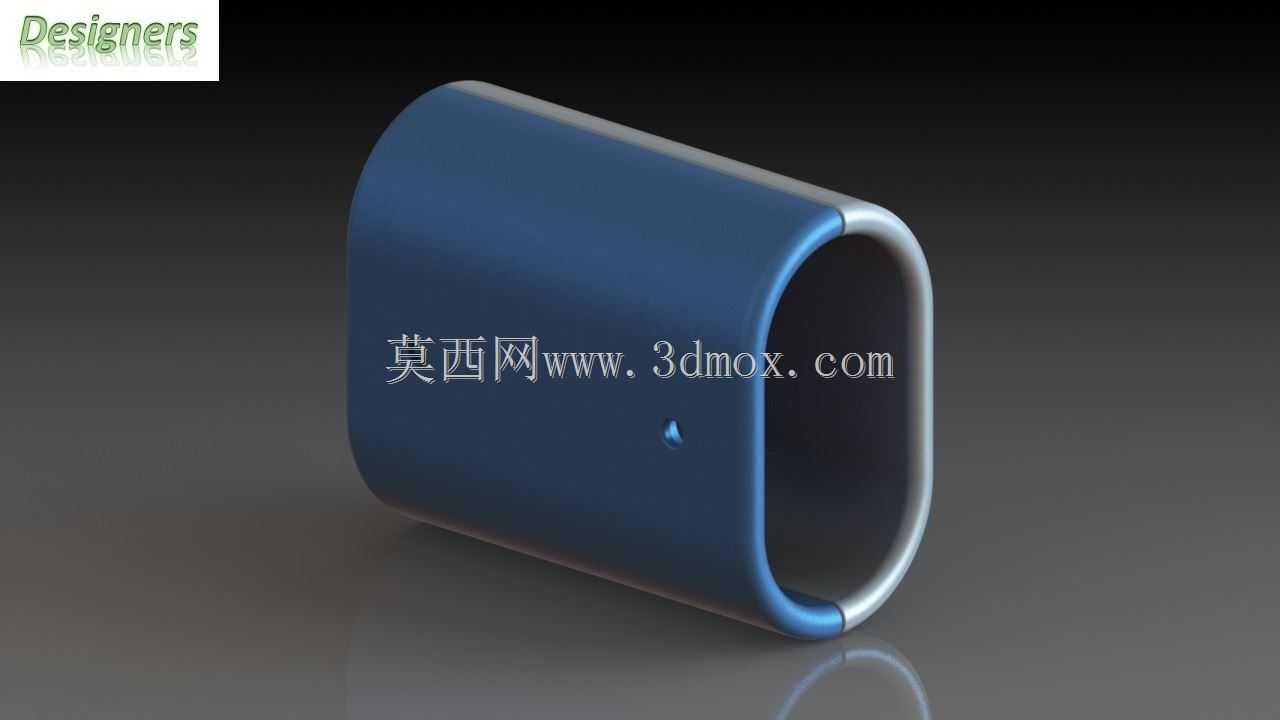

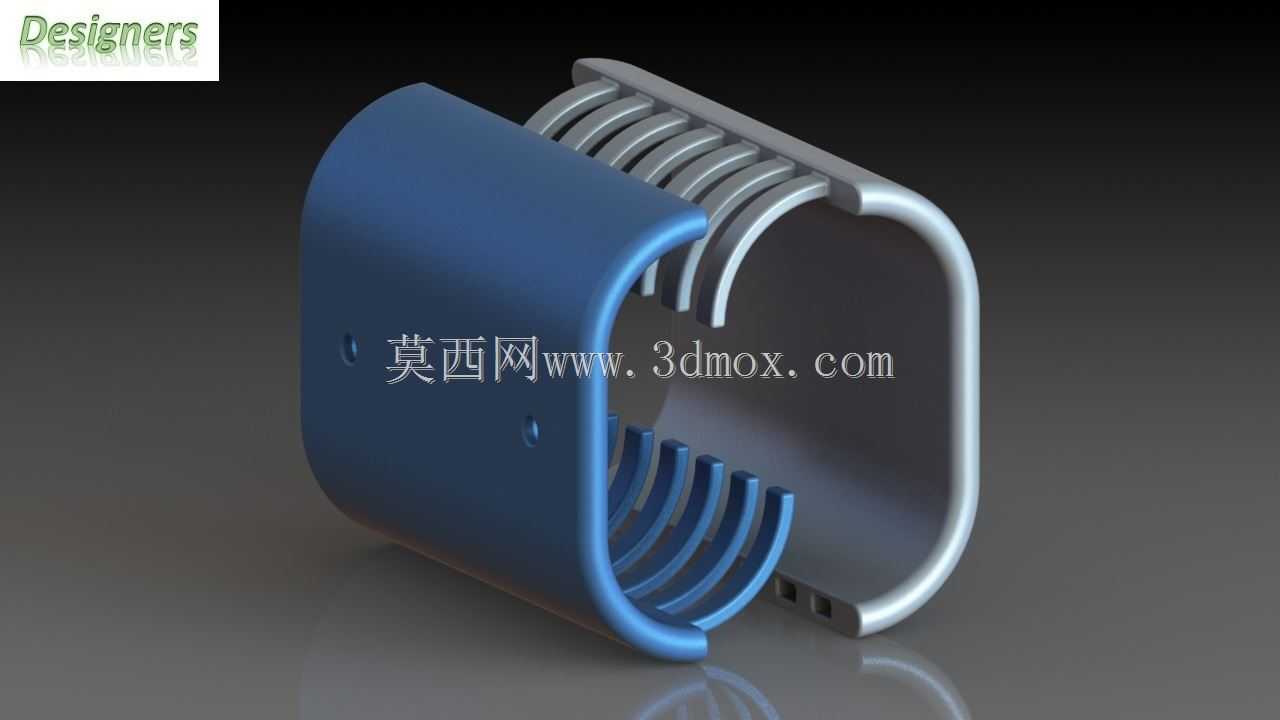

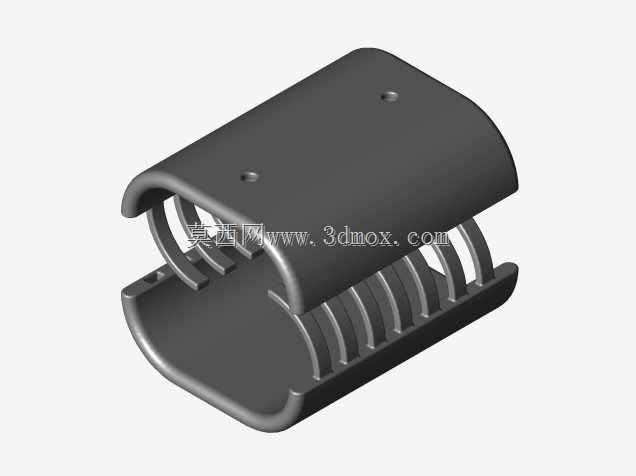

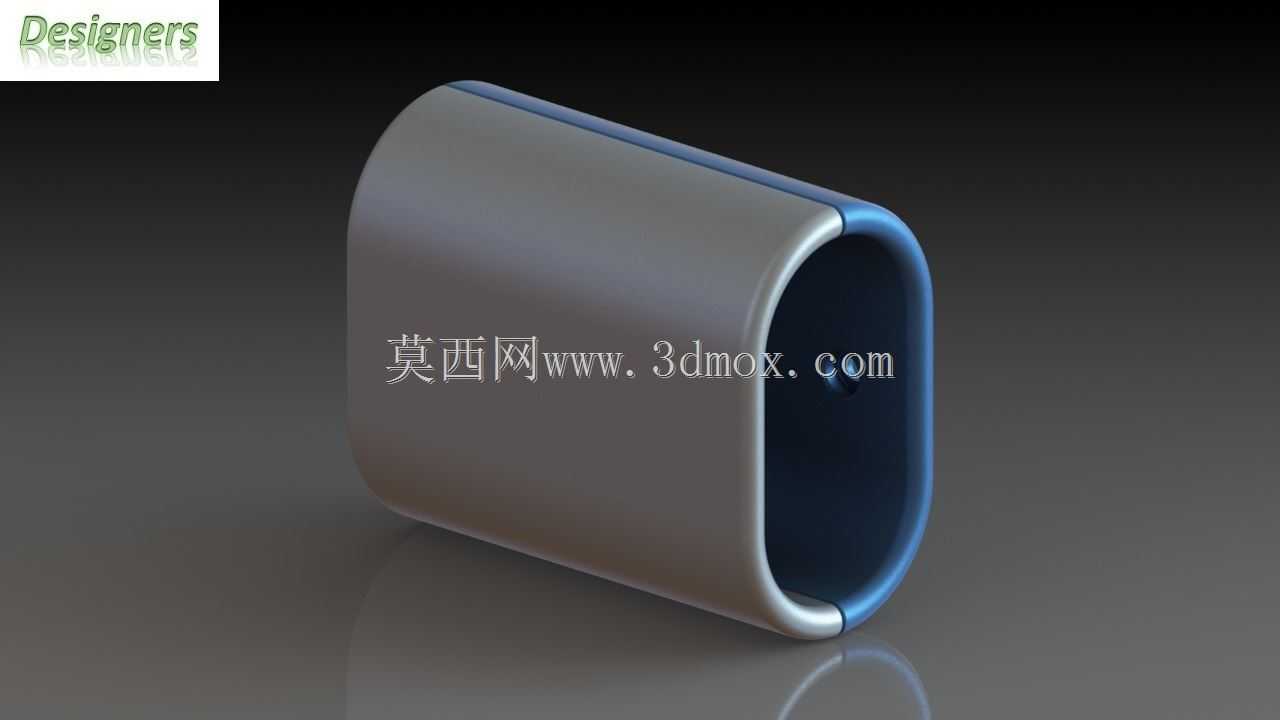

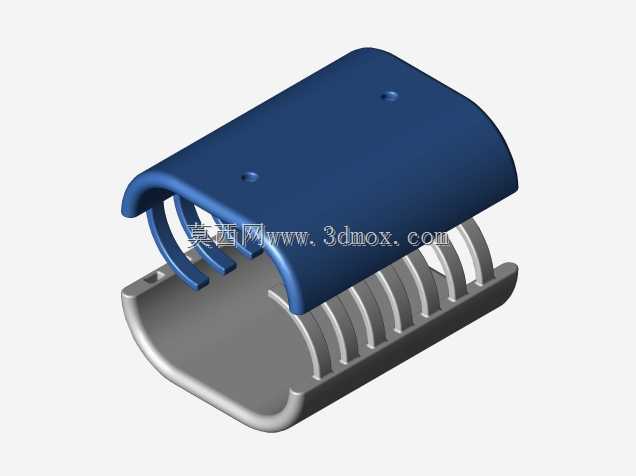

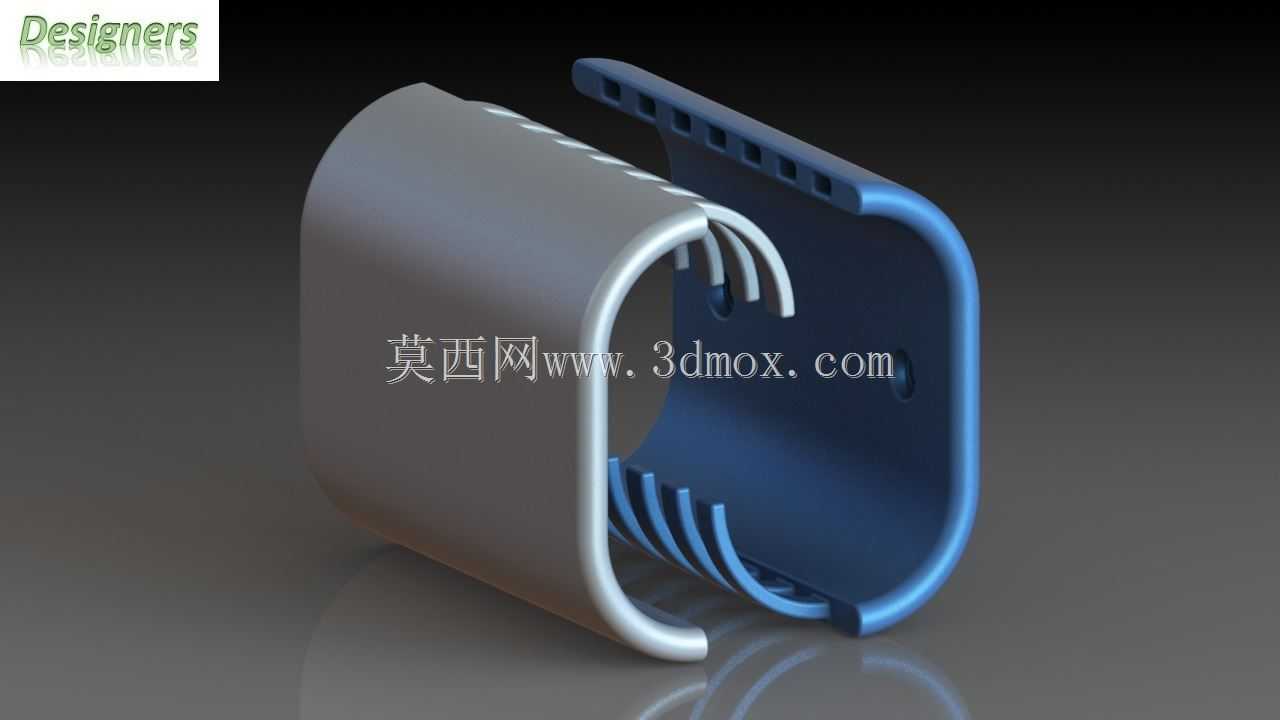

这类夹持组件主要应用在宇航空间在轨作业场景，适配舱外及舱内标准化圆截面扶手杆的快速装夹需求，为作业人员随身工具挂载、临时限位固定、辅助作业支点搭建提供可靠的连接基础，同时也可适配地面航天模拟训练场景的扶手配套装夹，满足训练设备的快速拆装调整需求。整个组件采用分体对合式结构设计，两个半包覆结构件相互扣合后形成完整的环形夹持腔，其中一个结构件预留螺栓安装孔位，通过紧固件锁紧后即可抱紧扶手杆表面，无需在扶手杆上额外加工定位孔或焊接固定座，不会破坏原有扶手的结构完整性与表面防护层，适配已完成标准化铺设的扶手系统加装改造需求。设计过程中充分考虑了夹持状态下的受力分布，夹持腔内侧设置多道平行排布的弧形弹性肋条，肋条与扶手杆表面形成多点接触，既可以增大接触摩擦力避免夹持位置沿杆向滑移，也能在锁紧过程中通过肋条的微量形变补偿扶手杆的尺寸公差，同时降低硬接触对扶手杆表面的挤压损伤。组件的外部轮廓做了全圆角过渡处理，没有尖锐凸起结构，避免在作业过程中剐蹭航天服外层防护材料或是勾挂设备线缆，其中一个半体外侧设置平整安装平面，可根据使用需求加装工具挂扣、传感器固定座、线缆理线夹等拓展配件，拓展安装平面上预留的两个沉头安装孔可直接固定拓展附件，不会出现突出的螺栓头影响操作安全。从安装边界来看，组件整体包覆尺寸适配2英寸直径的标准扶手杆，整体外部轮廓尺寸控制在2英寸×1英寸×1.625英寸范围内，安装后不会占用过多扶手周边的操作空间，不会影响作业人员沿扶手移动时的手部抓握空间。两个对合部件的扣合边缘做了导向斜角设计，安装时无需完全精准对位即可快速扣合到位，降低在轨微重力环境下的安装操作难度，锁紧后整体夹持力可满足常规工具挂载、人员临时借力的受力需求，不会出现松脱滑移的问题。肋条的排布间距经过反复校核，既保证足够的形变补偿量，也避免肋条间距过大导致夹持时局部应力集中，长期使用下不会出现肋条断裂或是塑性形变的问题，组件外侧的弧形曲面完全贴合人手抓握的弧度，在需要作为辅助受力点时，也不会硌伤作业人员的手套外层。
