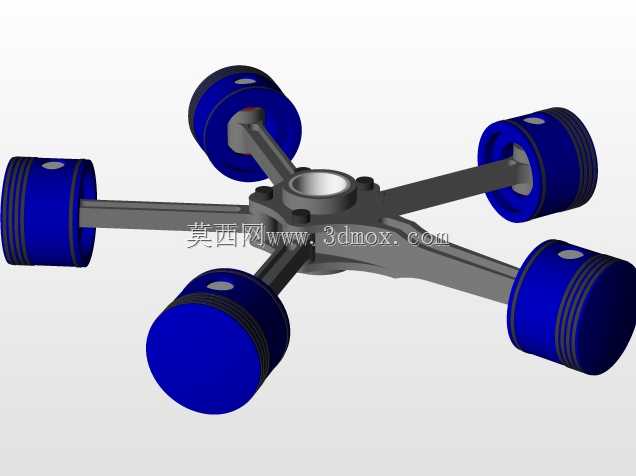

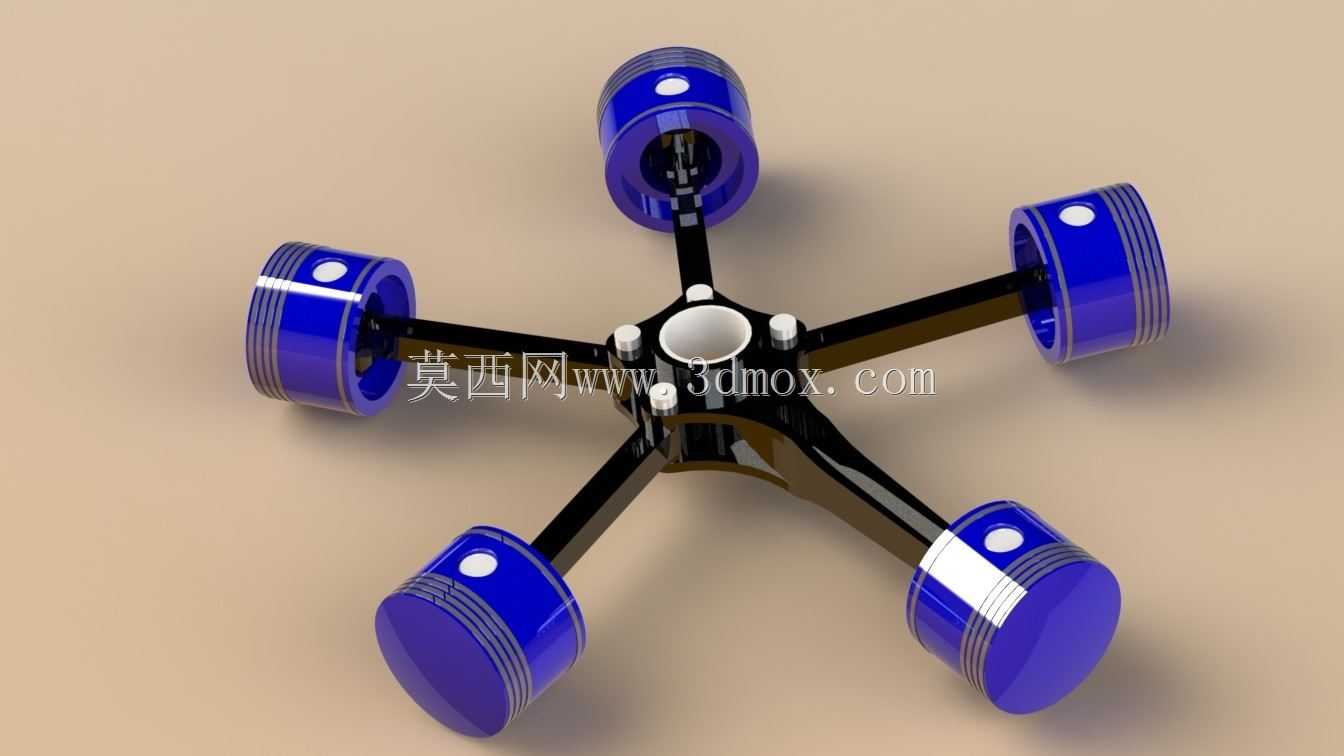

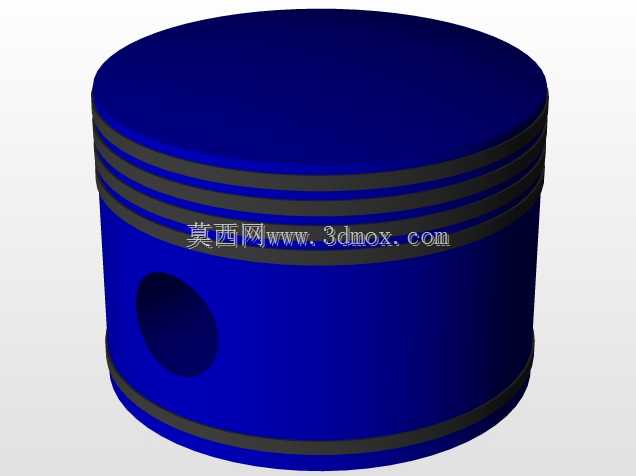

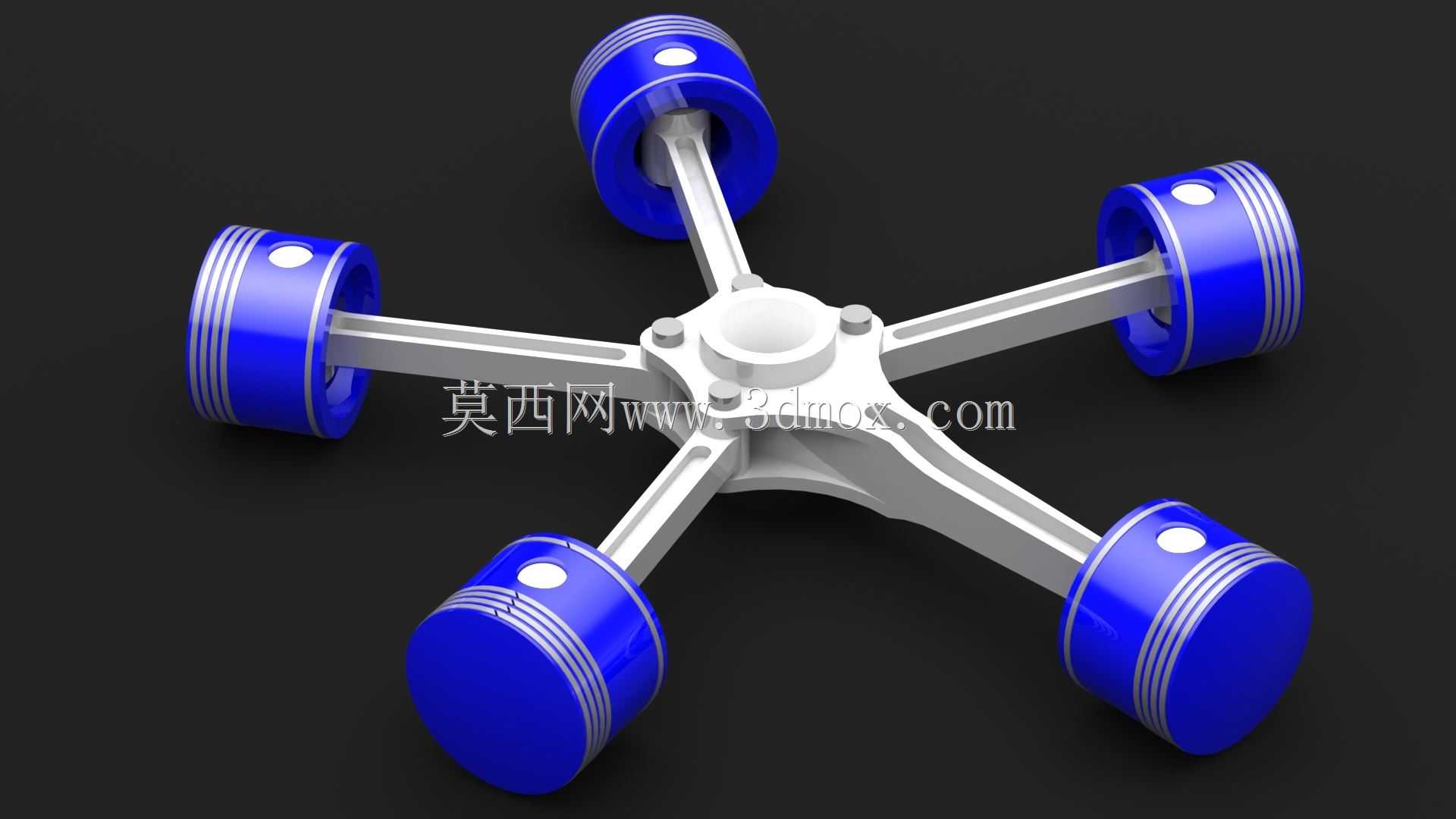

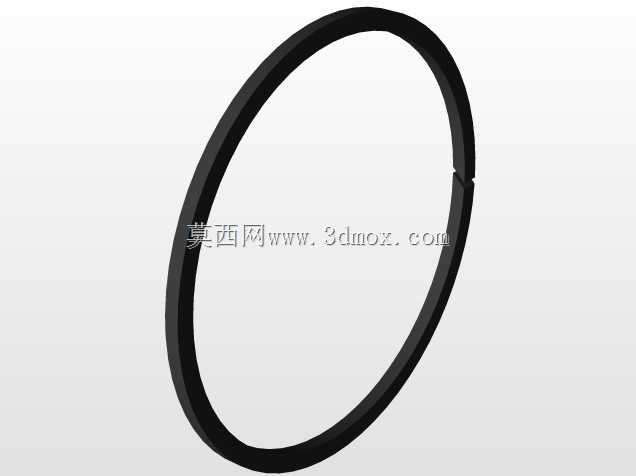

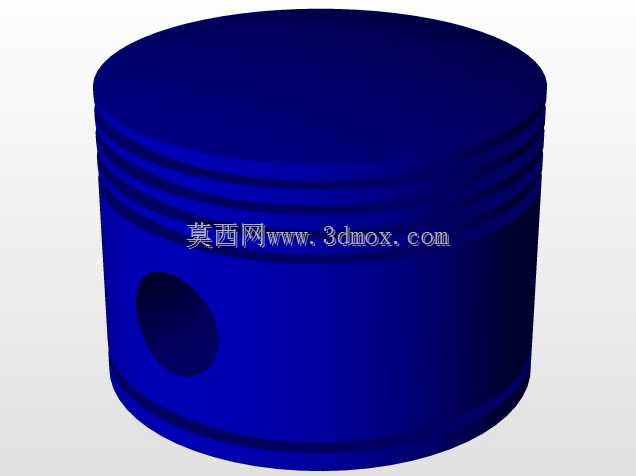

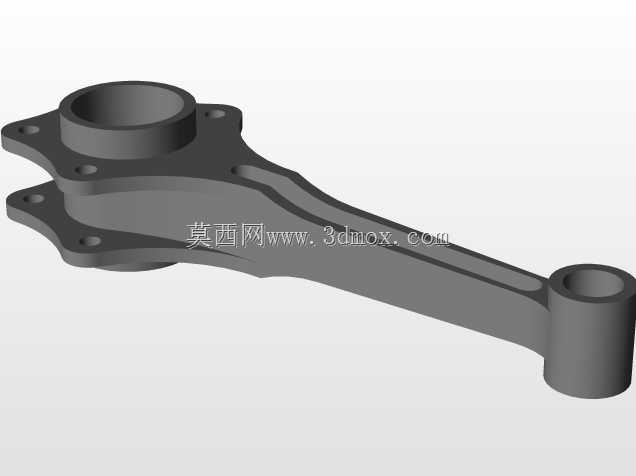

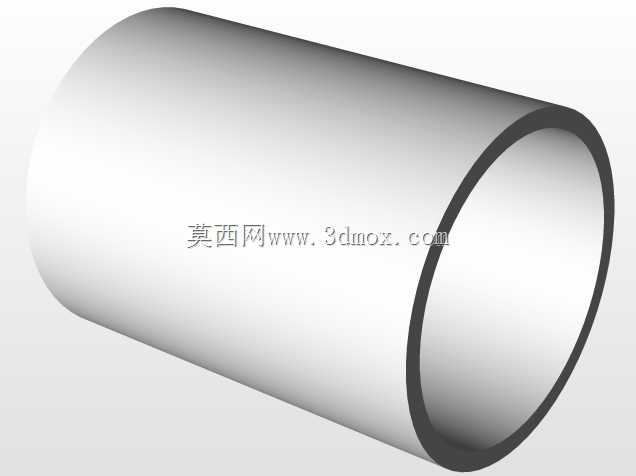

这类径向排布的活塞连杆动力结构,最早在航空活塞动力装置上得到大规模应用,凭借紧凑的轴向尺寸、优秀的风冷散热效率,在早期轻型飞机、小型通航设备上长期作为核心动力输出单元,后续也逐步延伸到小型固定动力站、特种作业机具、复古摩托改装等场景中使用。从结构设计逻辑来看,该机构采用中心曲柄搭配多组周向均布的活塞连杆组件,所有活塞的运动轨迹都指向中心回转轴线,相比直列、V型排布的动力结构,能在更小的轴向安装空间内布置更多做功气缸,曲轴的受力对称性更好,运转过程中各方向的往复惯性力可以实现部分自平衡,降低整机的振动水平。设计过程中首先要确定中心曲柄的回转半径,这个参数直接决定活塞的行程长度,也限定了整个机构的径向安装边界,周向排布的气缸数量要结合目标输出功率、安装空间的径向尺寸做匹配,本次展示的结构采用六组活塞周向均布的方案,相邻气缸的夹角保持60度,保证每一组活塞连杆组件的运动空间互不干涉。连杆的两端分别采用活塞销连接、曲柄轴颈连接的结构,设计时需要校核连杆在往复运动过程中的摆角范围,避免活塞运动到上止点、下止点位置时,连杆与气缸内壁、中心曲柄座发生运动干涉。活塞部分采用带环槽的结构设计,预留活塞环的安装位置,保证气缸工作腔的密封性能,活塞顶部的造型可以根据实际做功需求调整为平顶、凸顶或者凹顶结构,适配不同的压缩比设计要求。这类静态结构模型可以作为动力机构原理演示、结构方案评审的直观载体,帮助设计人员快速验证周向布局的空间合理性,检查各运动部件在静态装配状态下的间隙是否符合设计要求,也可以作为后续动态运动仿真、动力学分析的基础装配体,在建模过程中已经对各部件的装配基准做了统一约束,所有配合面都保留了合理的装配公差余量,方便后续直接导入仿真模块添加运动副、载荷参数开展计算。实际选型应用时,要注意这类径向结构的径向尺寸相对更大,不适合对径向安装空间有严格限制的场景,但是轴向长度短、风冷条件好的特性,让它在开放式安装、散热条件有限的作业场景下有独特的应用优势,设计配套安装支架时,要以中心曲柄的轴线为装配基准,预留足够的径向检修空间,方便后续对单个气缸、活塞组件做维护拆装,不需要完全拆解整个动力单元就能完成易损件的更换作业。
- 上一篇:NASA宇航设备配套对合式扶手夹持组件
- 下一篇:手持枪式折叠翼弹射无人机结构设计
- 全部评论(0)
- 模板大小: 2.05 MB
- 售价:5金币
- 下载次数: 30
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 发动机
