离心式鼓风送风设备结构设计方案

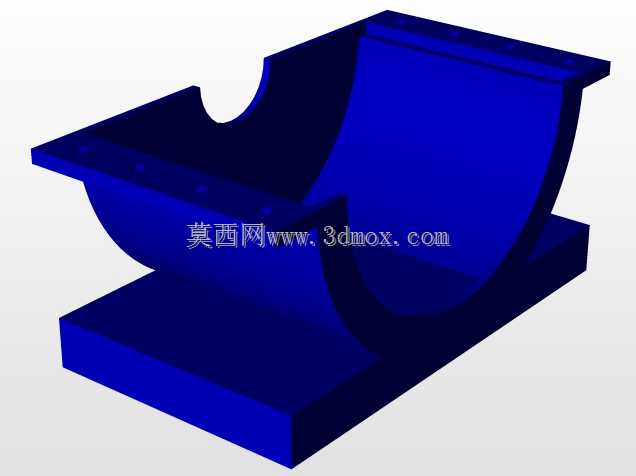

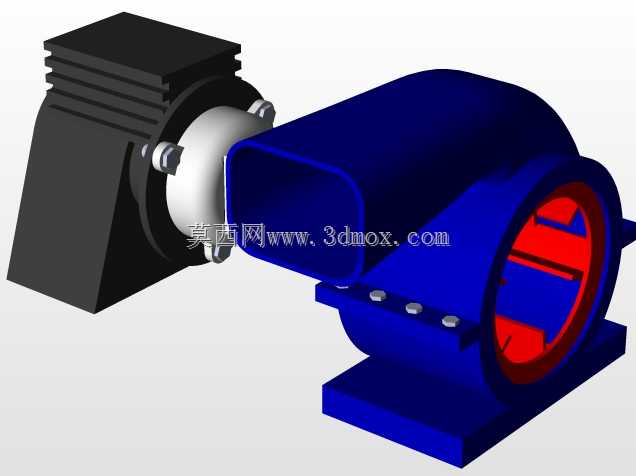

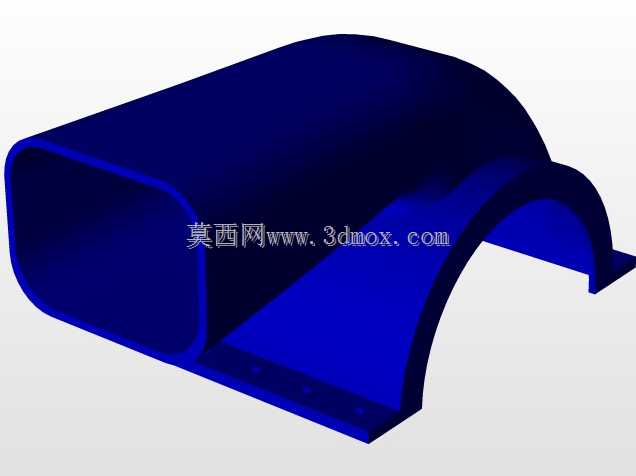

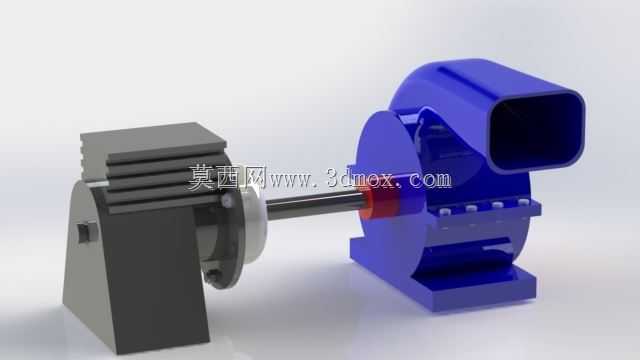

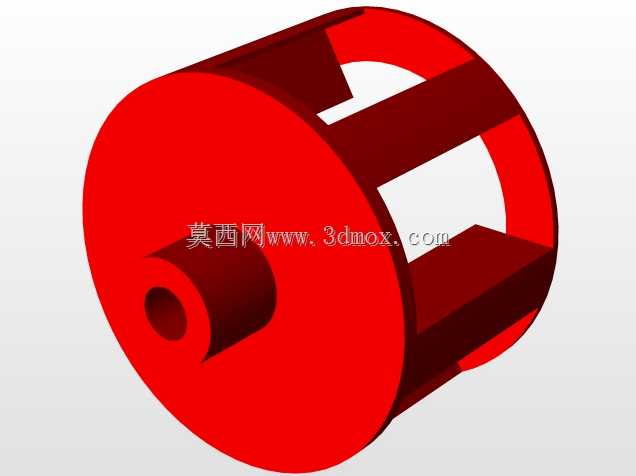

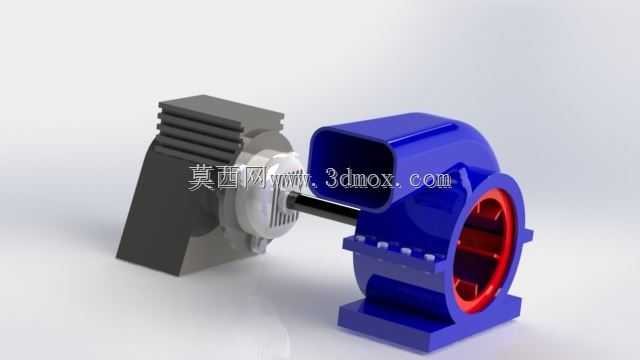

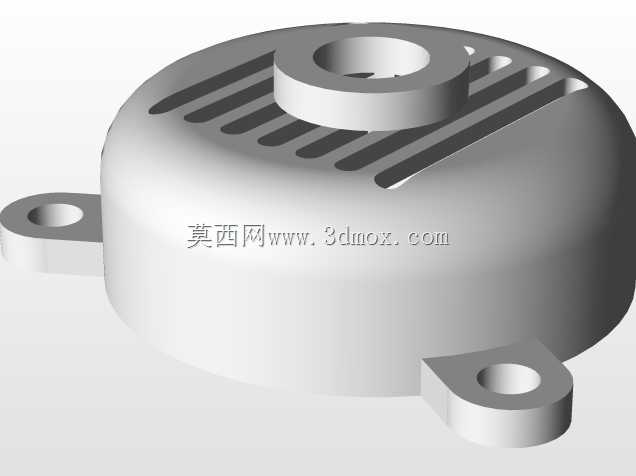

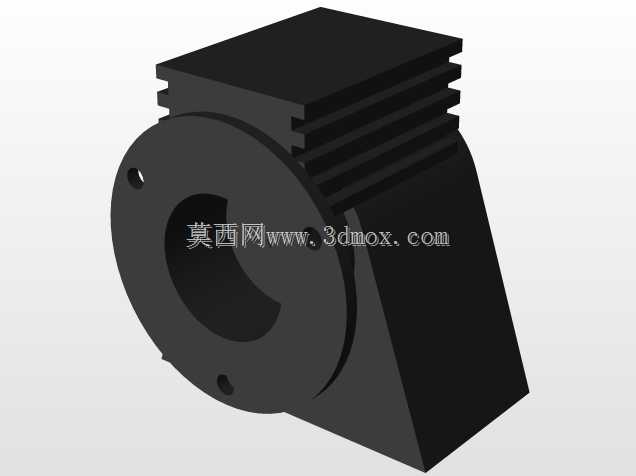

这款离心式鼓风设备的结构设计，首先要匹配家用场景下的送风需求，日常可用于小型空间通风、设备局部散热、工位清灰除尘等场景，也可适配小型家用烘干、充气辅助等延伸用途，核心是通过叶轮旋转产生的离心力提升空气压力，实现定向气流输出。从结构布局来看，驱动端采用卧式安装的动力单元，和风轮腔体通过同轴直连的方式传动，省去了皮带传动的张紧结构，既压缩了整体安装空间，也减少了传动环节的能量损耗，日常维护时不需要频繁调整传动件张紧度。风轮腔体采用蜗壳式流道设计，蓝色的蜗壳内壁做了顺滑的圆弧过渡，没有突兀的折角结构，能最大程度降低气流在腔体内的紊流损耗，出风口采用方形直边接口，可直接对接方形通风管路，不需要额外做方圆转接头，适配常规家用通风管路的安装尺寸。安装底座采用一体化的支脚结构，两个安装面分别对应动力单元和风轮腔体，保证整机同轴度的同时，预留了螺栓固定的安装孔位，安装时可直接固定在水平工作台或者设备支架上，不需要额外制作转接安装板。设计过程中重点考量了动平衡匹配问题，风轮和动力输出轴的配合位采用过盈配合加定位销的固定方式，避免高速运转时风轮出现径向窜动，动力单元的散热筋结构直接暴露在进风侧，设备运转时进风气流可以直接带走动力单元产生的热量，不需要额外加装独立散热结构，进一步简化了整体结构。进风端采用防护网罩结构，可阻挡大尺寸杂物进入风轮腔体，避免异物打伤风轮叶片，同时网罩的通孔尺寸经过匹配，不会因为开孔过小产生额外的进风阻力。整机的外形尺寸控制在小型家用设备的适配范围内，安装边界不会占用过多台面空间，进出风口的位置预留了足够的管路接驳空间，安装时不需要对周边结构做额外避让。流道设计时经过多次截面调整，保证气流从轴向进风后，能顺畅转向沿蜗壳切向从出风口送出，压力损失控制在较低水平，在同等功率输入下能获得更高的送风效率。结构件之间的连接采用螺栓紧固加密封垫的方式，避免蜗壳拼接处出现漏风问题，保证输出风压的稳定性。
