增材制造轻量化四旋翼机架结构设计

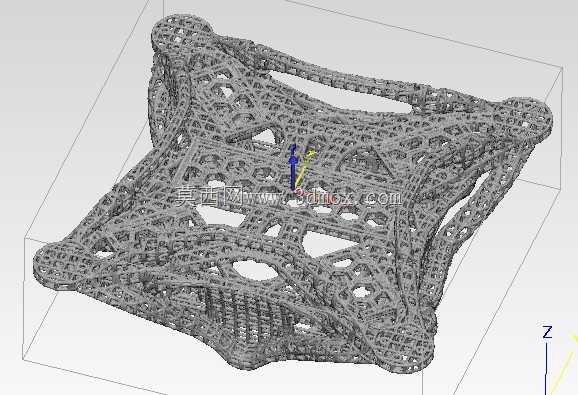

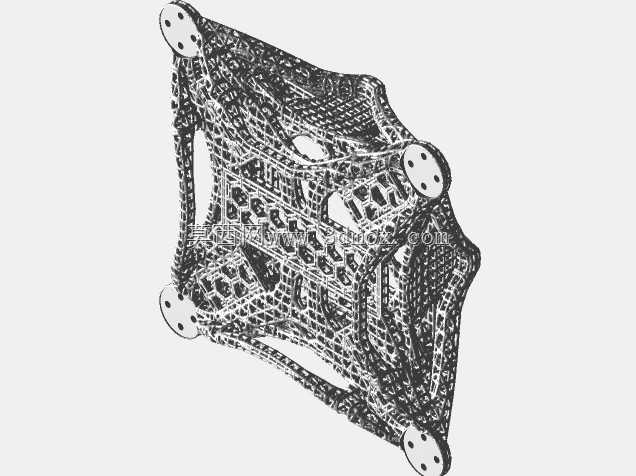

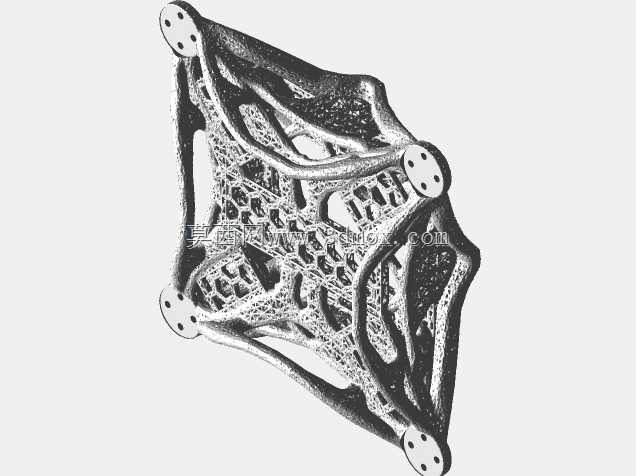

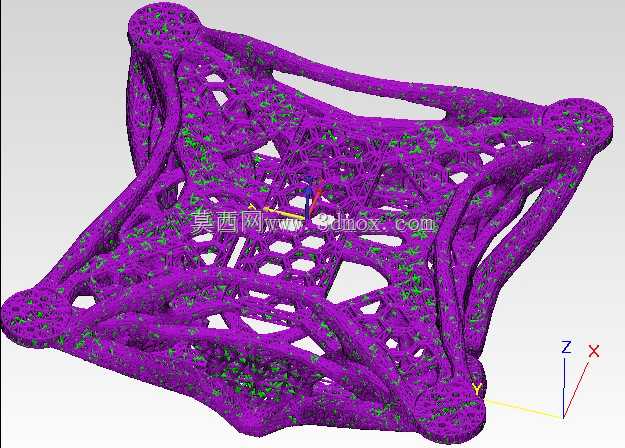

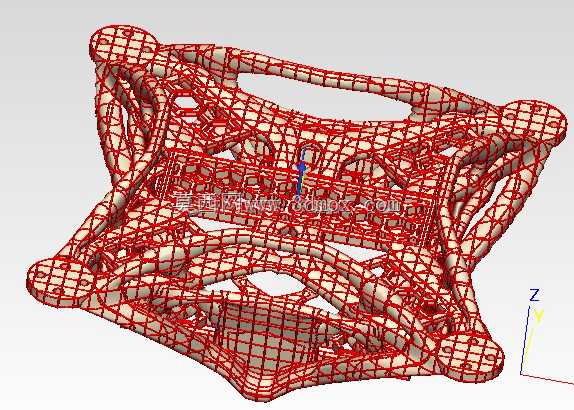

这款四旋翼机架结构完全围绕增材制造工艺特性展开设计，突破传统机加工、注塑成型的结构限制，采用空间晶格填充作为核心承力架构，适配小型多旋翼飞行器的机载载荷承载需求。从实际应用场景来看，这类轻量化机架主要面向对起飞重量有严苛限制的微小型四旋翼飞行平台，可搭载微型摄像模组、小型环境传感模块完成低空巡检、近距测绘等作业任务，机架自重的降低能够直接提升整机有效载荷占比，延长单架次滞空时长。设计过程中优先梳理了机架的受力边界：四个旋翼安装位为交变载荷输入点，中心区域为飞控、电池的承载安装区，起落支撑点为冲击载荷承接位，传统等壁厚机架结构会在非主承力区域留存大量冗余材料，无法兼顾刚度与自重控制。本次设计选用各向力学性能均衡的晶格单元作为填充基体，通过调整晶格杆径、单元纵横比匹配不同区域的受力需求，旋翼安装座周边的晶格单元采用更大杆径、更小单元尺寸的排布，抵消电机运转带来的高频振动，避免共振传导至中心飞控安装区影响传感元件精度；中心承载区的晶格密度根据电池、飞控的安装点位做梯度调整，安装孔位周边做局部实体加厚，保证紧固件连接的可靠性，非承力区域则通过放大晶格单元尺寸、缩小杆径去除冗余质量。外形轮廓完全遵循四旋翼的动力布局逻辑，四个机臂向外延伸至旋翼安装位，整体外轮廓无突出尖锐结构，机臂与中心主体的过渡区域采用晶格连续过渡，避免传统结构的应力集中问题，安装边界上预留的电机安装孔、电池固定位、飞控安装螺孔均做同轴度公差适配，可直接配合标准紧固件完成整机装配，无需额外二次加工。结构设计阶段充分考虑了增材制造的工艺约束，晶格单元的最小成型尺寸匹配FDM工艺的成型精度阈值，悬空区域的晶格角度满足无支撑或易剥离支撑的成型要求，内腔无封闭闭孔结构，避免成型过程中残留打印耗材，最终成型的机架在保证整体结构刚度满足飞行载荷要求的前提下，相较同尺寸实体机架实现了大幅减重，在小尺寸四旋翼飞行平台的轻量化设计中具备实际参考价值，其晶格梯度排布的设计思路也可迁移至其他对自重敏感的航空轻量化部件设计中。
