无人机万向节用硅橡胶阻尼球成型模具

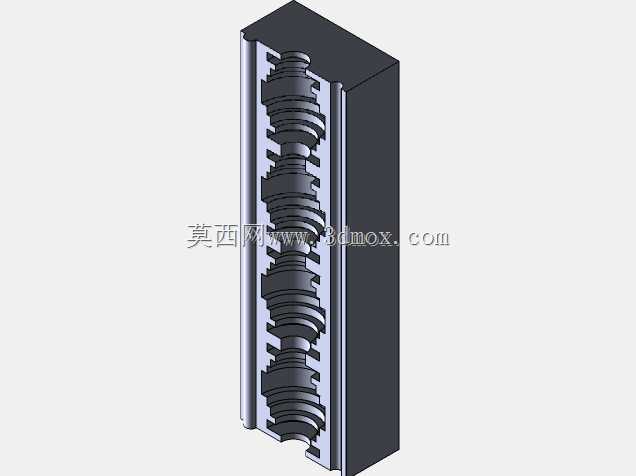

这套模具针对航拍无人机云台万向节的减震阻尼球量产需求设计，对应适配多轴运动防抖结构的配套减震元件，这类阻尼球是云台减震链路的核心缓冲零件，直接决定航拍画面的果冻效应抑制效果，在无人机飞行过程中抵消电机转动、气流扰动带来的高频微幅振动，避免振动传递至摄像模组影响成像清晰度。模具采用竖排多腔直列布局，模腔沿开模方向依次排布对应阻尼球的多层环状凸缘结构，每一处型腔轮廓都严格匹配阻尼球的变径曲面造型，合模后形成的封闭型腔可完整复刻阻尼球的外轮廓特征，包括多道环形阻尼槽的尺寸精度都控制在硅橡胶成型的公差范围内，保证成型后的阻尼球各段刚度符合设计要求。设计过程中充分考虑硅橡胶材料的成型特性，在型腔对应阻尼球中心通孔的位置设置了同轴芯棒结构，若需要制作带中心孔的空心阻尼球，芯棒可直接成型中心通孔，若生产实心阻尼球，只需更换对应镶件封堵芯棒安装位即可，适配不同阻尼刚度的产品生产需求，无需重新制作整套模架，大幅降低多规格产品的开模成本。模架采用整体式侧定位结构，合模时靠侧边的精准导向保证上下模的同轴度，避免硅橡胶充模时出现错边导致的阻尼球偏心问题，进胶口设置在模腔串列的端部，硅橡胶充模时沿轴向依次填充各段型腔，排气槽开设在每道环形凸缘的末端位置，避免充模过程中困气导致的产品缺胶、表面气泡缺陷。从安装边界来看，这套模具适配常规立式注塑机的安装尺寸，模架的安装孔位、开模行程都匹配小型硅橡胶成型设备的参数，上下模的合模面做了精密研磨处理，合模间隙控制在硅橡胶溢边值以下，减少成型后的飞边修剪工作量。成型出的阻尼球可直接压装到云台万向节的减震安装位，多层环形结构可在径向、轴向提供不同方向的阻尼刚度，既可以过滤高频微振，也能在无人机做飞行动作时缓冲较大幅度的姿态变动冲击，避免云台出现硬碰撞损坏。模具的冷却水路沿模腔外侧均匀排布，可精准控制模温，保证硅橡胶硫化过程中各区域温度一致，避免因温度不均导致的产品硬度差异，确保每模生产出的阻尼球阻尼性能一致性达标，满足批量生产的品质要求。
