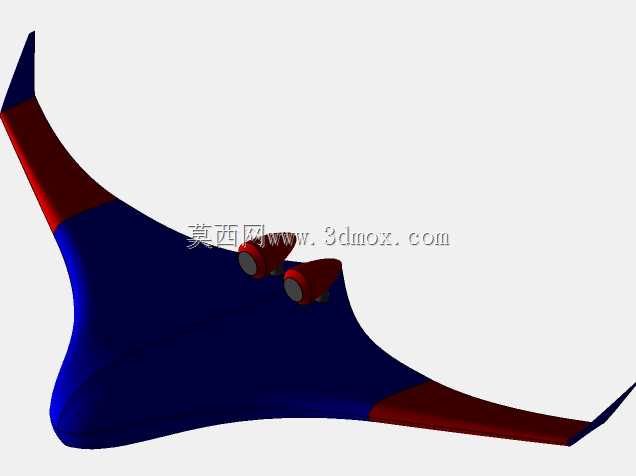

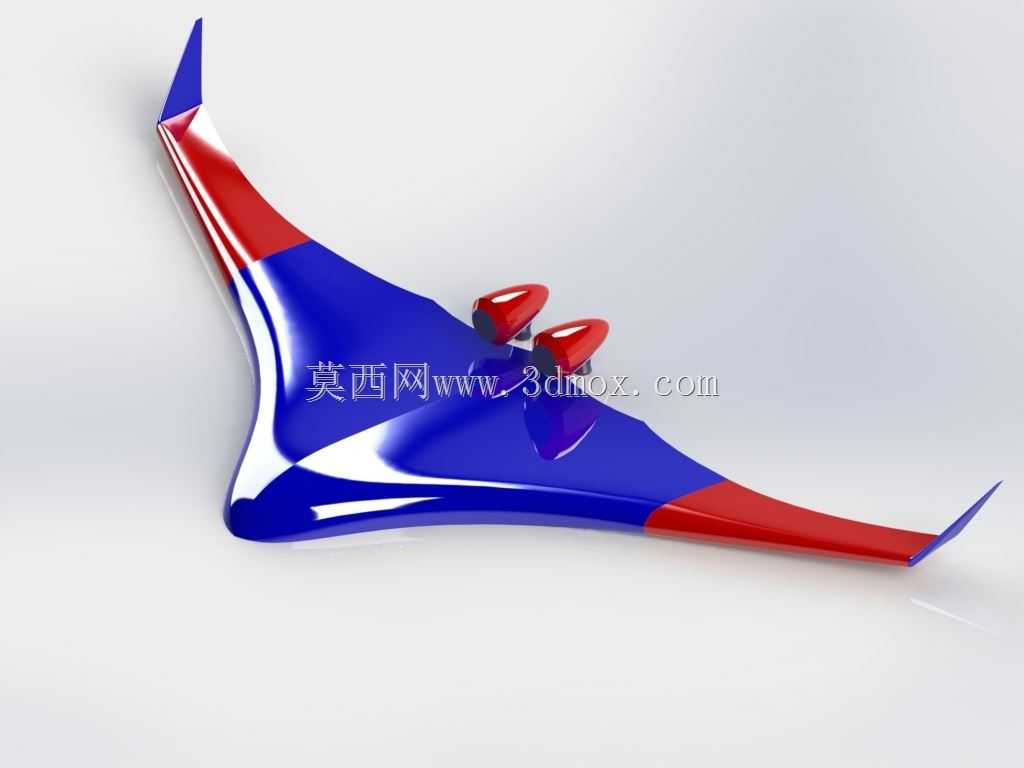

翼身融合双发布局固定翼飞行器结构

这款翼身融合布局的固定翼结构，在设计阶段就瞄准了低速长航时飞行场景的使用需求，可用于航空教学演示、小型无人侦察平台改装、航模竞技改装等多个实际场景。从结构设计逻辑来看，整体采用无尾飞翼融合构型，摒弃了传统固定翼的独立平尾、垂尾结构，将机身与机翼做成连续光滑的整体曲面，一方面能大幅降低飞行过程中的诱导阻力，提升升阻比，在相同动力配置下可以获得更长的滞空时间与更大的载荷余量；另一方面一体化的曲面结构也能减少结构连接缝隙，降低装配复杂度，同时提升整体结构的抗扭刚度，减少大迎角飞行时机翼的形变幅度。动力单元采用翼上双发背负式布局，两台动力装置对称布置在机身中轴线两侧的翼面上方，这种布置方式可以避免地面起降时吸入地面杂物，同时能让翼身对动力气流产生一定的增升效果，缩短起降滑跑距离，也能降低动力装置对机身内部载荷空间的占用，让机身中部可以预留出足够的设备安装空间，可根据使用需求搭载航电设备、任务载荷或者燃油存储单元。外形尺寸方面，整体翼展与机身长度的比例控制在2.3:1左右，翼尖设置了小尺寸上反小翼，能够进一步抑制翼尖涡流的产生，提升飞行过程中的横向稳定性，弥补无尾布局横向安定性不足的问题；机身前缘采用大后掠角设计，后缘则采用分段式控制面布局，可通过两侧控制面的差动实现偏航与俯仰控制，不需要额外设置独立的方向舵与升降舵，简化了操纵机构的传动路径。安装边界上，动力装置的安装座与翼面主体采用一体化预埋设计，安装座的定位公差控制在0.2mm以内，保证两侧动力的推力线对称，避免飞行过程中出现偏航力矩；机身底部预留了标准的载荷安装接口，可适配不同规格的任务挂载，接口位置距离机身重心的偏差控制在5mm范围内，避免挂载后出现整机重心偏移超出允许范围的问题。整体曲面建模过程中严格保证了曲面的G2连续性，所有曲面过渡区域没有尖锐折角，既符合空气动力学的流动要求，也能降低后续加工过程中曲面成型的难度，不管是采用复合材料热压成型还是3D打印制作，都能直接提取曲面数据生成加工路径，不需要额外做曲面修补工作。结构内部预留了翼梁的安装槽位，主翼梁沿翼展方向贯穿整个翼身结构，与机身中部的加强框连接为整体，能够承受飞行过程中的升力与机动载荷，保证结构强度满足3g过载的使用要求。
