波音747-8宽体民用客机外观结构建模

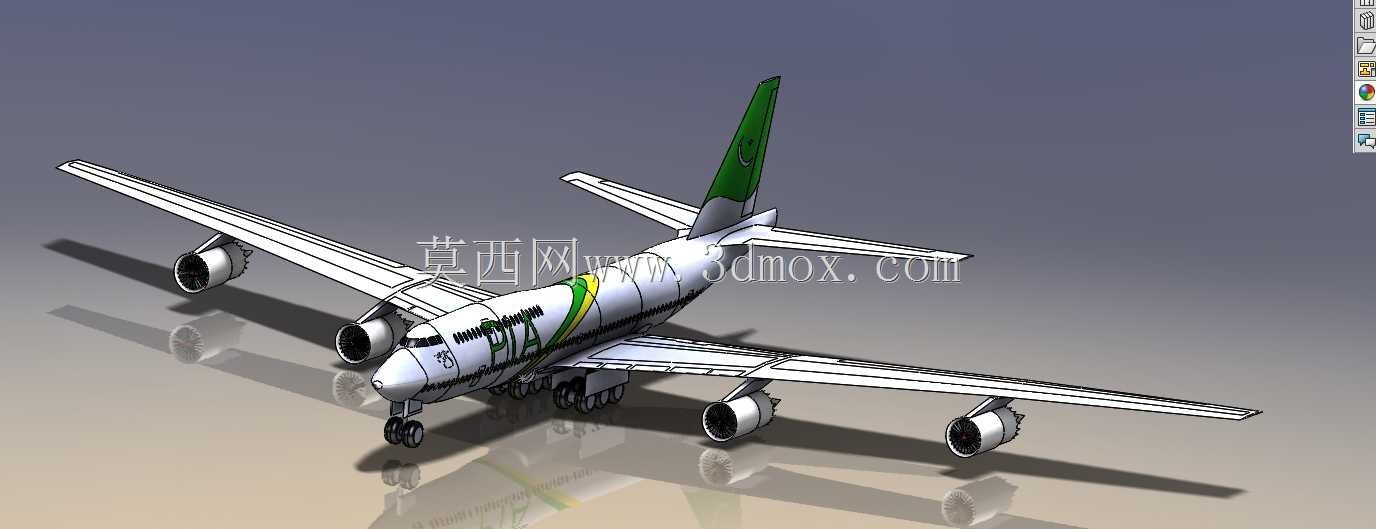

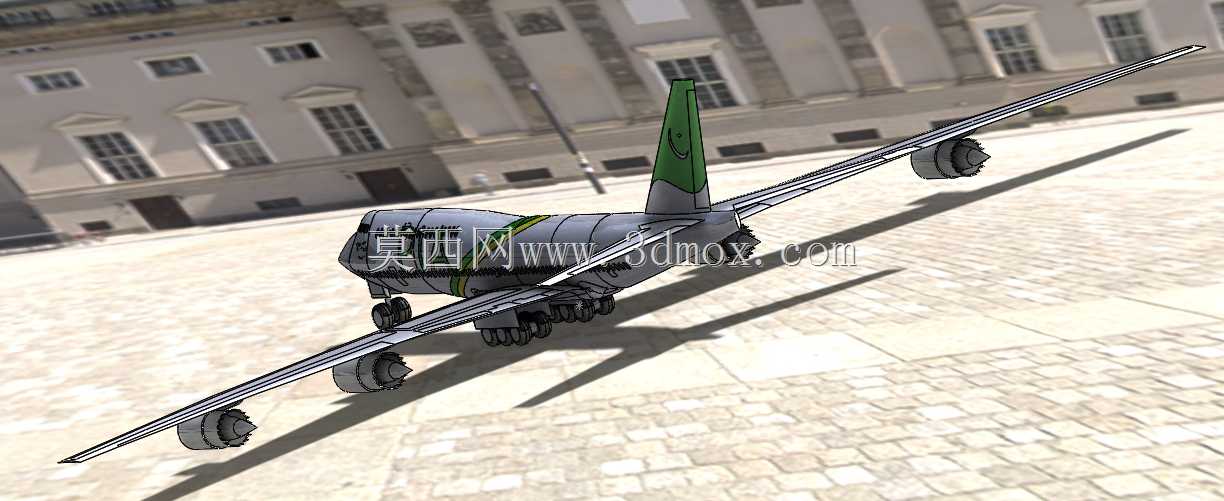

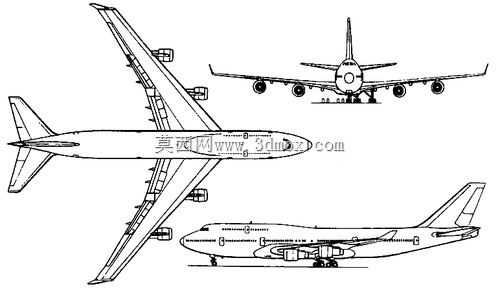

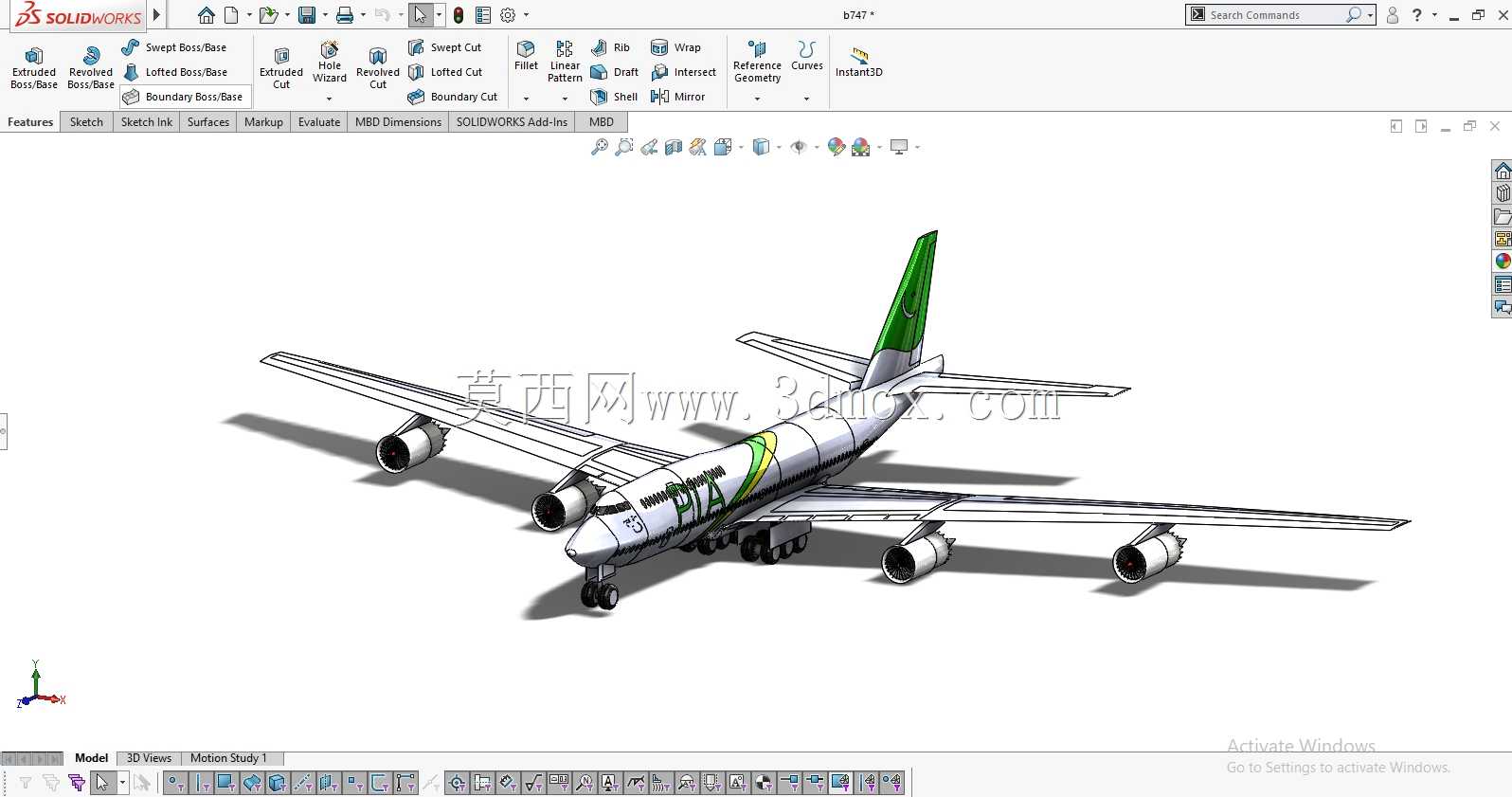

该模型还原了波音747-8机型的整机外部结构特征，建模过程中优先匹配民航运营场景下的实际外形约束，机身主体采用宽体客舱对应的截面轮廓，机头位置保留该机型标志性的上层客舱隆起结构，该结构在实际运营中可承载额外的客舱座位或作为机组休息区域，建模时对该段曲面做了连续曲率过渡处理，避免曲面拼接处出现棱角偏差，匹配实际机型的气动外形要求。机翼部分采用后掠翼布局建模，翼下预留了四台发动机的安装接口位置，建模时还原了机翼的上反角与后掠角度参数，匹配该机型跨洋飞行时的气动布局需求，襟翼、副翼的位置做了独立的结构分区，可支持后续做机构运动仿真的拓展使用。尾翼部分采用单垂尾加平尾的常规布局，垂尾上的轮廓与实际机型的尺寸边界对齐，平尾的安装位置与机身尾部的承力段对应，还原了实际机型的尾翼配平结构特征。起落架部分还原了多轮小车式的主起落架结构与前起落架结构，主起落架的轮组布局匹配该机型最大起飞重量下的地面载荷承载需求，起落架的收放舱轮廓与机身、机翼的下部结构做了贴合处理，避免出现结构干涉问题。建模过程中对机身各段的拼接缝、客舱舷窗的排布位置都做了对应还原，舷窗间距匹配实际机型的客舱座位排布间距，机身下部的货舱舱门轮廓也做了对应刻画，匹配民航客货混装场景下的实际结构特征。从工程应用角度看，该模型可用于民航类科普展示场景的三维演示素材，也可作为航空类专业课程中讲解大型民航机构造的辅助教学模型，建模时的曲面处理逻辑可作为大型交通工具曲面建模的参考案例，各部件的分区建模方式也支持后续对内部结构做进一步的细化拓展，比如补充客舱内部布局、燃油箱分布、机载设备安装位置等结构内容，模型的整体外形尺寸边界严格匹配公开的波音747-8机型实际尺寸参数，机身长度、翼展、垂尾高度的比例关系无明显偏差，可满足常规展示、教学类场景的使用精度要求。
