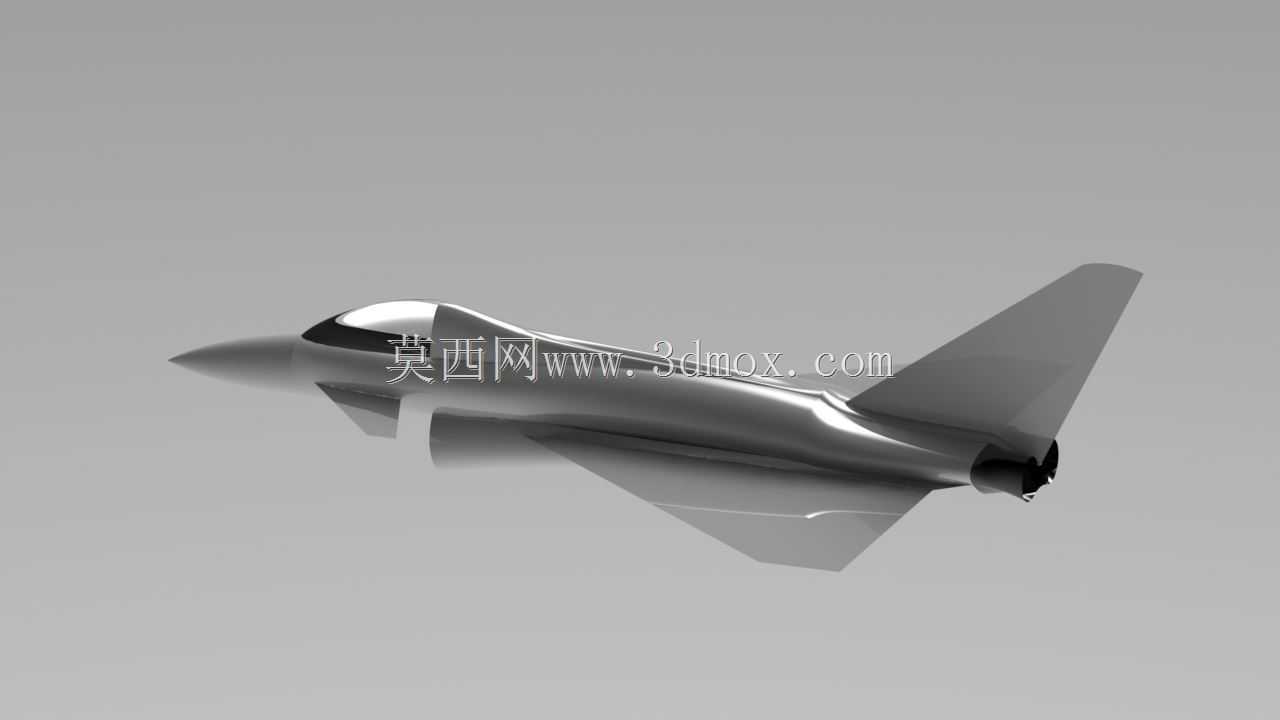

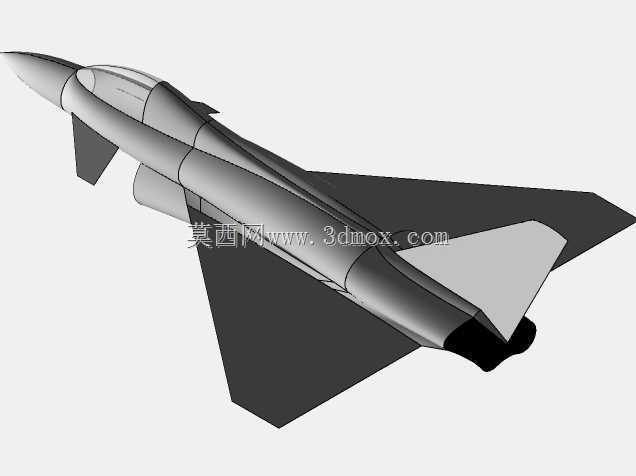

隐身构型空中歼击机外观结构三维数模

　　该模型围绕新一代空中作战平台的气动布局需求搭建，整体采用翼身融合的隐身修形设计，机头部分做了菱形截面切尖处理，既可以保证机载雷达舱的安装空间，也能通过棱边的平行设计将入射雷达波反射到非威胁方向，降低正面雷达散射截面积。机身与机翼之间采用无附面层隔道的一体化过渡曲面，没有传统二代、三代机上明显的机翼机身对接台阶，整个上表面连续顺滑，既可以减少跨音速飞行阶段的附面层干扰阻力，也能优化整机的面积律分布，降低跨音速飞行时的波阻增量。

　　座舱部分采用整体式水泡形风挡设计，风挡框架做了埋入式处理，风挡后缘与机身背部平滑衔接，既可以为飞行员提供全向的下视视野，满足近距格斗时的态势感知需求，也能减少风挡框架带来的结构阻力与雷达反射信号。进气道布置在机身两侧下方，采用S型弯管设计，从正面无法直接看到发动机压气机叶片，避免了叶片形成的强雷达反射源，同时进气道唇口做了切尖修形，与主翼前缘的后掠角度保持平行，符合隐身设计的平行原则。

　　主翼采用大后掠角切尖三角翼布局，机翼前缘后掠角兼顾超音速巡航与亚音速机动的升阻比需求，机翼后缘设置了襟副翼操纵面的安装位置，可在建模阶段直接预留操纵面的偏转间隙，为后续的飞行控制仿真、结构强度校核提供基础数模支撑。尾翼采用全动式外倾垂尾设计，垂尾外倾角度经过优化，既可以保证大迎角飞行状态下的航向稳定性，避免垂尾被机身、机翼的气流遮蔽导致操纵效率下降，也能将侧向入射的雷达波反射到非威胁方向，进一步降低侧向雷达散射特征。

　　机尾部分的发动机喷口做了锯齿形修形，锯齿边缘与机翼、垂尾的边缘角度保持平行，可将后向的雷达反射信号控制在预设的几个窄波束范围内，同时喷口与机身尾部的过渡段做了整流处理，减少尾部的紊流区，降低飞行时的底部阻力。整机的外形尺寸边界严格按照真实空中作战平台的比例缩放，机身长度、翼展、机高的比例协调，起落架舱、武器舱的位置都在机身上做了对应的轮廓预留，可支持后续开展内部结构的细化设计，比如起落架收放机构的布局、内置弹舱的挂载空间校核、机载设备的安装位置排布等工作。

　　在实际工程应用场景中，这类气动外形数模可用于航空相关专业的课程设计、气动仿真教学，也可作为隐身战机概念设计阶段的基础外形参考，通过对模型表面的曲面曲率调整，可快速迭代不同气动布局的升阻特性、雷达散射特性，缩短概念设计阶段的外形迭代周期。建模过程中所有曲面都采用G2连续过渡，没有出现曲面褶皱、曲率突变的问题，导入各类仿真软件后可直接划分面网格，开展外流场气动计算、电磁散射特性计算等工作，不需要额外对模型表面进行几何修复。模型的各个部件都做了独立的实体分组，机头、机身、机翼、垂尾、座舱、喷口等部分可单独拆分编辑，方便设计人员针对不同部件开展结构优化、材料选型等后续工作，比如针对机翼前缘的耐热需求调整局部结构厚度，针对垂尾的操纵力矩需求优化转轴位置等。

　　考虑到实际使用中的安装边界问题，模型在机身内部预留了足够的机载设备安装空间，从机头的雷达舱，到机身中部的航电设备舱、燃油舱，再到后部的发动机舱，各个舱段的轮廓都与外部气动外形协调，不会出现外部曲面修形后侵占内部设备安装空间的问题。机翼的厚度分布从翼根到翼尖逐渐变薄，翼根处的厚度可满足主起落架收放、机翼主梁的结构安装需求，翼尖处的厚度则兼顾了翼尖挂架的安装空间与气动减阻需求。整体外形没有出现超出常规战机尺寸边界的突出结构，所有外露的传感器、天线都做了保形设计，与机身曲面齐平，既减少了飞行阻力，也避免了外露天线带来的额外雷达反射信号。
