航模外转子无刷动力电机结构设计

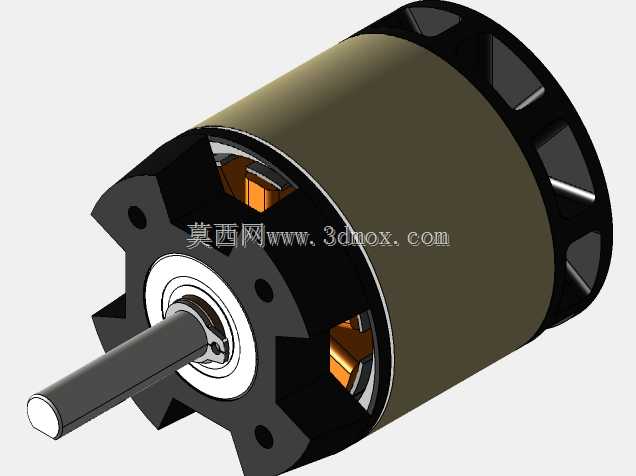

这款外转子无刷电机主要面向小型航模、穿越机、小型无人旋翼飞行器的动力场景，作为动力输出核心部件，其结构设计直接决定了动力输出效率、飞行负载能力与运行稳定性。从结构布局来看，该电机采用外转子设计，定子绕组固定在中心基座上，旋转磁钢外壳与输出轴直接固连，相比同规格内转子电机，能够输出更大的扭矩，可直接适配螺旋桨负载，省去额外减速传动结构，降低动力系统整体重量与传动损耗。

在安装边界设计上，电机前端采用带安装孔的星形端盖结构，四个对称分布的安装孔可直接通过螺丝固定在航模机身的电机座上，安装孔位的同轴度公差控制在0.02mm以内，避免安装后出现轴系偏摆带来的振动问题。输出轴采用标准直径的高强度钢轴，轴端做平面切边处理，搭配桨夹固定时可防止螺旋桨旋转打滑，轴伸长度经过匹配计算，既保证螺旋桨安装后的固定强度，又不会因轴伸过长带来高速旋转时的动平衡问题。

定子部分采用多槽集中绕组布局，绕组排布经过优化，能够在低转速区间输出平顺的扭矩，匹配930KV的转速常数，适配对应尺寸的螺旋桨时，可在3-4S锂电池供电区间输出足够的拉力，满足380级小型航模直升机、固定翼航模的动力需求。电机外壳的磁钢轭部采用导磁性能优异的钢材制作，外表面做氧化发黑处理，同时端盖上设计有对称的镂空通风槽，高速旋转时可带动气流穿过定子绕组间隙，带走绕组持续工作产生的热量，避免长时间大负载运行时出现绕组过热退磁的问题。

两端轴承采用深沟球轴承搭配，前后轴承的跨距经过合理设计，可承受螺旋桨旋转时产生的径向载荷与部分轴向拉力，轴承位的配合公差采用基孔制过渡配合，既保证轴承内圈与轴的固定强度，又方便后期维护更换。后端盖与转子外壳采用卡扣加胶粘的固定方式，既保证高速旋转时的结构强度，又能控制整体装配公差，减少转子旋转时的动不平衡量。在实际选型适配时，需要注意电机的安装孔位距、轴径尺寸与机身电机座、桨夹的匹配性，同时根据供电电压、预期飞行重量匹配对应螺距与尺寸的螺旋桨，避免电机出现过载过热的情况。建模过程中对绕组、磁钢、轴承、轴系的配合间隙都做了还原，可直接用于航模动力系统的装配干涉检查、动力布局仿真参考。
