直升机动力系统用无刷直流电机结构设计

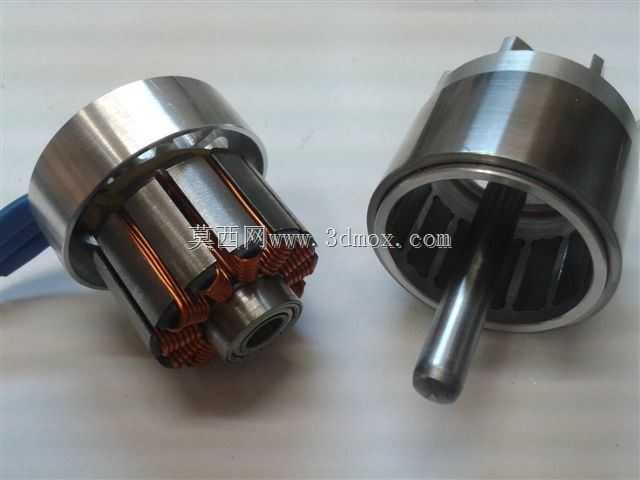

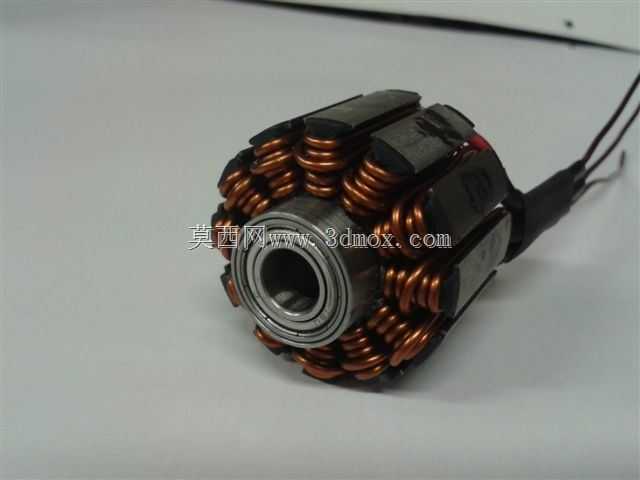

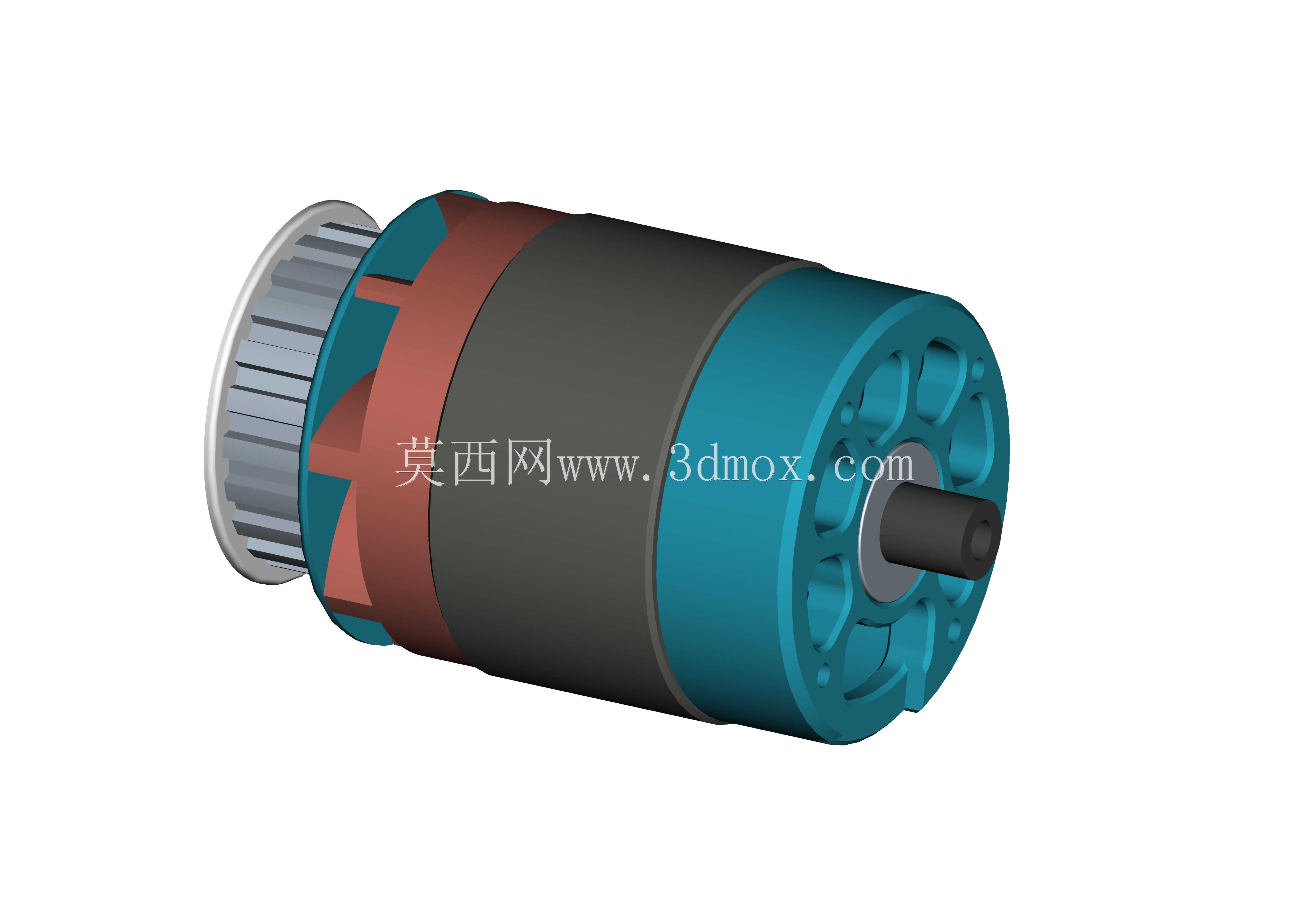

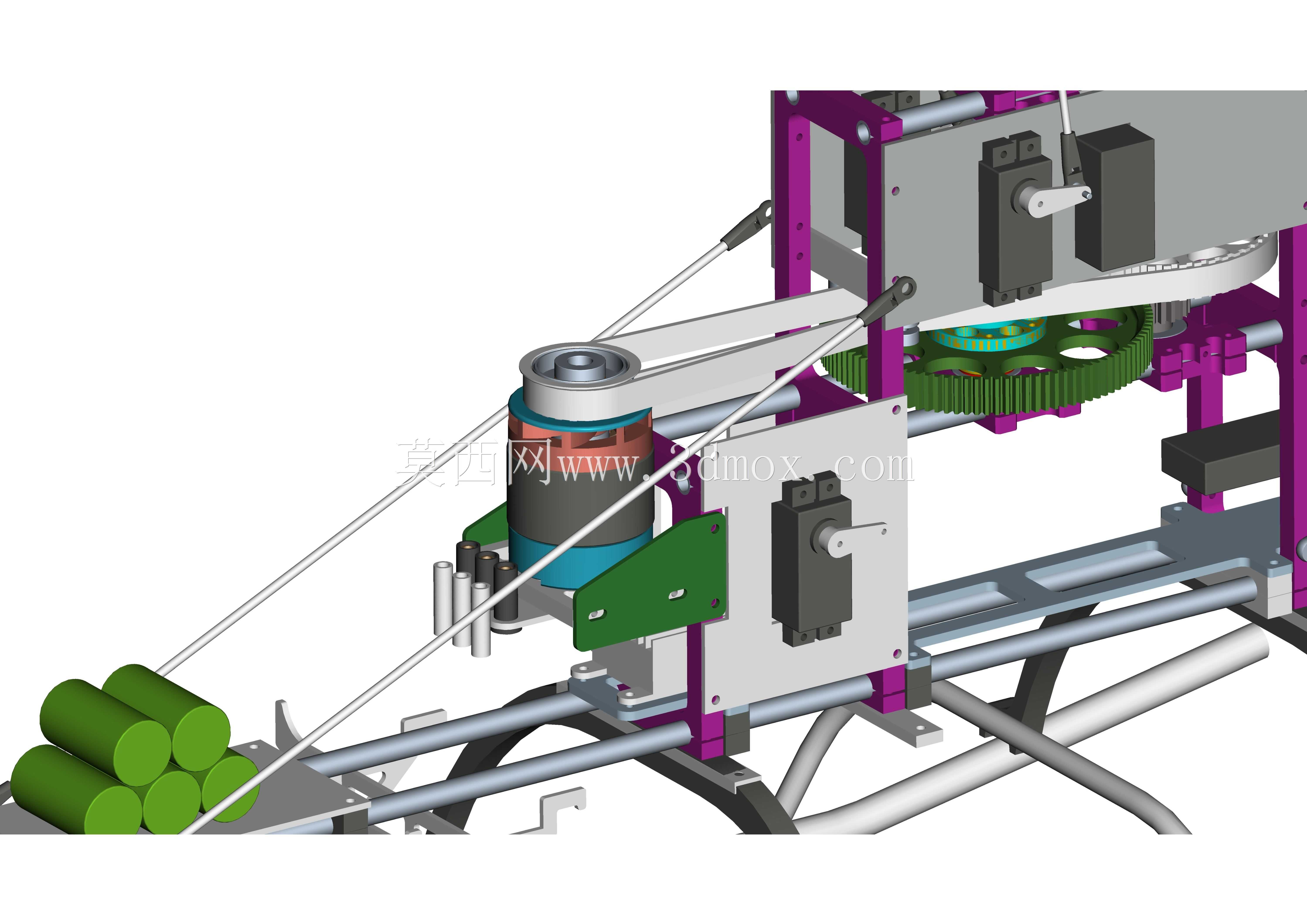

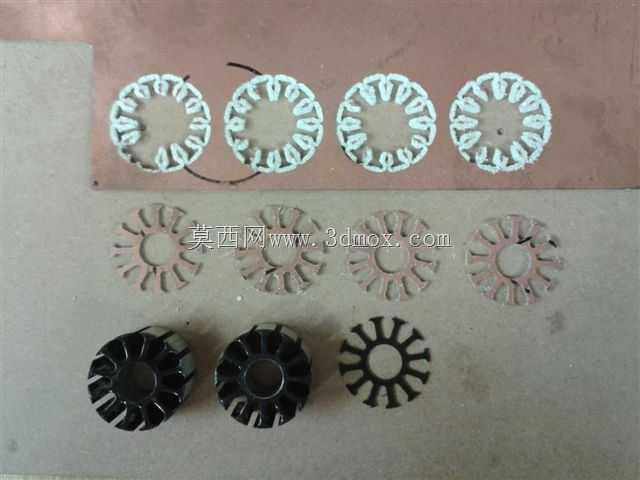

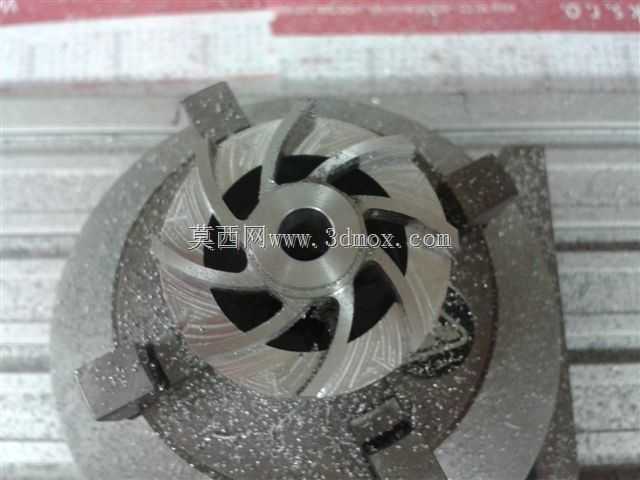

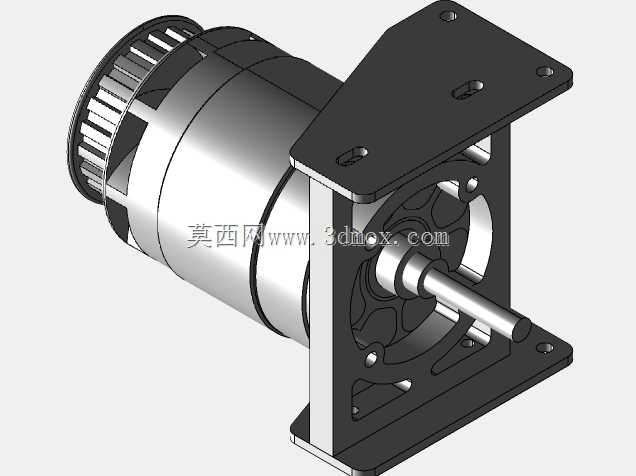

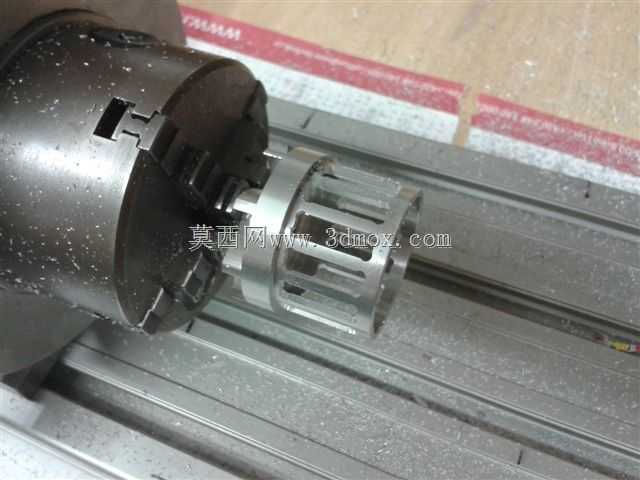

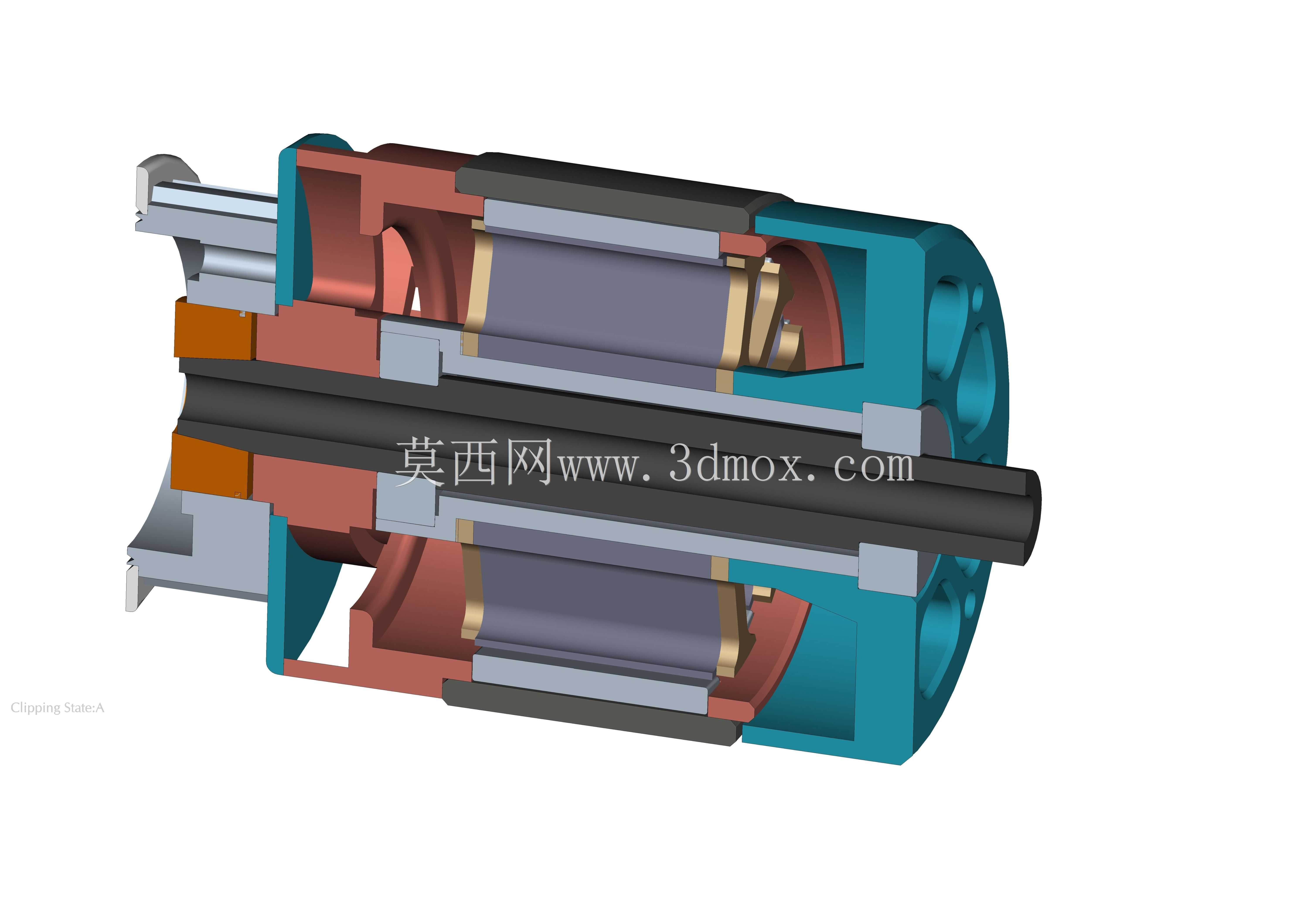

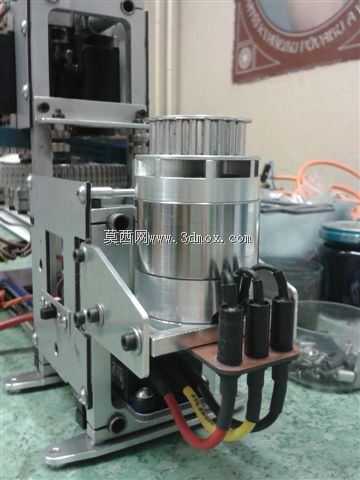

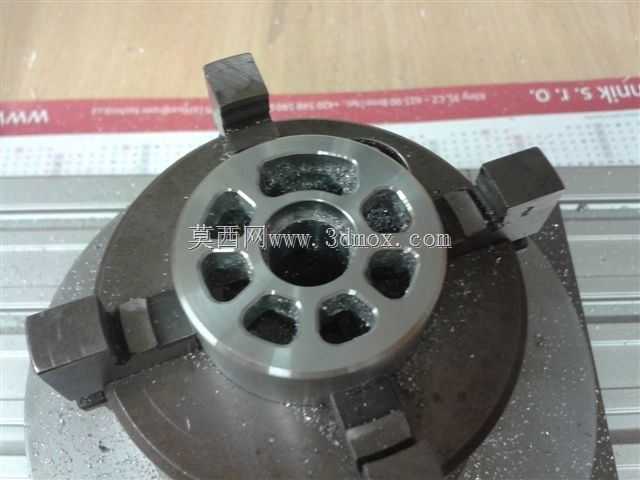

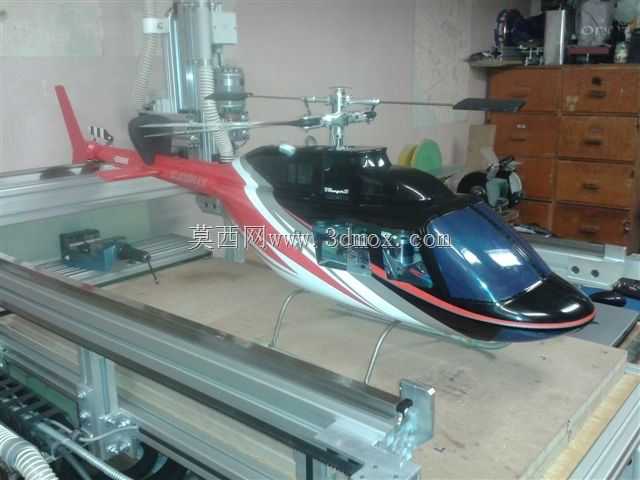

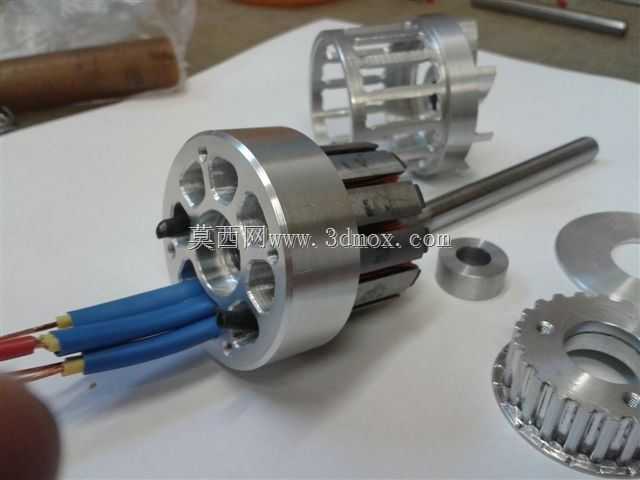

这款无刷直流电机主要面向小型直升机动力配套场景，在航模飞行器、小型无人直升机的动力链路中承担核心输出角色，区别于普通民用无刷电机，其设计全程围绕高功率密度、高转速稳定性、强过载耐受能力三个核心指标展开，适配直升机旋翼驱动的复杂工况需求。从结构设计逻辑来看，电机采用外转子布局方案，外壳集成散热鳍片结构，端盖处做了镂空导风设计，高转速运行时可借助转子转动形成的气流带走绕组热量，避免持续大负载输出时出现绕组过热退磁的问题。输出轴采用台阶式定位结构，轴伸端预留了旋翼安装座的配合止口，安装时可直接与旋翼夹座对接，无需额外加装转接法兰，能有效缩短动力总成的轴向尺寸，降低整机头部的重量占比，优化直升机的重心分布。定子绕组采用集中式绕线方案，槽满率控制在合理区间，既保证了大电流下的扭矩输出能力，也兼顾了绕组的绝缘可靠性，铁芯采用高导磁硅钢片叠压而成，叠片间做了绝缘处理，可有效降低高频运转时的铁损，提升电机的能量转换效率。转子磁钢采用表贴式固定方案，磁钢表面做了环氧包覆处理，配合转子外壳的挡边结构，可承受高转速下的离心力作用，避免磁钢甩出的故障风险。从安装边界来看，电机本体的安装基准位于前端盖的止口端面，端面上预留了周向均布的安装孔位，可直接与直升机的机身承力框架对接，安装孔的位置度公差控制在0.02mm以内，保证电机输出轴与旋翼转轴的同轴度要求，减少高速运转时的振动量。电机尾部的出线端做了防拉扯结构设计，线缆与端盖结合处设置了橡胶护线套，可抵御直升机飞行过程中的振动拉扯，避免线缆根部断裂的问题。在实际应用场景中，这类电机需要配合对应的电子调速器使用，可根据飞控系统的信号实时调整输出转速，响应速度快，扭矩波动小，能够满足直升机悬停、机动飞行、升降等不同工况下的动力输出需求。相较于有刷直流电机，这款无刷结构没有碳刷磨损的问题，维护周期更长，运转时的电磁干扰也更小，不会对直升机上的遥控接收设备、飞控传感器造成信号干扰，适配航模及小型无人直升机的使用环境。设计过程中对转子做了动平衡校正，剩余不平衡量控制在G2.5级以内，高转速运转时的振动幅值控制在极小范围，可避免振动传导至机身影响飞控传感器的测量精度，也能降低机身结构的疲劳损耗。电机的整体轴向尺寸紧凑，径向尺寸在满足功率输出的前提下做了优化，不会占用过多的机身内部空间，给电池、飞控设备的安装留出足够的布置余量。
