小型多旋翼用外转子无刷动力电机

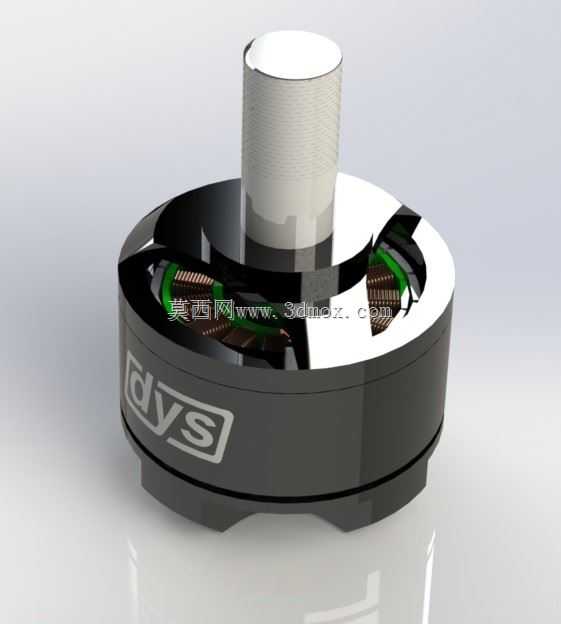

这款外转子结构的无刷动力部件，主要面向小型多旋翼飞行器的动力输出场景，在消费级航拍无人机、小型穿越机、教学类航模实训平台上都能适配使用，核心作用是将电能转化为旋转机械能，带动螺旋桨产生升力与姿态调整所需的推力。从结构设计逻辑来看，采用外转子布局是这类小尺寸动力件的典型选型思路：转子外壳直接集成磁钢，转动惯量匹配小尺寸螺旋桨的负载特性，运转时的扭矩输出更平顺，不需要额外加装复杂的减速结构就能直接驱动桨叶，减少了传动环节的能量损耗，也能压缩整体轴向尺寸，降低飞行器的机头负载重量。定子部分集中排布绕组，通过剖视结构能看到绕组的排布预留了足够的散热间隙，持续大油门输出时，气流可以顺着转子与定子的缝隙带走绕组热量，避免长时间高负载下的磁钢退磁、绕组绝缘层老化问题。安装边界上，这类小尺寸电机的底部预留了标准的十字安装孔位，孔距匹配市面上主流的小型多旋翼机臂安装尺寸，不需要额外定制转接件就能直接固定在碳纤维或者塑料机臂上，顶部的输出轴采用标准轴径设计，能兼容市面上同规格的快拆桨座、普通螺旋桨锁紧件，轴伸长度刚好满足桨座安装与防松螺母的锁紧空间，不会出现轴伸过长导致桨叶晃动、或者轴伸过短无法锁紧的问题。外壳表面做了品牌标识的凹槽设计，既可以在生产环节做视觉定位，也能增加外壳的散热面积，同时转子外壳的边缘做了倒角处理，安装时不会划伤操作人员或者机臂线材。从实际选型角度看，这类KV值的小电机适配的螺旋桨尺寸范围明确，搭配对应规格的电调就能实现稳定的转速控制，在做飞行器结构设计时，可以直接参考其外形轮廓预留安装空间，不需要额外做结构避让，电机的出线位置在底部侧面，走线时可以顺着机臂内部的线槽排布，不会和螺旋桨的转动范围产生干涉。设计时也考虑了日常使用的磕碰问题，转子外壳采用硬质金属材质，轻微的落地磕碰不会导致磁钢移位或者外壳变形，定子的基座部分强度足够，安装时锁紧螺丝的扭矩在常规范围内不会出现基座开裂的问题。
