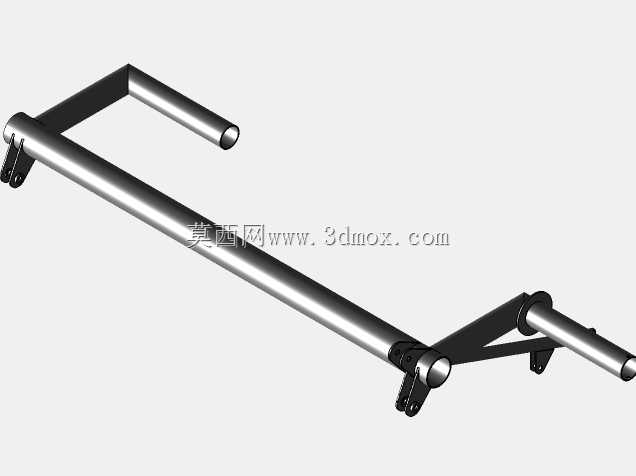

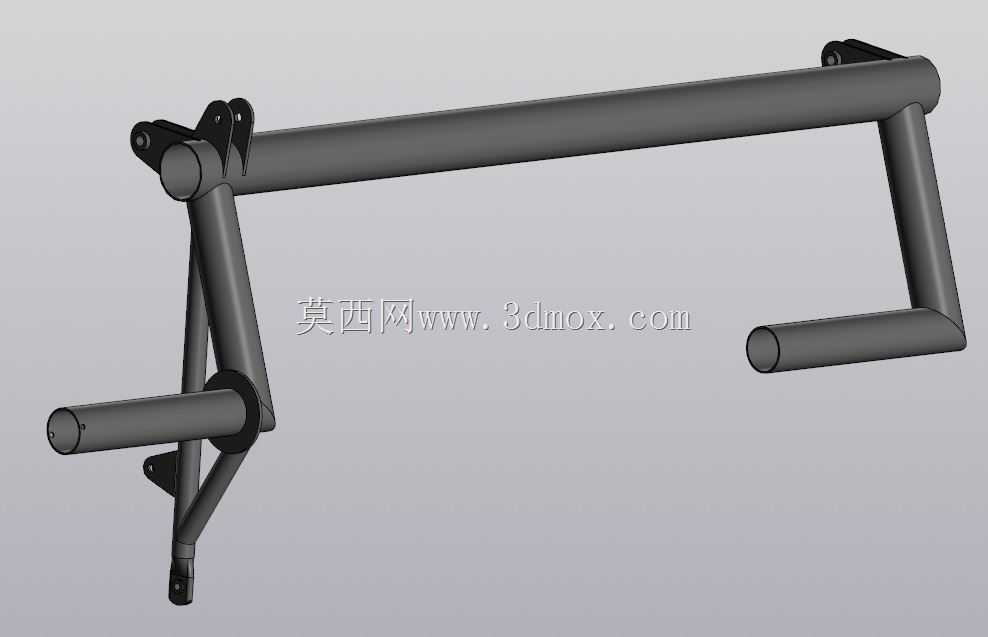

Falco F8右方向舵踏板操纵支架结构

该构件属于轻型固定翼飞机座舱操纵系统的核心承力部件，承担飞行员右舵操纵输入的力传递与结构支撑功能，直接对接方向舵操纵钢索与脚蹬施力端，是飞行过程中实现航向修正、侧风进场、单发故障配平操作的关键传力结构。从实际装机场景来看，该支架安装于座舱前下方仪表板下部的机身隔框站位，左右对称布置的两套踏板支架分别对应左右方向舵操纵输入，飞行员通过脚面施力带动支架绕主铰接轴转动，将线性踩踏力通过支架末端的摇臂转化为钢索的牵拉位移，最终传递至垂尾方向舵摇臂实现舵面偏转。设计层面采用薄壁钢管焊接桁架结构，主承力梁选用符合航空轻量化要求的合金钢管材，通过三角斜撑结构分散踩踏载荷，避免长跨度横梁出现受力形变；主铰接点采用带衬套的转动副设计，预留标准润滑脂注油通道，降低长期往复转动的磨损量，支架上预留的多个安装耳片分别对应脚蹬安装位、钢索张力调节机构固定位、回中弹簧挂载位，所有安装孔位均按照航空标准件的配合公差设计，可直接匹配对应规格的航空螺栓与锁紧垫片。安装边界方面，支架主横梁两端的固定耳片需对接机身纵向隔框的预装接头，安装时需保证主铰接轴的轴线与飞机横轴平行度偏差不超过0.2度，避免操纵过程中出现卡滞或单侧受力不均；踏板安装位的伸出长度适配常规飞行员坐姿下的腿部施力角度，脚蹬面的初始位置与中立位回弹力符合轻型飞机操纵力设计规范，既不会因操纵力过小导致误触发，也不会因力值过大增加长时间飞行的操纵疲劳。结构设计上充分考虑了维护可达性，所有转动铰接点均暴露在座舱维护口盖的可达范围内，无需拆解周边结构即可完成衬套更换、张力调节等日常维护作业，支架表面采用航空级防腐处理，可适应座舱内温湿度变化带来的腐蚀影响，焊接节点均做应力释放处理，避免长期交变载荷下出现焊缝疲劳开裂的问题。
