带静力学仿真分析的阻尼缓冲弹簧结构

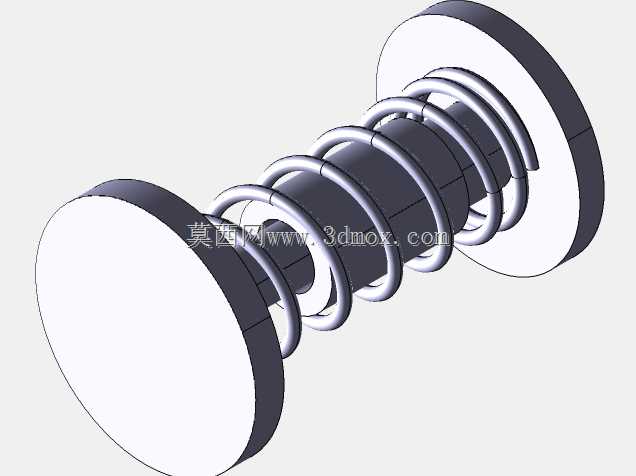

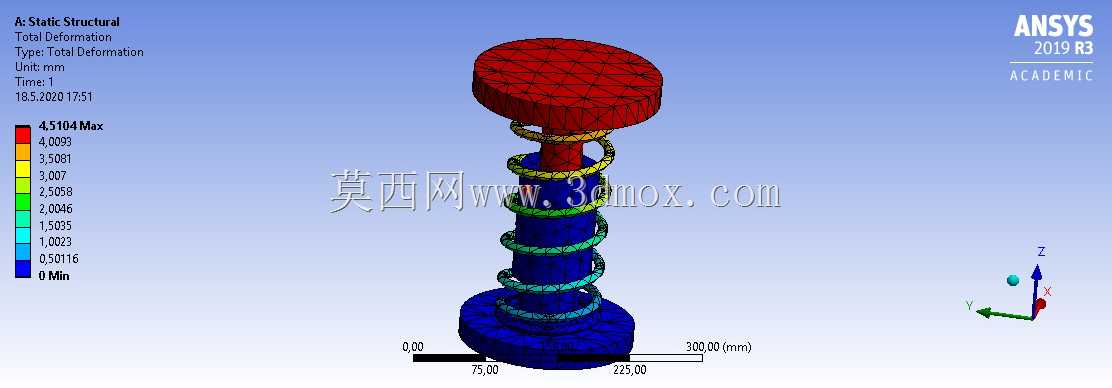

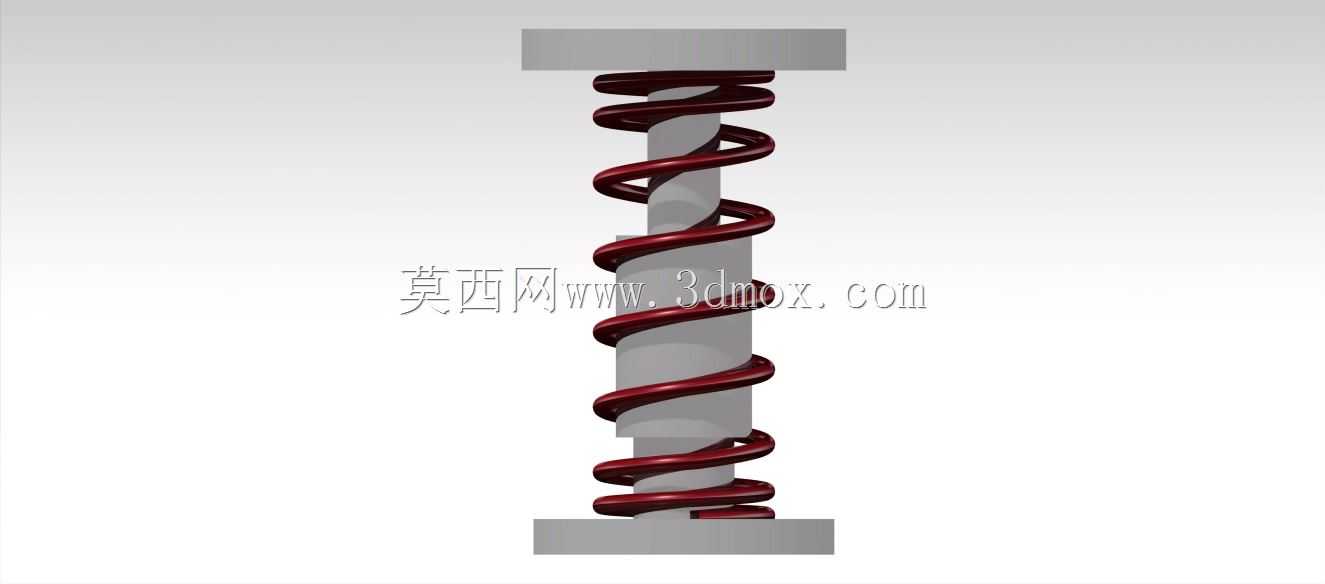

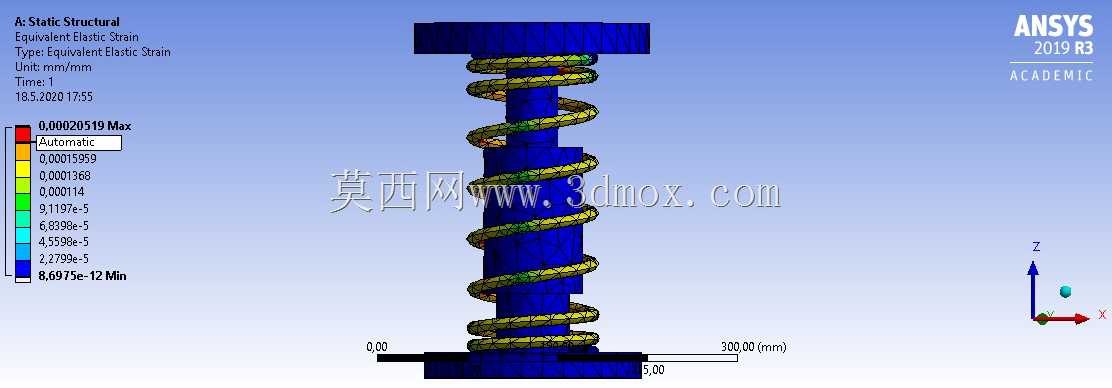

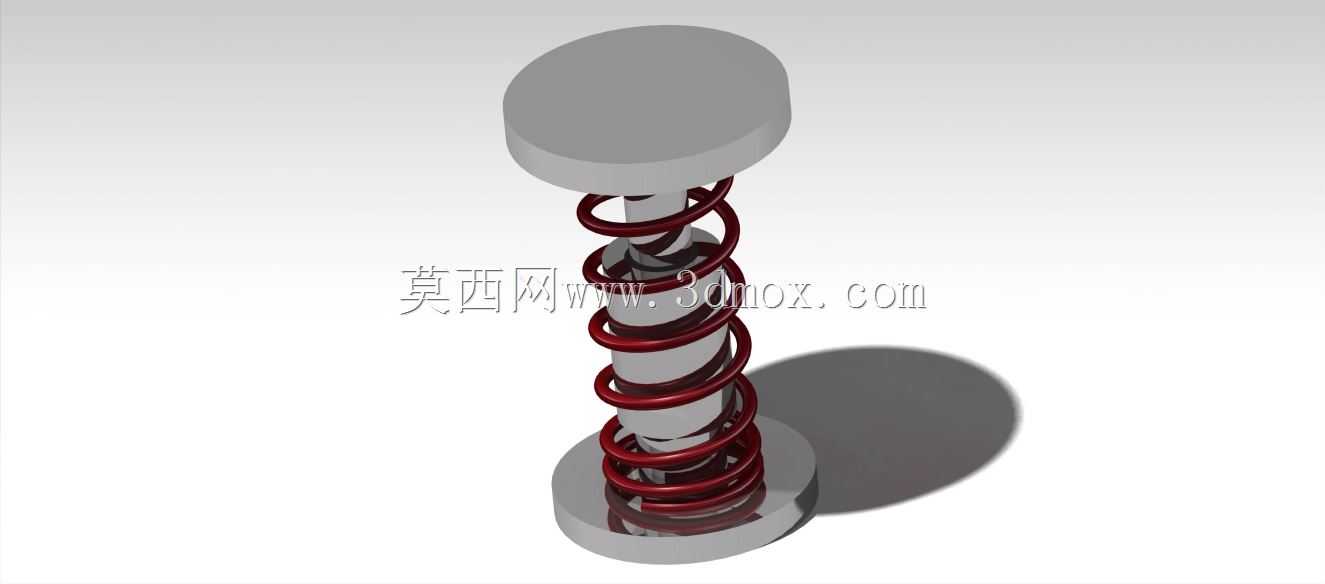

这类阻尼弹簧常被用于车辆悬架系统、工业设备隔振工位、精密仪器缓冲支座等场景，核心作用是吸收瞬时冲击载荷，同时通过自身阻尼特性耗散振动能量，避免冲击直接传递到主体结构造成部件疲劳损坏。从结构设计来看，该弹簧采用圆柱螺旋压缩形式，上下两端设置圆形安装端板，端板表面做平面度处理，保证安装时与对接支座完全贴合，避免偏载导致弹簧局部应力集中提前失效。设计过程中先通过三维建模完成螺旋线扫掠生成弹簧主体，匹配上下端板的连接定位结构，再导入有限元分析模块开展静力学仿真，对上端板施加50N轴向载荷，约束下端板全部自由度，计算整体变形与应力分布，从仿真结果可以看到弹簧圈从上端到下端应力呈现梯度分布，最大变形出现在上端受载位置，符合压缩弹簧受载时的变形规律，验证了结构在额定载荷下的刚度满足使用要求。外形尺寸方面，整体轴向总长度控制在300mm范围内，端板直径匹配常规安装座的孔位间距，安装时无需额外加工转接件，可直接通过端板上的预留孔位完成螺栓固定，适配多数中小载荷隔振场景的安装边界。实际选型应用时，可根据目标隔振频率调整弹簧丝直径、有效圈数与节距参数，匹配不同的刚度需求，同时端板的厚度也可根据安装面的承压要求做对应调整，保证长期受载下端板不会出现压溃变形。这类弹簧在车辆底盘悬架中可配合减震器共同作用，过滤路面传递的颠簸振动，在工业冲压设备周边则可用于缓冲模具合模时的瞬时冲击力，在精密检测设备台架下能隔绝周边设备传递的微幅振动，保证检测精度。设计时需要重点关注弹簧的并圈位置处理，避免工作过程中弹簧圈之间出现刚性碰撞产生异响，同时要校核极限压缩状态下的弹簧应力，确保在最大冲击载荷下不会出现塑性变形，保证长期使用的结构可靠性。
