航模无刷40A电子调速器结构设计

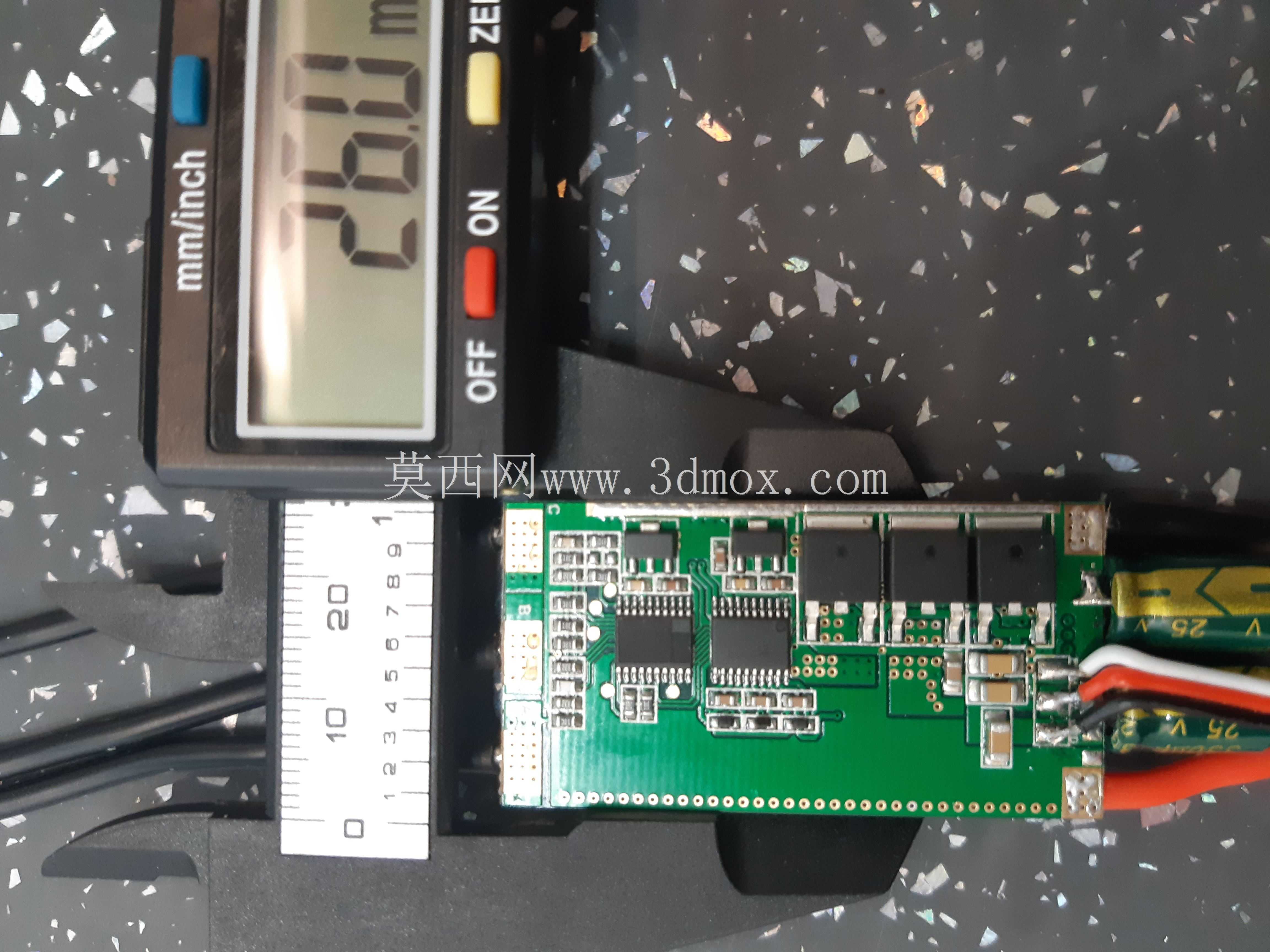

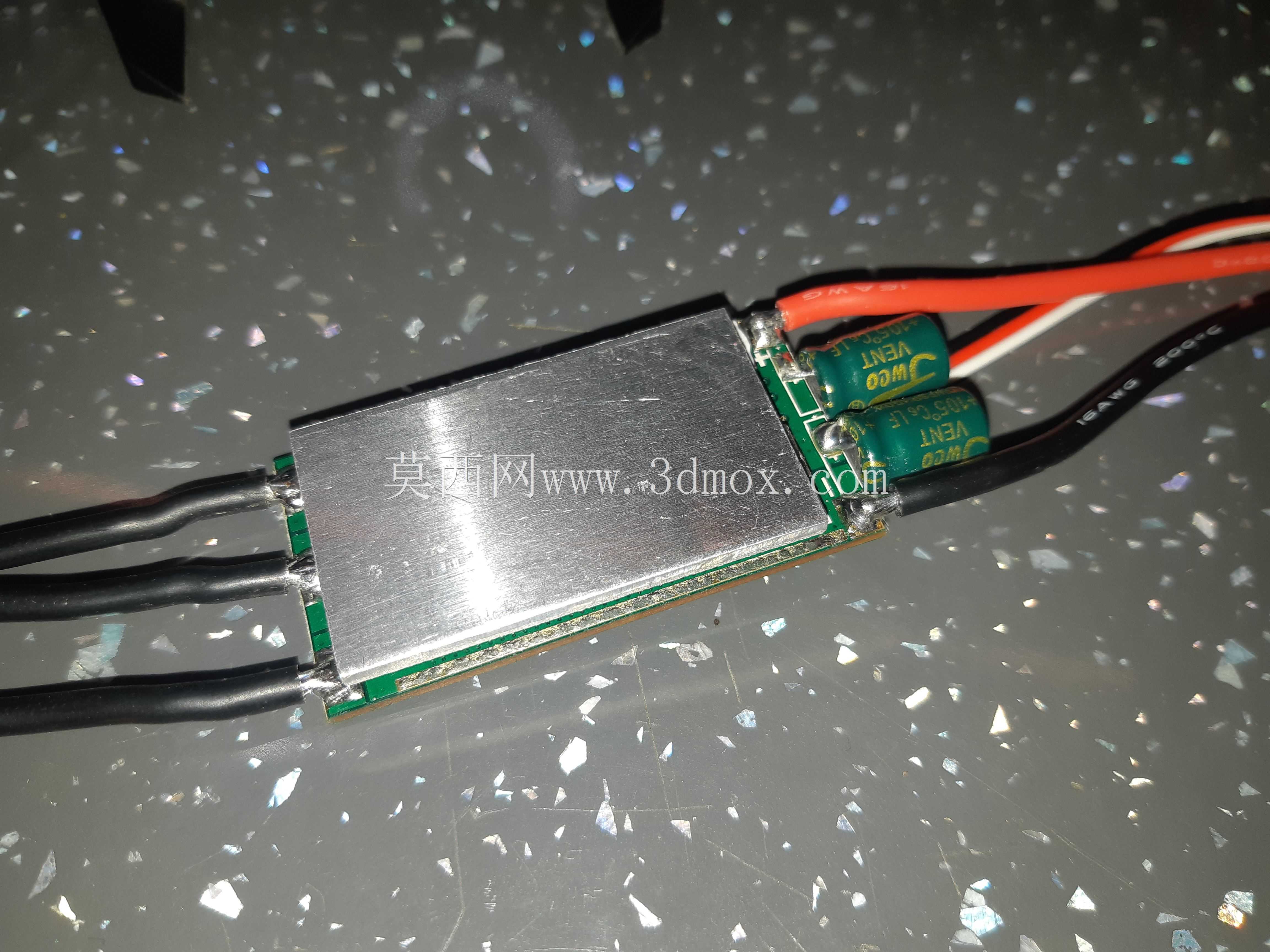

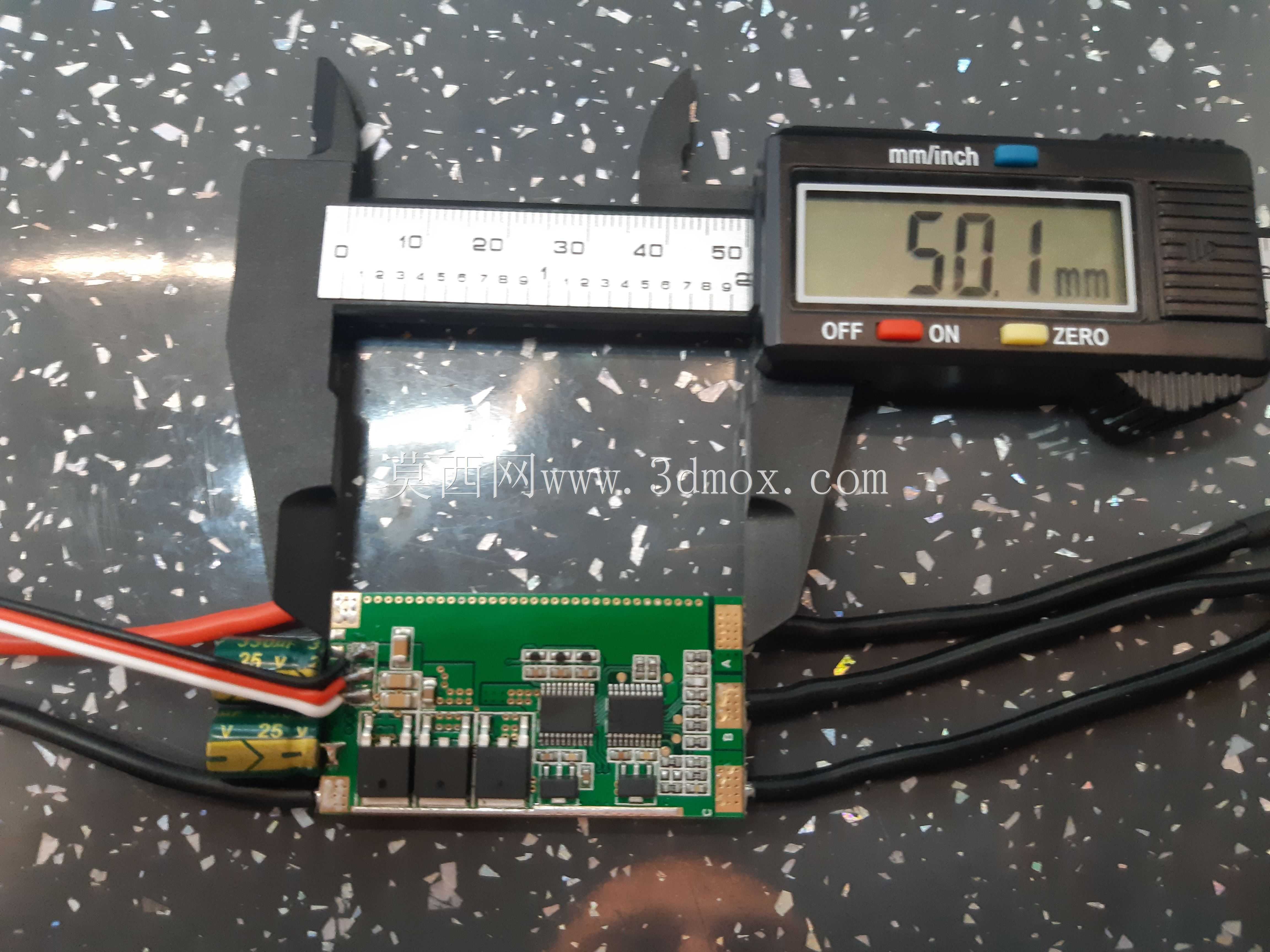

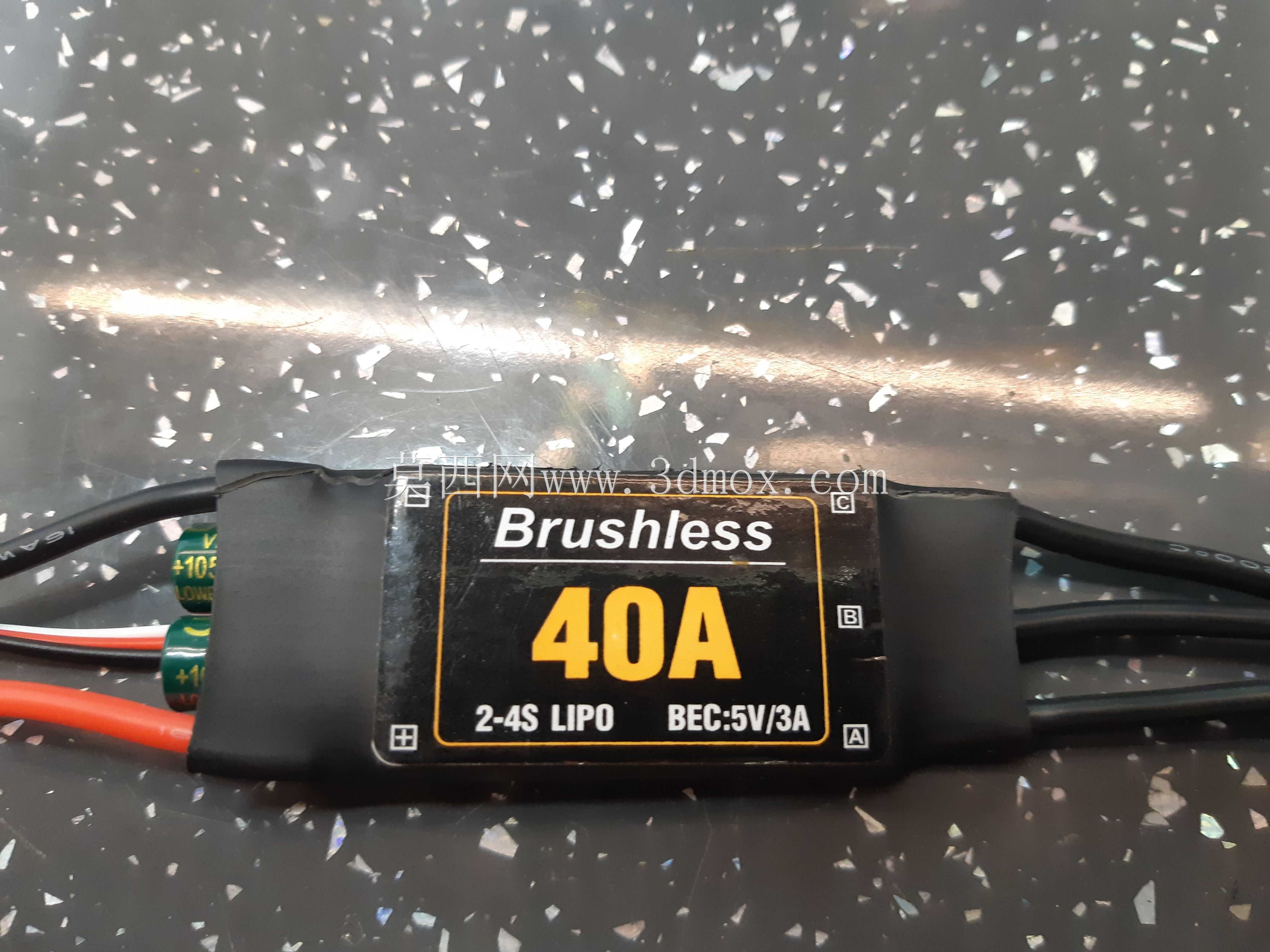

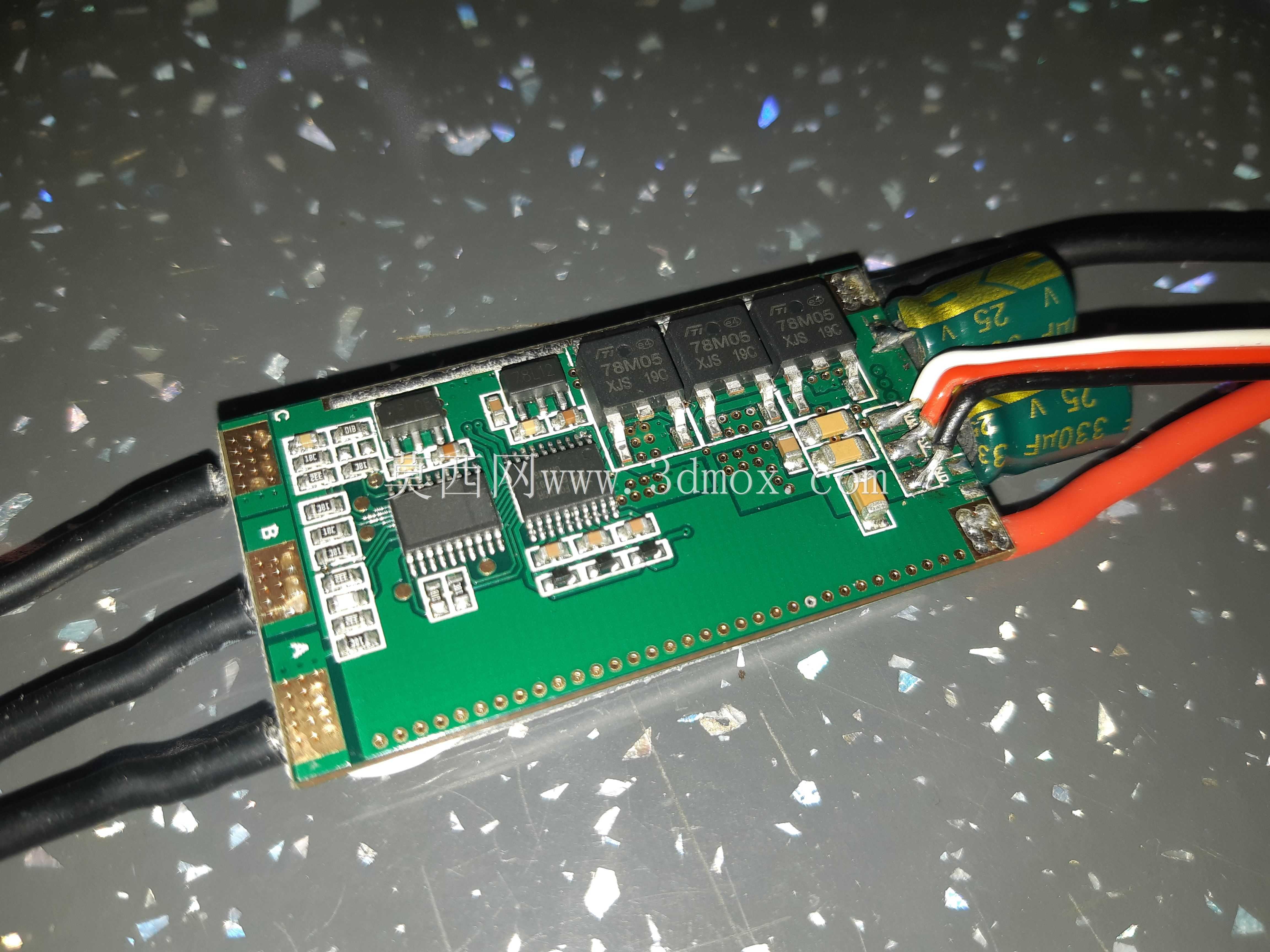

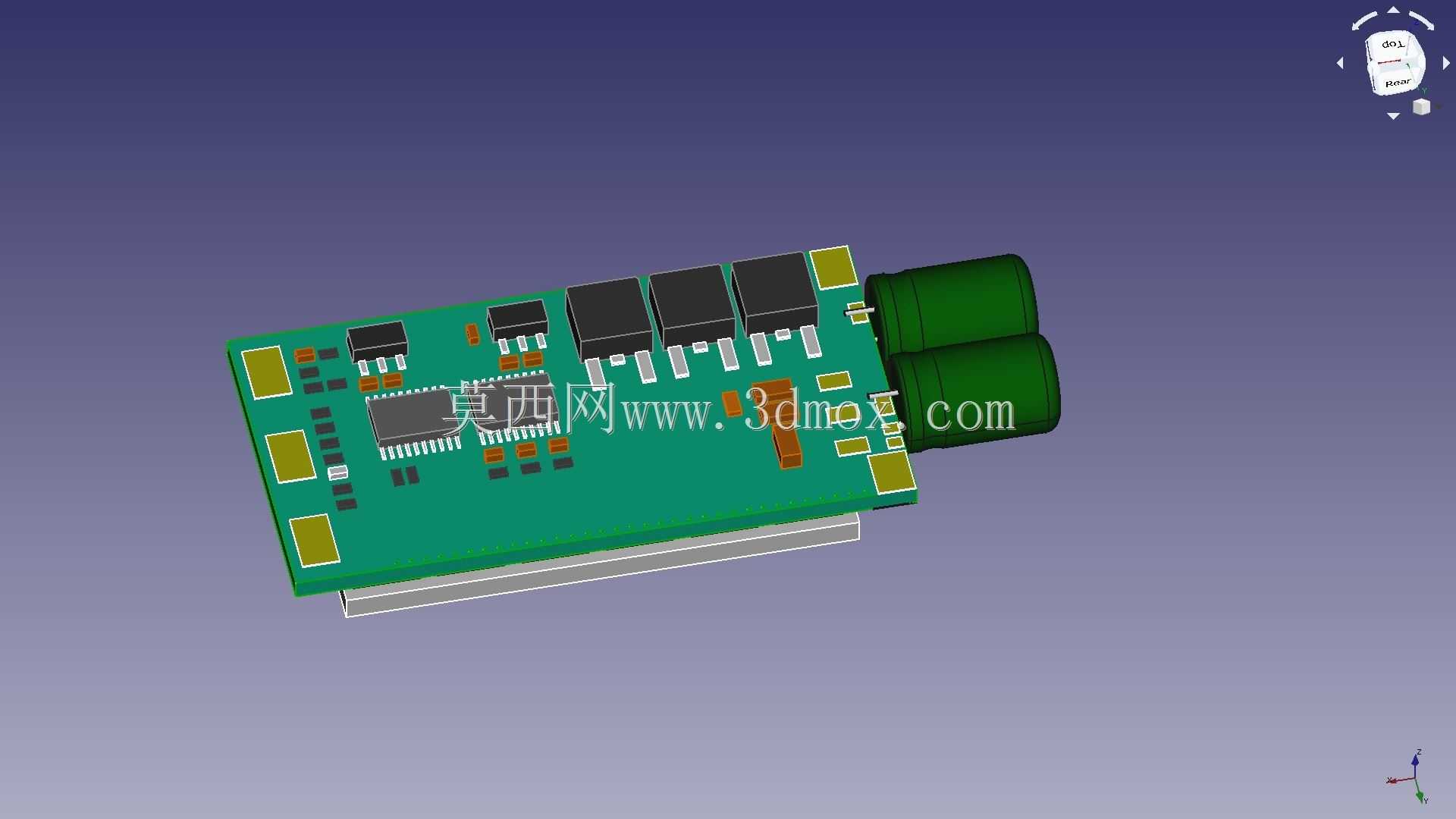

在航模动力系统的选型匹配环节，40A规格的无刷电调是连接飞控输出信号与无刷电机动力输出的核心枢纽，直接决定动力响应的平顺性与大负载工况下的供电稳定性。这款适配2-4S锂聚合物电池的无刷电调，自带5V/3A的BEC输出回路，可直接为飞控板、舵机等机载低压用电设备供电，省去额外搭载独立降压模块的冗余重量，对于寸级多旋翼航拍机、1米翼展以内的固定翼航模而言，刚好匹配2212、2216系列常用无刷电机的持续电流需求，避免小规格电调长时间满负载过热触发保护，也不会因电调电流冗余过大带来不必要的自重增加。从结构设计维度看，整体采用灌封全包覆的热缩外壳封装，核心功率板与信号处理板完全被耐高温环氧树脂灌封层包裹，既可以隔绝航模飞行过程中可能遇到的雨滴、草屑、沙尘侵入，也能在炸机触地时缓冲冲击力，降低电路板元器件受冲击脱焊的概率。外壳表面的参数标识采用耐摩擦的丝印工艺，在日常插拔线材、调整安装位置的过程中不会轻易磨掉参数标注，方便装机时快速核对适配电池规格与电流参数。安装边界上，主体核心封装区域尺寸控制在26×50毫米范围内，厚度仅匹配常规航模电调的通用安装尺寸，可直接通过尼龙扎带固定在多旋翼机臂的碳管侧面，或是固定翼机身的设备舱预留空位，不需要额外定制安装转接件，出线端采用动力线与信号线分侧布局的设计，大电流动力线与弱信号信号线分开排布，可减少大电流通断时的电磁干扰对飞控信号传输的影响，避免飞行过程中出现信号抖动、动力输出迟滞的问题。实际装机调试时，这款电调的油门行程校准逻辑兼容市面上绝大多数主流航模飞控的输出协议，不需要额外刷写固件即可完成基础的动力匹配，自带的低压保护阈值可根据搭载的锂电池节数自动适配，当电池电压降到安全阈值以下时会逐步降低动力输出，提醒操作人员及时返航，避免电池过放造成不可逆的电芯损坏。散热设计上，外壳两侧预留的MOS管贴合区域可在大电流持续输出时将热量快速传导到外层热缩膜表面，搭配飞行过程中的自然气流即可满足常规飞行工况的散热需求，不需要额外加装散热风扇增加自重与故障点，对于追求轻量化的航模装机场景而言，这种平衡散热效率与自重的设计思路，刚好契合航模动力配件的设计核心逻辑。
