适配多规格螺旋桨的航模飞机整流头锥

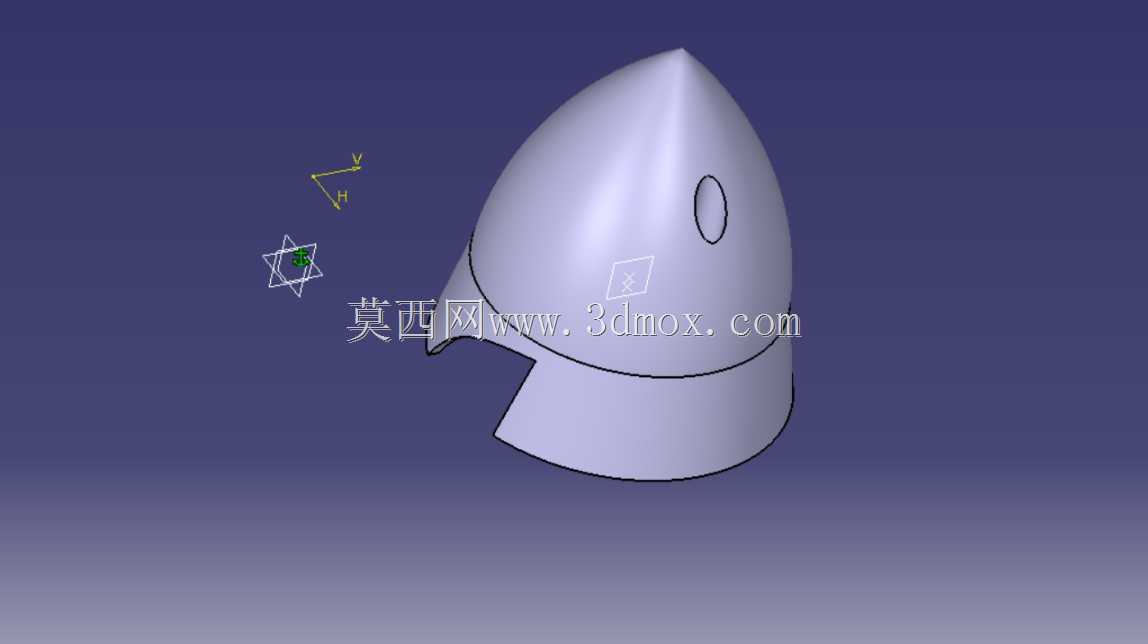

在航模及小型无人飞行器的结构设计环节，机头整流部件的气动表现直接影响整机飞行效率，这款头锥结构正是针对小级别电动固定翼飞行器开发的前端整流构件。日常外场飞行时，不少玩家会遇到不同螺距螺旋桨更换后，机头区域气流紊乱导致拉力损失、飞行续航缩水的问题，这款构件的设计初衷就是解决这一实际痛点，通过顺滑的曲面过渡梳理机头来流，减少螺旋桨工作时的根部紊流，同时为电机前端提供防护，避免降落擦地、低空穿障时磕碰电机轴与绕组。从结构设计逻辑来看，整体采用回转曲面构型，尖部做了小圆弧钝化处理，既保证气动减阻效果，也能避免尖锐端头在搬运、调试过程中造成划伤，侧面预留的椭圆开孔是为了适配桨罩快拆结构，外场调整桨平衡、更换螺旋桨时不需要完全拆下整个头锥，就能完成桨夹螺丝的松紧操作，大幅提升外场调试效率。下部的开槽结构是安装定位的核心设计，开槽的尺寸边界刚好适配对应级别电机座的安装凸台，装配时可以直接卡入定位，不需要额外做对位标记，配合少量紧固胶就能保证飞行过程中不会出现松脱移位，避免头锥偏心带来的整机振动问题。尺寸设计上，整体最大直径控制在63毫米，刚好覆盖对应级别电机的外径，不会因为直径过大额外增加迎风阻力，也不会因为直径过小无法完全覆盖电机与桨夹的衔接区域；底座轴向长度68毫米，这个长度是经过多轮飞行测试验证的，既可以给电机前端留出足够的散热间隙，避免头锥完全包裹电机导致热量积聚，也能保证曲面过渡段足够长，让气流可以顺滑流向螺旋桨盘面，提升螺旋桨的工作效率。适配场景覆盖使用10x6、10x7、10x8规格螺旋桨的小型固定翼航模、小型无人侦察机以及入门级FPV固定翼飞行器，不管是休闲飞行动作练习，还是小载重航拍作业，这款头锥都能在不额外增加过多重量的前提下，优化整机前端气动表现。建模过程中曲面的曲率连续性做了专门调整，整个外表面没有曲率突变的折角，不管是采用3D打印制作，还是通过吸塑工艺批量生产，都能保证表面顺滑度，不会因为曲面缺陷带来额外的气流阻力；壁厚设计也兼顾了强度与重量需求，日常飞行中的轻微擦碰、降落时的草面摩擦都不会造成结构开裂，同时整体重量控制在合理区间，不会给机头增加过多配重负担，减少整机重心调整的工作量。
