离心式流体输送用曲面叶片推动轮结构

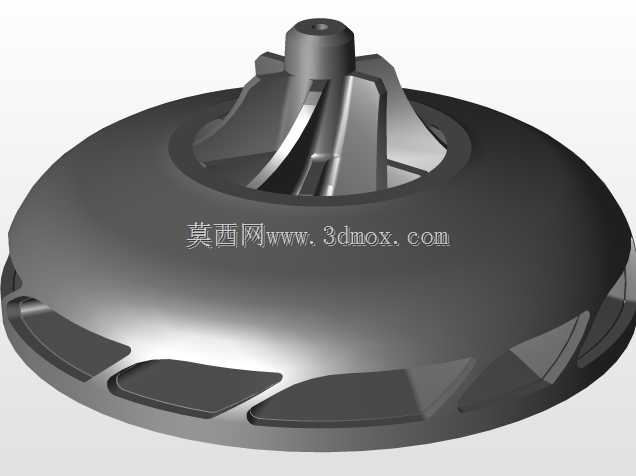

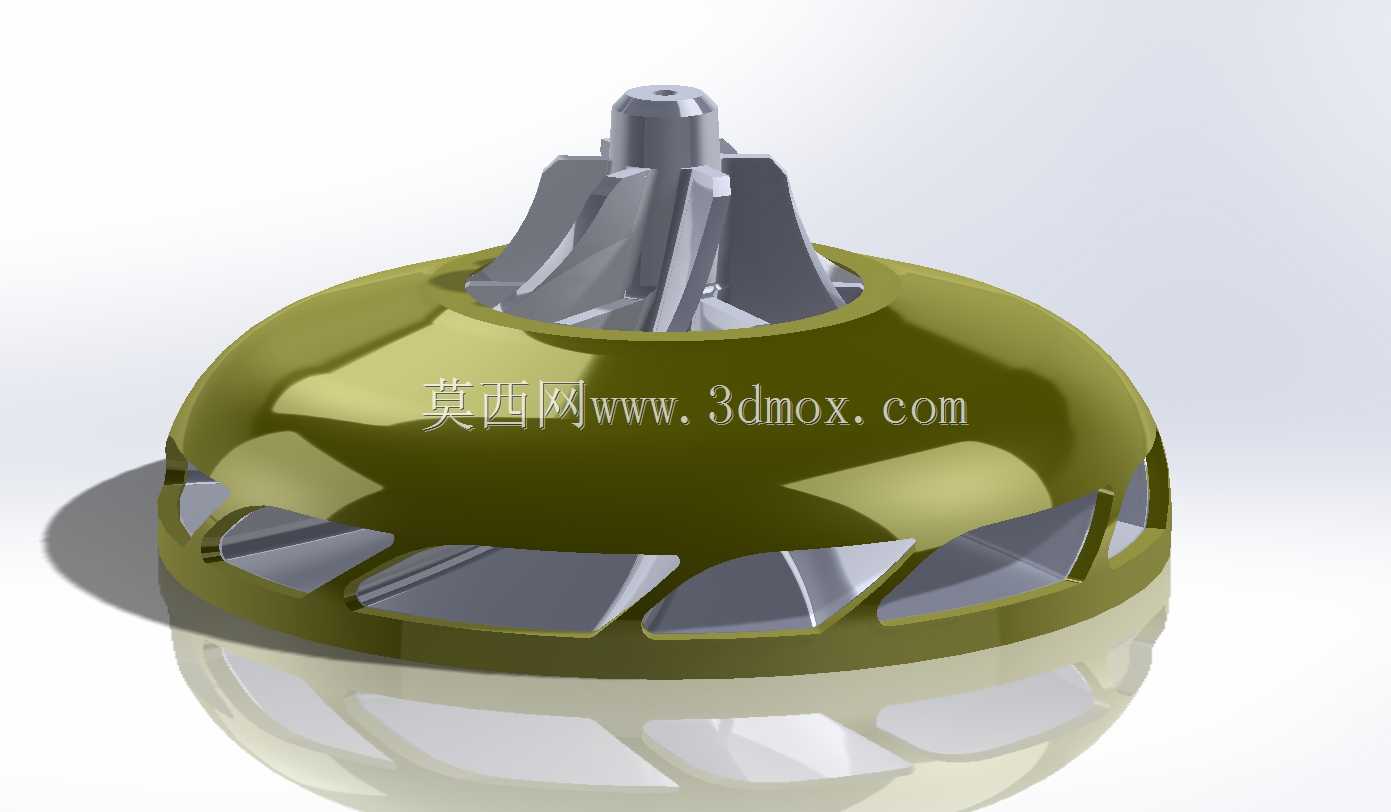

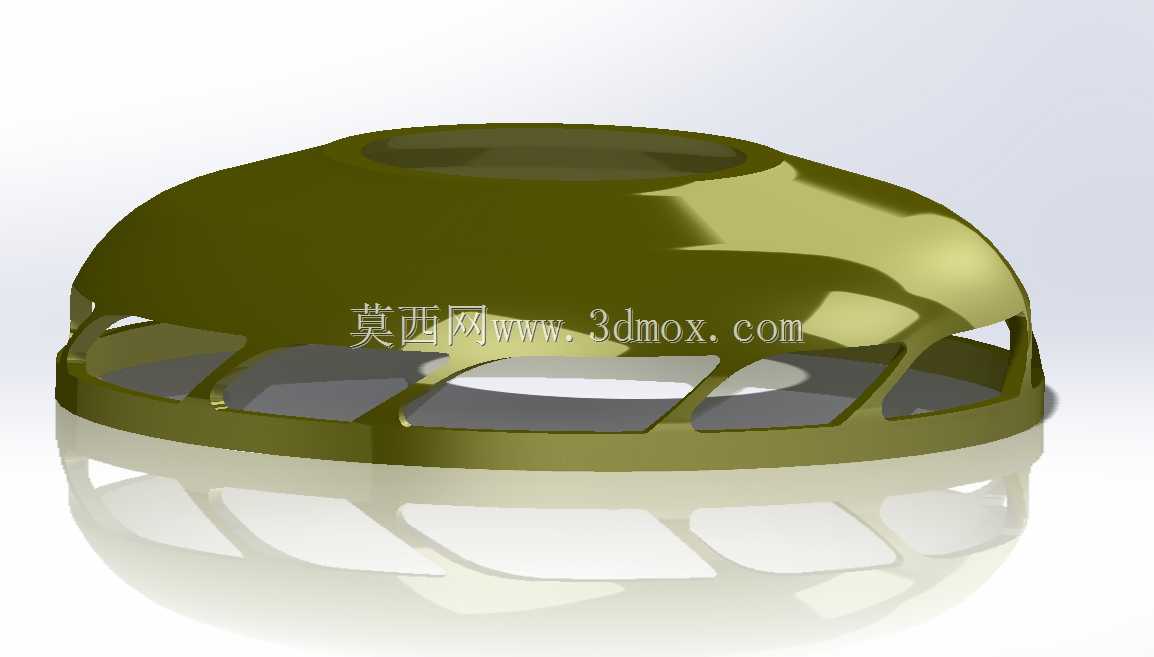

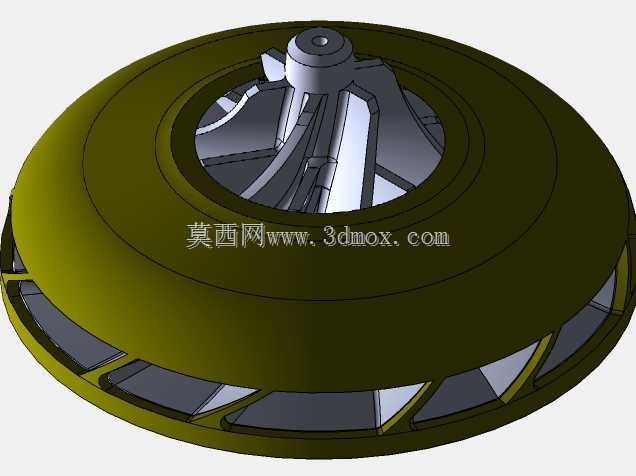

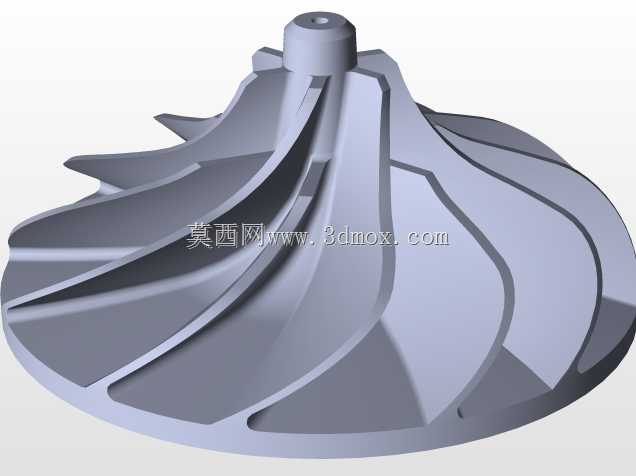

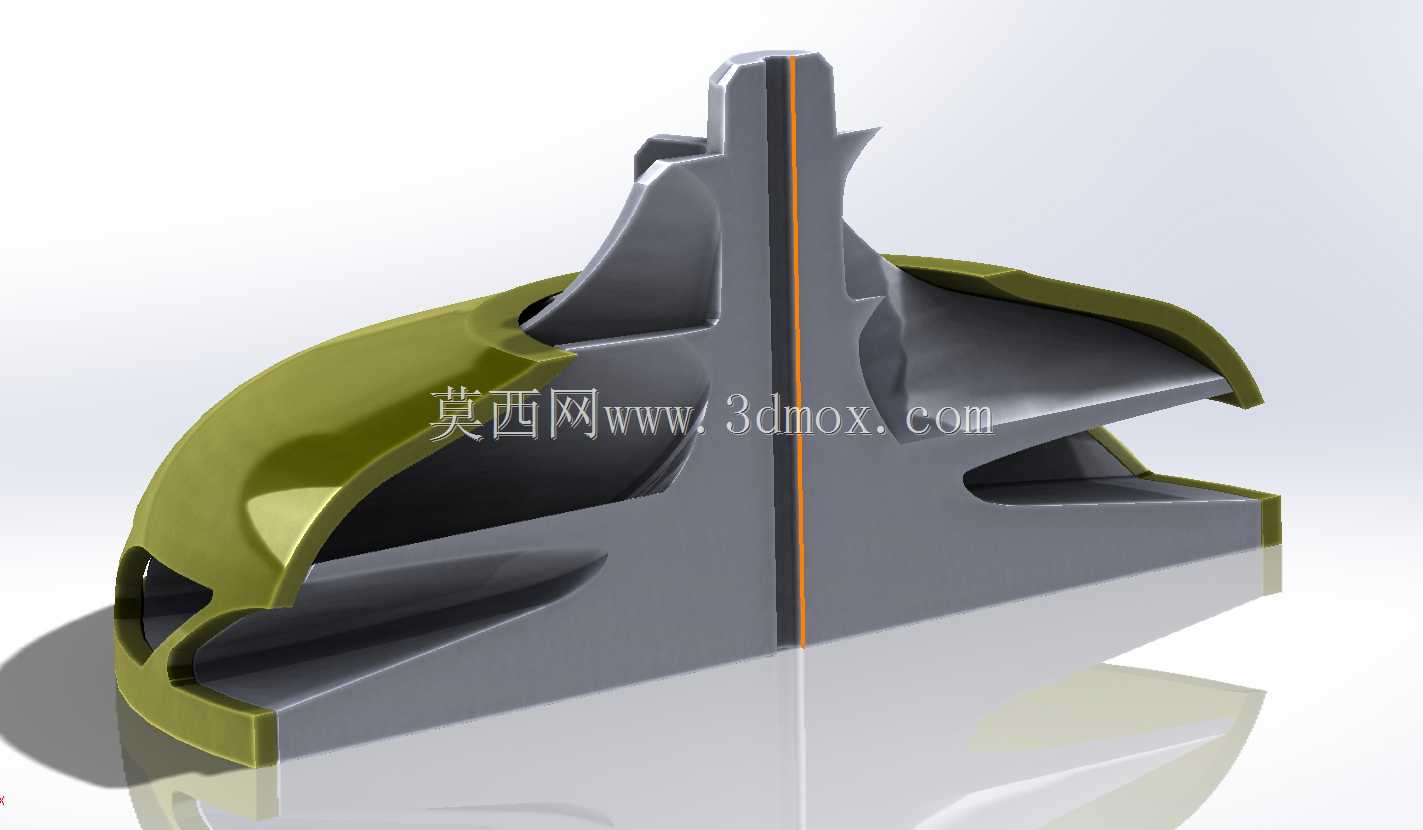

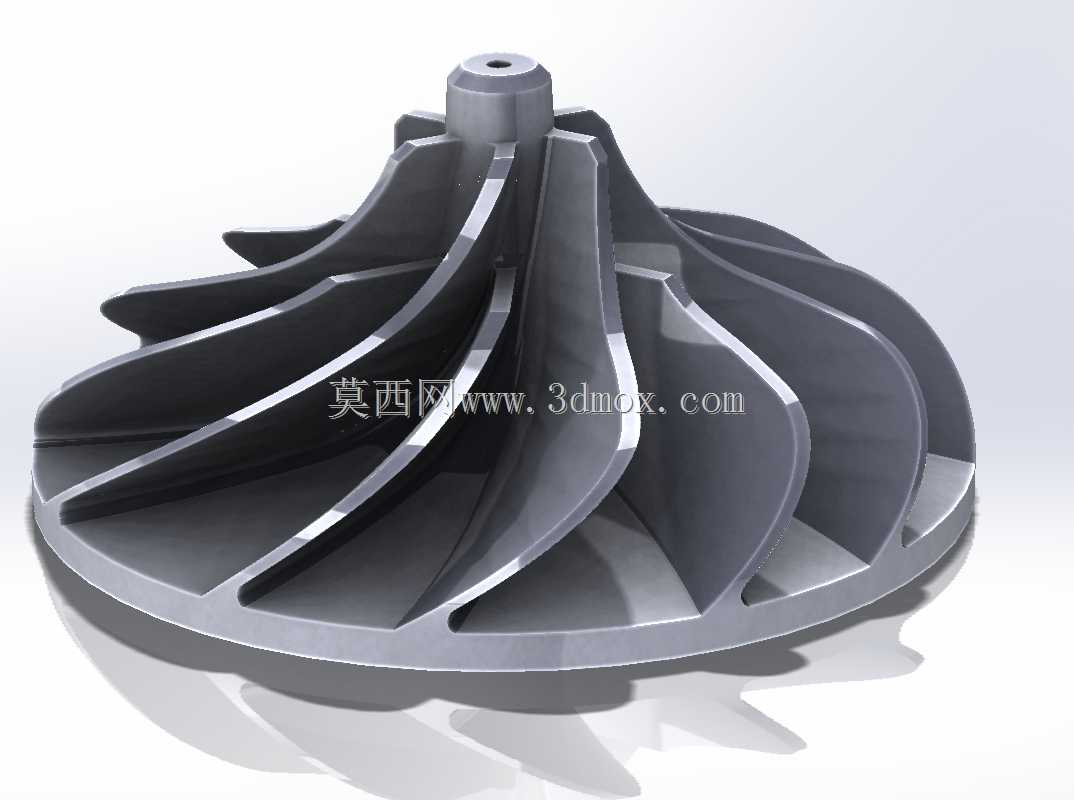

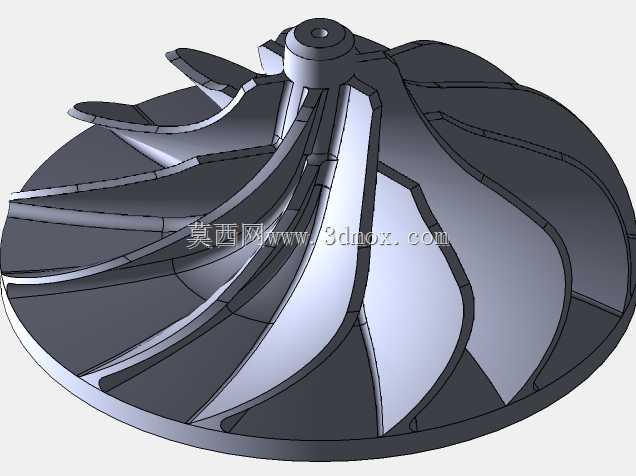

该结构属于离心式流体动力转换核心部件，常见应用场景覆盖中低压离心通风设备、小型清水离心泵、工业除尘引风单元以及部分物料气力输送系统，核心作用是通过自身高速旋转将输入轴的机械能转化为流经流道的流体动能与压力能，实现流体的定向增压输送。从实际使用工况来看，这类带后向曲面叶片的推动轮，相比直叶片结构在运行时的流道涡流损失更小，相同转速下的气动或液动效率更高，同时运行噪音更低，适配对运行平稳性有一定要求的民用及工业通用流体设备。设计层面上，叶片采用空间扭曲曲面构型，每片叶片的进出口安装角沿轮盘径向做连续渐变调整，目的是匹配流体从轴向进入轮腔后转向径向流出的运动轨迹，减少流体在叶片表面的脱流、冲击损失；轮盘与中心轮毂采用一体化过渡结构，轮毂中心设置的轴孔用于与驱动输出轴配合，轴孔顶端的沉孔结构可容纳轴端锁紧件，避免运转时锁紧结构突出干扰进风流场。轮盖侧的叶片外缘做了等厚切边处理，与设备壳体的蜗壳流道内壁保持均匀的设计间隙，既避免运转时的动静部件刮擦，也能减少间隙处的流体回流损失。从安装边界来看，该推动轮的轴向安装尺寸以轮毂下端面为定位基准，与驱动轴的配合段长度需匹配轴伸尺寸，径向最大尺寸为叶片外缘的回转直径，选型时需确认对应设备蜗壳的内腔直径预留足够安全间隙，避免运转时叶片与壳体发生碰擦；叶片与轮盘的连接位置做了圆弧过渡处理，可降低高速旋转时的应力集中，提升结构的抗疲劳强度，适配长期连续运转的工况需求。实际建模过程中，叶片曲面需通过多截面放样结合曲面修剪完成，每片叶片的周向等分角度需严格控制，避免因叶片分布不均导致运转时出现动不平衡量，后续生产加工前还需基于该三维模型做动平衡仿真校核，在轮盘指定位置预留去重区域，满足成品的动平衡精度要求。
