小型折叠翼滑翔制导弹药结构设计

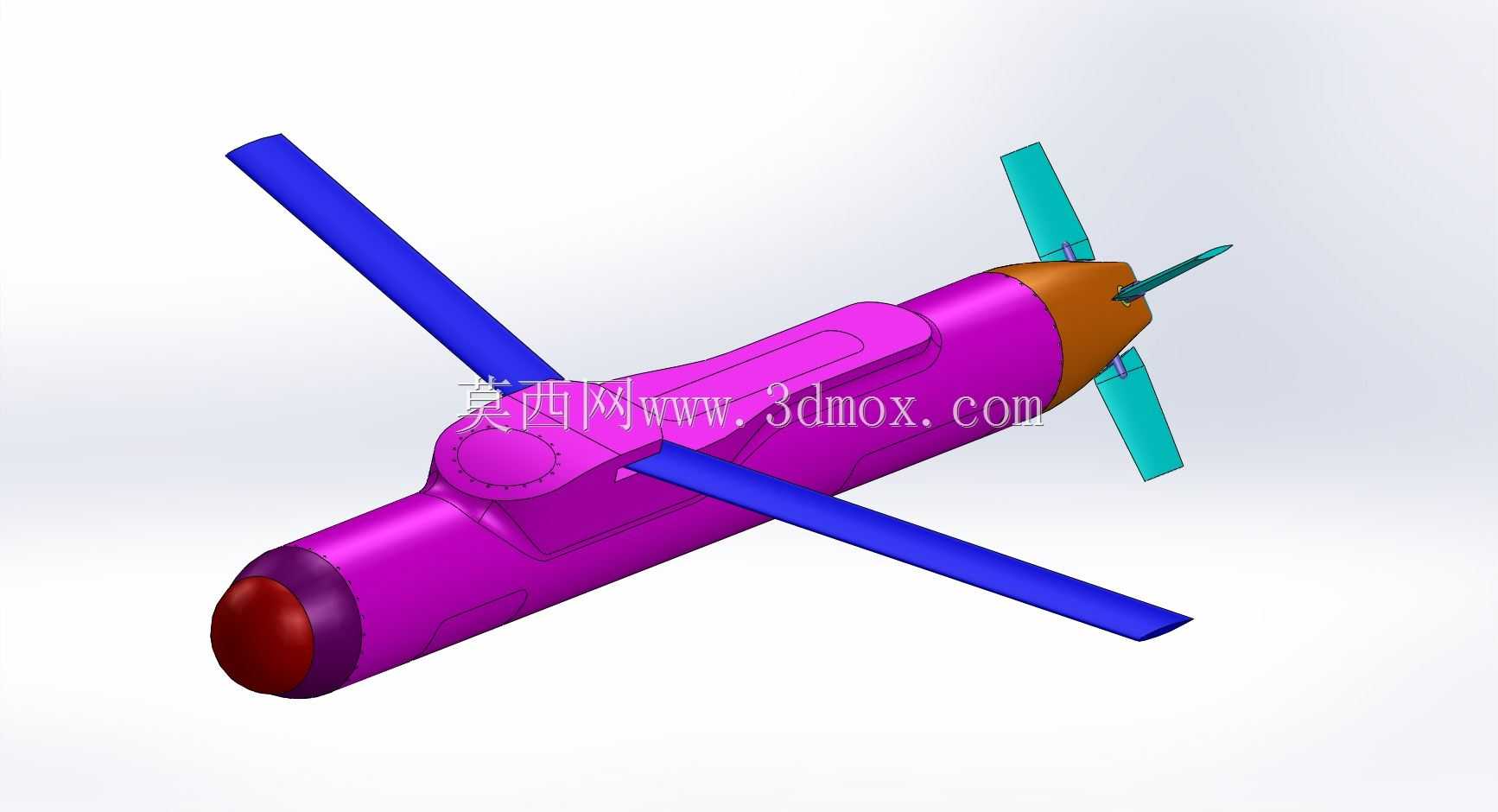

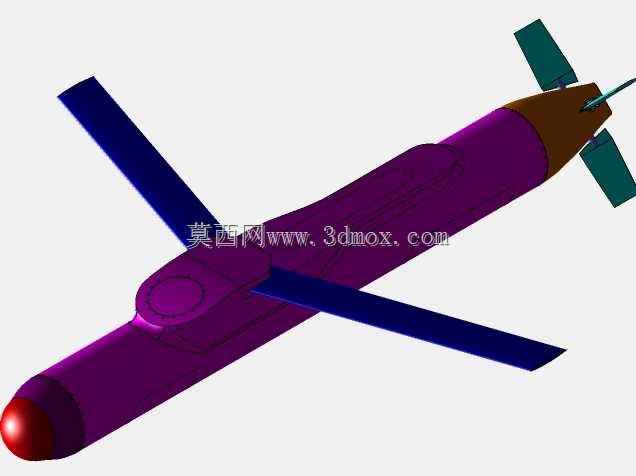

该款滑翔弹药结构主要适配小型机载投放、单兵便携发射场景，可在无主动动力段依托气动升力实现远距离滑翔飞行，大幅提升发射平台的生存概率，避免投放单元过早暴露在敌方防空火力范围内。弹体整体采用长径比优化的圆柱段加卵形头部设计，头部预留导引头安装舱段，可根据任务需求换装红外、卫星或半主动激光导引模块，弹身中部设置的折叠长直翼在存储、发射阶段处于收拢贴合弹体状态，出筒后依靠弹性机构自动展开锁定，为全弹提供滑翔阶段所需的主升力，翼型选用低速高升阻比的平直翼构型，兼顾亚音速滑翔阶段的升力系数与结构强度，避免大翼展带来的颤振风险。弹体尾部设置四片呈X型布局的小型尾翼，其中两片为固定安定面，另外两片可联动偏转，用于滑翔段的飞行姿态修正，配合弹载制导模块实现航迹调整与末端落点精度控制，尾段同时预留了减速伞舱或小型助推发动机的安装接口，可适配不同发射平台的初速需求。设计阶段重点考量了存储运输的尺寸边界，收拢状态下弹体最大外径不超过单兵发射筒、小型无人机挂架的适配尺寸，展开后的翼展控制在2米量级，既保证足够的滑翔升阻比，又避免翼展过大带来的挂装适配难题。弹体内部按功能划分了导引头舱、战斗部舱、制导控制舱、舵机驱动舱四个核心舱段，各舱段采用法兰盘加定位销的连接方式，便于野外条件下的快速组装与模块更换，弹身表面的凸起结构仅保留必要的线缆检修口与翼面转轴座，尽可能降低飞行过程中的寄生阻力。在结构强度校核环节，重点对翼面展开锁定机构、尾翼舵机连接部位做了过载冗余设计，可承受发射阶段的瞬时大过载与滑翔阶段的气动载荷，弹体头部的卵形头罩采用透波材料适配结构，不会对导引头的信号收发造成干扰，整体结构在满足功能需求的前提下尽可能压缩了非必要结构重量，为战斗部与制导模块预留了足够的重量配额。
