机载小型风力涡轮发电装置结构设计

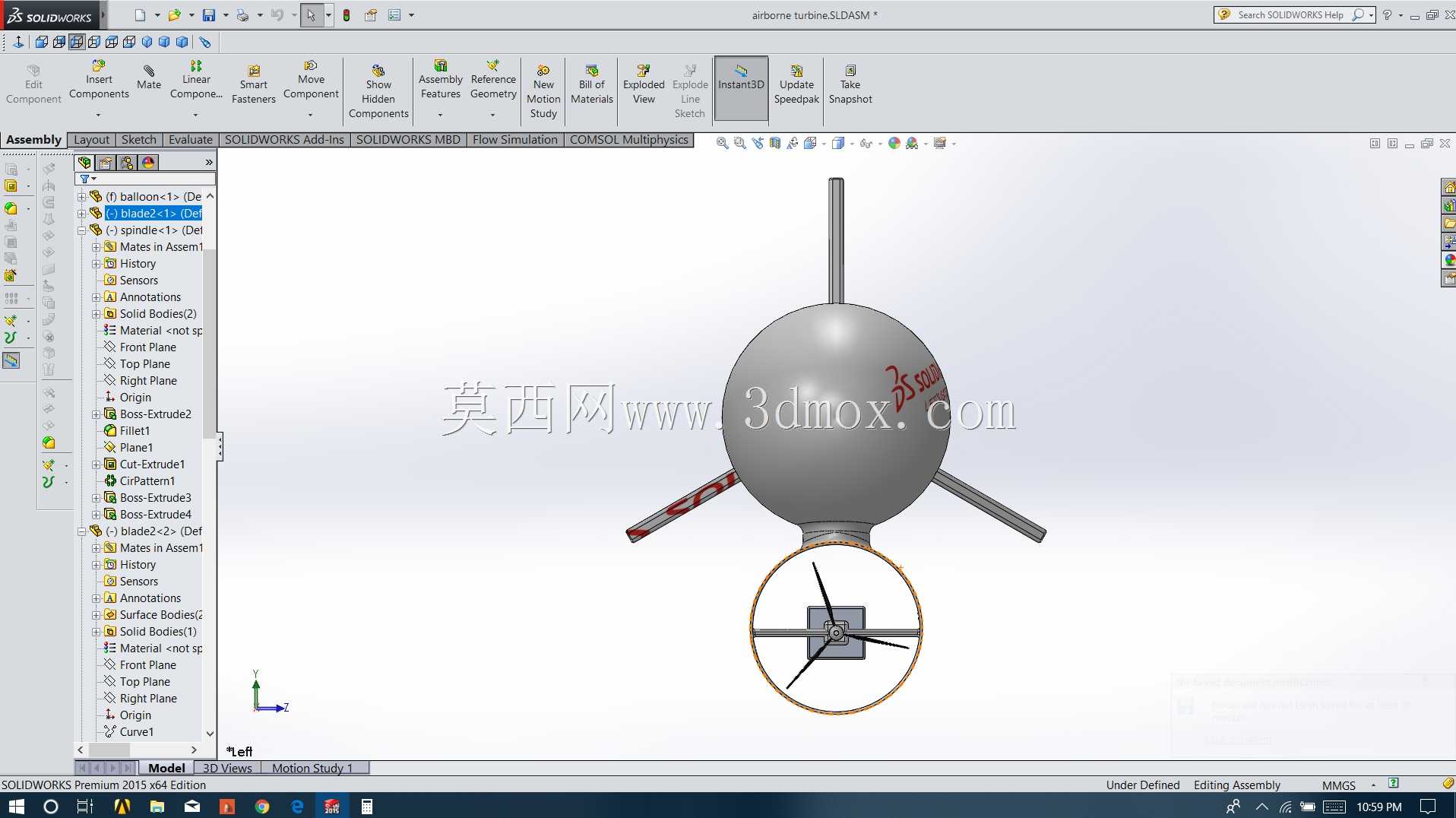

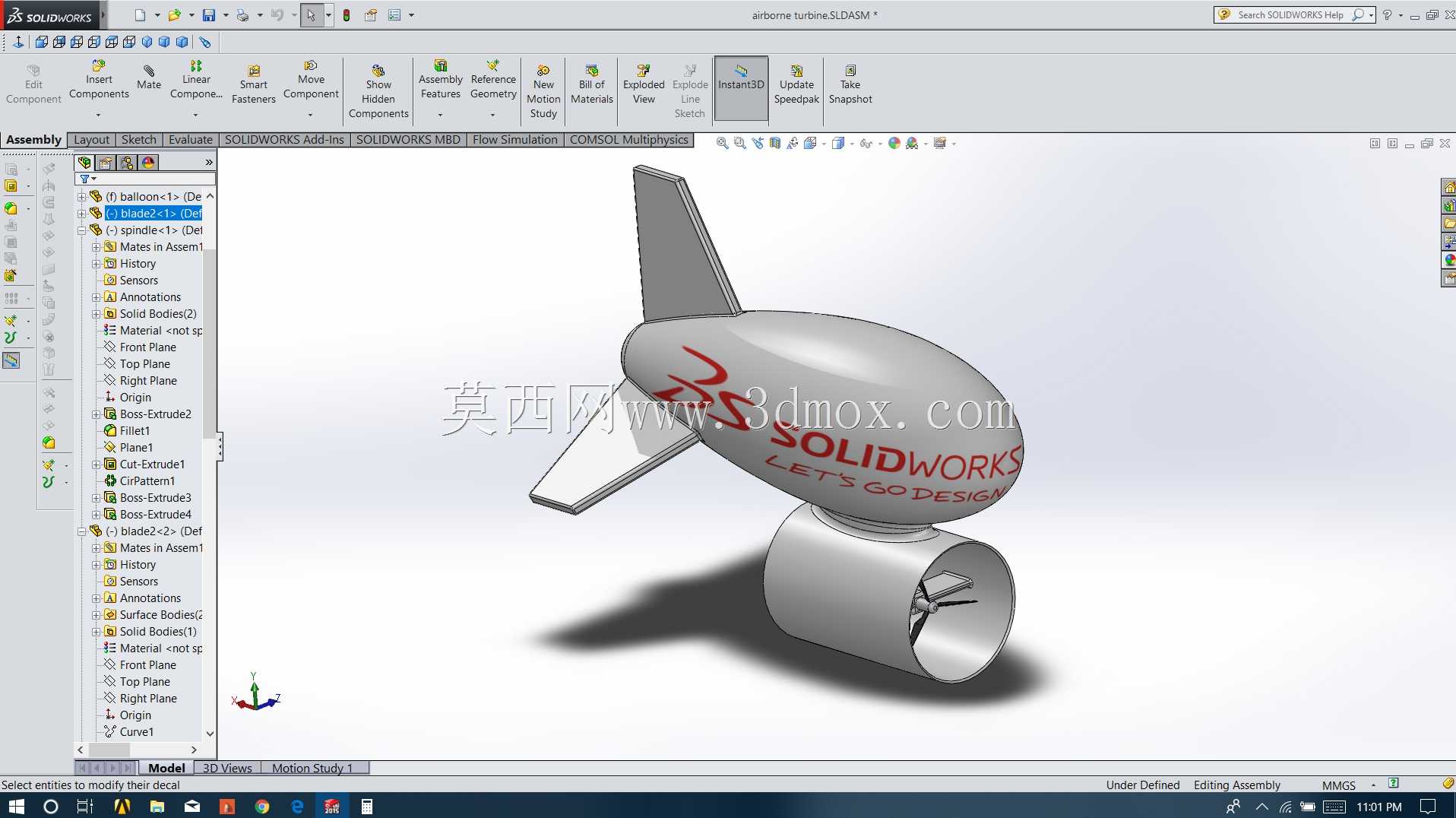

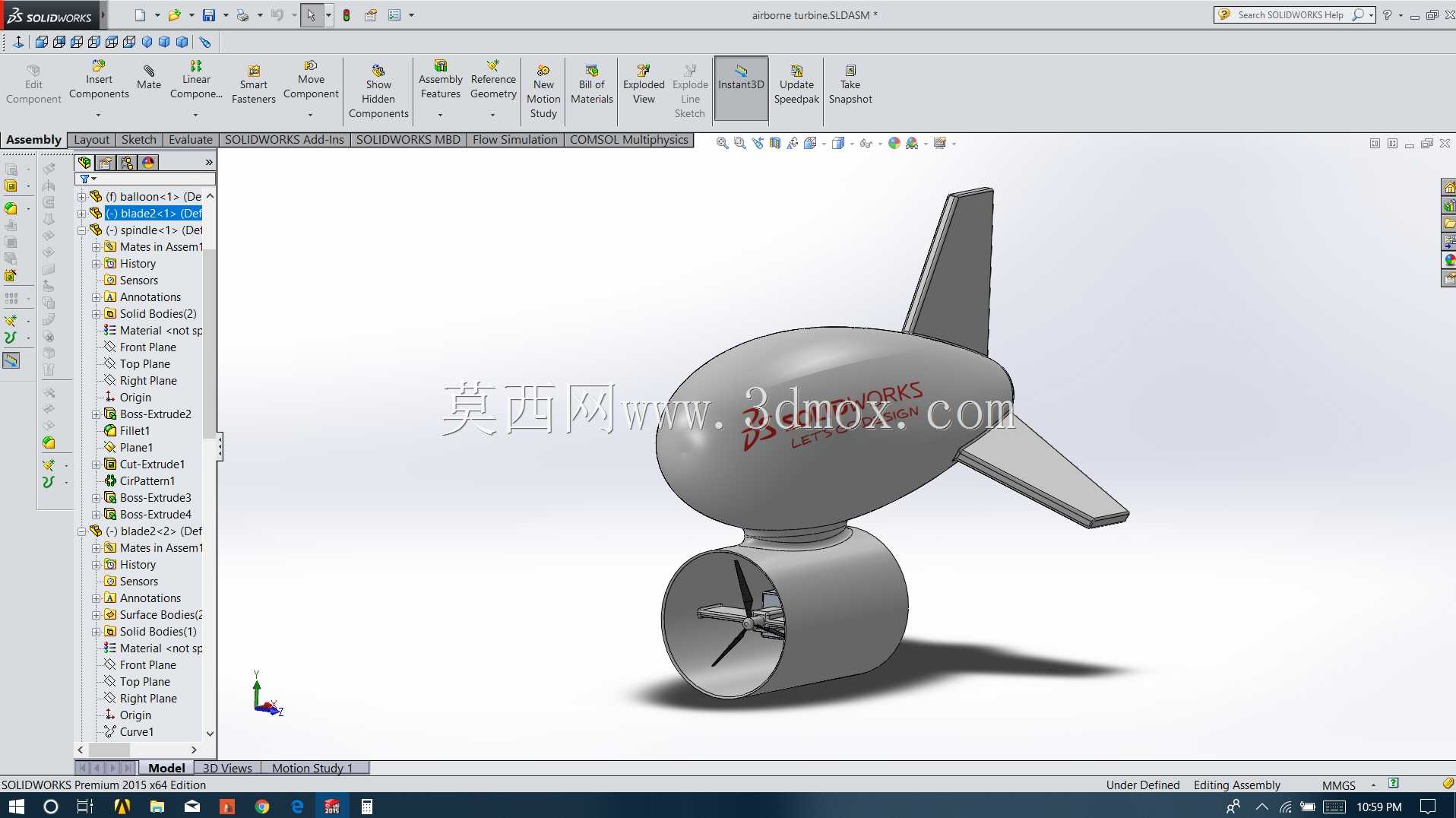

这款机载风力涡轮装置主要适配小型飞行器、浮空探测平台的机载供电场景，在飞行器巡航或浮空驻留阶段，可借助迎面来流驱动涡轮转动，将风能转化为电能补充机载设备功耗，降低机载储能电池的负载压力，延长平台的连续作业时长。从结构设计逻辑来看，整体采用流线型椭球整流舱搭配尾翼稳定结构，整流舱曲面完全按照空气动力学特性做顺滑过渡，可大幅降低飞行过程中的迎风阻力，避免在舱体尾部形成紊流区影响涡轮的来流稳定性；尾翼采用垂直尾翼加两侧平尾的布局，在来流作用下可自动调整装置朝向，始终让涡轮进气端正对迎风方向，无需额外加装转向驱动机构即可保证捕风效率。下部的涵道式涡轮组件是核心做功单元，涵道内壁做了收敛型流道设计，可提升进入涡轮区域的气流流速，让叶片在较低来流速度下也能获得足够扭矩驱动内置发电模块，同时涵道结构可对涡轮叶片形成物理防护，避免飞行过程中杂物撞击叶片造成结构损坏，也能降低叶片高速转动产生的气动噪声。安装边界方面，装置底部设置有标准连接法兰接口，可直接适配机载设备挂架的通用安装孔位，整体径向尺寸控制在较小范围，不会超出飞行器的侧向挂载边界，轴向长度也经过优化，不会对飞行器尾部的气动舵面形成气流干扰。在功能特性上，该装置无额外的电控调节部件，依靠纯机械结构实现朝向自适应与风能捕获，结构可靠性高，可在高空低温、低气压的复杂工况下稳定工作，内部发电模块做了密封处理，可抵御高空凝露、降雨带来的侵蚀，适配长航时无人飞行器、高空气球探测平台、小型通航飞机的辅助供电需求，在主供电系统出现故障时，也可作为应急供电来源为关键导航、通讯设备提供基础电力支撑。设计过程中对叶片翼型做了针对性优化，选用低雷诺数下升阻比表现优异的翼型，适配飞行器常见的巡航速度区间，避免在高速来流下叶片出现失速问题，同时对整体结构做了轻量化处理，整流舱与涵道部分采用薄壁结构设计，在保证结构强度满足机载振动工况要求的前提下，尽可能降低自身重量，减少对飞行器有效载荷的占用。
