照明用PCB集成DC-DC转换电子组件

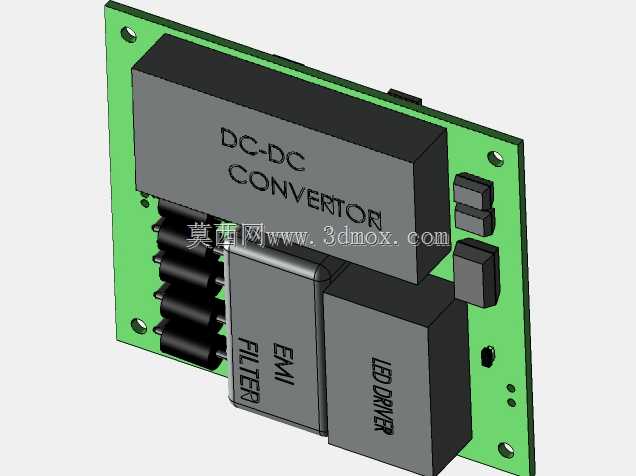

这款板载集成电子组件主要面向工业照明、商用LED照明设备的电源驱动场景，将照明系统所需的核心电源处理模块全部集成在单块PCB基板上，省去了传统分散布线带来的信号干扰、装配冗余问题。从实际使用场景来看，这类组件常被嵌入LED工矿灯、户外投光灯、隧道照明模组的灯体内部，直接对接交流输入侧与LED灯珠负载，完成从输入电源到适配LED负载的全链路电源处理。组件上集成的DC-DC转换模块承担核心电压变换功能，可将前端输入的固定直流电压转换为LED负载所需的恒定输出电压，适配不同串并规格的LED灯组供电需求；旁侧的EMI滤波模块负责滤除电源线路中的传导干扰与辐射干扰，避免照明设备工作时对周边电网、弱电通讯设备造成电磁干扰，同时也能抑制电网侧的浪涌、杂波信号窜入后级驱动电路，提升整套照明系统的工作稳定性；独立的LED驱动模块则负责实现恒流输出控制，保障LED灯珠工作在额定电流区间，避免电流波动导致的光衰加剧、频闪问题。设计阶段优先考虑了板内空间的紧凑排布，三个核心功能模块采用贴装加引脚焊接的方式固定在绿色PCB基板上，模块之间预留了足够的电气安全间隙，避免高压侧与低压侧的爬电距离不足引发的安全隐患；PCB板边缘预留的四个安装孔位可直接通过铜柱或螺丝固定在灯体的散热基座上，安装孔的位置公差控制在±0.1mm范围内，适配常规照明灯具的内部安装位尺寸，板体边缘没有突出的接插件，整体装配后可完全嵌入灯体的密封腔体内，不会额外占用灯体的外部空间。板上搭载的小型贴片电容、电阻元件全部布置在核心模块的旁侧空余区域，走线长度尽可能缩短，减少大电流走线的线损，同时功率模块的贴装面紧贴PCB对应的散热焊盘，工作时产生的热量可通过PCB基板传导至灯体散热结构，无需额外加装独立散热片即可满足长期满负载工作的散热需求。从安装边界来看，整块组件的外轮廓尺寸适配常规100W以内LED照明模组的内部容纳空间，板上所有元件的最高突出高度不超过25mm，不会与灯体的透镜、反光杯结构产生装配干涉，输入输出端采用插针式接线位，可直接对接灯体内部的预布导线，装配时无需额外做线束整理，能有效提升整灯的装配效率。
