绝缘变压器用二次侧辅助机架结构

这款辅助机架是绝缘变压器二次侧的配套承载构件，主要应用于中小型油浸或干式绝缘变压器的绕组端部支撑场景，在输配电末端的工业配电、民用建筑供电配套的变压器设备中承担定位、承载与绝缘隔离辅助作用。从实际使用场景来看，这类机架安装在变压器二次绕组的出线端侧，需要承托二次侧的接线端子排、出线固定结构以及部分绕组端部的压紧构件，同时要适配变压器整体的安装布局，不能和铁芯、一次侧构件产生结构干涉，还要预留足够的电气安全间隙，避免不同电位部件之间出现爬电风险。

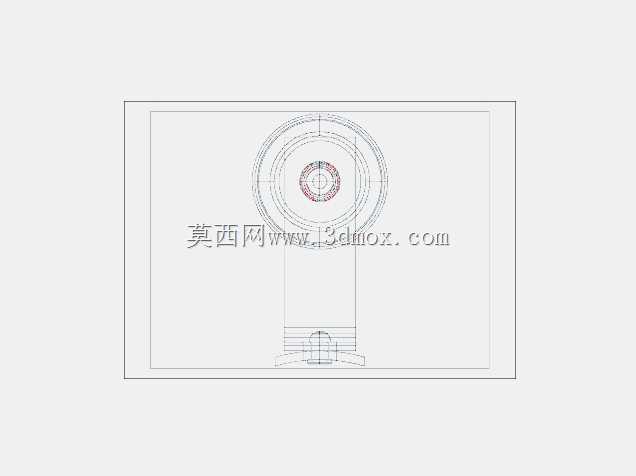

设计过程中首先考虑的是材料选型，采用热浸镀锌钢材，一方面是因为变压器运行环境可能存在户外潮湿、凝露甚至轻度腐蚀的情况，热浸镀锌层能提供可靠的防锈蚀能力，延长构件的全生命周期使用寿命，另一方面钢材的强度足够支撑二次侧附属构件的重量，同时在变压器发生短路电动力冲击时，不会出现明显形变导致构件移位。结构设计上采用了中心同轴的环形支撑主体，下方带安装支脚的结构形式，环形主体的内径匹配二次绕组的出线端外径，能够直接套接定位，减少安装时的对位调整工作量，支脚部分预留了标准安装孔位，孔位间距适配常规变压器夹件的安装孔距，不需要额外打孔改造就能直接适配同容量等级的标准变压器产品。

从安装边界来看，环形主体的轴向高度经过严格核算，既要保证对出线结构的支撑高度满足接线的弯曲半径要求，避免二次出线电缆过度弯折损伤绝缘层，又不能超出变压器油箱或者外壳的内部净空尺寸，防止装配时出现顶盖无法闭合的问题。支脚的折弯角度经过反复校核，保证安装后机架的环形端面和二次绕组端面保持平行，受力均匀不会出现偏载。结构上还在环形主体和支脚的连接位置做了圆弧过渡处理，避免应力集中，在变压器运输过程的振动、运行过程的轻微震动工况下，不会出现焊缝开裂或者构件断裂的问题。另外考虑到表面处理的要求，整体结构没有封闭的死角，热浸镀锌时锌液能够顺利流通，保证所有表面都能覆盖均匀的镀锌层，不会出现局部无镀层的锈蚀隐患。这类中等类型的延长线背数机架，在设计时还兼顾了通用互换性，同规格的机架可以适配不同厂家同容量等级的绝缘变压器产品，减少备件的储备品类，降低后期运维的替换成本。
