带引出线束的环形电弧电抗器结构设计

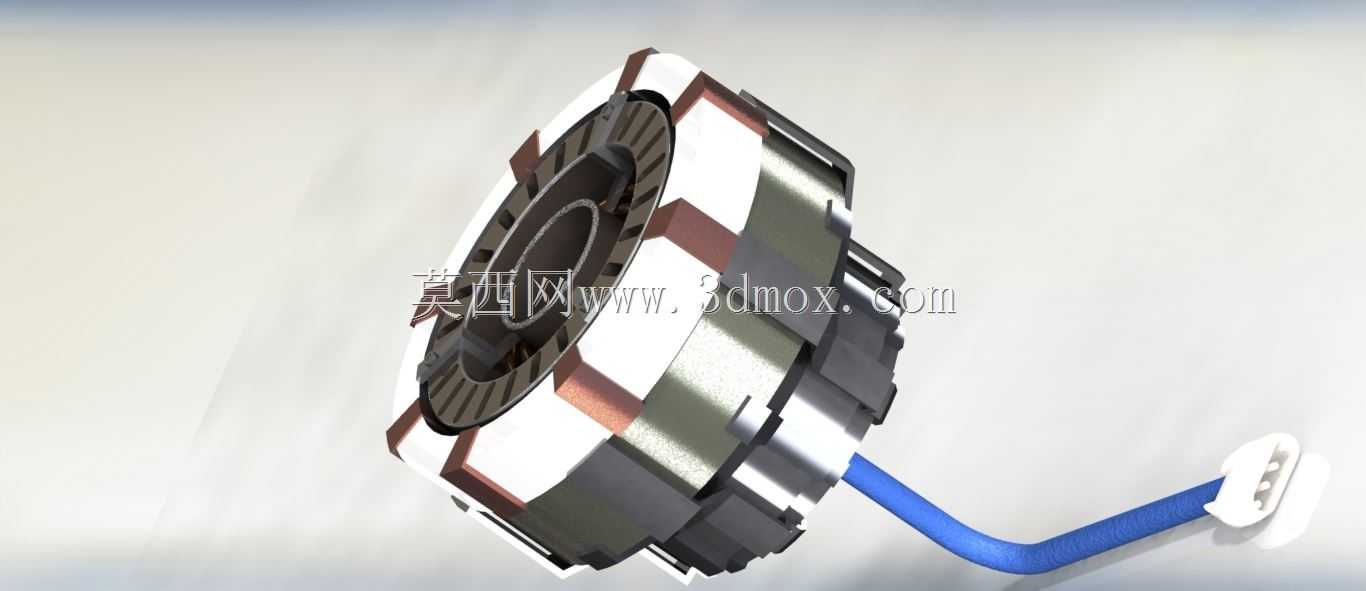

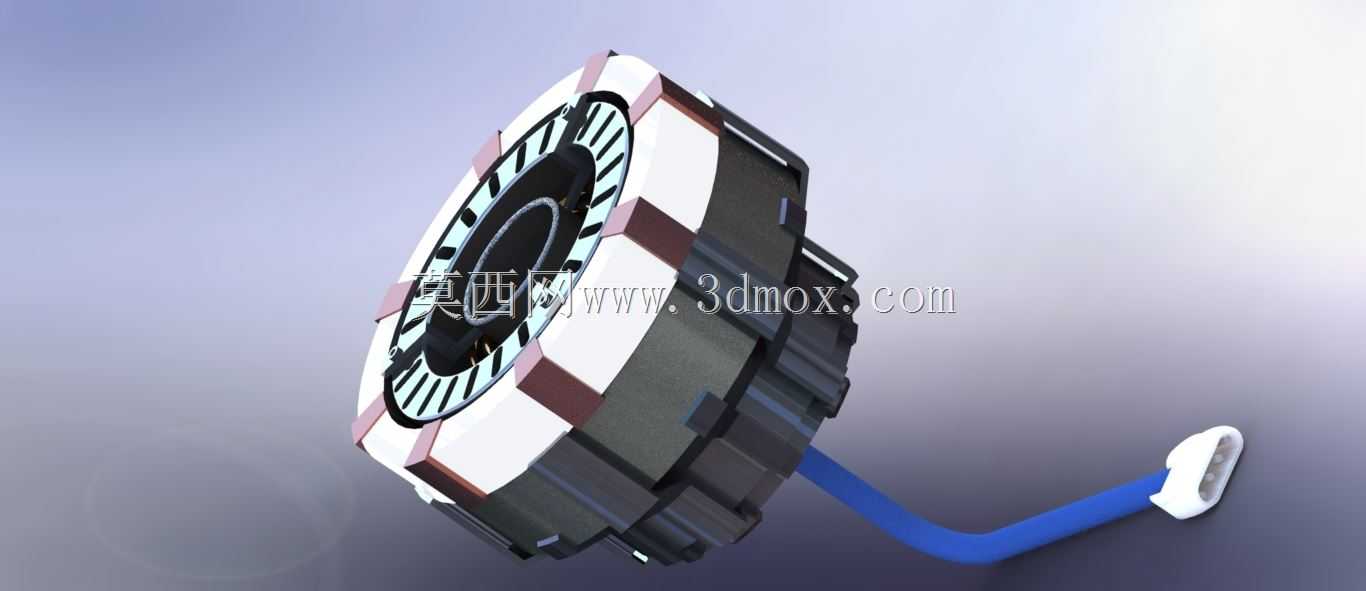

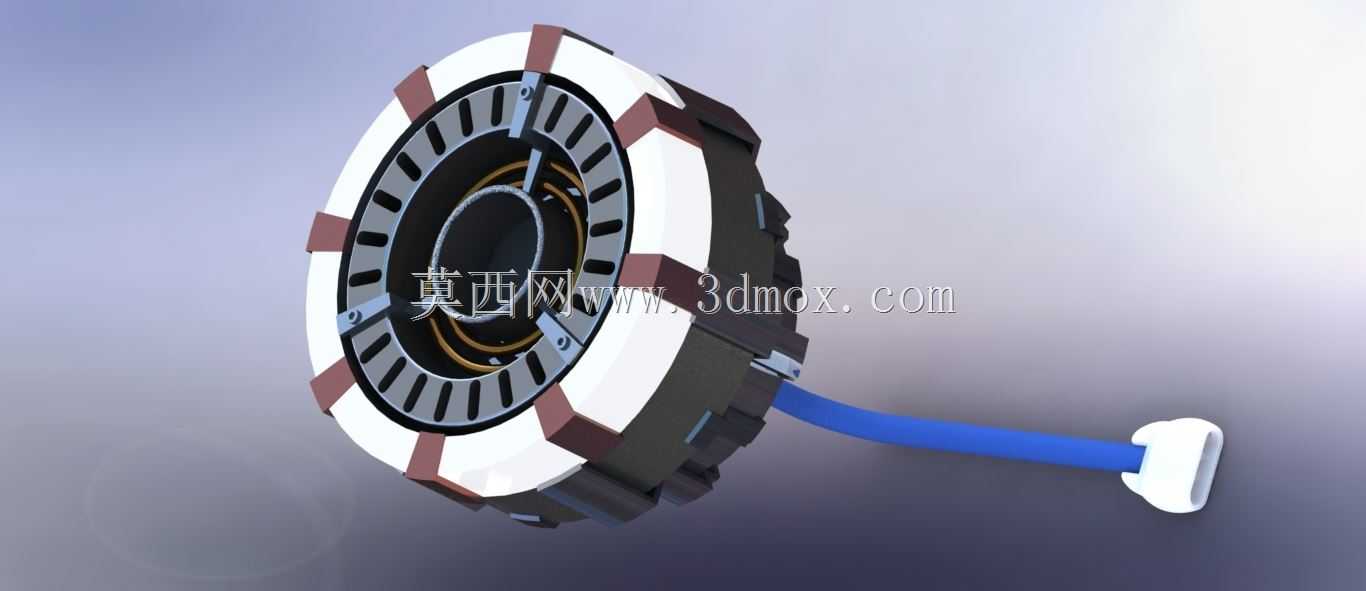

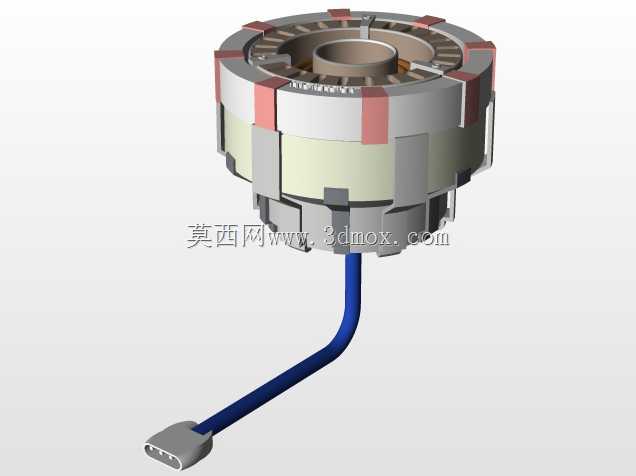

这款环形结构的电弧电抗器，在低压配电、焊接设备、变频驱动系统的回路中承担着抑制浪涌电流、平抑电弧尖峰电压的核心作用，尤其适配小功率逆变焊接设备、便携型等离子切割装置的回路防护场景，能够在电弧起弧、电流突变的瞬间，通过自身电感特性限制电流上升速率，避免回路中功率器件被瞬时过流冲击损坏，同时减少电弧不稳定断弧、飞溅量过大的问题。从结构设计逻辑来看，整体采用同轴环形布局，核心绕组沿环形磁路圆周方向均匀排布，这种布局相比传统叠片式直条铁芯电抗器，能大幅降低漏磁量，减少周边金属构件因漏磁产生的涡流发热问题，环形外壳的分段式凸起结构，并非单纯的外观装饰，每一处凸起都对应内部绕组的固定卡位，能够在设备存在小幅振动的使用场景下，避免绕组出现位移、绝缘层磨损的问题。引出线束采用侧向单根出线的设计，出线位置避开了环形结构的安装基准面，安装时可以直接将环形主体通过中心通孔套设在设备的固定立柱上，不需要额外预留线束弯折的避让空间，整体安装边界控制在环形主体外径范围内，不会额外占用设备内部的横向安装空间，对于内部布局紧凑的便携型电气设备来说，这种出线方式能大幅降低布线难度，减少线束与周边其他元件的干涉风险。外壳的分段式配色结构，对应不同的绝缘防护分区，白色段为外层绝缘护罩，承担基础的防尘、防误触功能，棕红色段为内部绕组的压紧定位条，通过卡扣结构与内层骨架连接，不需要额外使用螺丝固定，装配时可以直接沿轴向卡入定位槽，减少装配工序的零件数量。设计过程中特意将绕组的接线端与引出线束的连接位置设置在环形结构的内侧空腔中，外侧护罩完全覆盖连接点，避免使用过程中金属碎屑、灰尘堆积在接线位置造成短路风险，同时引出线束末端的白色接头采用防呆结构，插装时不需要额外核对线序，能降低现场装配的出错概率。需要注意的是，这款结构属于常规方案验证模型，未做长期满负载运行的温升校核、绝缘耐压强化设计，仅适用于方案阶段的布局验证、结构干涉检查，不能直接用于量产产品的制造参考，实际量产时还需要根据额定工作电流、耐压等级调整绕组线径、磁路气隙以及绝缘层厚度，同时补充安装位置的减震结构设计，适配不同工况下的振动耐受要求。
