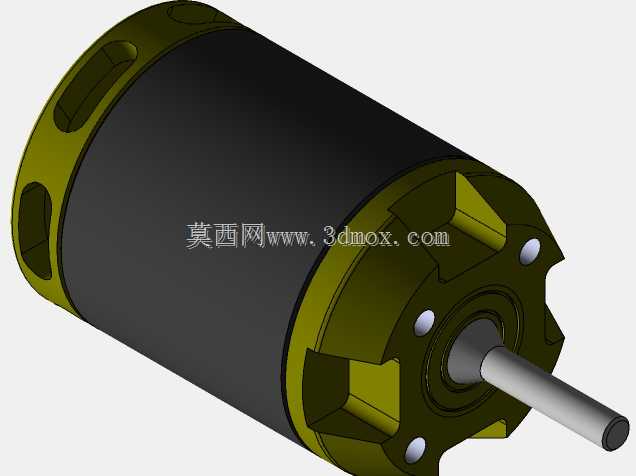

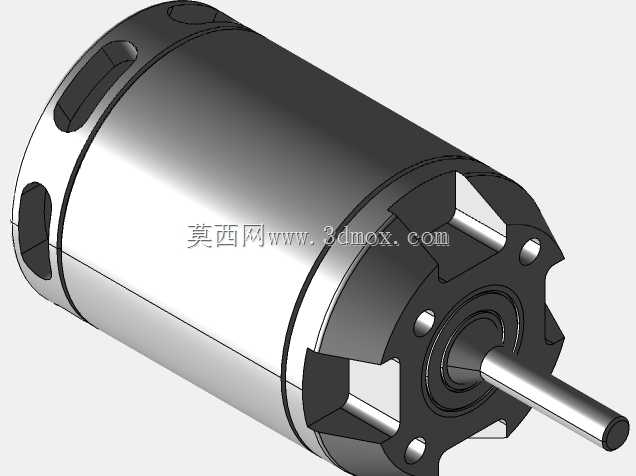

蝎子HKII-2221直流无刷马达结构设计

这款无刷直流马达的三维结构设计，充分考虑了航模、小型竞速设备、桌面级精密传动装置的实际使用需求，在结构布局上优先保障动力输出稳定性与安装适配性。从实际应用场景来看，这类马达常被用于1/10比例遥控模型车、固定翼航模、小型水下推进装置以及桌面级自动化执行机构中，需要在高转速工况下保持较低的振动水平，同时兼顾散热效率与结构强度。设计过程中，外壳采用两端端盖配合筒状主体的拼接结构，端盖位置设置的镂空槽既可以作为安装时的对位卡口，也能在马达高速运转时形成空气对流通道，带走绕组工作产生的热量，避免持续高负载下出现过热退磁问题。输出轴采用标准直径的光轴结构，轴伸长度匹配常规联轴器、齿轮安装的尺寸边界，轴根位置设置的轴承位与端盖内嵌的轴承紧密配合，可承受径向与轴向的复合载荷，适配带负载启动、频繁正反转的工况需求。端盖上的固定孔位采用对称分布设计，安装孔的中心距符合同级别马达的通用安装规范，可直接替换同规格的传统有刷马达，无需额外修改安装支架的开孔位置，降低设备改装的结构改造成本。马达外壳的主体筒段采用薄壁结构设计，在保证内部定子、转子安装空间足够的前提下，尽可能控制整体重量，适配对自重敏感的航模类应用场景；两端端盖与筒身的配合面设置定位止口，装配时可保证定子与转子的同轴度，减少运转时的偏心振动，降低轴承的额外磨损。绕组部分的布局预留了足够的绝缘间隙，转子磁钢的固定结构做了防脱出设计，可承受最高数万转的离心载荷，避免高转速下磁钢脱落引发的结构故障。从安装边界来看，马达整体的外径、总长度均控制在同级别产品的常规尺寸范围内，出线位置设置在非输出端的端盖侧，不会与输出端的传动部件产生干涉，布线时可顺着设备的走线槽布置，不会额外占用安装空间。在结构细节上，端盖表面的散热槽深度经过合理设计，既不会因为槽深过大降低端盖的结构强度，也能保证足够的空气流通面积，配合筒身的导热材质，可将绕组工作温度控制在合理区间。输出轴的端面做了倒角处理，方便装配时插入联轴器或者带轮的内孔，轴表面的粗糙度满足过盈配合或者顶丝固定的安装要求，无需二次加工即可直接使用。
