无人机用外转子无刷动力电机结构设计

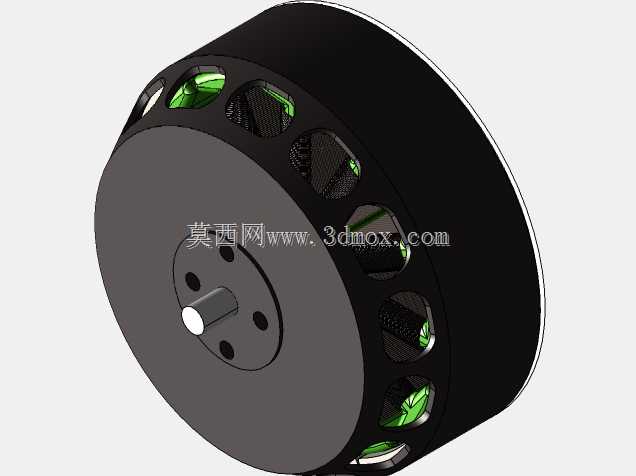

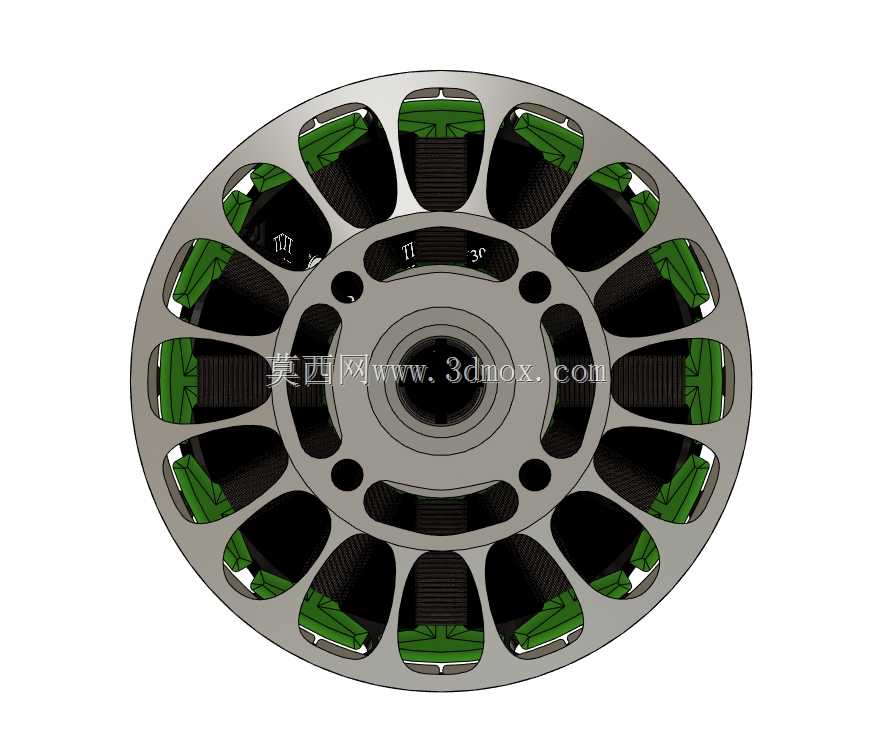

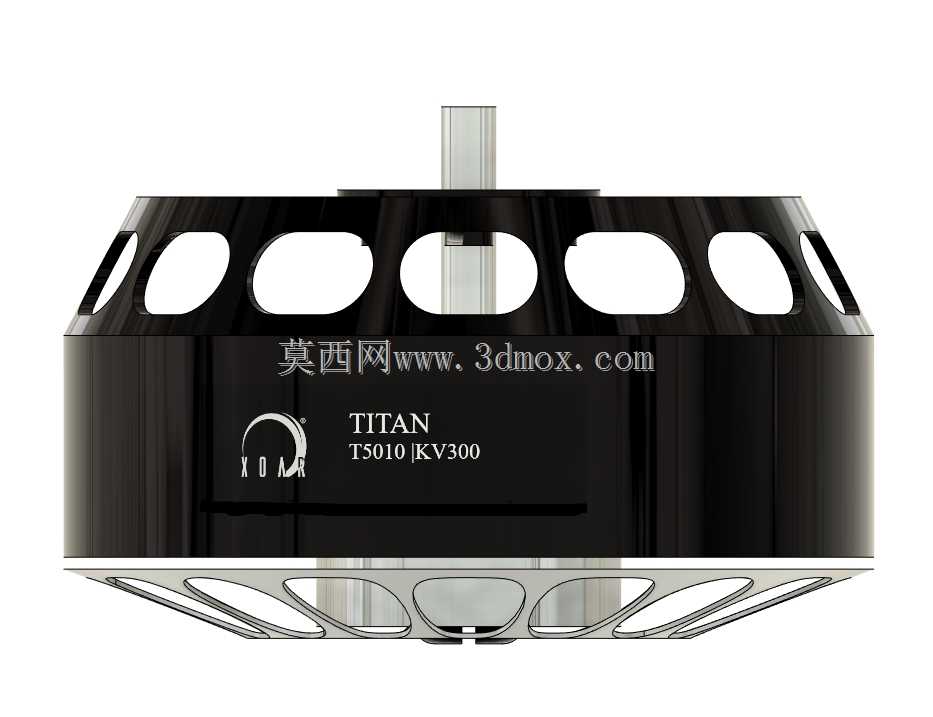

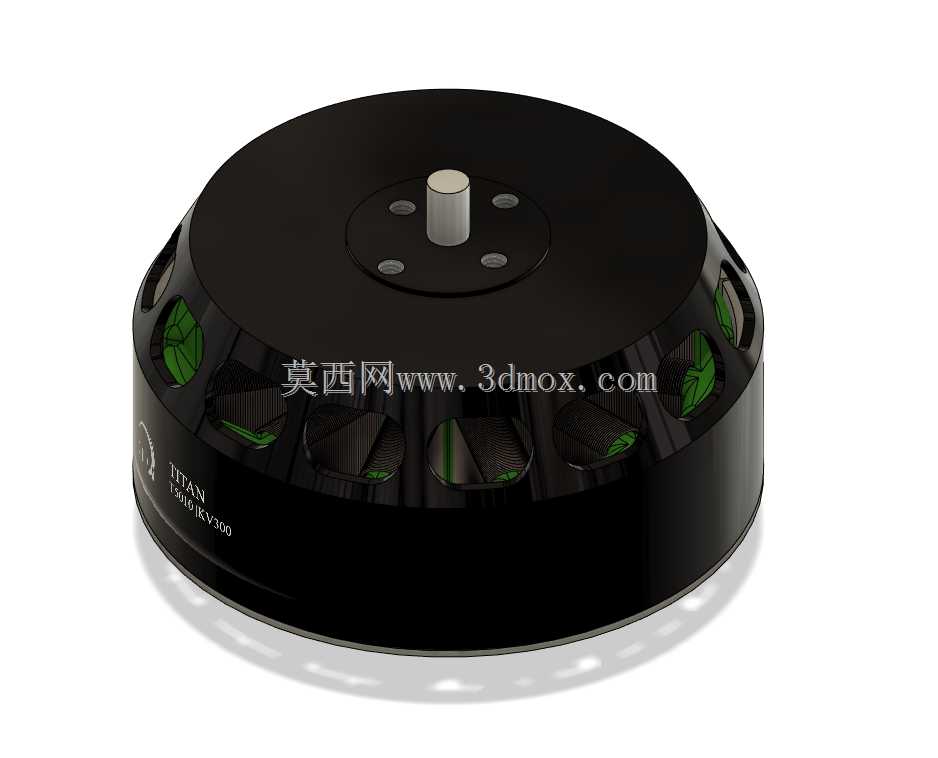

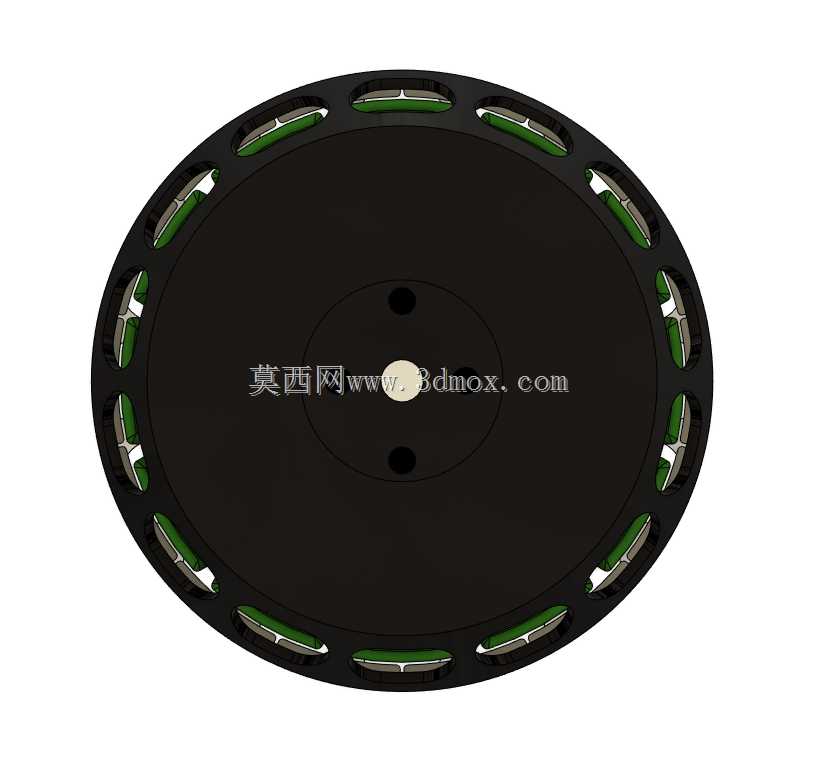

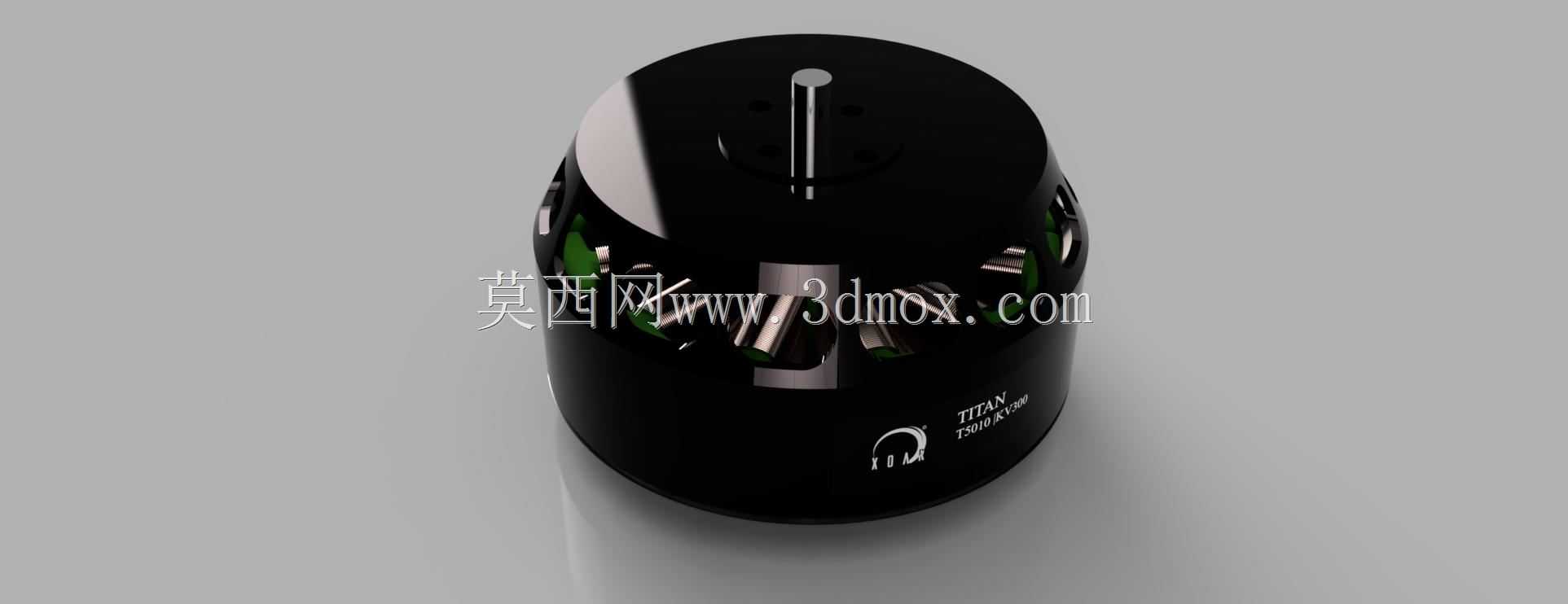

这款外转子无刷电机主要面向多旋翼无人机、固定翼航模的动力系统配套，在实际作业场景中，可适配植保无人机、航拍无人机、小型穿越机的动力单元需求，负责将电能转化为旋转机械能，直接驱动螺旋桨产生升力或推力，是飞行器动力链路的核心执行部件。从结构设计逻辑来看，采用外转子布局能够在相同定子尺寸下获得更大的扭矩输出，省去额外的减速齿轮组，降低动力传动环节的能量损耗与机械故障概率，适配螺旋桨直接驱动的使用需求。定子绕组采用集中式绕线方案，在三维建模阶段就对绕组排布、槽满率进行了模拟校验，确保铜线在定子槽内的填充率处于合理区间，兼顾导电效率与散热空间，避免长时间大负载运行时绕组温升过高导致的退磁或绝缘失效问题。转子外壳采用一体化拉伸成型的薄壁结构，外壳侧壁预留了多组倾斜通风槽，在转子高速旋转时可利用离心效应带动气流穿过定子与转子的间隙，带走绕组与磁钢产生的热量，无需额外加装散热风扇即可满足持续大油门工况的散热需求。输出轴采用台阶式定位结构，轴伸端预留了螺旋桨安装的定位平面与锁紧螺纹位，安装时可通过轴肩实现螺旋桨的轴向定位，避免高速旋转时螺旋桨出现轴向窜动，轴体与转子端盖的配合面采用过盈配合加粘接的固定方式，可承受大扭矩输出时的剪切载荷，防止转子与输出轴出现相对转动。安装基座位于电机定子的下端面，预留了四个呈圆周均布的安装孔位，孔位间距符合主流航模电机的安装尺寸规范，可直接适配市面上多数无人机机臂的电机安装座，无需额外制作转接件，降低整机装配的适配成本。磁钢采用表贴式固定在转子外壳内壁，建模阶段对磁钢的极弧系数、气隙宽度进行了参数化设置，可根据不同KV值的性能需求调整磁钢厚度与气隙尺寸，平衡电机的转速特性与扭矩输出特性，适配不同尺寸、不同螺距的螺旋桨搭配需求。端盖与转子外壳的配合处做了止口定位结构，装配时可保证转子与定子的同轴度，避免高速旋转时出现扫膛问题，同时在输出轴与上端盖的配合位置预留了轴承安装位，采用双轴承支撑布局，可承受螺旋桨旋转时产生的径向载荷与部分轴向拉力，提升电机运行的稳定性与使用寿命。
