多旋翼无人机用无刷动力电机结构设计

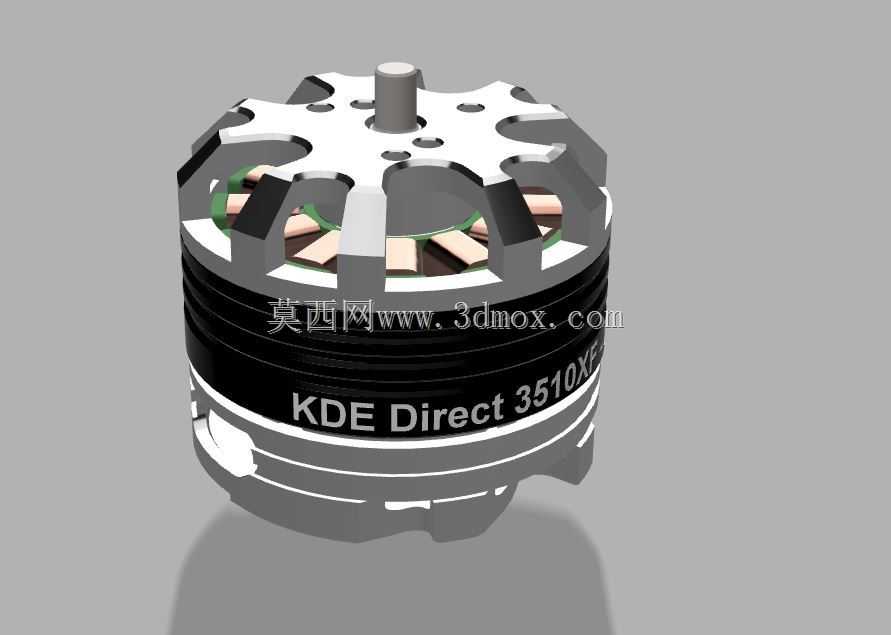

这款无刷电机主要面向小型电动多旋翼无人机、sUAS类低空无人飞行器的动力系统配套，在实际作业场景中，承担旋翼动力输出的核心功能，直接决定飞行器的悬停稳定性、负载能力与续航表现。从结构设计逻辑来看，整体采用外转子结构布局，定子绕组内嵌于机身中部，外转子壳直接集成磁钢安装位，转动时可直接带动螺旋桨座输出扭矩，省去了额外的传动连接结构，既降低了动力传递损耗，也减少了整机的装配零件数量，提升动力系统的运行可靠性。

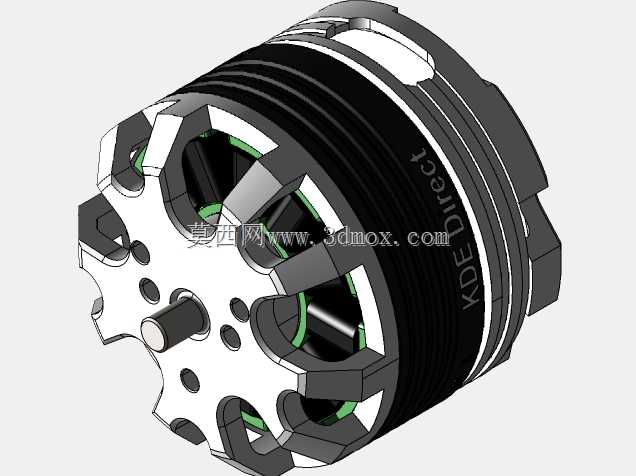

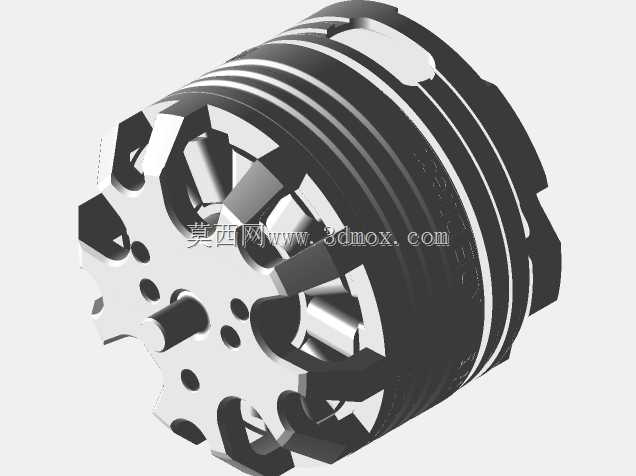

设计过程中优先考虑了航飞场景的重量控制需求，定子支撑结构采用辐条式镂空设计，在保证定子压装定位强度、抵抗飞行振动载荷的前提下，尽可能切除非受力区域的多余材料，降低电机自身死重，提升飞行器的有效载荷占比。顶部的安装端盖预留了多组均匀分布的安装孔位，可适配不同孔距的螺旋桨桨座安装需求，端盖中心的定位凸台与输出轴采用过盈配合定位，保证转动时的同轴度，降低高速转动下的径向跳动量，减少飞行过程中的动力振动。

机身中部的绕组区域做了分层散热结构设计，相邻硅钢片叠压形成的定子铁芯外侧预留了通风间隙，当电机随飞行器高速行进时，迎面气流可直接穿过绕组间隙带走铜损与铁损产生的热量，避免长时间大油门输出时绕组过热退磁，保证持续动力输出的稳定性。底部的安装基座做了环形定位台阶，可直接匹配无人机机臂末端的电机安装座定位孔，安装时无需额外调整同轴度，基座上预留的穿线孔可直接引出三相绕组接线，方便与电调进行焊接连接，接线处的结构做了圆滑过渡处理，避免飞行振动过程中线材被棱角磨破造成短路。

从安装边界来看，整体径向尺寸控制紧凑，可适配常规多旋翼无人机的机臂末端安装空间，轴向尺寸经过优化，不会突出桨座安装平面过多，避免影响螺旋桨的安装平面度，输出轴的伸出长度经过匹配计算，既可以保证螺旋桨垫片与锁紧螺母的安装空间，也不会因为轴伸过长造成转动时的挠度变形。外转子壳表面做了环形标识区域，可清晰标注型号参数，方便装配过程中的型号识别，转子外壳的边缘做了倒角处理，避免装配过程中划伤操作人员或者线材。绕组的排布采用集中式绕法，在有限的定子槽数下尽可能提升槽满率，兼顾低速扭矩输出能力与高速转动效率，匹配多旋翼飞行器悬停时的中低转速常用工况，保证悬停状态下的电机运行效率处于高效区间，提升整体续航表现。
