双尾撑布局小型固定翼无人飞行器结构

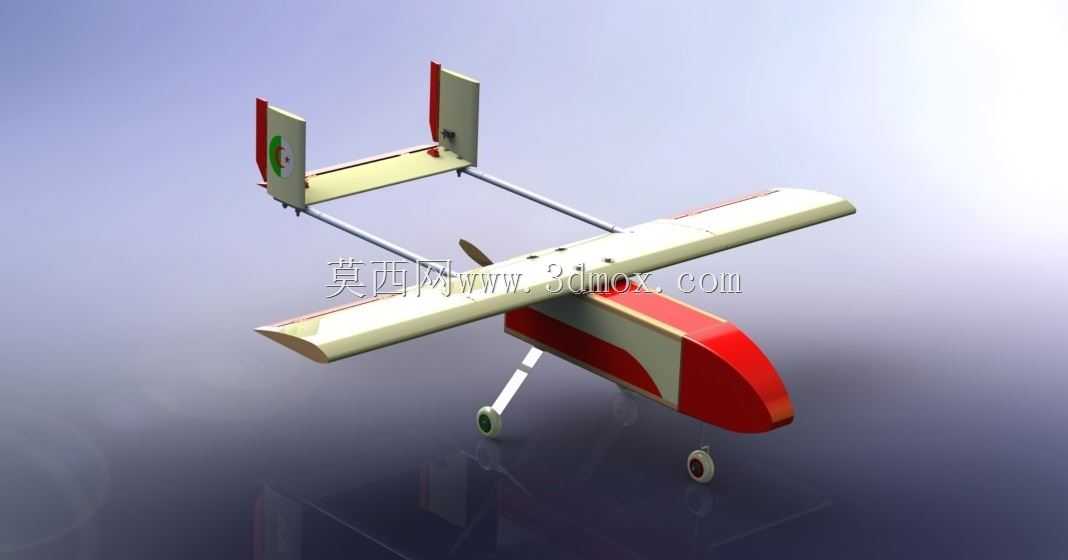

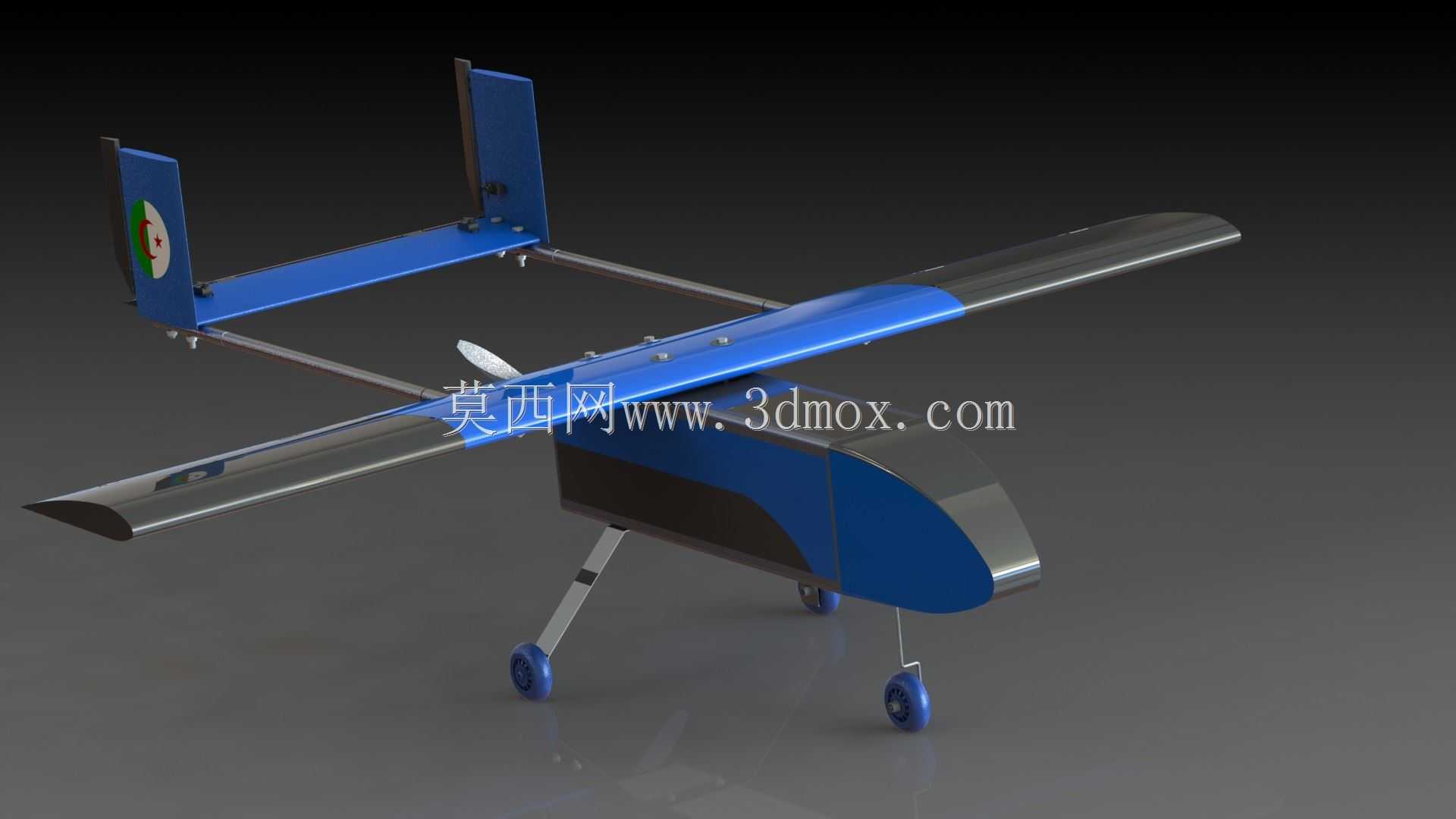

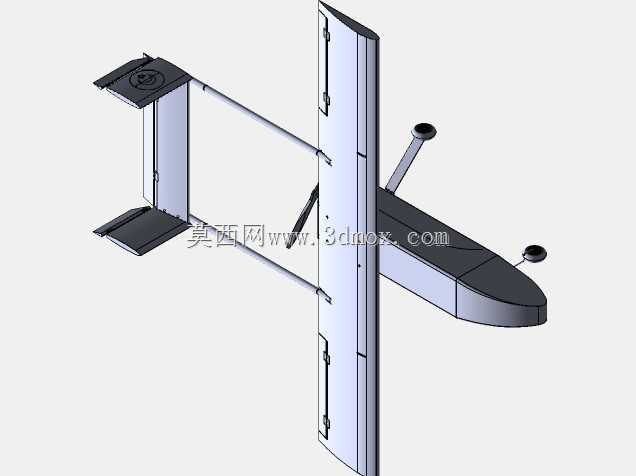

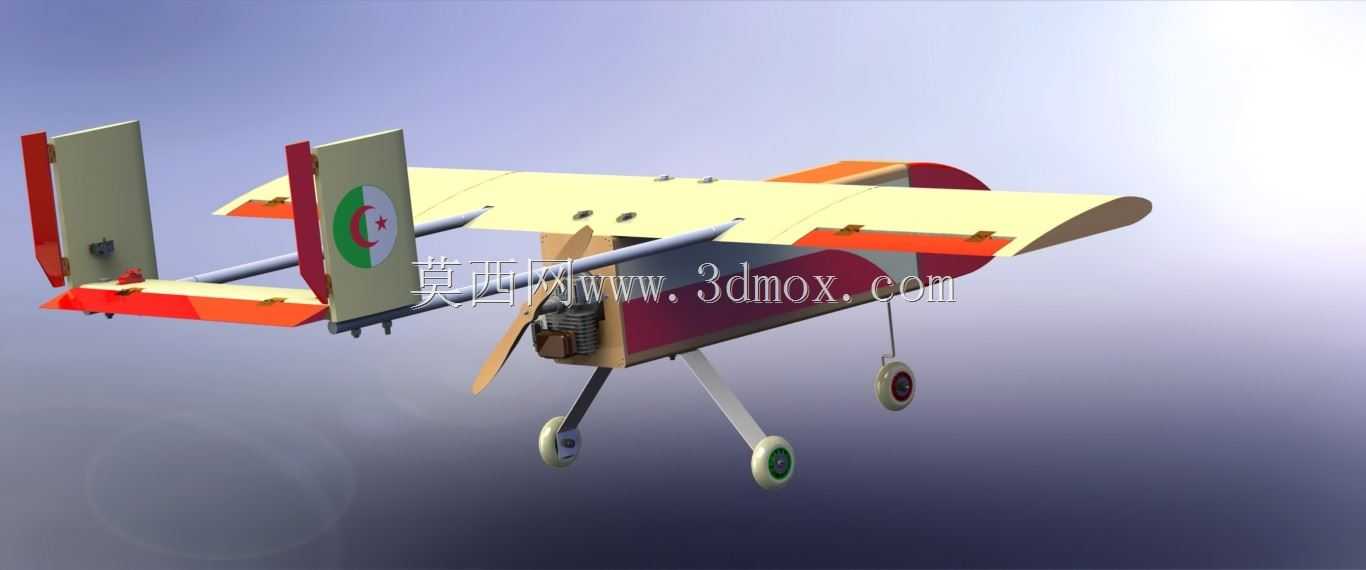

这款双尾撑布局的小型固定翼无人飞行器，在设计之初就瞄准了低空小范围作业场景的实际需求，区别于常规下单翼或上单翼的单尾撑布局，双尾撑结构通过两根平行的承力杆将尾翼组与主机翼后段直接连接，省去了传统布局中贯穿机身的尾梁结构，能在控制整机重量的前提下，给机身中部的载荷舱留出更规整的安装空间，不管是搭载小型航拍模组、环境监测传感器还是轻量作业载荷，都能避免结构件对载荷安装位的干涉，适配农林小区域巡检、航拍摄影、教学科研试飞等多种场景的使用需求。

从功能特性来看，该机型采用前拉式动力布局，机头位置预留的动力安装位可适配对应拉力级别的螺旋桨动力系统，配合上单翼的升力设计，能在较低的滑跑速度下获得足够升力，对起降场地的平整度要求更低，甚至可以在平整的草地、硬化土路完成起降作业，不需要专业的跑道配套。起落架采用后三点式结构，前起落架布置在机头下方，两个主起落架安装在机翼承力结构对应的机身下部位置，主起落架的轮距经过匹配设计，能在滑跑过程中保持足够的侧向稳定性，避免侧翻风险，同时起落架的安装位置预留了调整余量，可以根据实际起飞重量调整起落架的高度与倾斜角度，适配不同尺寸的螺旋桨安装，避免螺旋桨在起降过程中剐蹭地面。

设计过程中，尾翼组采用双垂尾加平尾的结构，两个垂尾分别安装在尾撑杆的末端，平尾连接在两个垂尾之间，这种布局能让尾翼避开机头螺旋桨产生的滑流扰动区域，提升飞行过程中的航向与俯仰稳定性，降低飞控系统的调校难度，对于新手操控或者自主飞行的航线保持都有明显优势。机身采用流线型整流设计，机头段做了圆弧过渡处理，能有效降低飞行过程中的空气阻力，机身中部的载荷舱采用快拆式的整流罩设计，不需要拆解主体结构就能完成载荷的更换与电池的拆装，大幅提升外场作业的准备效率。

从安装边界来看，主机翼的翼展、尾撑杆的长度都经过比例匹配，机翼与尾撑杆的连接位置设置在机翼弦长35%左右的位置，这个位置是机翼的主要承力区域，不需要额外增加补强结构就能承受尾翼组传递过来的气动载荷，整机的重心设计落在机翼弦长28%-32%的区间内，能保证飞行过程中的纵向静稳定性，不需要额外添加配重就能满足常规飞行的重心要求。各个结构件的安装接口都做了对位设计，机翼与机身、尾撑杆与机翼、尾翼组与尾撑杆之间都设置了定位止口，装配过程中不需要反复调整位置就能保证各部件的相对位置精度，避免因为装配偏差带来的气动效率损失。
