头戴式近眼显示光学模组结构设计

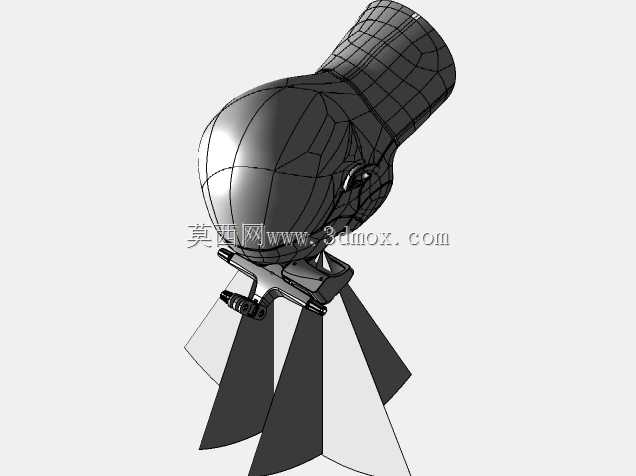

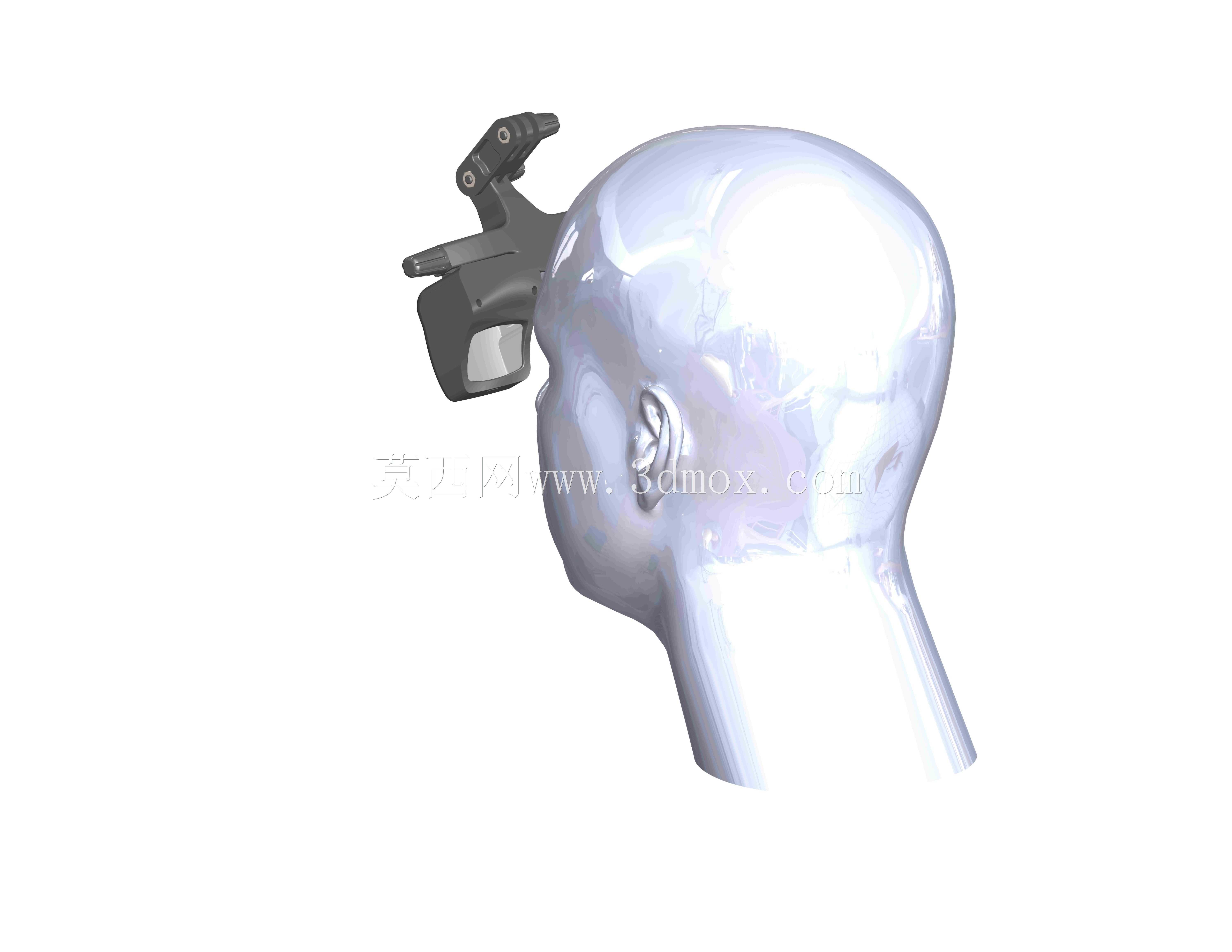

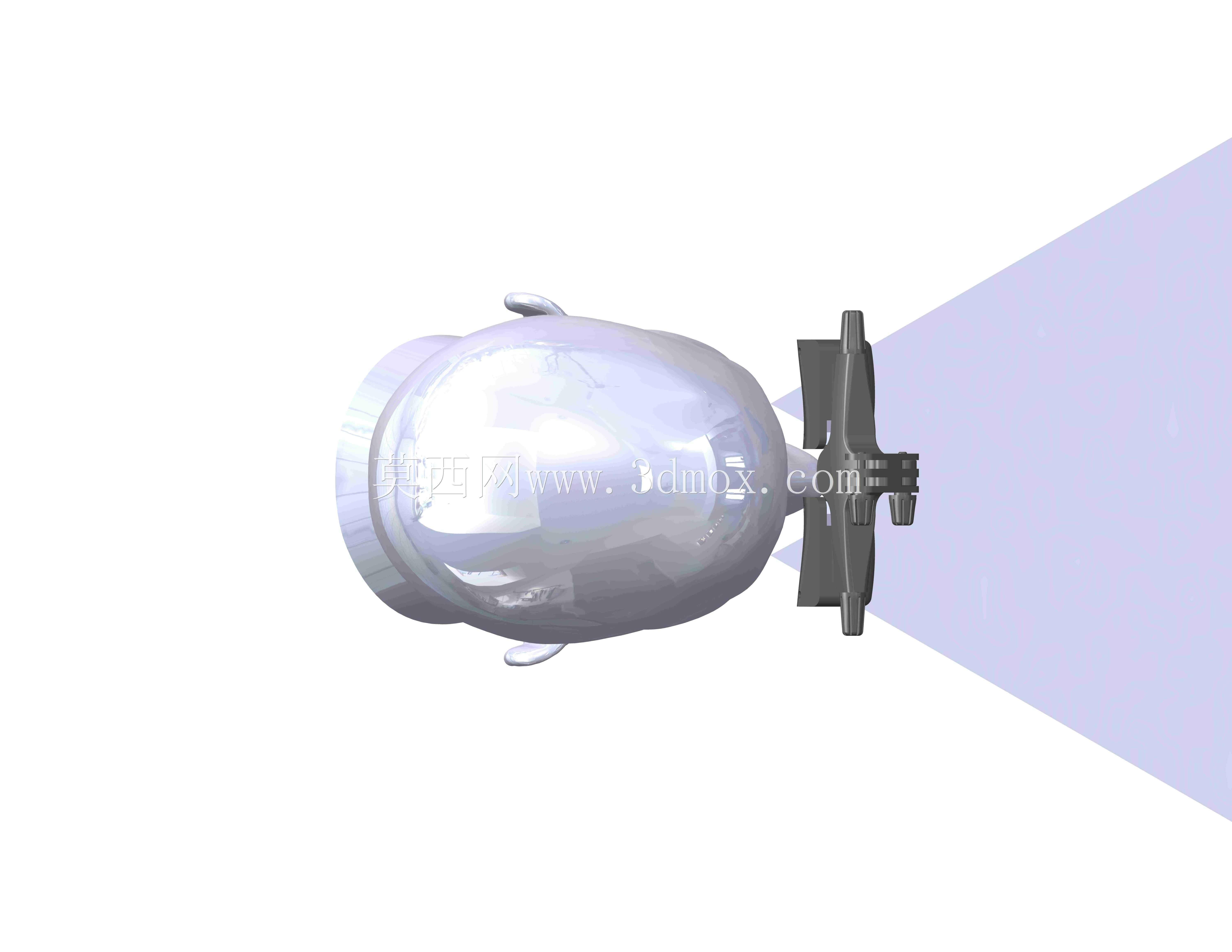

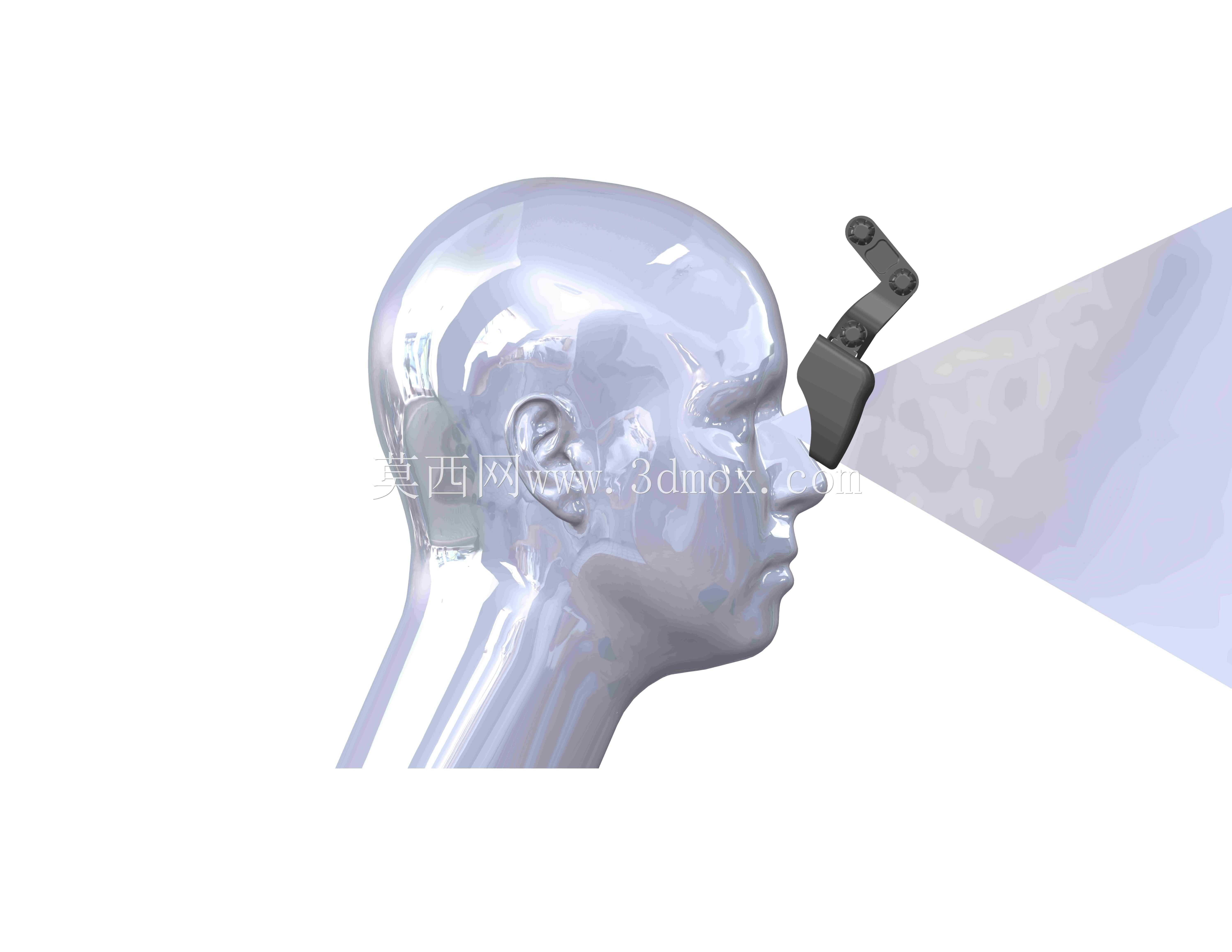

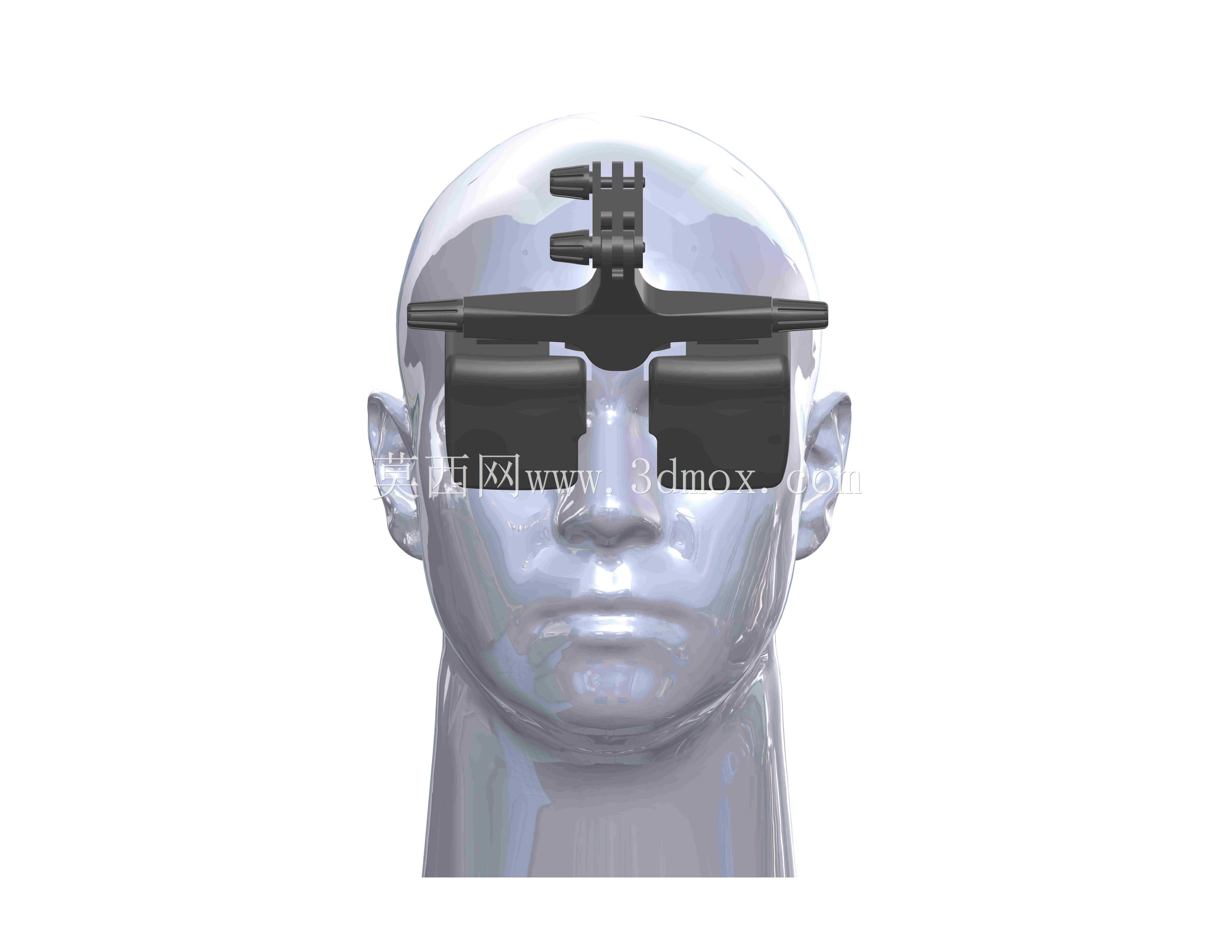

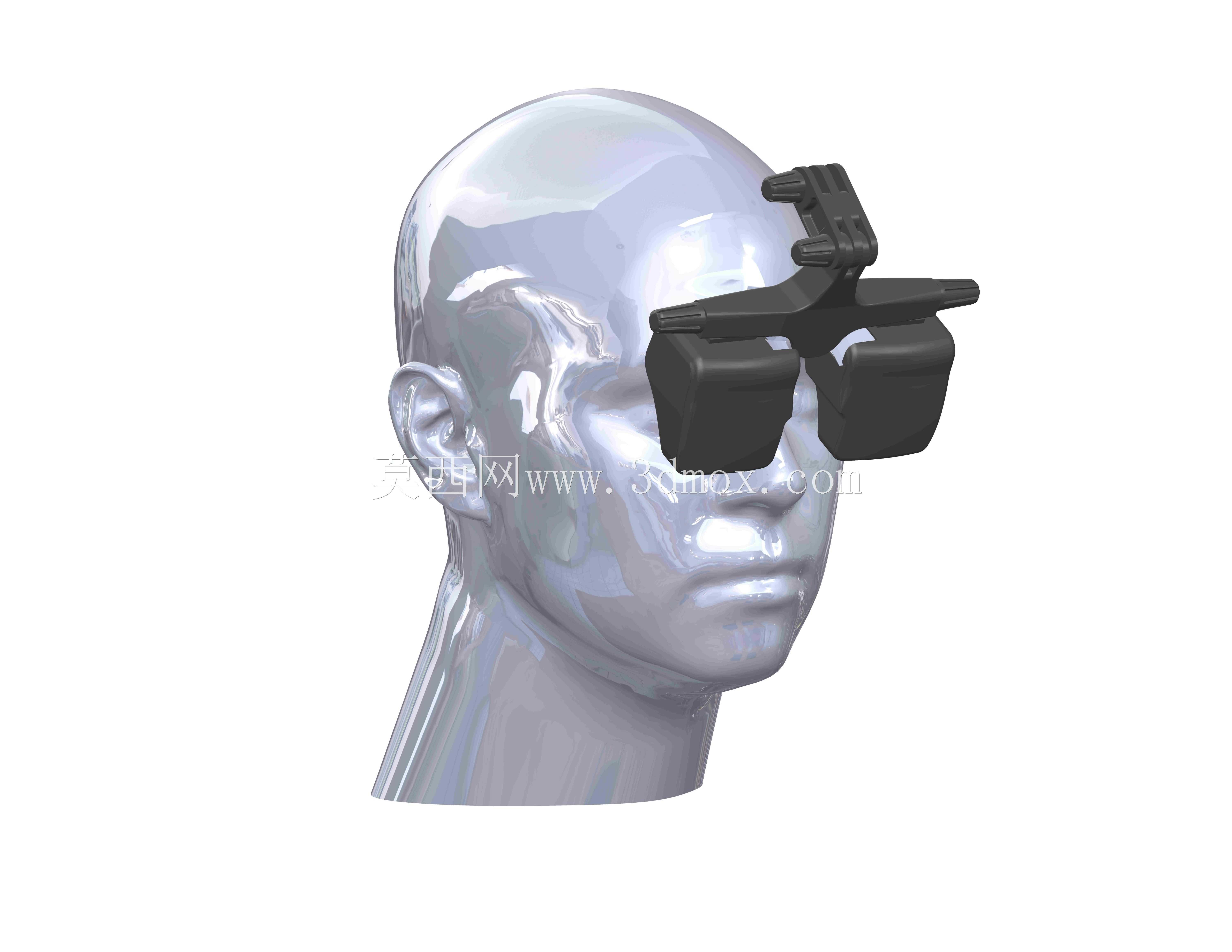

这套头戴式近眼显示结构的设计，最初是围绕单兵作业、工业运维场景的视觉辅助需求展开的，区别于消费级VR设备的全包裹形态，该结构采用单目侧挂布局，核心是在不遮挡使用者正常视野的前提下，将虚拟信息投射到人眼可视区域。从结构布局来看，显示模组通过弯折式连接臂固定在头环佩戴结构的侧方，连接臂设置了多段可调阻尼转轴，可适配不同头型、瞳距的使用需求，转轴的阻尼力矩经过匹配调校，调整到位后不会因头部晃动、作业过程中的小幅震动发生位移，避免显示画面偏移。光学投射端的外形做了贴合人脸侧面轮廓的弧面处理，与佩戴者眉骨、太阳穴区域的预留间隙控制在8-12mm，既不会压迫面部皮肤造成长时间佩戴的不适感，也能减少环境杂光从侧面进入投射光路，降低画面对比度损失。连接臂的内部走线槽做了隐藏式设计，供电与信号传输线缆从臂体内部穿过，避免外露线缆勾挂作业现场的管线、构件，适配复杂作业环境的使用需求。整个模组的安装边界充分考虑了与现有工业安全帽、战术头盔的适配性，固定基座预留了标准快装卡口，不需要额外打孔改造，就能直接卡在头盔侧方的通用导轨上，拆装过程不需要额外工具，单人即可在数秒内完成装拆。光学部分的投射角度经过反复校核，出射光轴与佩戴者水平视线的下倾角设置为12度，符合人眼观察近旁信息的自然视线角度，长时间使用不会造成颈部肌肉疲劳。模组外壳的壁厚控制在1.8-2.2mm，采用轻量化工程塑料的结构设计，整体重量控制在120g以内，长时间佩戴不会对头部造成明显的负重感。外壳的拼接缝做了错位止口设计，可满足日常户外作业的防泼溅需求，避免零星雨水、作业现场的粉尘进入模组内部损坏光学元件与电路部件。显示端的遮光罩边缘做了软质包边处理，即使佩戴者面部有小幅动作，也不会在面部留下压痕，同时能进一步阻挡环境光干扰，保证强光环境下的画面可视性。在结构强度校核阶段，针对作业场景可能出现的磕碰、冲击情况，连接臂的转轴部位做了局部加厚处理，可承受1.5米高度的自由跌落冲击不会发生断裂、转轴松脱的问题。整个结构的拆分件数量控制在12个以内，生产装配环节不需要复杂的工装夹具，普通装配工位即可完成整机组装，后期维护更换部件也十分便捷，不需要拆解整个模组即可单独更换光学镜片、连接转轴等易损部件。
