无人机用10mm金属橡胶复合减震安装座

这款减震安装座主要面向多旋翼无人机的飞控、云台等敏感载荷安装场景，在多旋翼飞行过程中，电机转动带来的高频振动、桨叶切割空气产生的紊流振颤、机动飞行时的瞬时冲击，都会直接传递到机载电子元件上，轻则导致IMU采样数据漂移、航拍画面出现果冻波纹，重则造成传感器采样失效、飞行姿态解算偏差，这类复合结构减震件就是为了在安装界面切断振动传递路径设计的。

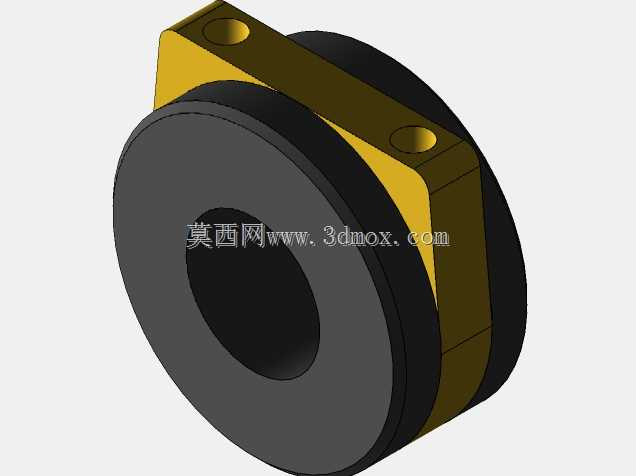

从结构设计来看，该部件采用上下金属安装夹片中间夹设环形橡胶减震体的三明治结构，金属夹片做了切边方形处理，对角开设两个贯通安装孔，相比全圆形的减震球，这种带平直边的夹片可以在安装时限制周向转动，不需要额外增加防转销结构，两个安装孔的孔位间距适配10mm规格的常平仓型机架安装位，安装时可以直接通过M2或者M2.5的螺丝将夹片分别固定在机架端和载荷端，中间的橡胶体完全承担隔振作用。橡胶部分采用中空环形结构，中空设计一方面可以降低橡胶的径向刚度，让隔振频率区间覆盖无人机常用的20-200Hz振动频段，另一方面可以减少橡胶材料的用量，降低整体重量，对于对克重敏感的无人机平台来说，每减少1g无效重量都能提升有效载荷空间。金属夹片和橡胶体之间采用硫化粘接工艺，避免飞行过程中橡胶和金属件出现脱胶分离，夹片的安装孔做了沉台设计，螺丝锁紧后螺丝头不会突出夹片表面，避免和周边安装结构产生干涉。

在选型适配时需要注意，该减震座的额定承载范围适配单颗10-30g的载荷，四轴机架使用四颗对称布置时，可以承载总重40-120g的飞控或云台组件，安装时要保证四个减震座的压缩量一致，避免出现载荷倾斜导致的隔振性能不均。橡胶的邵氏硬度适配常规航拍无人机的振动特性，如果是搭载大负载的行业应用无人机，可以更换更高硬度的橡胶体，但金属夹片的安装尺寸保持通用，不需要重新设计安装位。这类减震结构除了无人机场景，也可以用在小型手持云台、桌面精密仪器的隔振安装场景，只要安装孔位和承载能力匹配，都可以实现良好的隔振效果。建模过程中需要重点保证金属夹片和橡胶体的配合面尺寸精度，硫化粘接的贴合面不能有倒角缺口，否则会降低粘接强度，安装孔的同轴度要控制在0.05mm以内，避免安装时出现螺丝别劲，导致橡胶体产生预加应力，影响实际隔振表现。
