轻量化重载机械连接支座结构设计

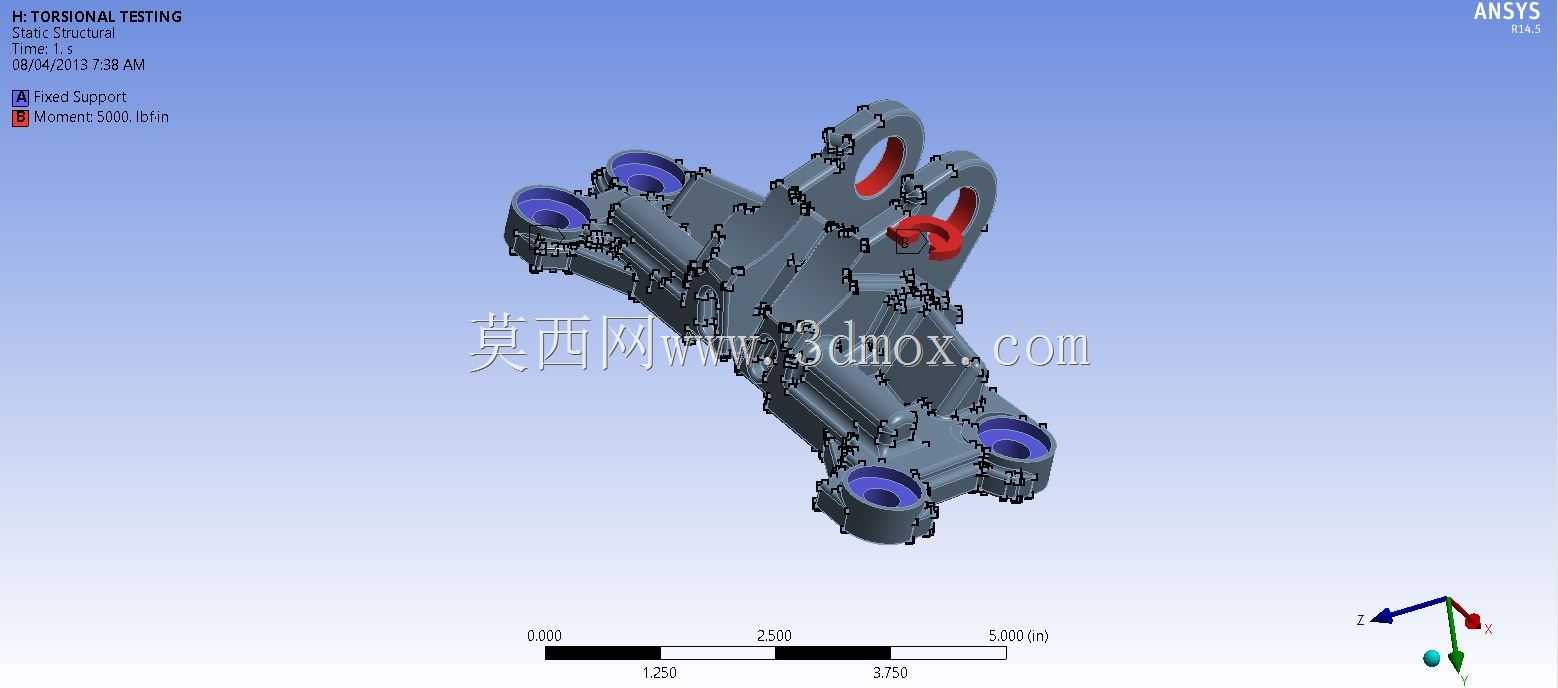

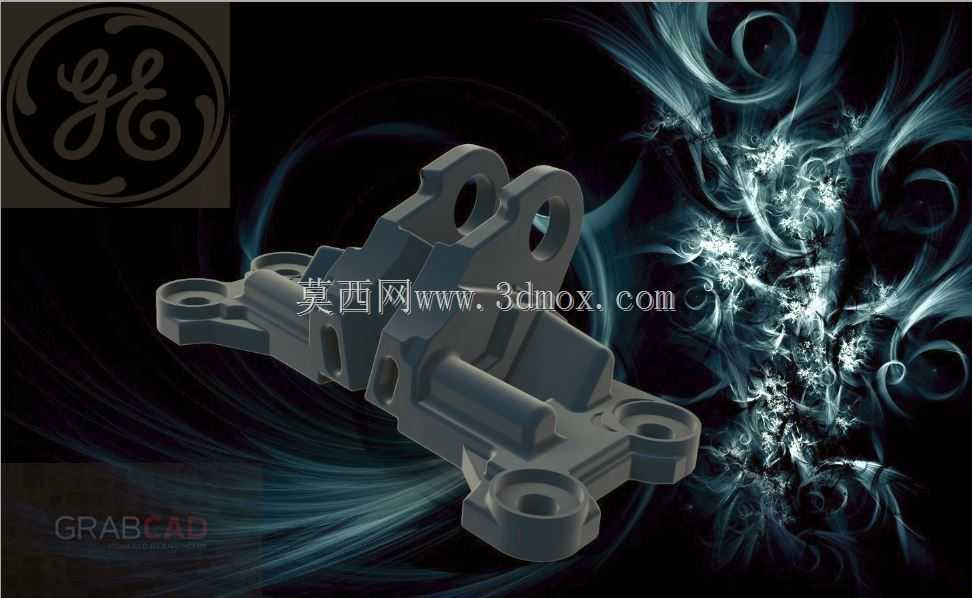

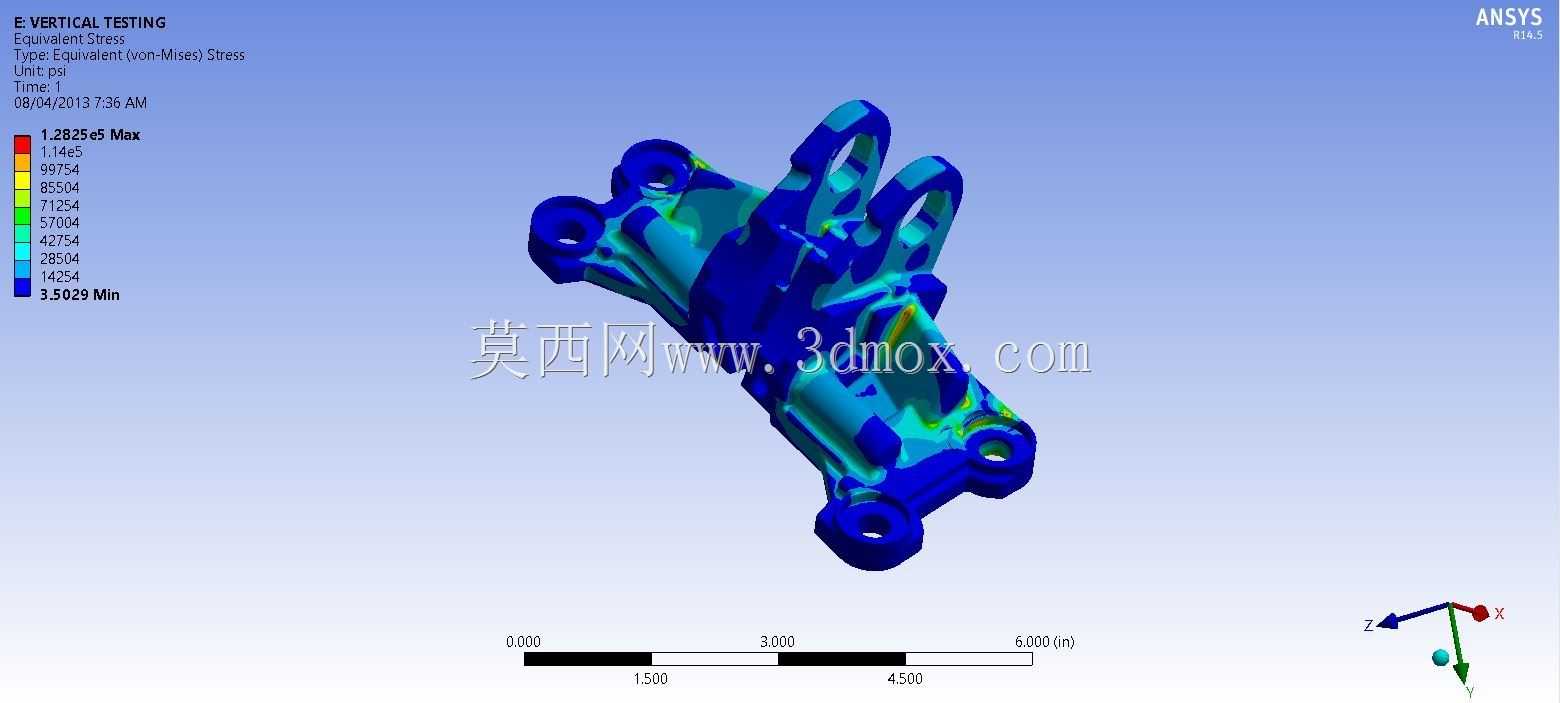

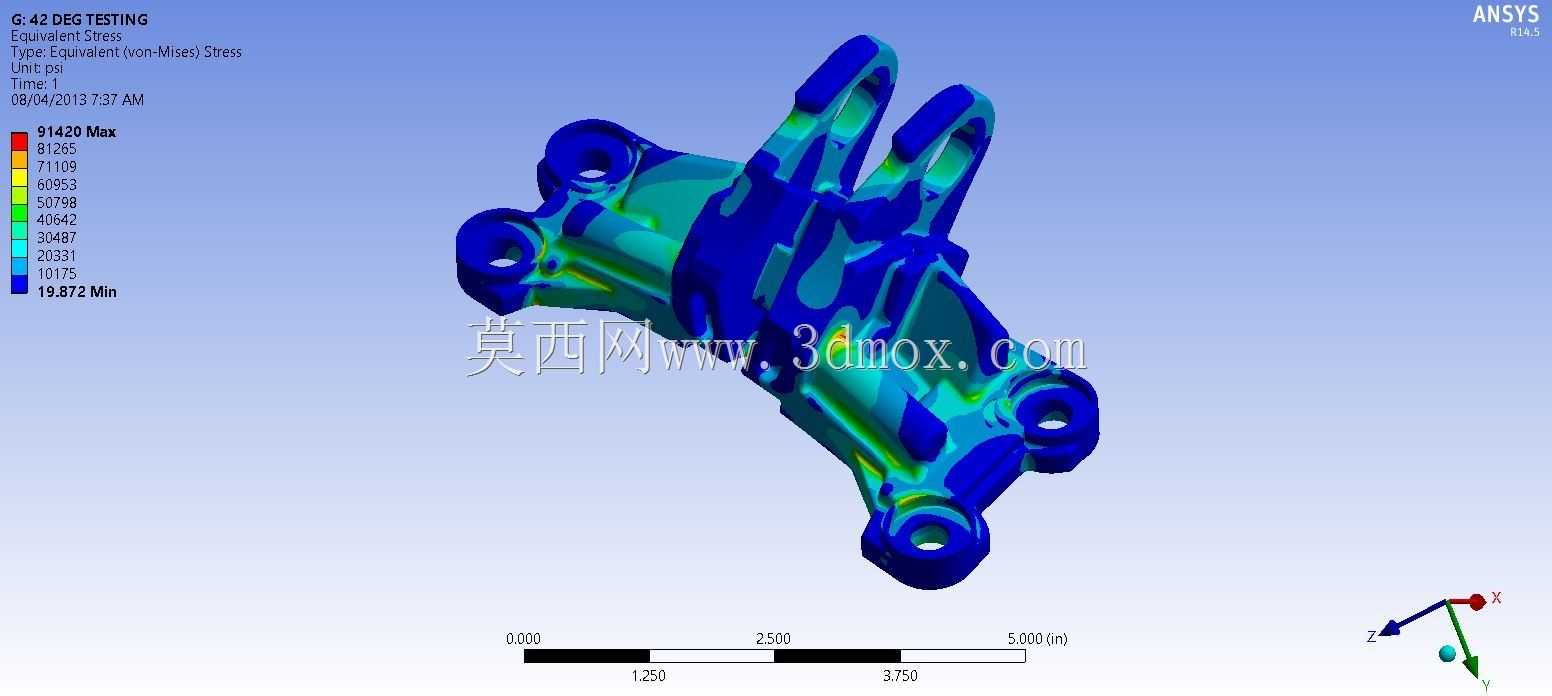

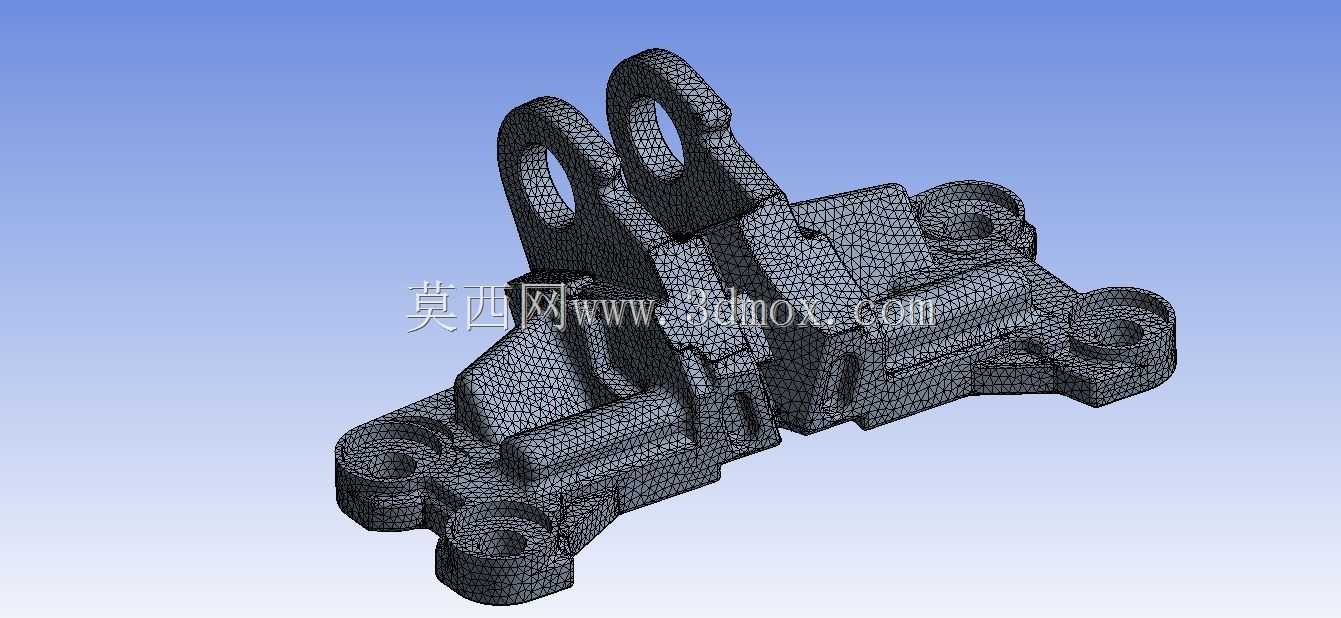

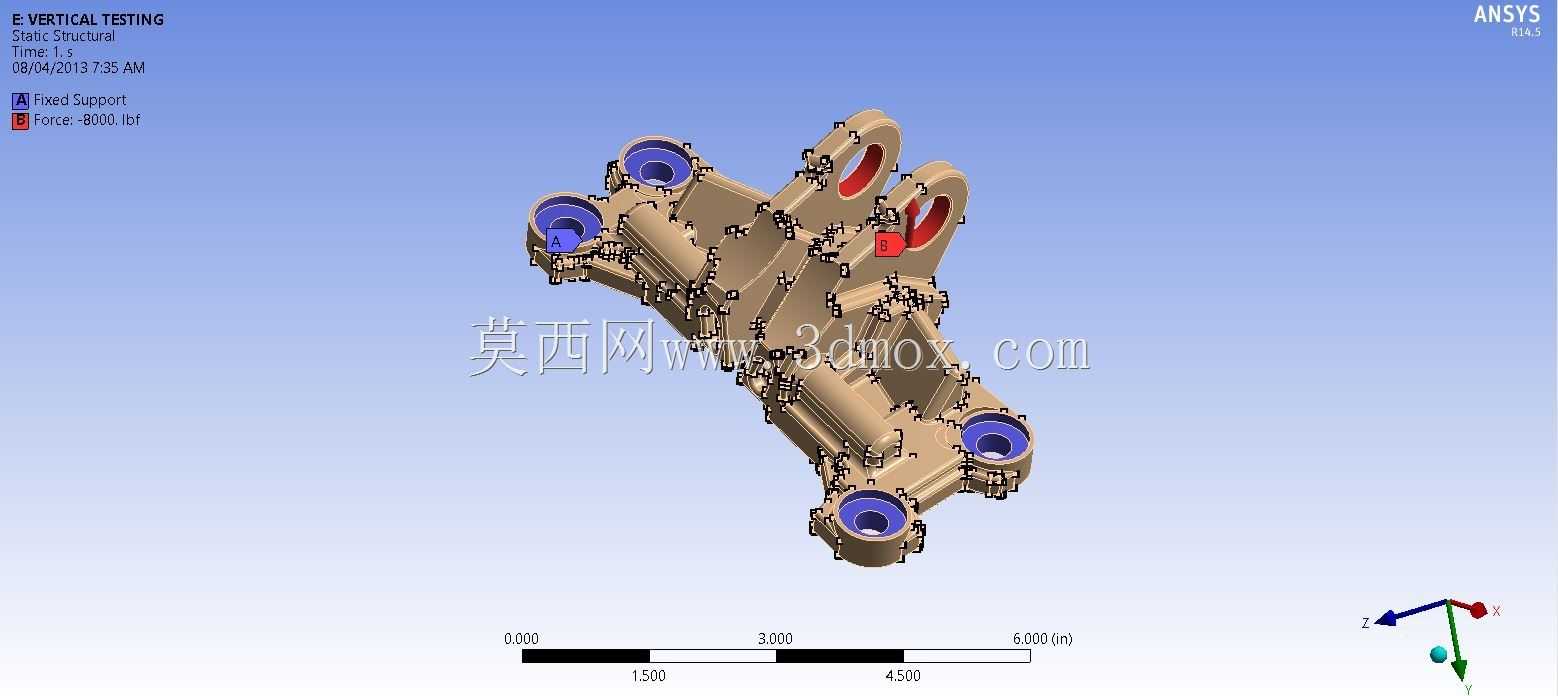

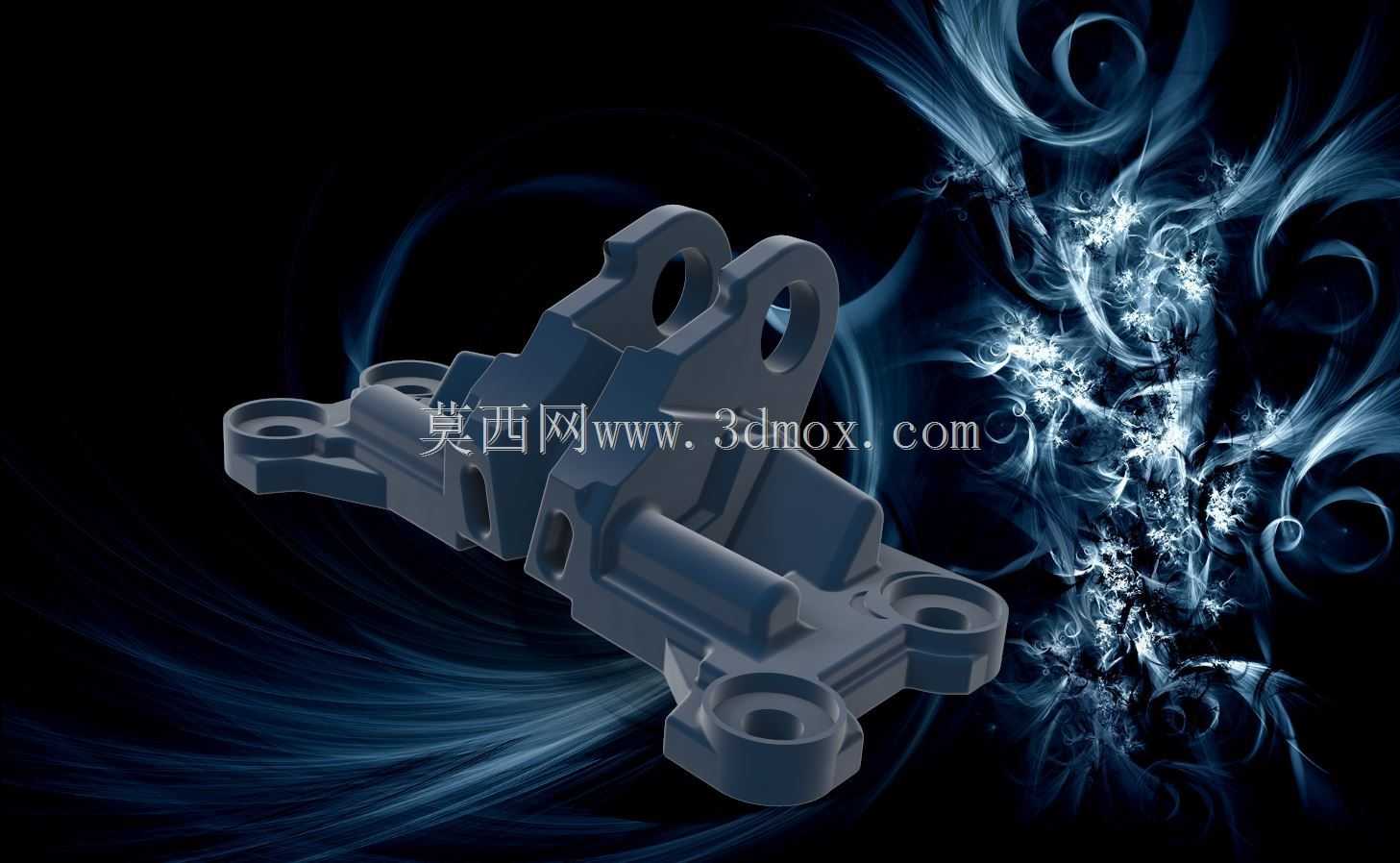

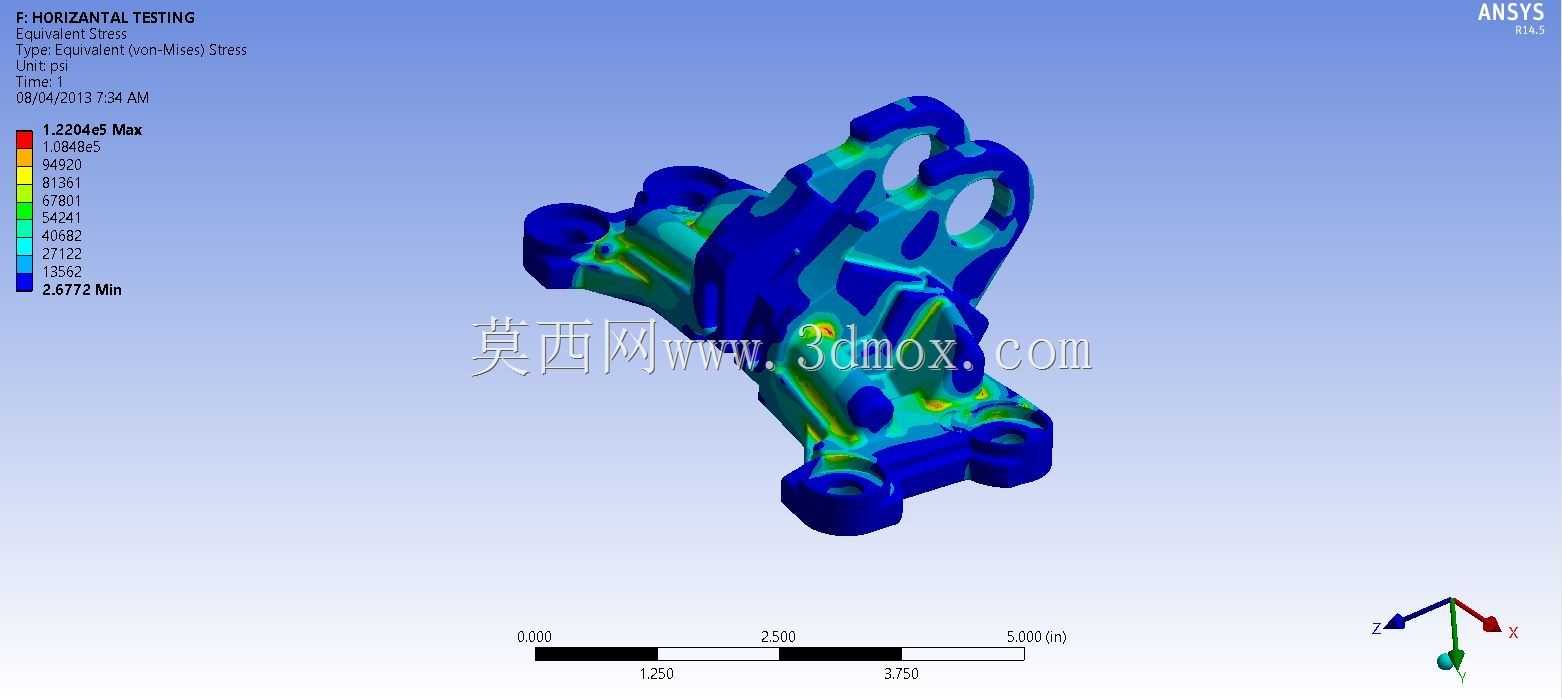

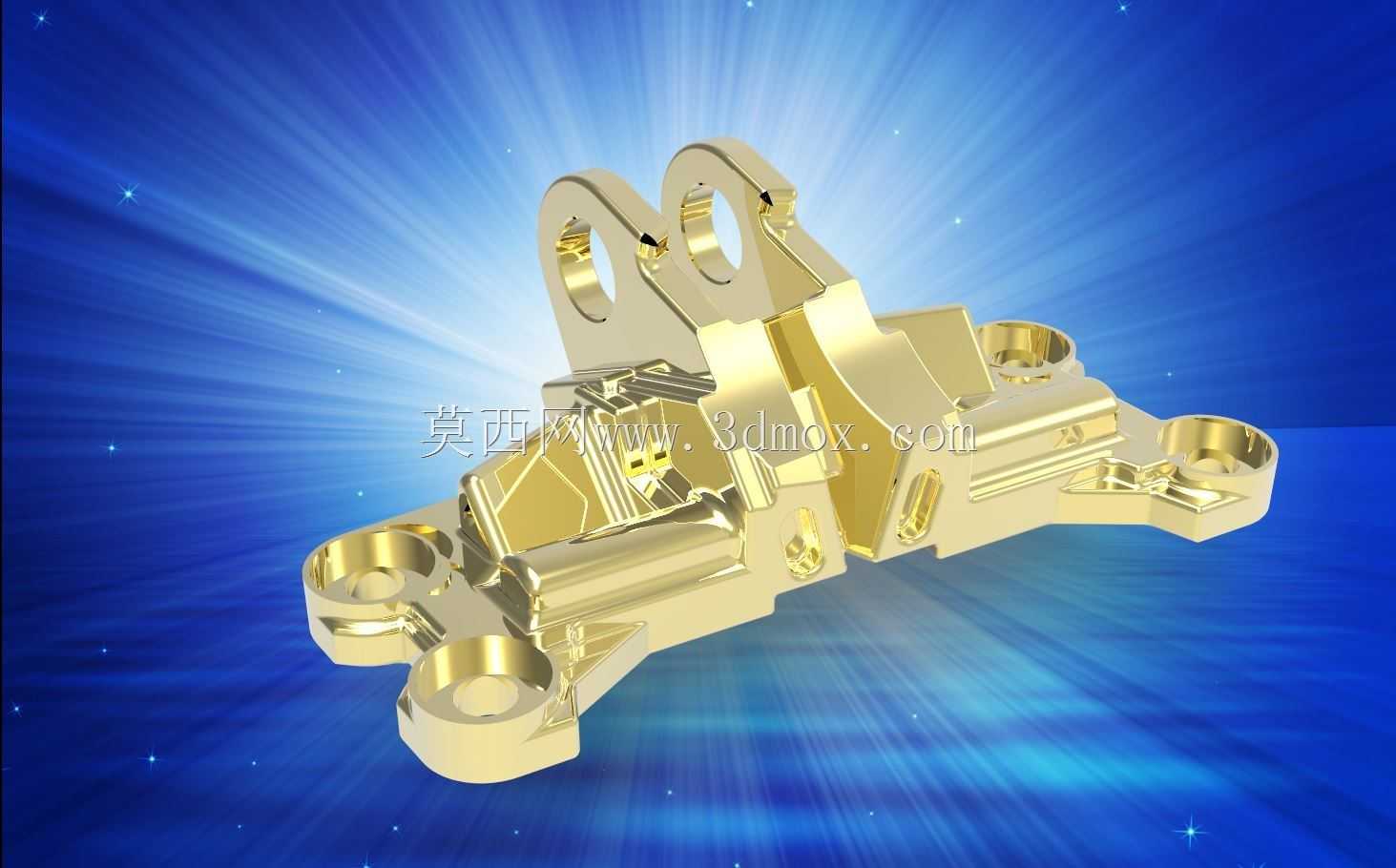

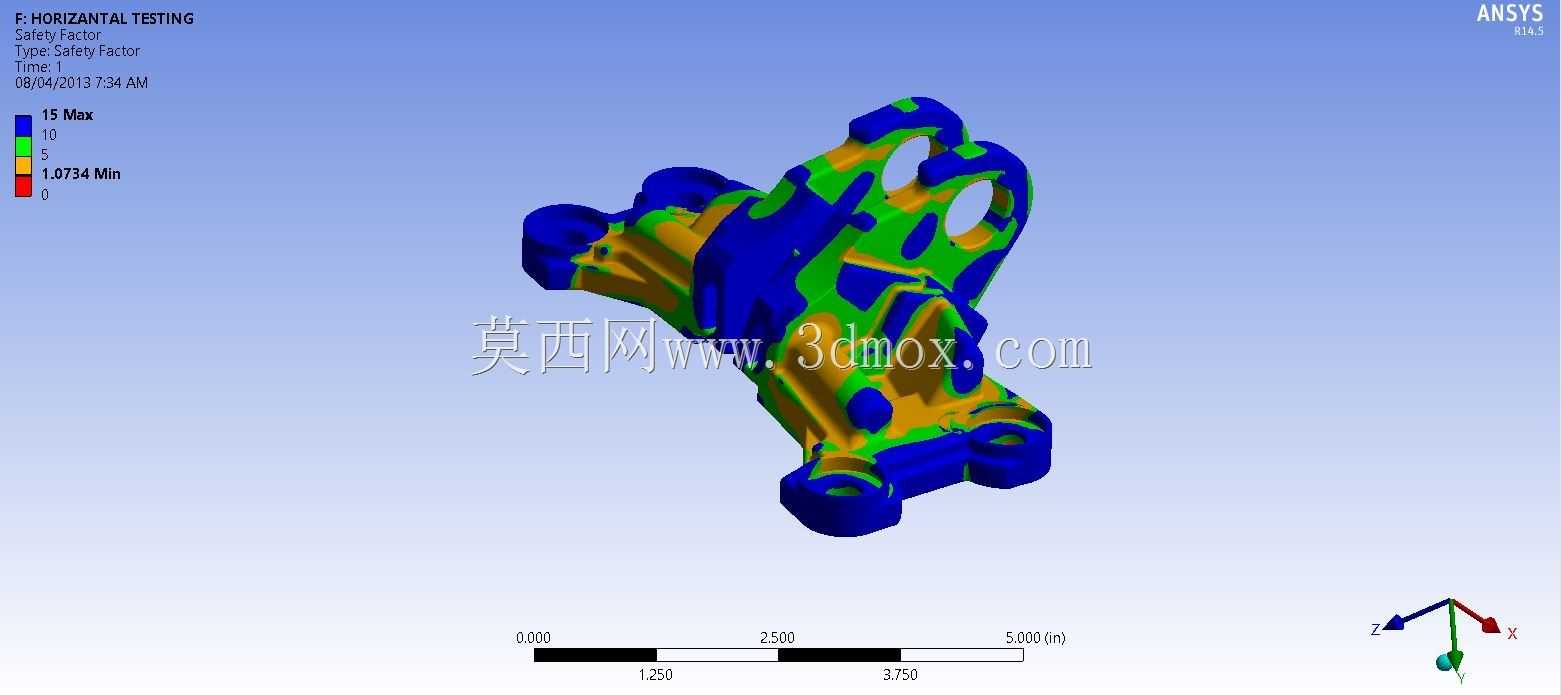

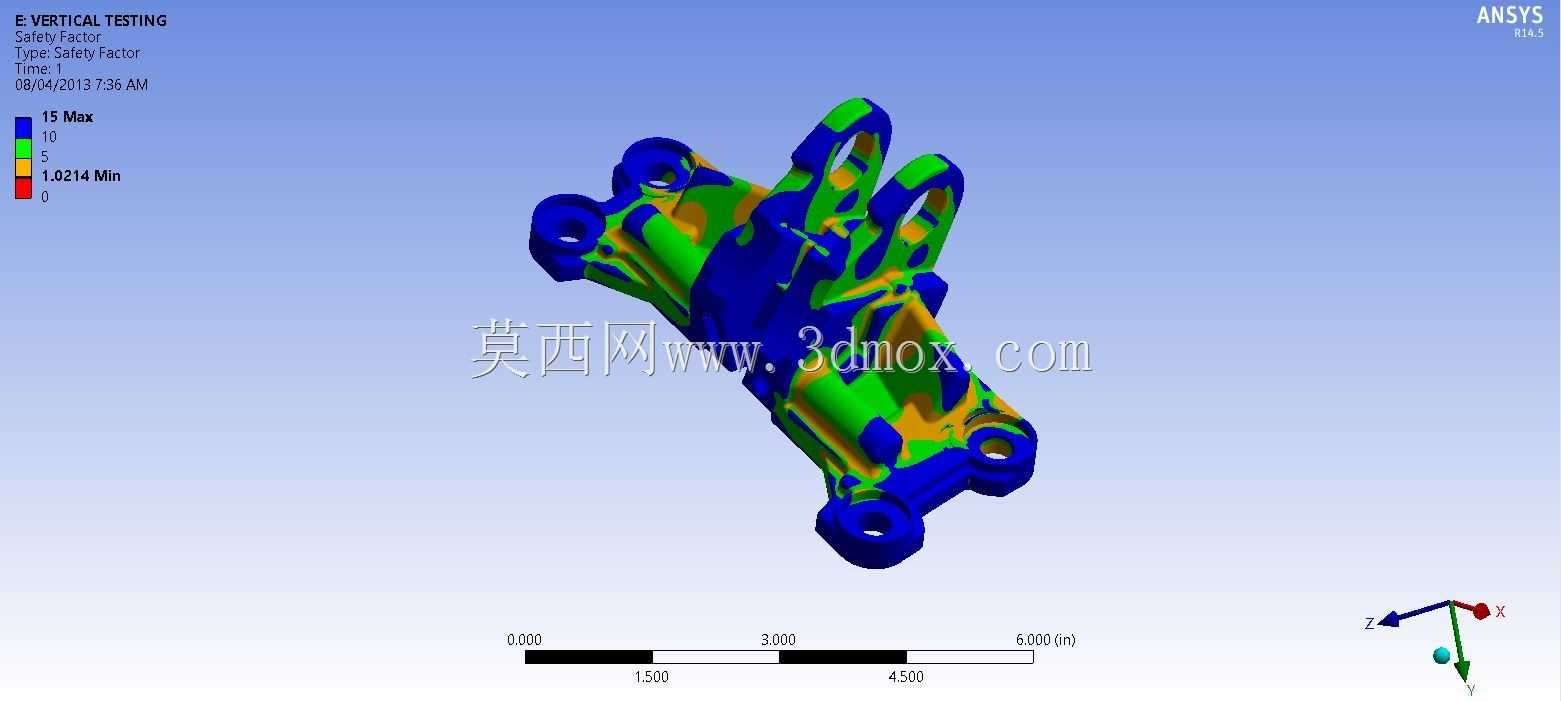

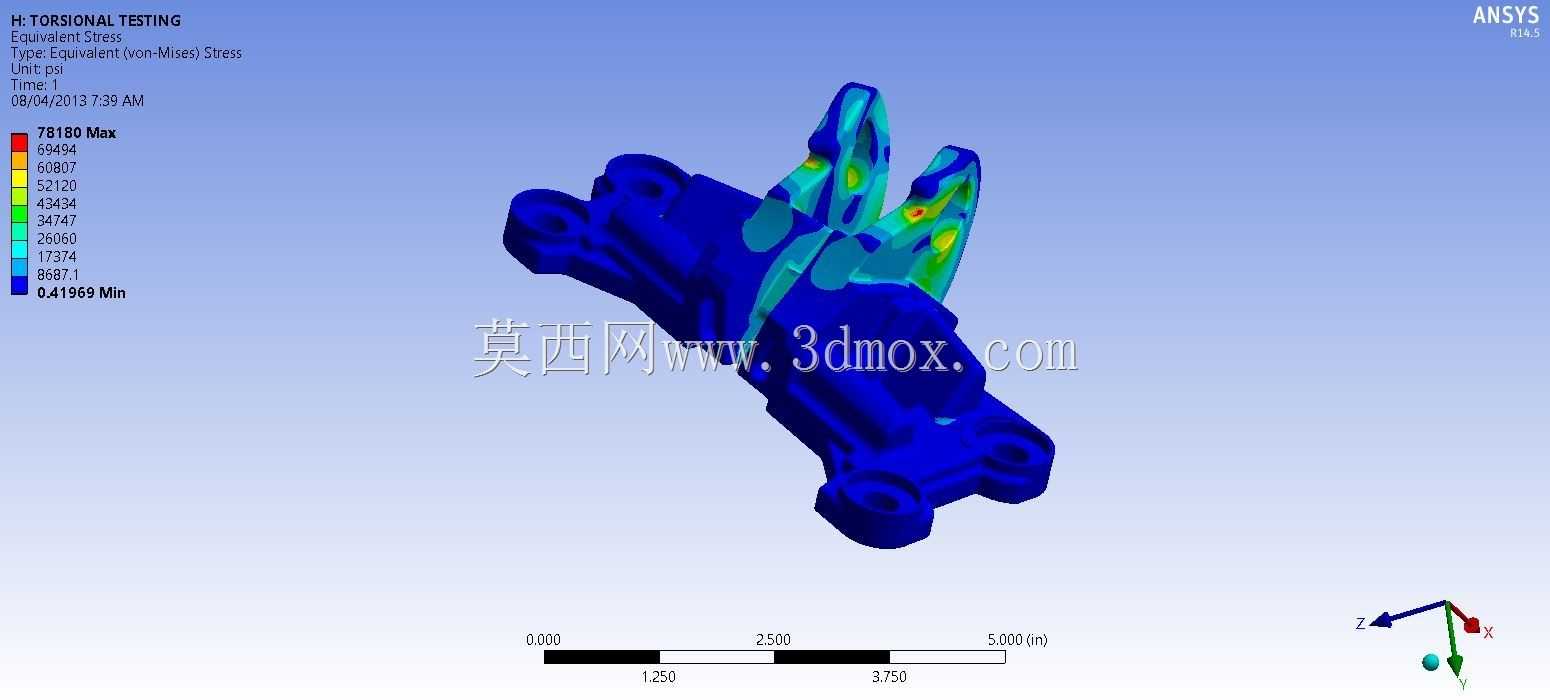

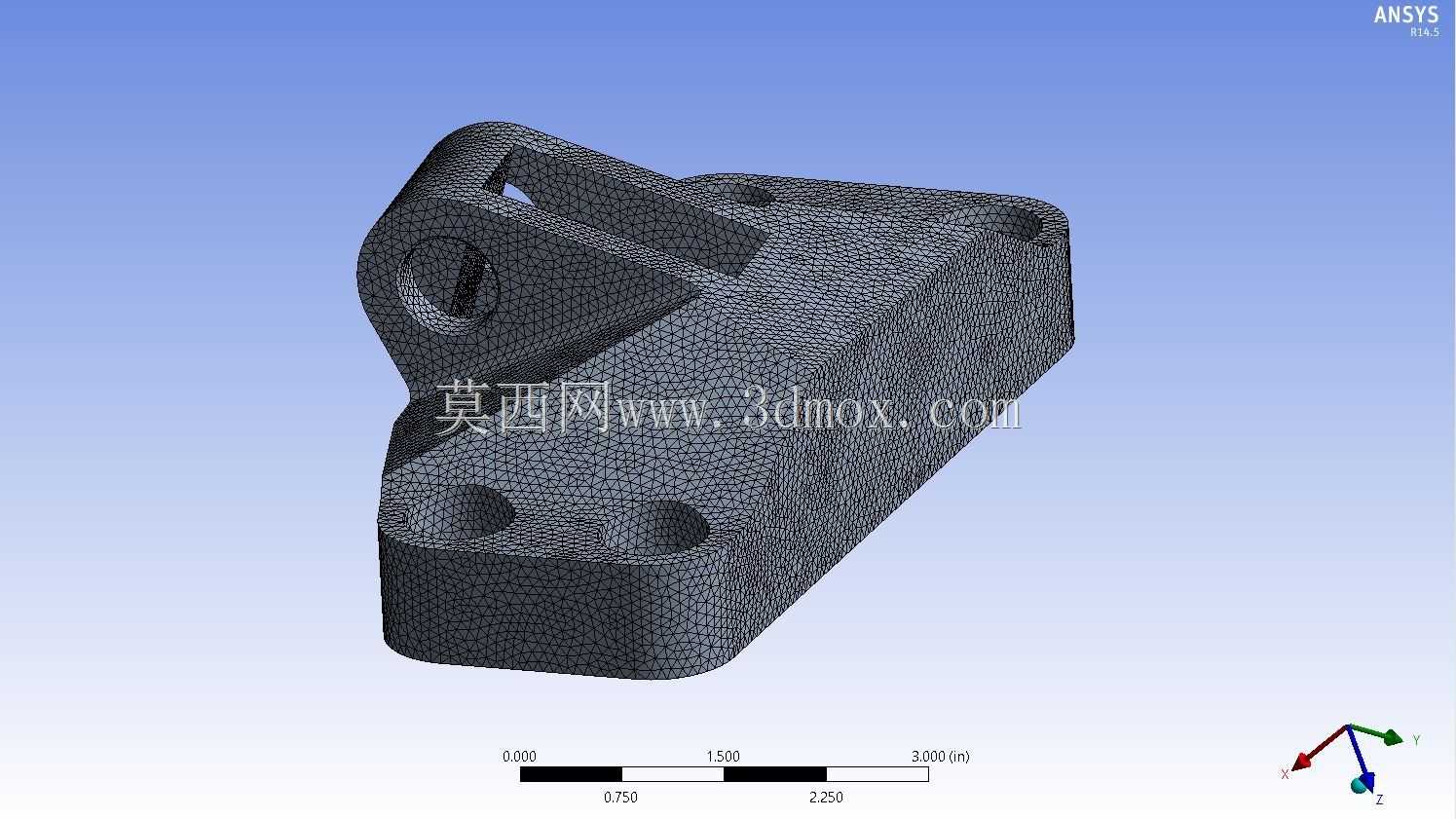

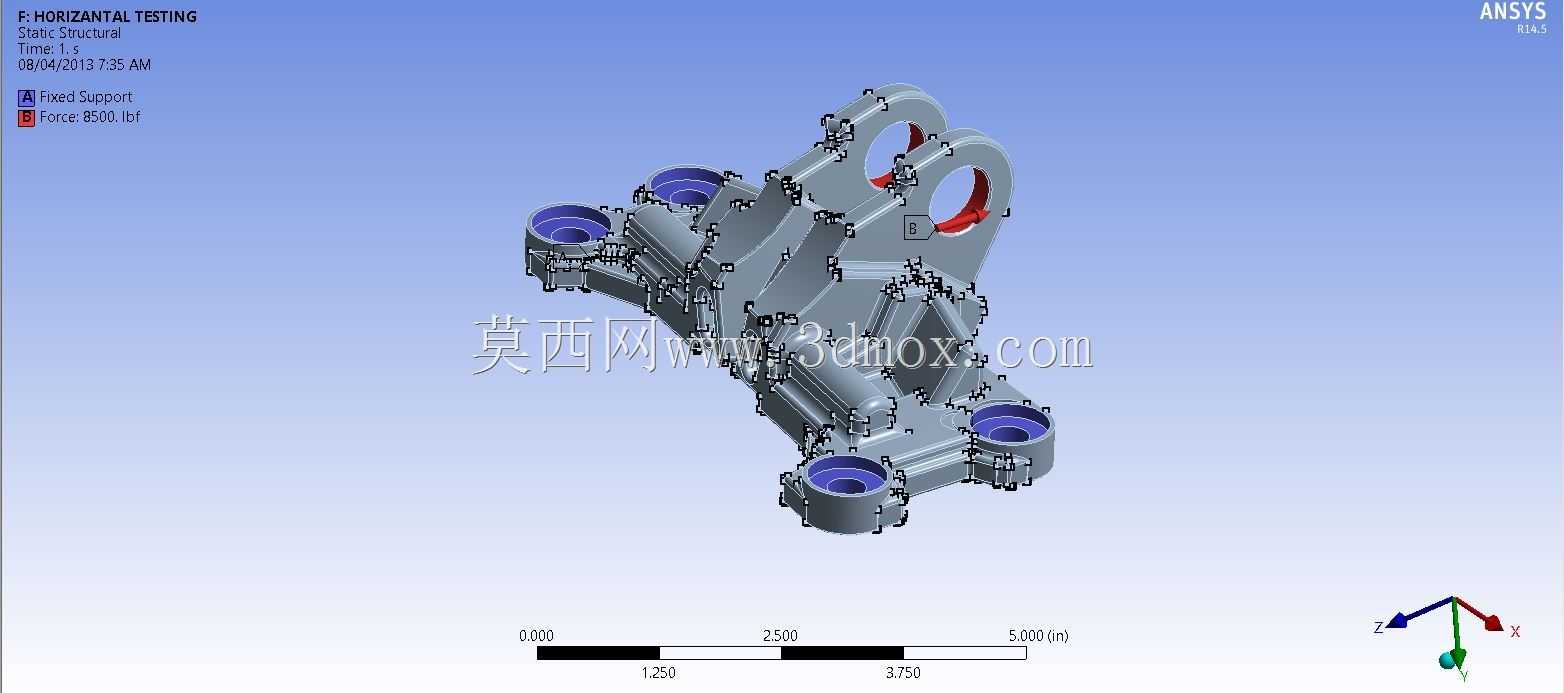

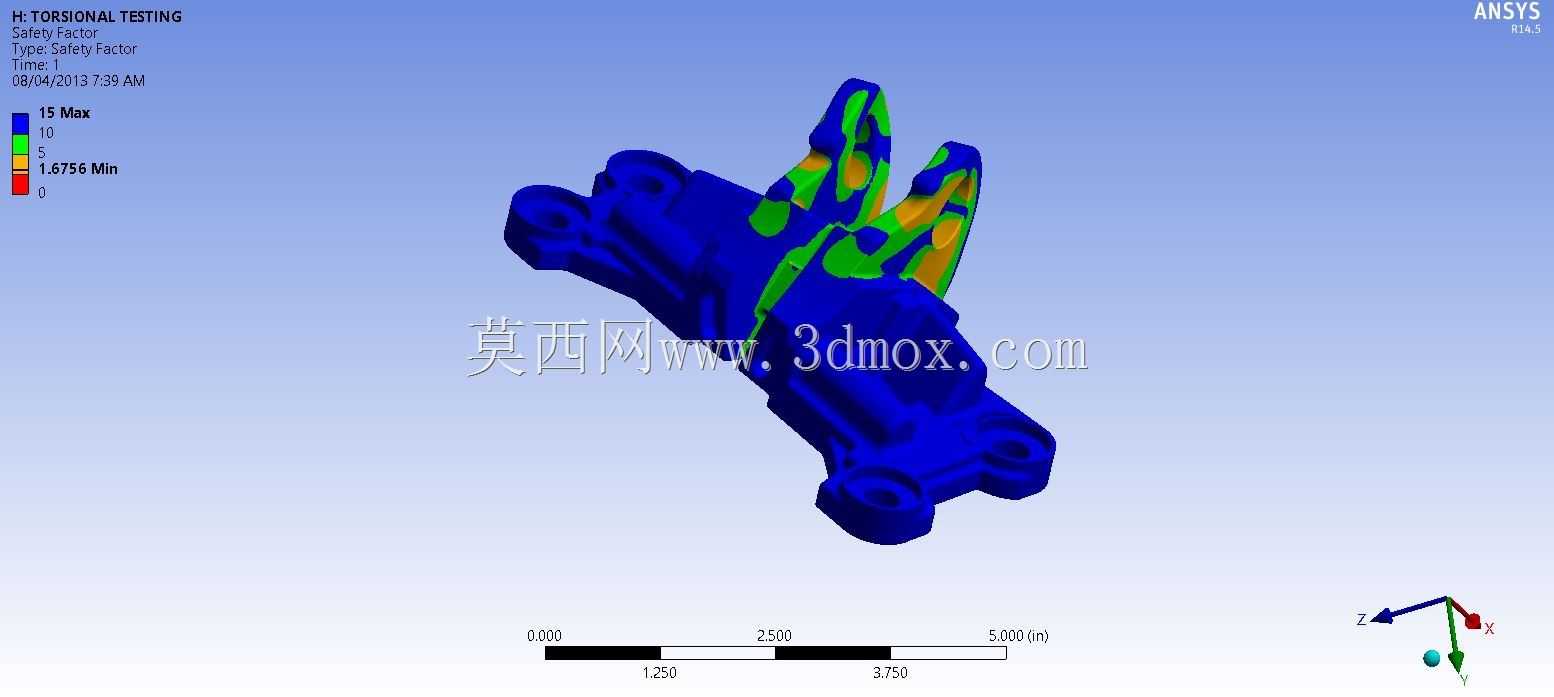

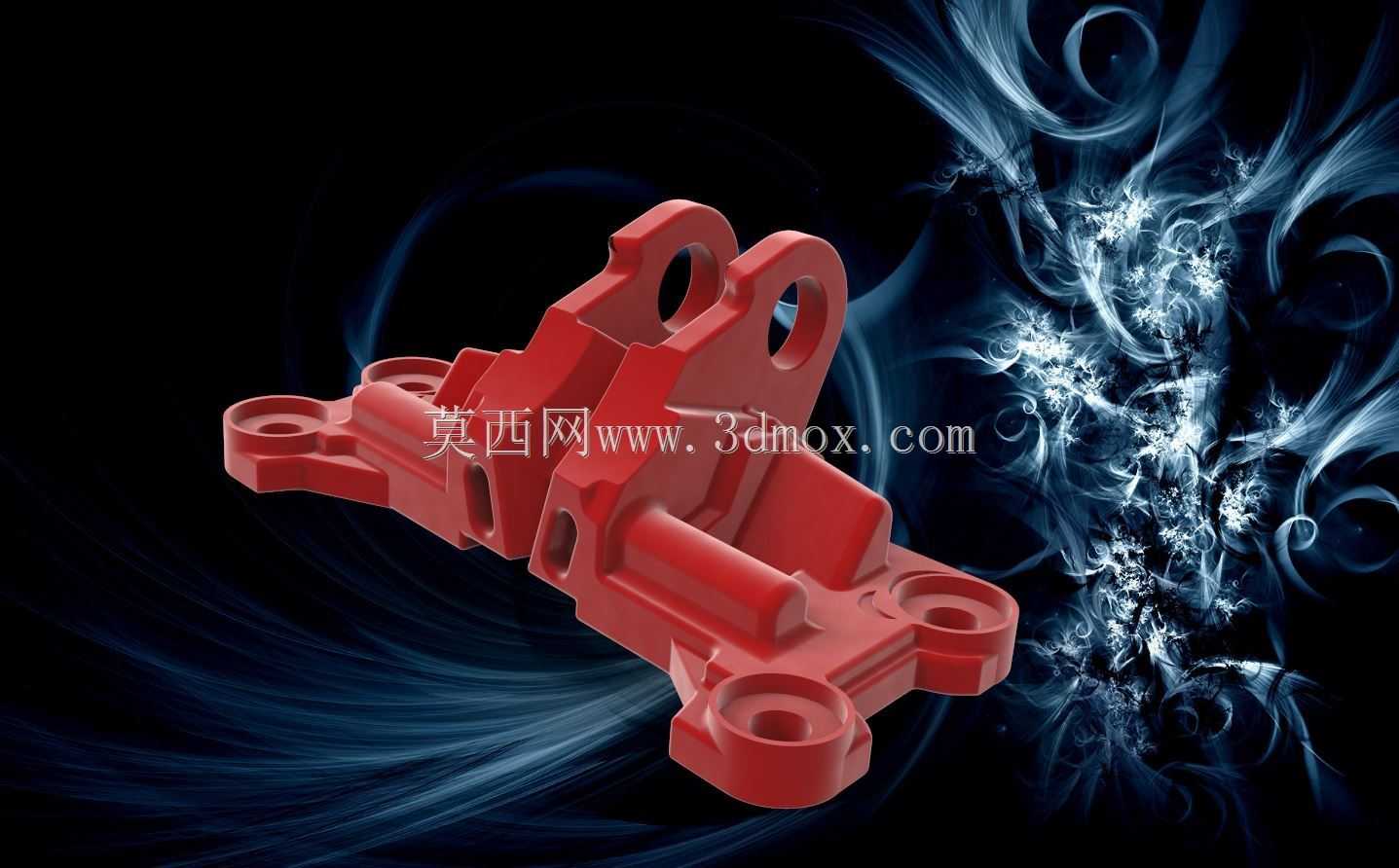

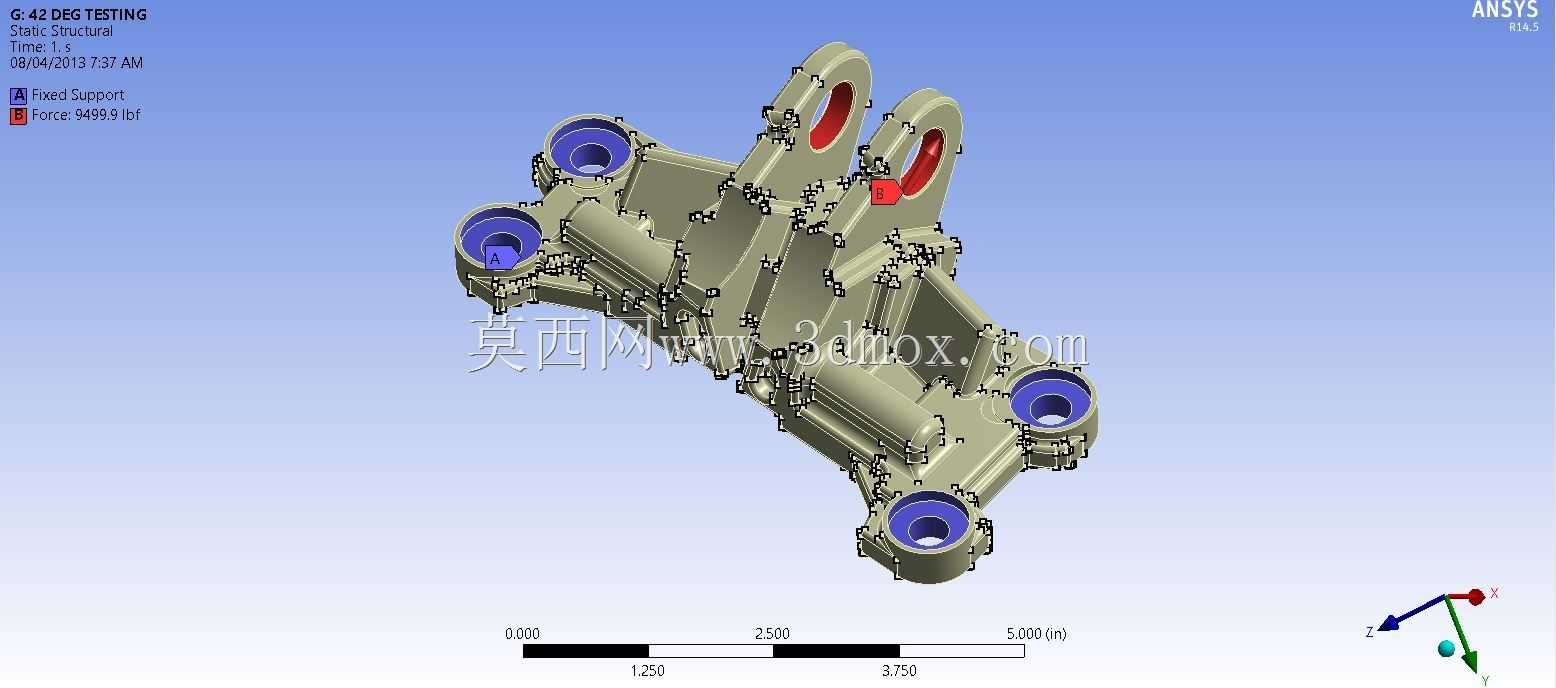

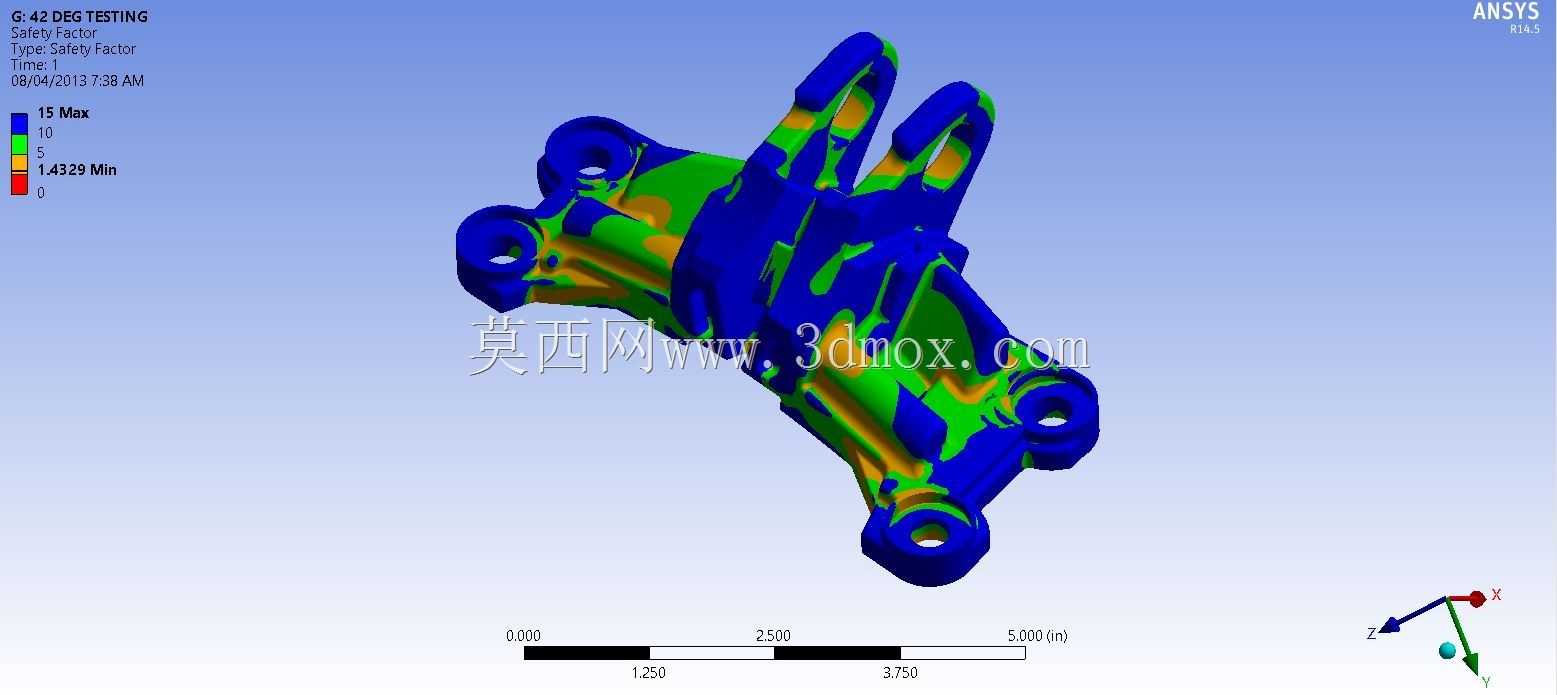

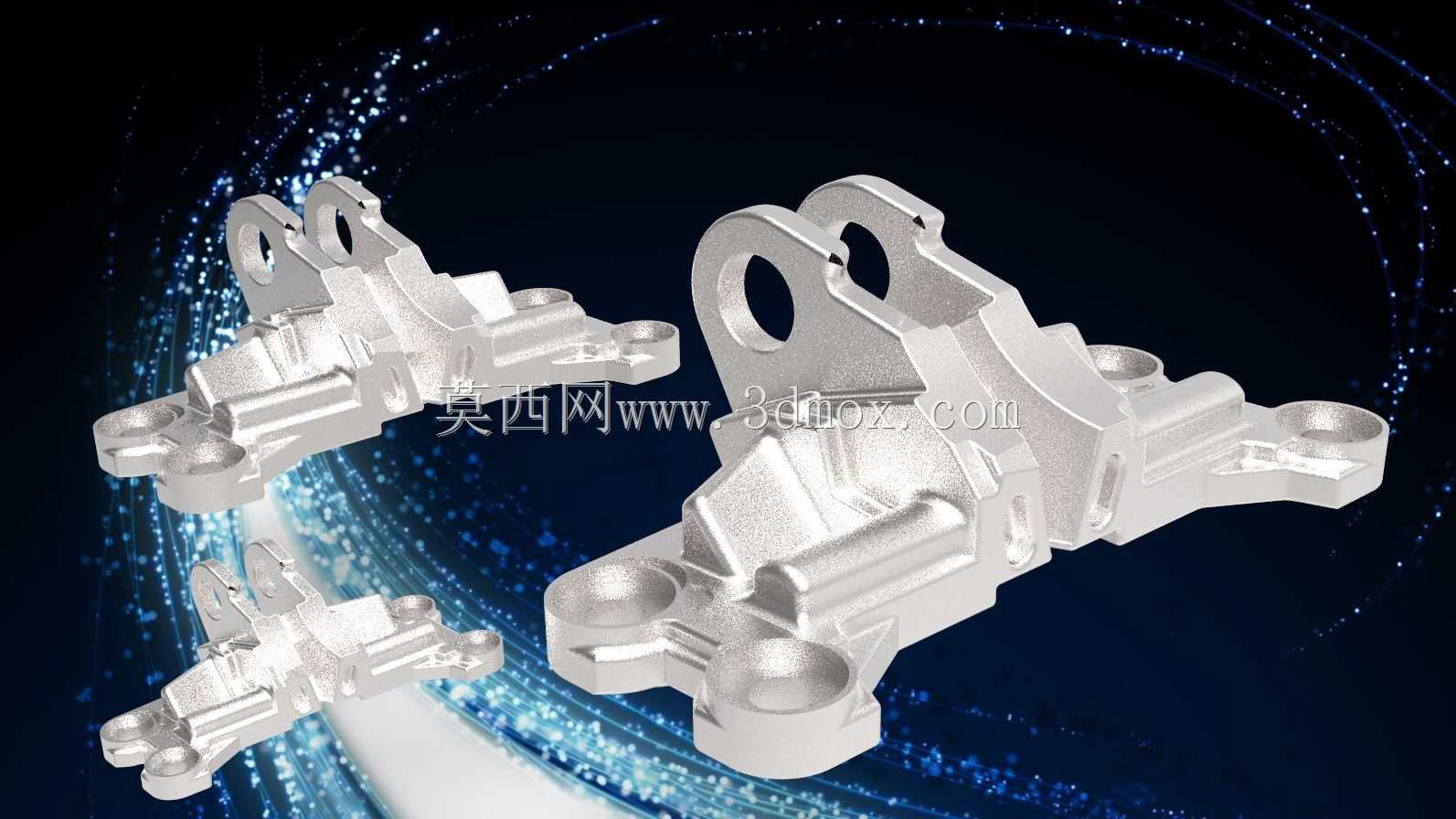

该类支座构件多用于重载传动设备的机架连接点位，承担相邻功能模块的载荷传递与位置固定作用，常见于工程机械行走机构、工业重载输送线的动力端连接、重型装备的模块化拼接部位，在设备运行过程中需要同时承受多方向的交变载荷，包括垂直方向的承重载荷、水平方向的冲击载荷以及启停阶段的扭转剪切力，对结构的刚度与抗疲劳性能有较高要求。从结构设计逻辑来看，该构件在初始构型基础上完成了多轮厚度优化，在保证整体刚度满足许用应力要求的前提下，去除了非受力区域的冗余材料，整体重量较初始实心构型降低超六成，大幅减少了材料消耗与设备整体的负重占比。结构上预留的多组同轴安装孔位，分别对应不同规格的紧固件安装需求，其中大直径通孔用于主承载销轴的穿装，周边分布的沉头孔用于支座与机架端面的螺栓锁紧，所有孔位的位置公差均按照装配级精度设计，可直接适配对应规格的标准紧固件，无需现场二次加工。构件的安装基准面做了平整化处理，与机架贴合的端面平面度控制在装配公差允许范围内，可保证安装后无额外装配应力产生，避免长期运行过程中出现应力集中导致的开裂问题。结构上的加强筋布局完全贴合应力传递路径设置，在载荷交汇的拐角位置做了圆弧过渡处理，有效分散了应力集中点的峰值应力，经受力校核，各工况下的应力值均保持在材料弹性极限范围内，垂直、水平、扭转等多工况下的安全系数均满足重载设备的长期使用要求。构件的外部轮廓充分考虑了安装空间的边界限制，突出结构的尺寸均做了避让设计，不会与周边的管线、相邻运动部件产生干涉，可直接替换同安装尺寸的传统铸钢支座，适配现有设备的安装接口，无需对原有设备结构做额外改造。
