航模用外转子无刷动力电机结构

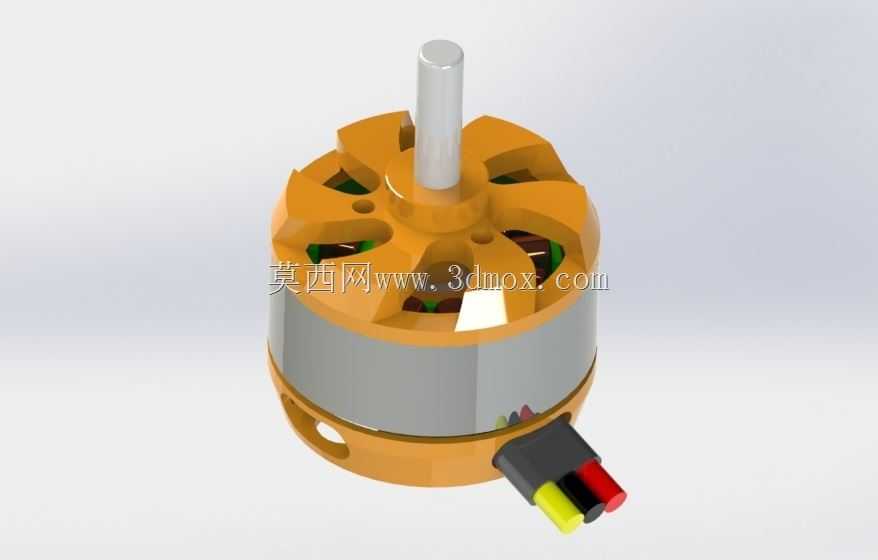

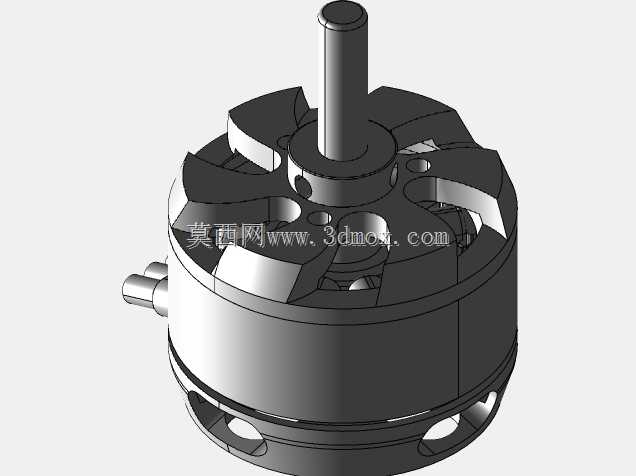

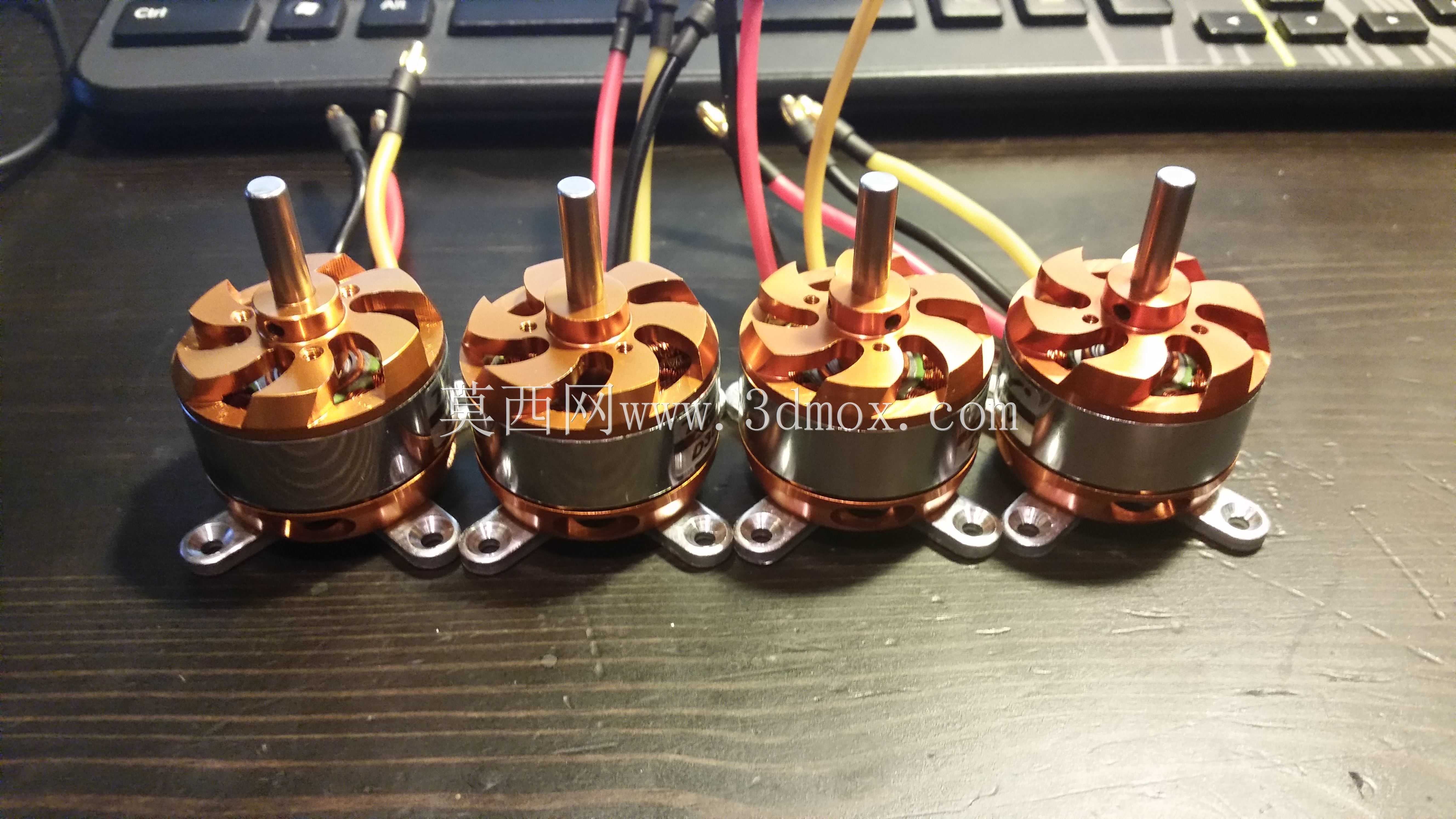

这款外转子无刷动力单元，最初面向固定翼航模、遥控赛车这类对动力重量比要求严苛的场景开发，后续也被小型转盘驱动、桌面级旋转工装等场景选用，核心优势是在紧凑体积下输出足够扭矩，同时保持较低的运转温升。从结构设计逻辑来看，采用外转子布局是这类动力单元的核心思路——转子外壳直接集成磁钢，转动惯量更大，低速扭矩输出更平顺，不需要额外搭配大减速比齿轮组就能直接驱动螺旋桨或者车轮，减少了传动环节的功率损耗。定子部分集中在中心区域，绕组排布经过优化，三相出线直接从底座侧方引出，接线端做了分色标识，方便现场安装时快速对应电调的三相接线，避免相序接反导致反转。外形上，主体外壳采用镂空辐条式设计，不是单纯为了减重，更重要的是在高转速运转时，辐条间隙可以形成主动风道，让空气直接流过定子绕组区域，带走持续运转产生的热量，不需要额外加装散热风扇就能满足持续大油门工况的散热需求。输出轴采用单出轴光轴设计，轴径匹配常规航模桨夹、赛车传动接杯的通用安装尺寸，轴伸长度经过校核，既保证安装桨夹或者传动件后有足够的啮合长度，不会在大扭矩输出时出现松脱打滑，又不会因为轴伸过长增加额外的转动惯量。底座部分预留了标准的安装孔位，孔位间距符合小型动力单元的通用安装规范，不管是安装在航模的防火板上，还是固定在遥控赛车的电机座上，都不需要额外做转接板，直接用标准螺丝就能完成固定。设计时还考虑了动平衡调校，转子外壳在出厂前就做了动平衡校正，高转速运转时不会出现明显的振动，避免振动传递到机架或者车架上影响设备的运行稳定性。绕组的绕线方式采用了多股并绕的方案，降低了大电流下的铜损，配合高牌号磁钢，在1100KV的转速常数下，既能满足航模爬升时的大推力需求，也能适配遥控赛车直线加速时的高转速响应，在小型转盘驱动场景下，也能保持低速运转时的扭矩输出平稳，不会出现卡顿或者丢转的情况。底座的出线位置做了防拉扯的结构处理，电源线从底座引出的位置有局部加厚的限位结构，避免安装或者使用过程中拉扯线缆导致绕组接线端脱焊，提升了整体的结构可靠性。
