双规格管径对夹式固定管卡结构

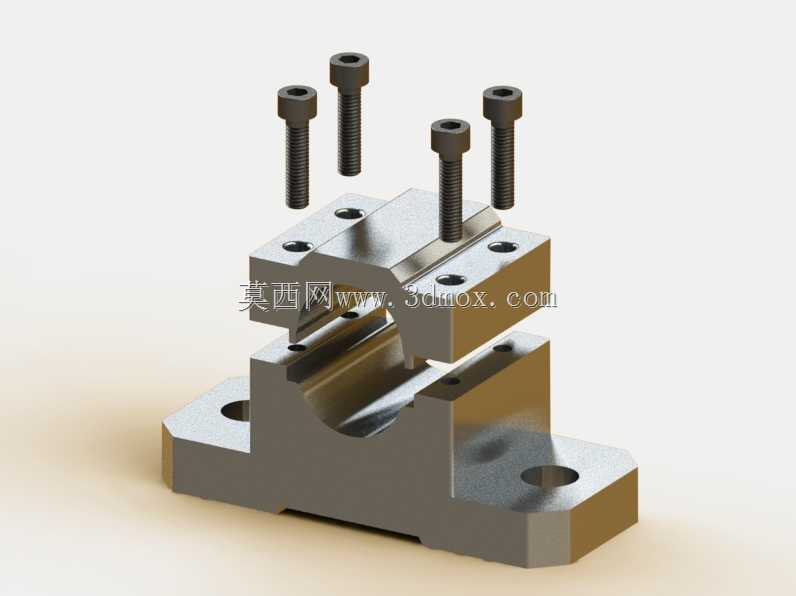

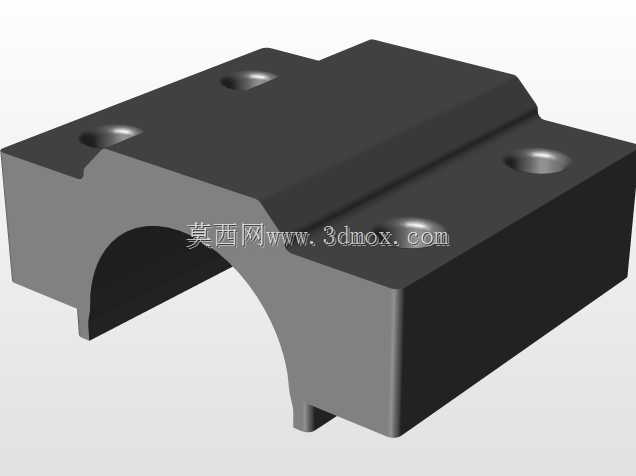

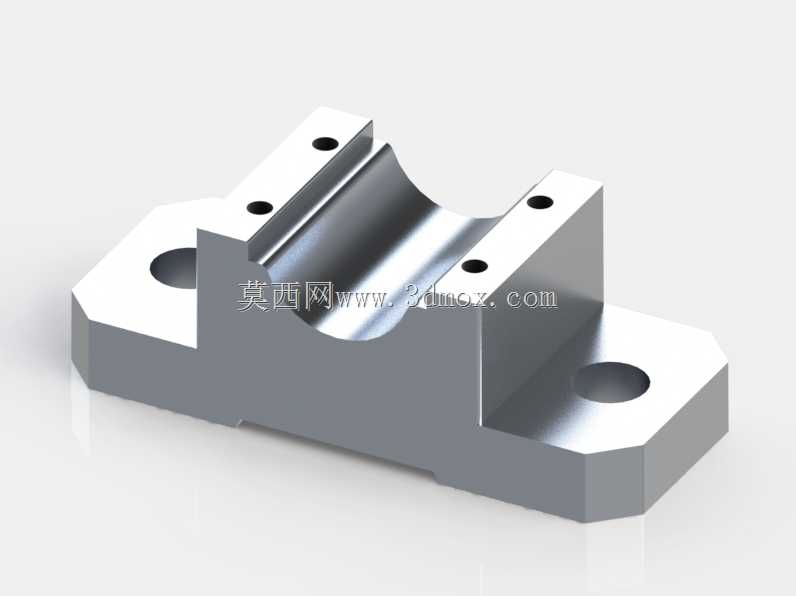

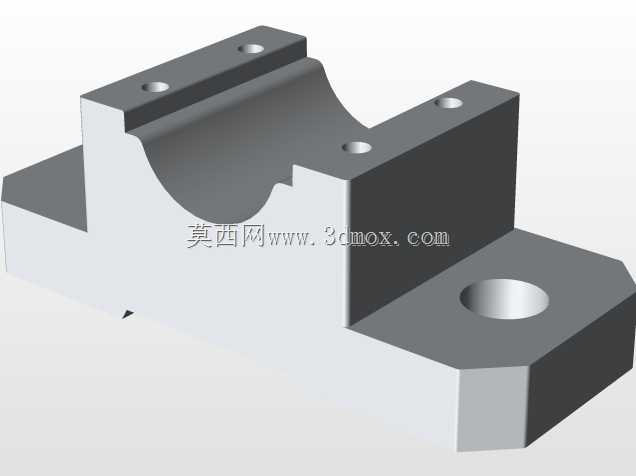

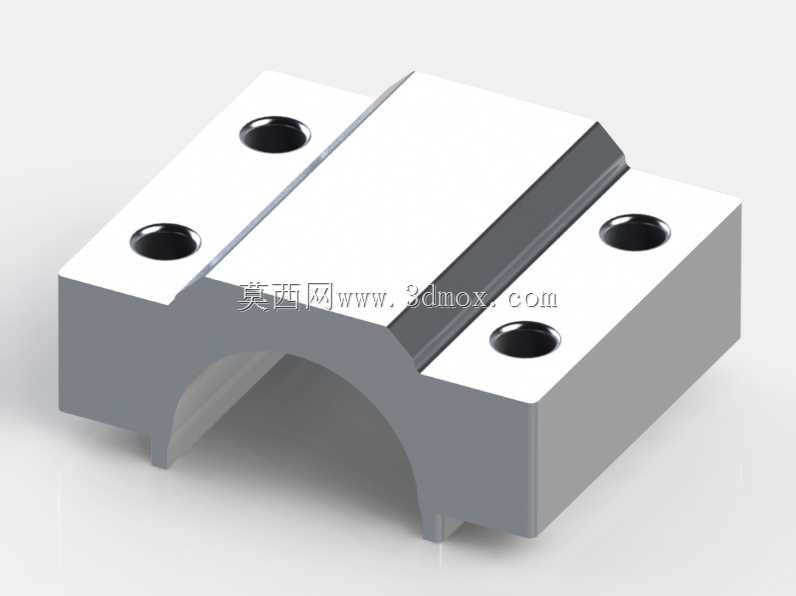

这款夹持类零件主要面向流体输送管路、小型气动液压布管场景的固定需求，适配30mm与32mm两种常用外径的硬质管路，在自动化生产线气路排布、小型设备冷却水路固定、实验室气路布设场景中都能见到同类结构的应用。从结构设计来看，整体采用分体对夹式布局，底部为带安装孔的一体式基座，基座上加工出下半圆弧形夹持槽，上半部分为对称分体式压块，同样加工出对应圆弧槽，上下扣合后形成完整的圆形夹持腔，通过四颗内六角圆柱头螺栓实现压块与基座的锁紧，靠螺栓预紧力让上下圆弧面抱紧管路外壁，限制管路的径向窜动与轴向位移。基座两端的安装孔为沉孔设计，可适配内六角螺栓穿过将整个管卡固定在安装面、型材槽或者设备基板上，安装时无需额外加工复杂定位结构，只要在安装面预制对应螺纹孔或者穿螺栓的过孔即可完成固定，安装边界灵活，既可以贴平金属平板安装，也可以搭配T型螺栓固定在工业铝型材的槽道上，适配多数设备的布管安装需求。设计时特意将上压块做成分体对称结构，相比整体式上压盖，分体结构在锁紧时能让两个压块分别自适应贴合管路外壁，避免因为加工公差导致的局部应力集中，也能补偿管路外径的微小尺寸偏差，保证抱紧力均匀分布在管路接触面上，不会出现局部压伤薄壁管路的问题，尤其适合适配铜管、铝管这类薄壁金属管路以及硬质PVC、尼龙类工程塑料管路。圆弧夹持槽的加工精度直接影响固定效果，槽面粗糙度控制在合理范围，既不会因为过于光滑导致抱紧力不足出现管路滑移，也不会因为粗糙度过高刮伤管路外壁。四颗锁紧螺栓对称分布在夹持腔的两侧，锁紧时按对角顺序逐步拧紧，能让上下夹持面的压力均匀传导，不会出现压块偏斜导致的管路夹持不正、受力不均问题。实际使用中，这类管卡通常成组排布，沿管路走向间隔一定距离安装，用来支撑长距离布设的管路，避免管路因为自身重量、内部流体脉动产生下垂、振动，减少管路接头处的应力集中，降低管路接头松动、泄漏的概率。相比传统的喉箍类固定件，这种刚性管卡的支撑强度更高，抗振动性能更好，在有持续振动的设备布管场景中，能长期保持夹持力稳定，不会因为振动出现松动移位。结构上没有多余的复杂特征，所有加工面都是常规铣削、钻孔工序就能完成，加工成本可控，适合批量加工使用，零件的整体外形紧凑，不会占用过多安装空间，在排布密集的管路场景中也能灵活布置，不会和相邻管路、其他零部件产生安装干涉。
