VHF/UHF频段J型面板安装天线结构

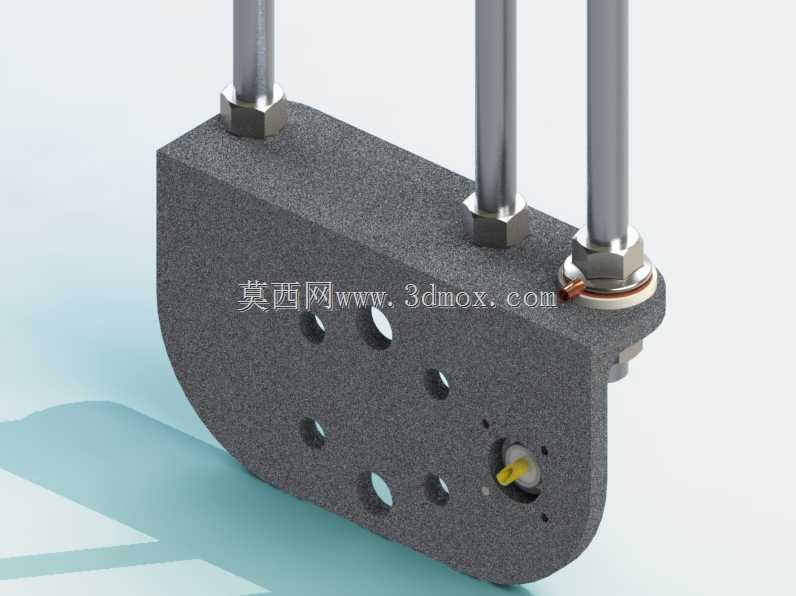

　　这款J型天线的结构设计完全围绕业余无线电VHF/UHF双频段的通信需求展开，整体采用立式振子搭配安装底座的布局，总辐射长度约15m，适配144MHz与430MHz两个常用业余频段的驻波匹配要求，不需要额外加载匹配线圈即可实现全频段内的低驻波传输，减少了射频信号在传输路径上的损耗。底座部分采用铸铝材质一体铣削成型，表面做硬质氧化处理，既保证户外安装时的抗腐蚀能力，也能为三根振子提供足够的结构支撑强度，避免大风环境下振子晃动导致的谐振点偏移。

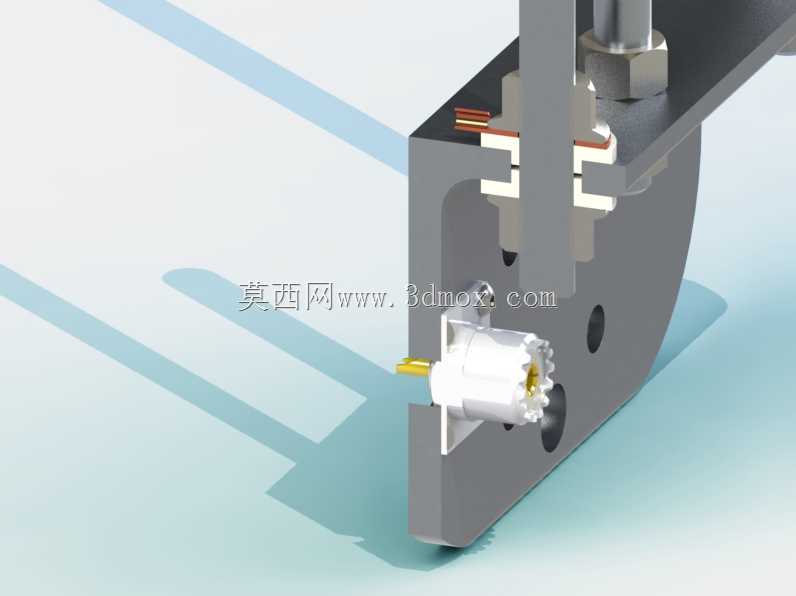

　　底座上预留的多个安装孔位适配标准19英寸机柜面板的开孔尺寸，也可直接固定在户外通信机箱的侧壁上，安装时不需要额外定制转接支架，射频接口采用标准PL259接头，直接对接常用的50欧姆同轴馈线，接头处做了防水密封结构，配合底座与面板之间的橡胶密封圈，可实现IP65级别的户外防水能力，满足野外基站、楼顶中继台的长期安装使用需求。振子部分采用三根不同长度的不锈钢金属杆，分别对应两个频段的1/4波长匹配段与辐射段，振子与底座之间采用聚四氟乙烯绝缘衬套隔离，避免振子与金属底座直接导通导致的谐振点偏移，每根振子与底座的连接位置都做了锁紧螺母结构，安装时可根据实际使用场景微调振子的伸出长度，修正安装环境带来的频率偏移，不需要重新加工振子即可完成现场匹配调试。

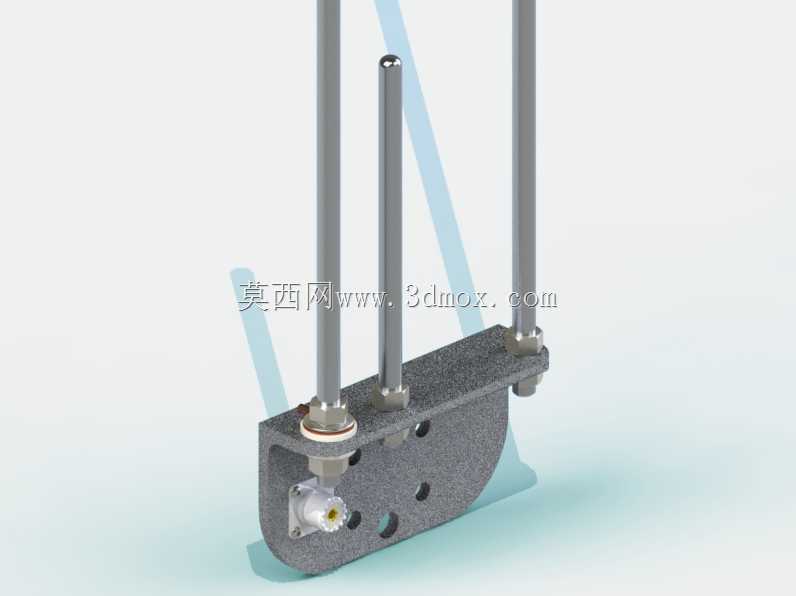

　　从结构设计的角度看，这款天线没有采用传统J型天线的单振子加匹配段的弯折结构，而是将匹配段与辐射振子平行布置，整体横向占用尺寸更小，适合在空间有限的通信机柜、车载通信舱、便携基站设备上安装，底座的弧形过渡结构既减少了边角的应力集中，也能降低风阻，在12级大风环境下不会出现底座变形或者振子断裂的问题。实际使用场景中，这款天线可作为业余无线电中继台的固定收发天线，也可作为应急通信车的车载天线，或者野外临时通信基站的架设天线，相比同增益的玻璃钢封装天线，这款结构的天线重量更轻，拆卸后可分开收纳，方便应急通信队伍携行，振子部分采用标准不锈钢管加工，现场出现损坏时可直接替换同规格管材快速修复，不需要整体更换天线。

　　安装边界方面，底座的安装孔距为标准的40mm间距，适配大部分通信机箱的面板开孔，安装时需要保证天线周围1米范围内没有大面积金属遮挡物，避免金属物体对天线辐射方向图造成遮挡，馈线连接后需要在接头处缠绕防水胶带做二次密封，避免长期户外使用时雨水渗入接头导致的信号衰减。结构建模过程中，振子的长度参数经过严格的频段匹配计算，每段振子的长度误差控制在0.5mm以内，保证谐振点准确落在目标频段中心，绝缘衬套的厚度经过耐压测试，可承受100W的射频功率不会出现击穿问题，底座上的减重孔在不降低结构强度的前提下减少了整体重量，同时也能作为安装时的走线孔位，方便馈线从机箱内部直接对接天线接头，不需要在面板上额外开馈线过孔。
