飞翼FPV运动相机金属安装固定支架

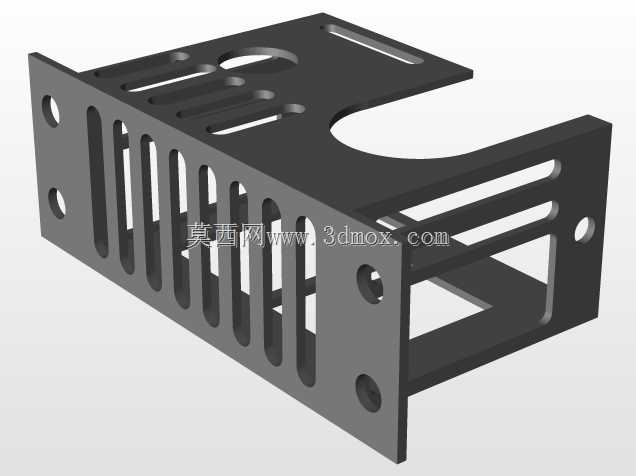

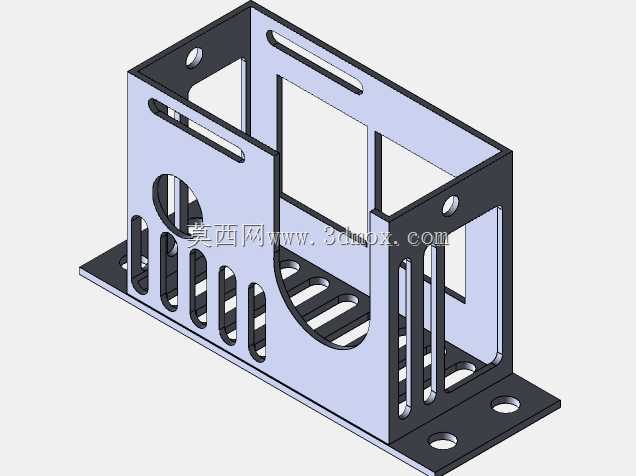

这款支架专为飞翼类FPV载机搭载sjcam系列运动相机设计，核心作用是在高速飞行、大机动动作的工况下，为运动相机提供稳定的安装基准，避免飞行过程中相机出现移位、抖动甚至脱落的问题，保障航拍画面的清晰度与拍摄角度的一致性。从结构设计来看，整体采用钣金弯折成型的框式包裹结构，底部延伸出带安装孔的法兰边，安装孔位预留了足够的装配公差，可适配飞翼机身前端常见的碳板、玻纤板安装基面，安装时只需通过螺丝穿过底脚的通孔即可完成固定，无需额外加工复杂的安装位，适配性较强。框体主体采用围合式设计，侧壁开设多组长条型散热槽与减重孔，既可以降低飞行过程中的风阻，也能在长时间录制时为运动相机提供散热通道，避免密闭空间内积热导致相机录制中断；框体正面预留了对应相机镜头的弧形避让缺口，不会遮挡镜头拍摄视角，同时侧壁的长圆孔可适配不同厚度的缓冲垫粘贴需求，用户可根据自身载机的震动频率，选择不同厚度的EVA泡棉垫衬在相机与支架内壁之间，进一步过滤发动机或螺旋桨传递的高频震动。支架顶部与侧部开设的腰型孔，一方面可作为绑带穿孔位，在极端飞行场景下额外增加绑带固定相机，提升冗余安全性，另一方面也可作为走线通道，方便相机供电线、视频输出线的规整排布，避免线材外露被气流吹动产生震动或被螺旋桨打到。从安装边界来看，支架内部腔体尺寸完全匹配sjcam运动相机带防水壳的外形尺寸，相机装入后不会出现旷量，同时框体边缘做了折边强化处理，在发生轻微炸机时，框体可先承受冲击能量，避免相机直接磕碰受损。设计过程中充分考虑了FPV载机的重量敏感特性，所有非受力区域的材料都通过开孔做了减重处理，整体重量控制在较低水平，不会给飞翼带来过多的负载负担，同时受力的弯折部位都保留了足够的材料厚度，保证在大过载机动下支架不会出现形变，维持相机的安装角度稳定。
