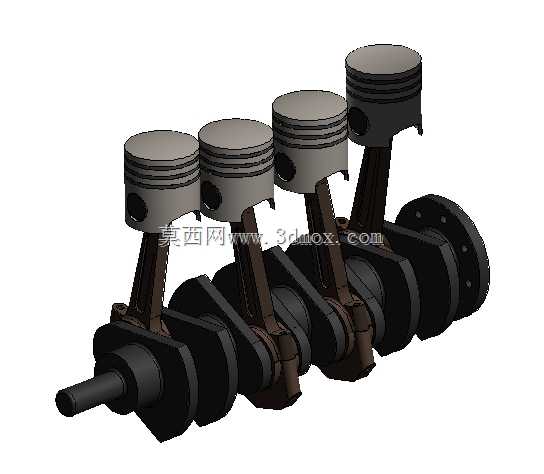

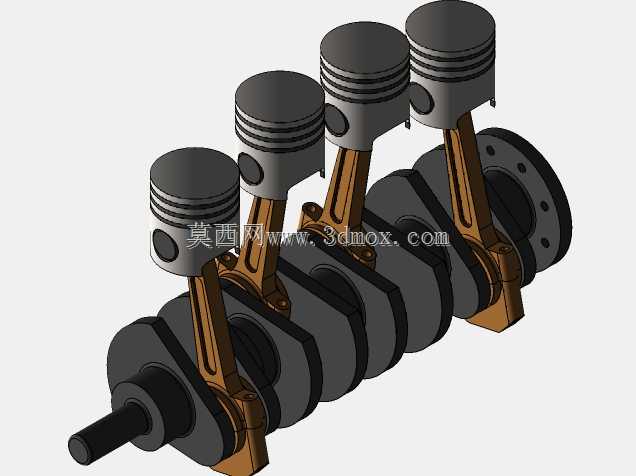

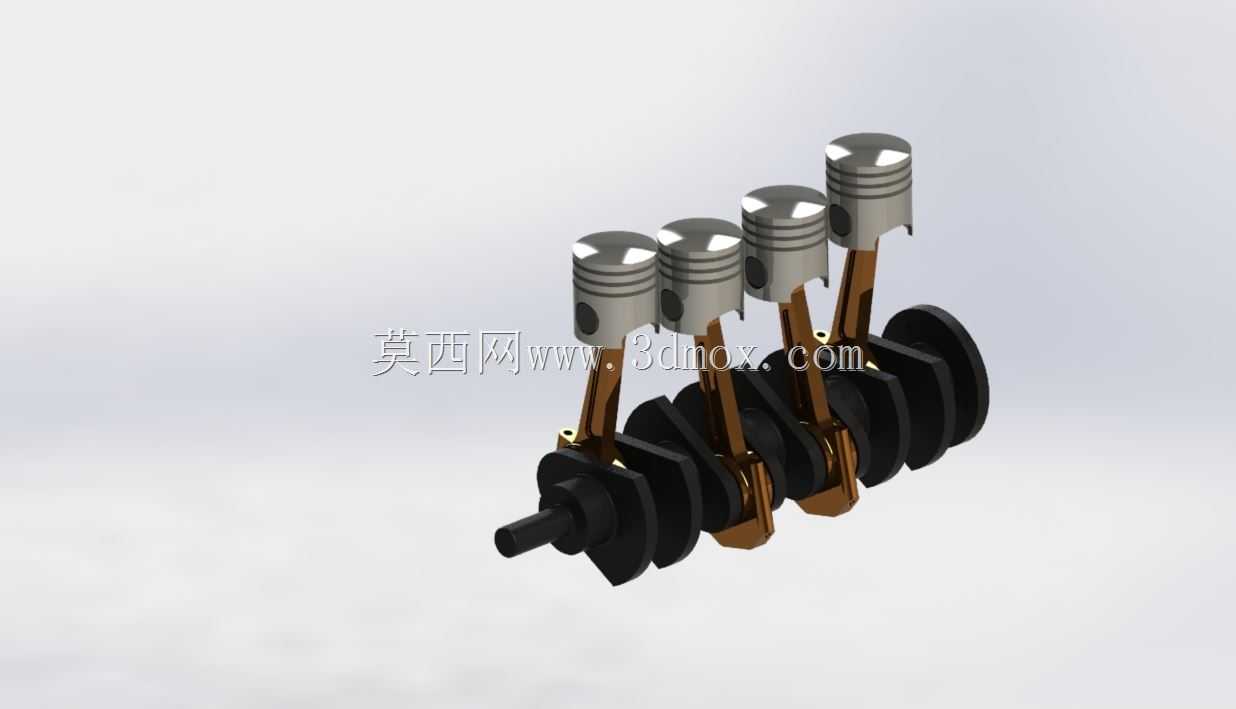

直列四缸发动机曲柄连杆机构结构展示

这套直列四缸动力核心的结构建模，完全围绕量产车用内燃机的实际装配逻辑搭建，可直接用于动力总成匹配验证、教学演示或是逆向开发参考。从实际应用场景来看，这类结构广泛搭载于家用乘用车、轻型商用车以及小型工程机械的动力单元中，是目前市面应用占比最高的内燃机构型之一，其做功顺序的平顺性、结构紧凑度的平衡表现，经过了数十年的市场验证。

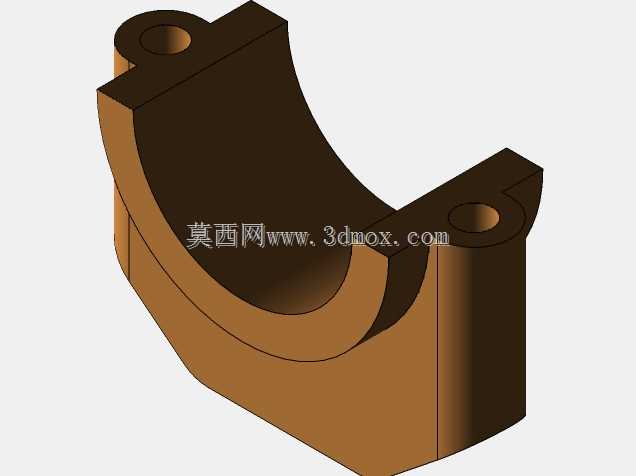

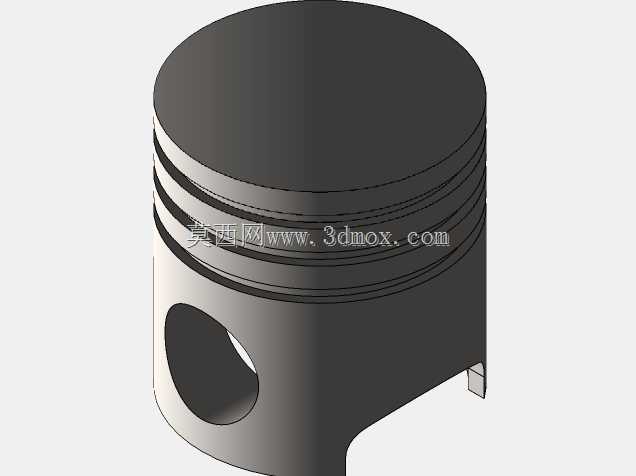

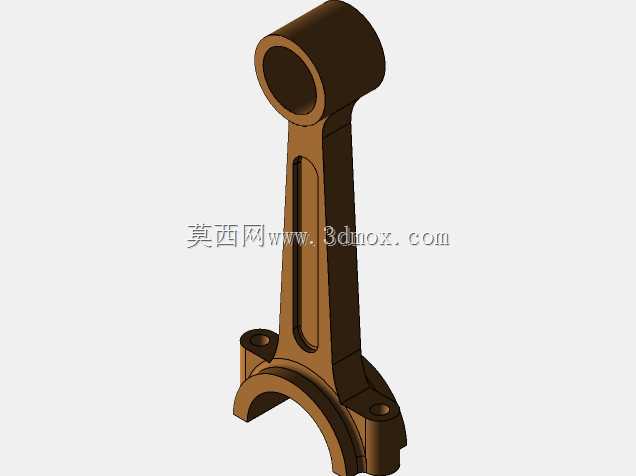

建模过程中优先还原了曲柄连杆机构的运动干涉边界，四个活塞的销孔中心与对应曲柄销的回转中心同轴度公差预留，完全参照量产机型的装配要求设定，活塞裙部的型线避让、连杆大头的剖分结构、曲轴平衡块的配重轮廓都做了精准还原，没有做简化省略，方便使用者直接拆解分析运动轨迹。外形尺寸上，整机的缸心距参照主流1.5L-2.0L排量机型的通用参数设定，曲轴轴向总长、活塞顶面到曲轴中心的下止点距离都符合前置前驱车型的动力舱安装边界，横向安装尺寸预留了与变速箱壳体对接的法兰面匹配空间，不需要额外调整尺寸就能适配多数横置动力平台的布局校核。

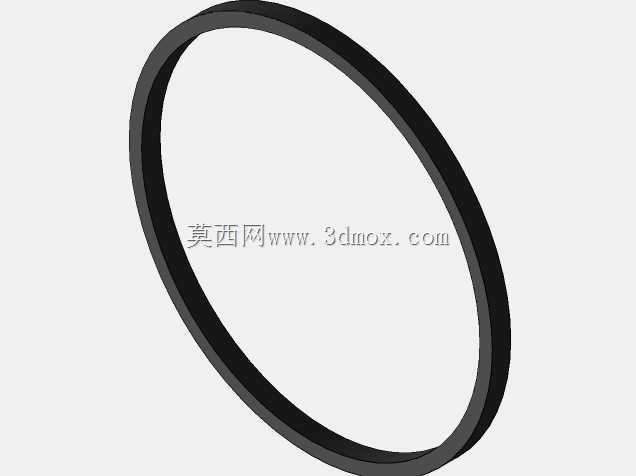

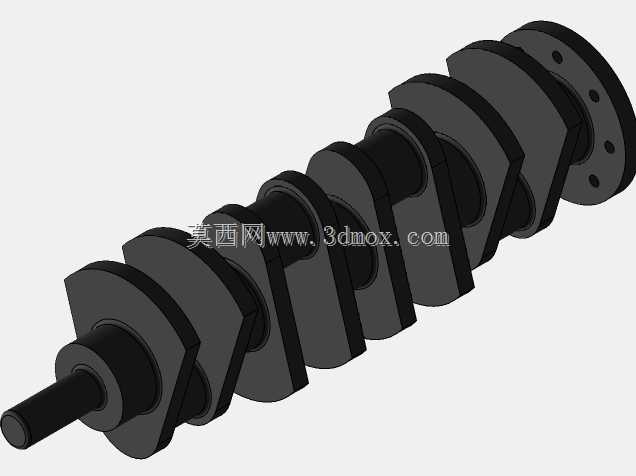

设计思路上完全遵循实际工程逻辑，没有做艺术化夸张处理：四个气缸呈等距直列排布，相邻气缸的曲柄销呈180度错角布置，保证1-3-4-2或是1-2-4-3做功顺序下的运转平顺性，曲轴的主轴颈直径、连杆轴颈的过渡圆角都参考了量产机型的疲劳强度要求设定，活塞环槽的位置、活塞销座的加强筋结构也都如实还原，能够直观展示四冲程内燃机进气、压缩、做功、排气四个行程中，活塞往复运动转化为曲轴旋转运动的完整过程。对于从事动力总成设计的从业者来说，这套模型可以直接用来验证配气机构匹配、曲轴平衡率计算的基础参考，也能作为工装夹具设计时的定位基准参照，避免设计过程中出现结构干涉、安装空间不足的问题。
