3506Q盘式无刷电机三维结构设计

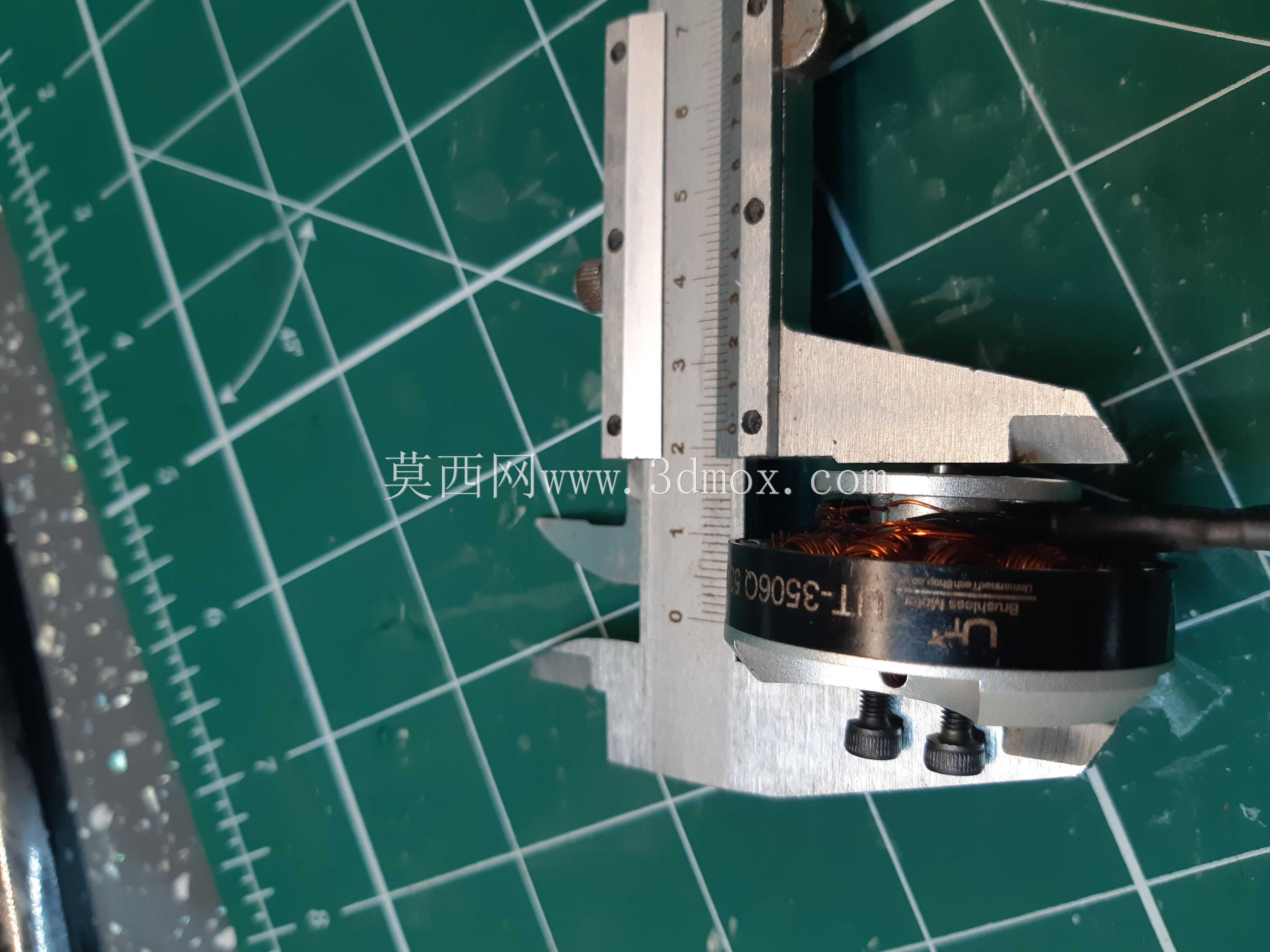

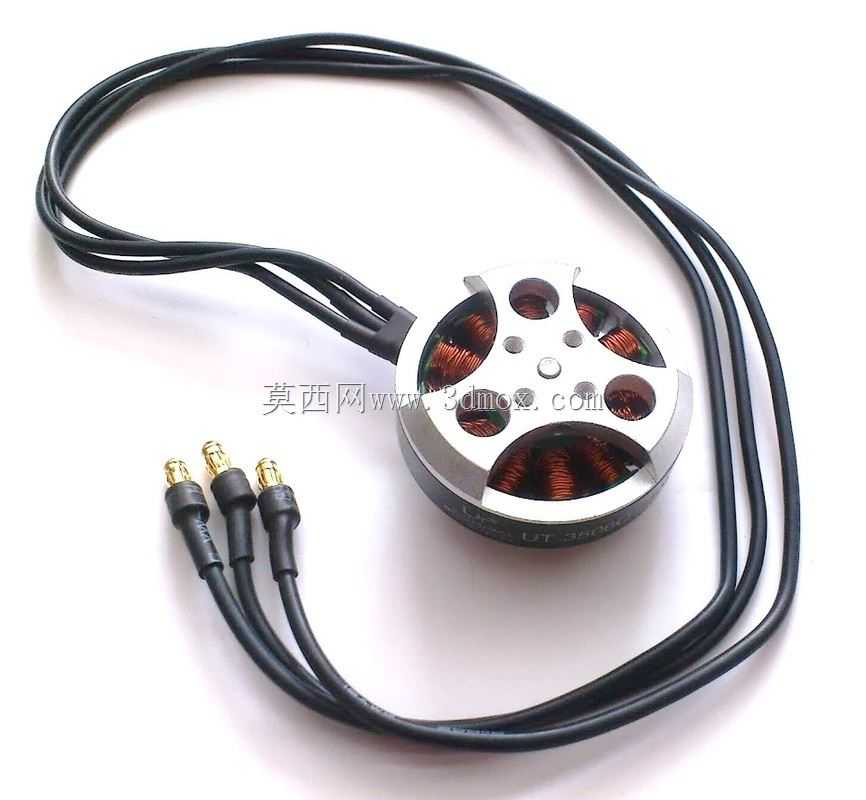

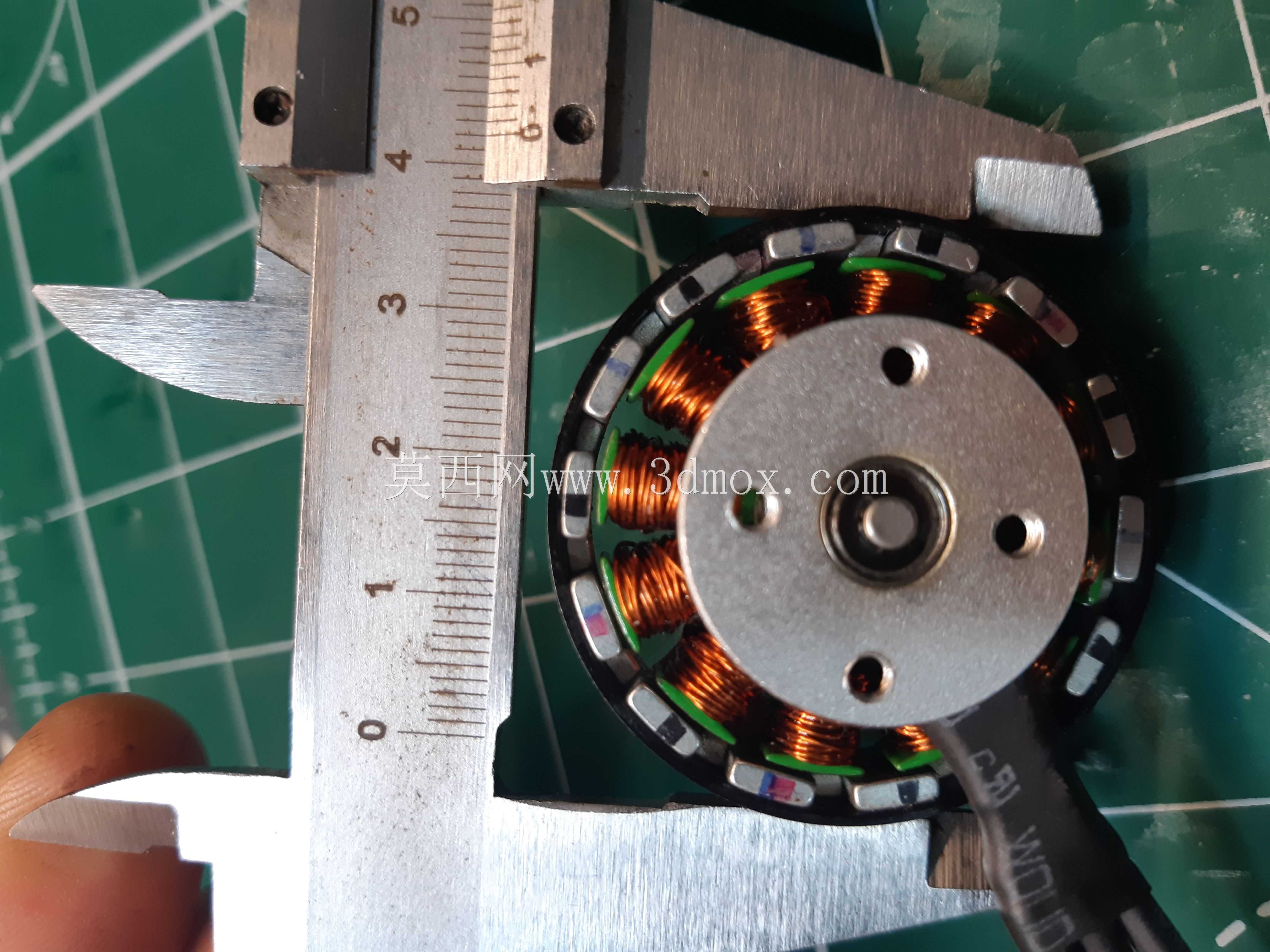

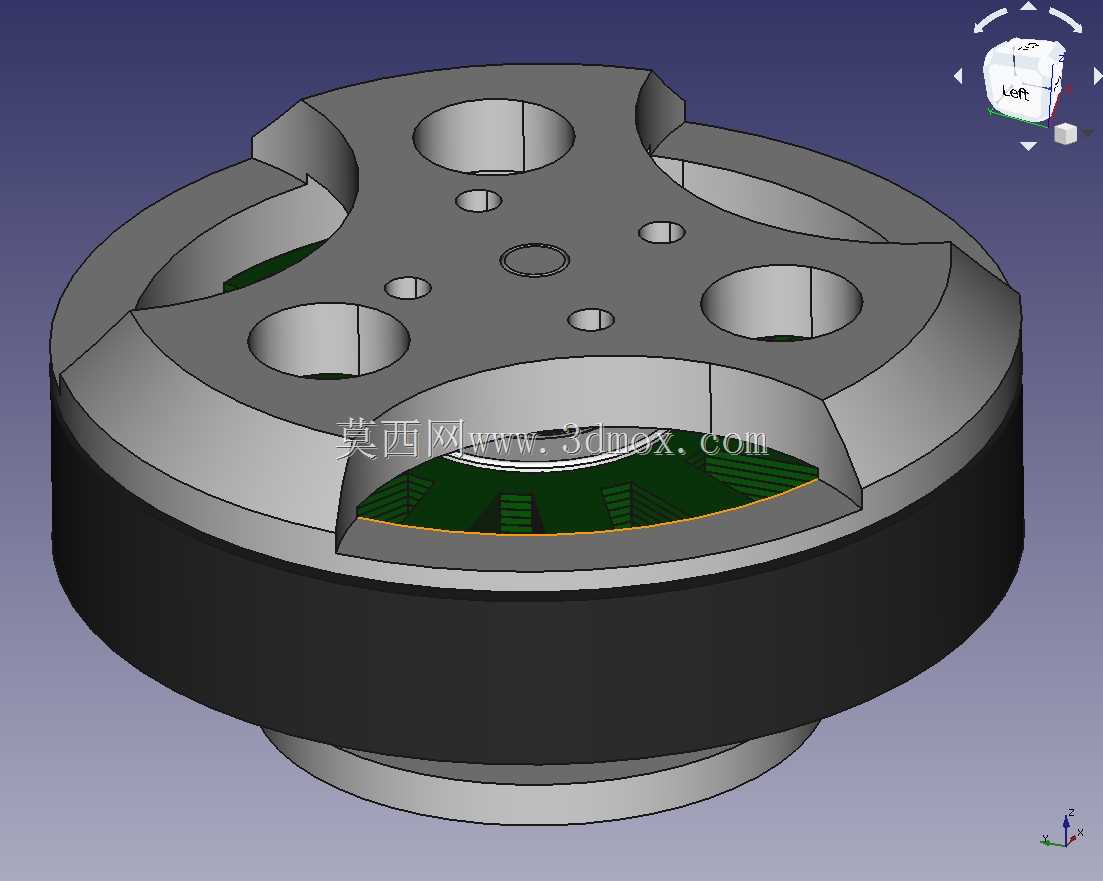

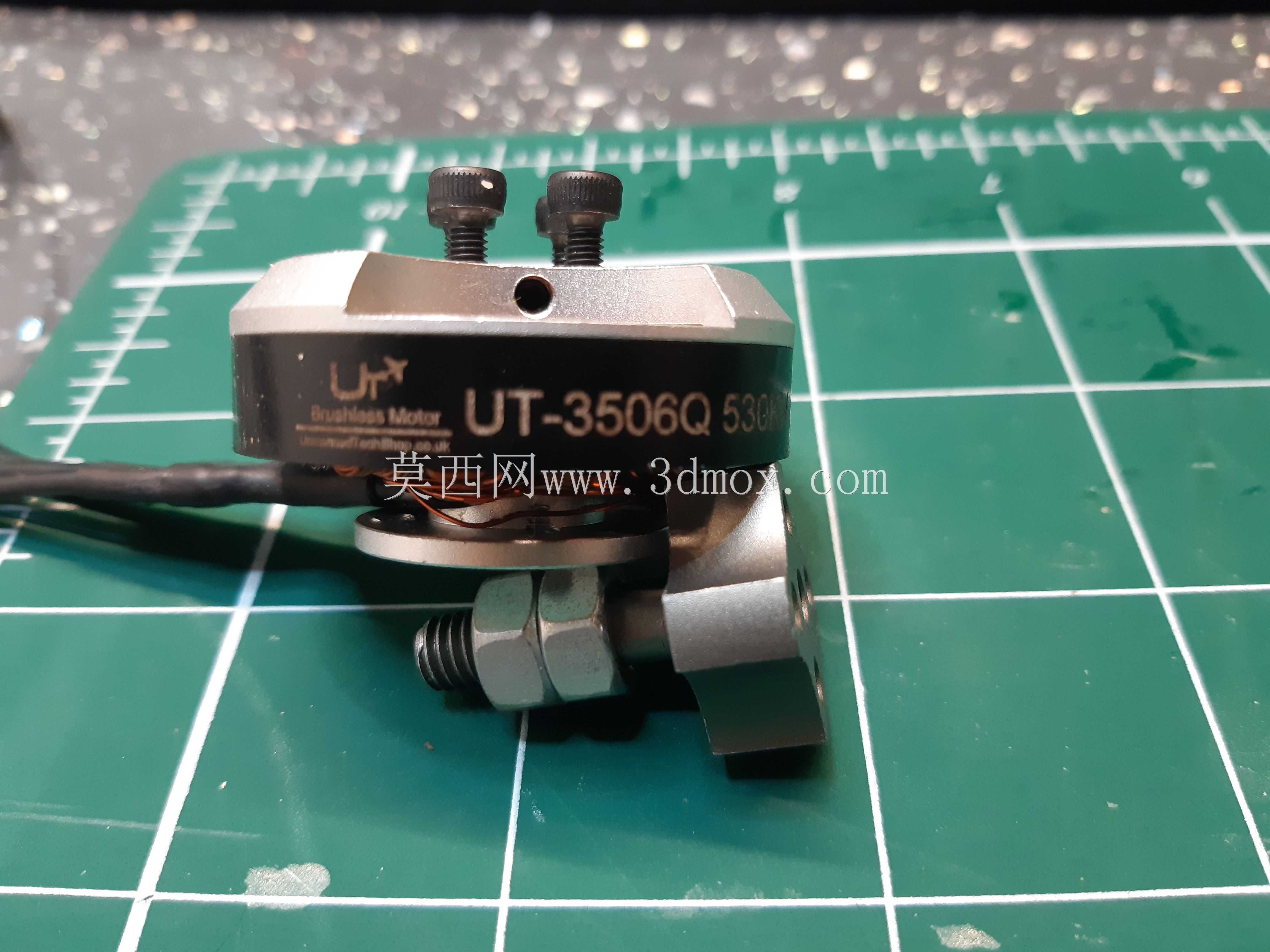

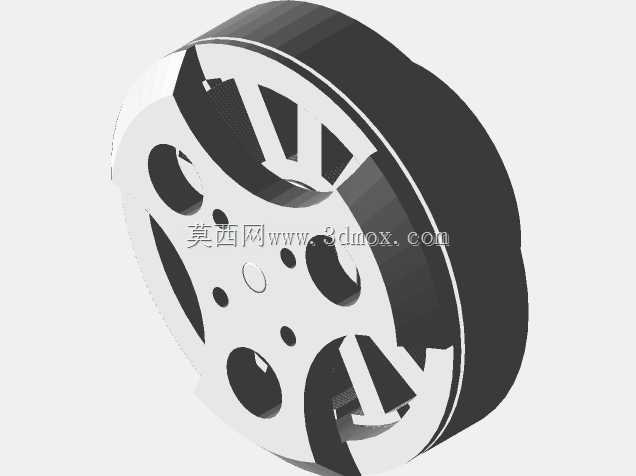

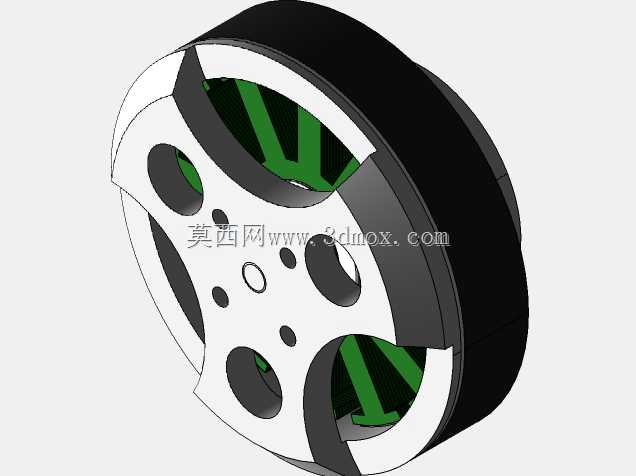

这款盘式无刷电机的结构设计，最初是针对小型多旋翼无人机、固定翼航模的动力需求做的优化，在实际选型中也常被用于小型云台传动、桌面级精密转台这类对轴向尺寸有严格限制的场景。从结构布局来看，采用外转子盘式设计，定子绕组直接嵌装在中心基座的矽钢片槽内，转子外壳集成磁钢与安装端面，整体轴向厚度远小于同功率等级的径向磁通电机，能大幅压缩安装时的轴向占用空间，适配对安装厚度敏感的紧凑设备布局。出线端采用三根带镀金香蕉插头的硅胶引线，线径匹配持续工作电流的载流需求，引线根部做了应力释放结构，避免设备运行过程中反复震动导致线芯断裂，插头的接触电阻控制在毫欧级，大电流输出时不会出现异常发热的问题。安装接口的设计上，转子端面预留了均布的安装孔位，可直接适配螺旋桨、传动带轮这类负载的安装，定子基座的中心孔与定位凸台做了公差配合设计，能保证安装后转子与定子的同轴度，减少运行时的径向跳动，降低动平衡调校的工作量。早期这类电机常采用夹头式安装结构，夹头的抱紧力在大负载、高频震动的工况下容易出现松动，导致电机移位甚至动平衡失效，这款结构将安装适配螺栓直接集成在电机端面上，通过端面压紧的方式固定负载，连接刚性更强，能承受更大的轴向与径向载荷，适配重载飞行、长时间持续运转的工况需求。绕组排布采用多槽极配合设计，能有效降低齿槽转矩，让电机在低速运转时输出更平顺，不会出现明显的顿挫感，不管是驱动航模做精准姿态调整，还是带动精密转台做低速回转，都能保证输出扭矩的稳定性。建模过程中对定子矽钢片的叠厚、磁钢的排布间隙、转子外壳的壁厚都做了1:1的还原，甚至绕组端部的出线弧度、引线的弯折半径都和实物保持一致，方便结构工程师在做整机布局时直接调用，准确校核安装边界，避免出现装配干涉的问题。在做设备适配时，需要注意安装面的平面度公差，如果安装面存在翘曲，会导致定子基座受力变形，可能出现转子擦 stator 的问题，影响电机使用寿命，同时要预留足够的散热空间，盘式电机的绕组直接靠近安装基座，持续大负载运行时的热量会通过基座传导，安装时可在基座与设备机架之间增加导热垫，提升散热效率。
