水上飞机侧浮子兼小艇外伸船体结构

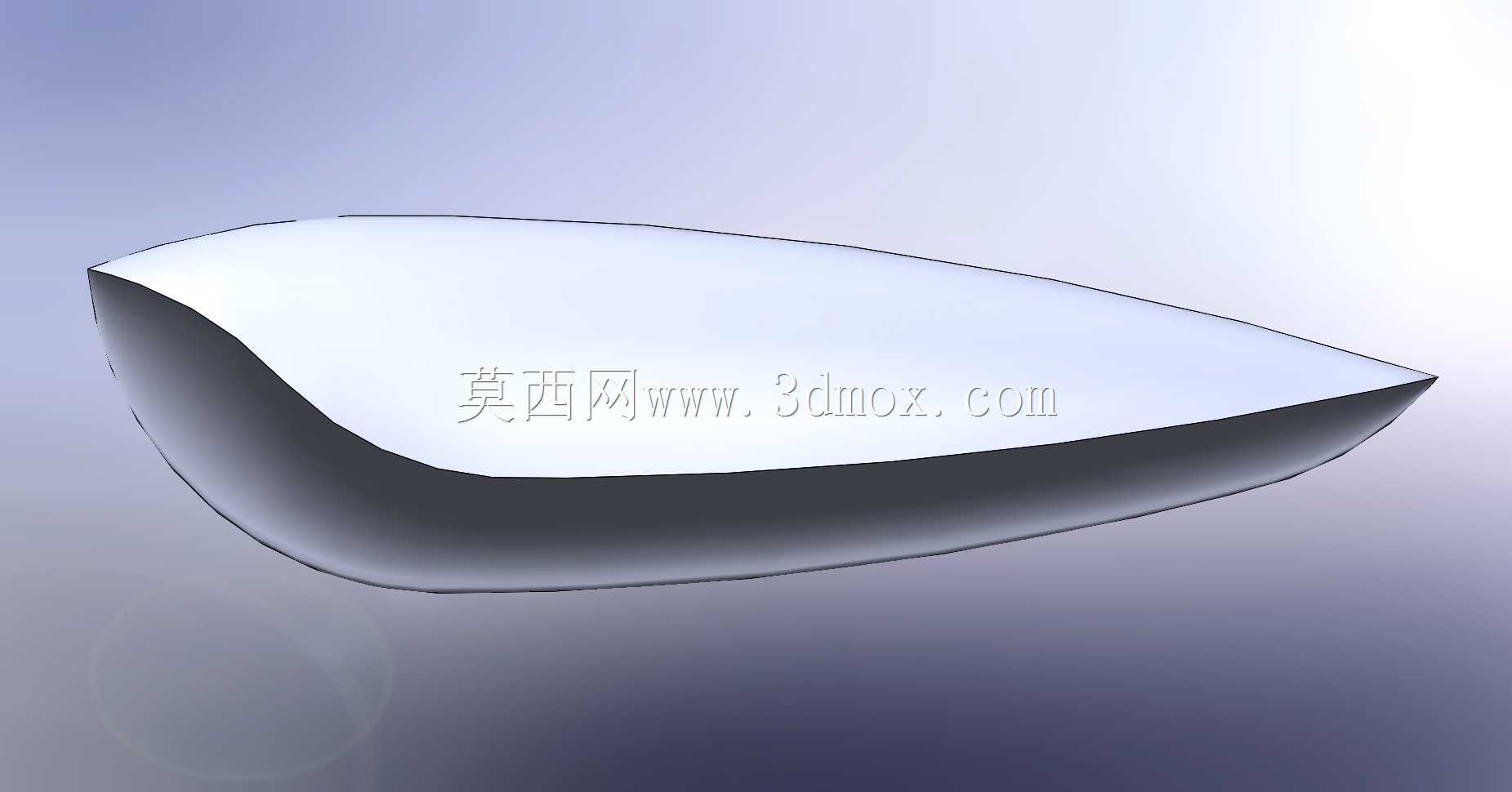

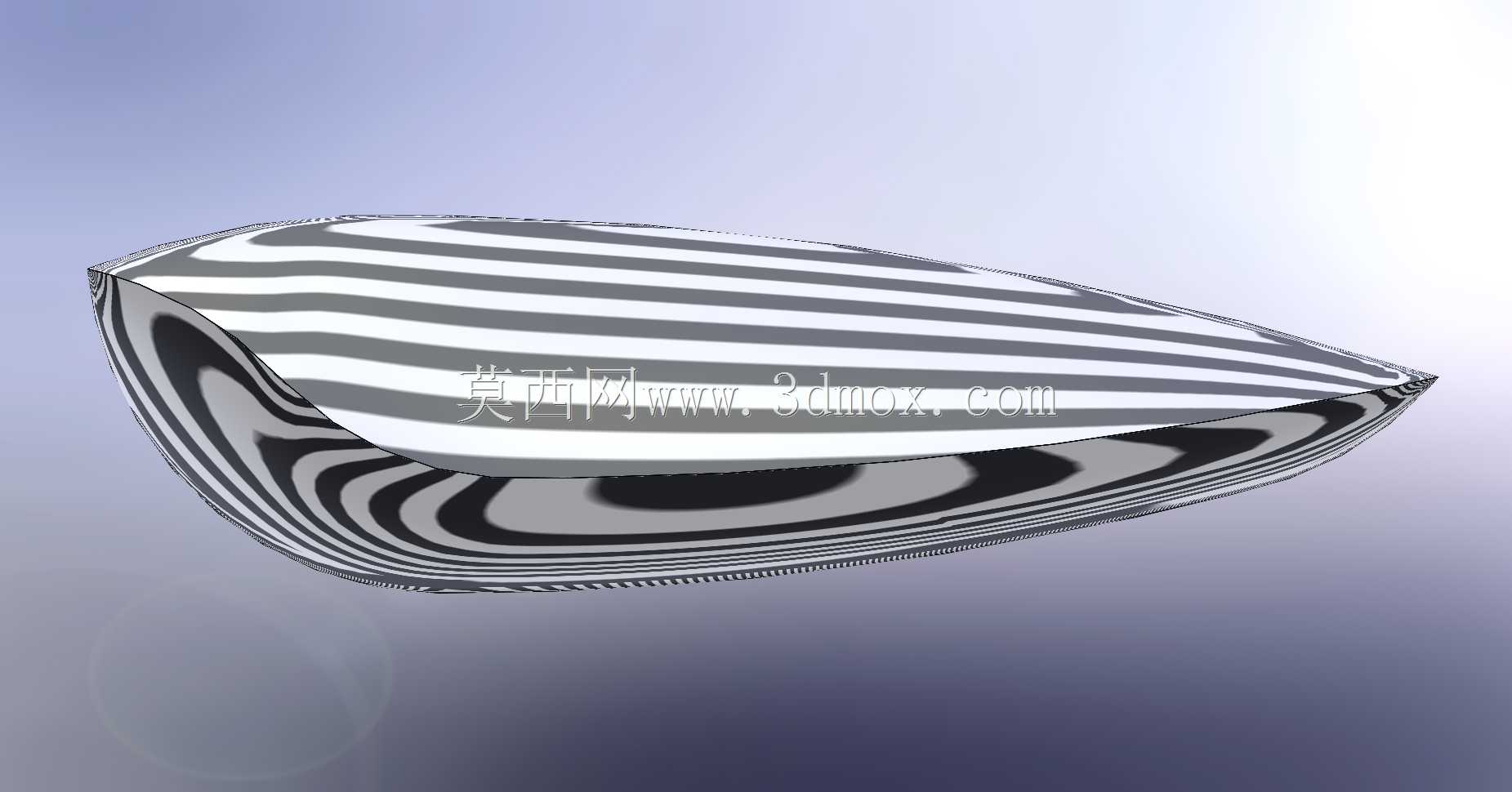

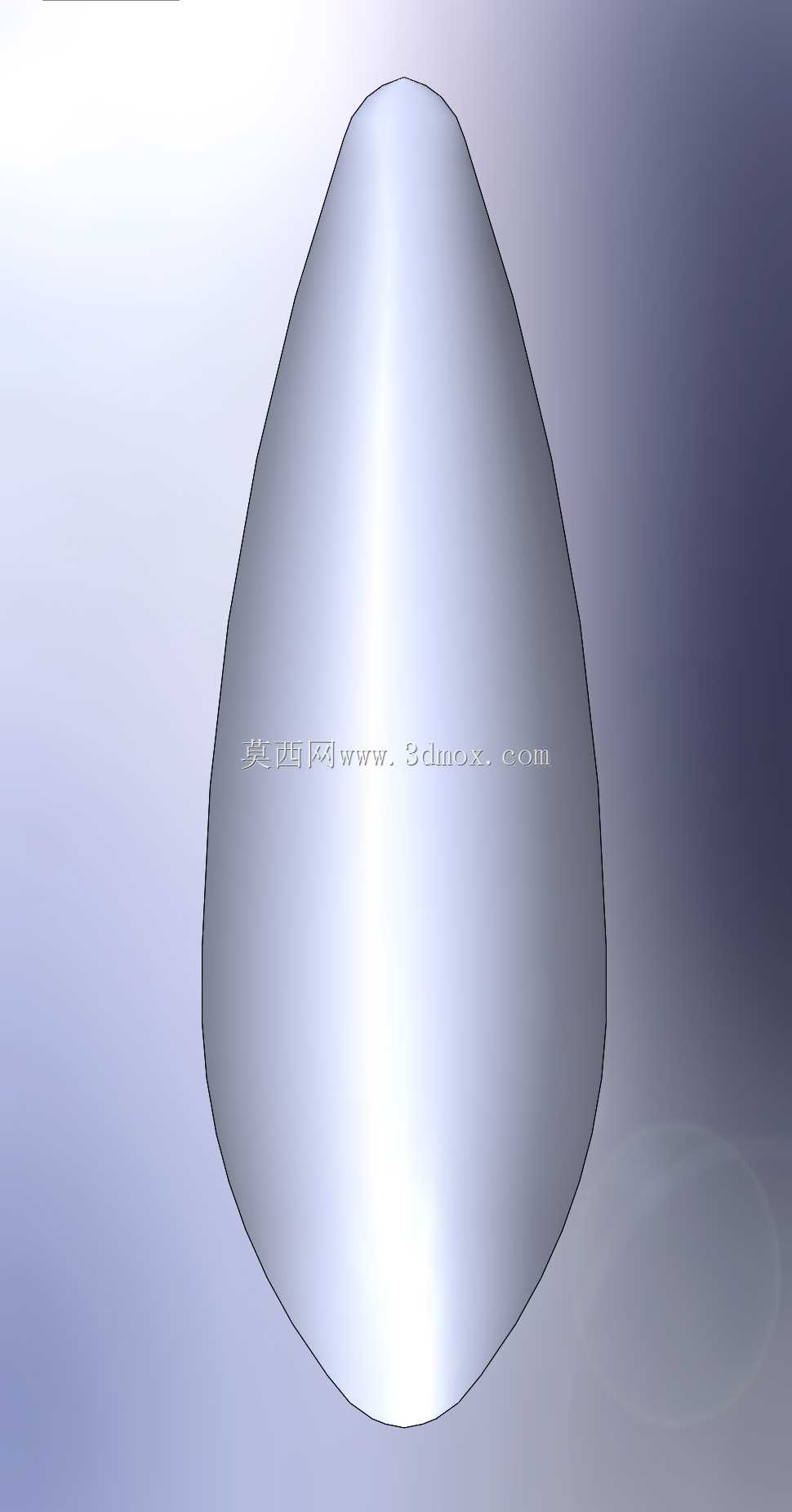

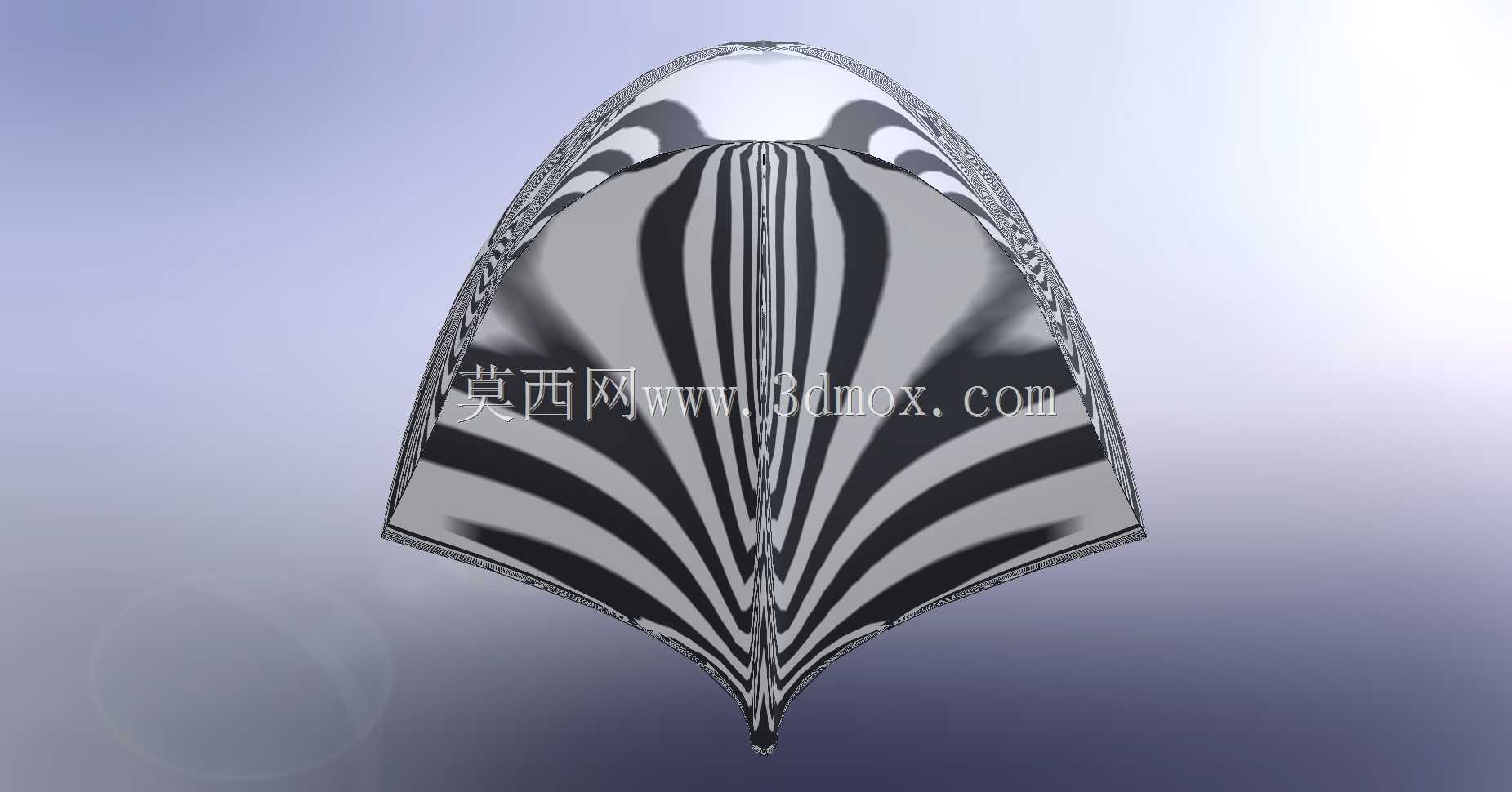

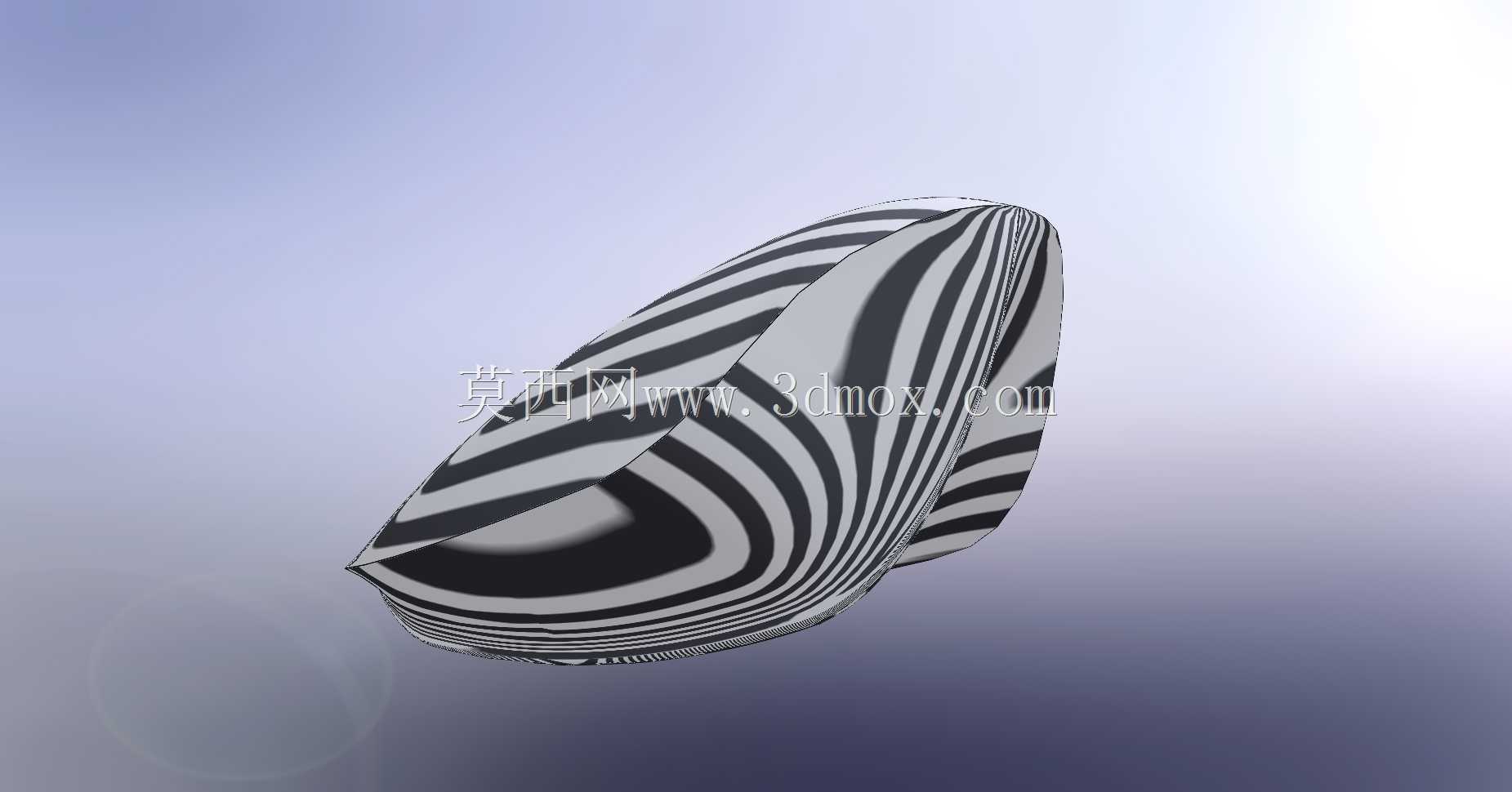

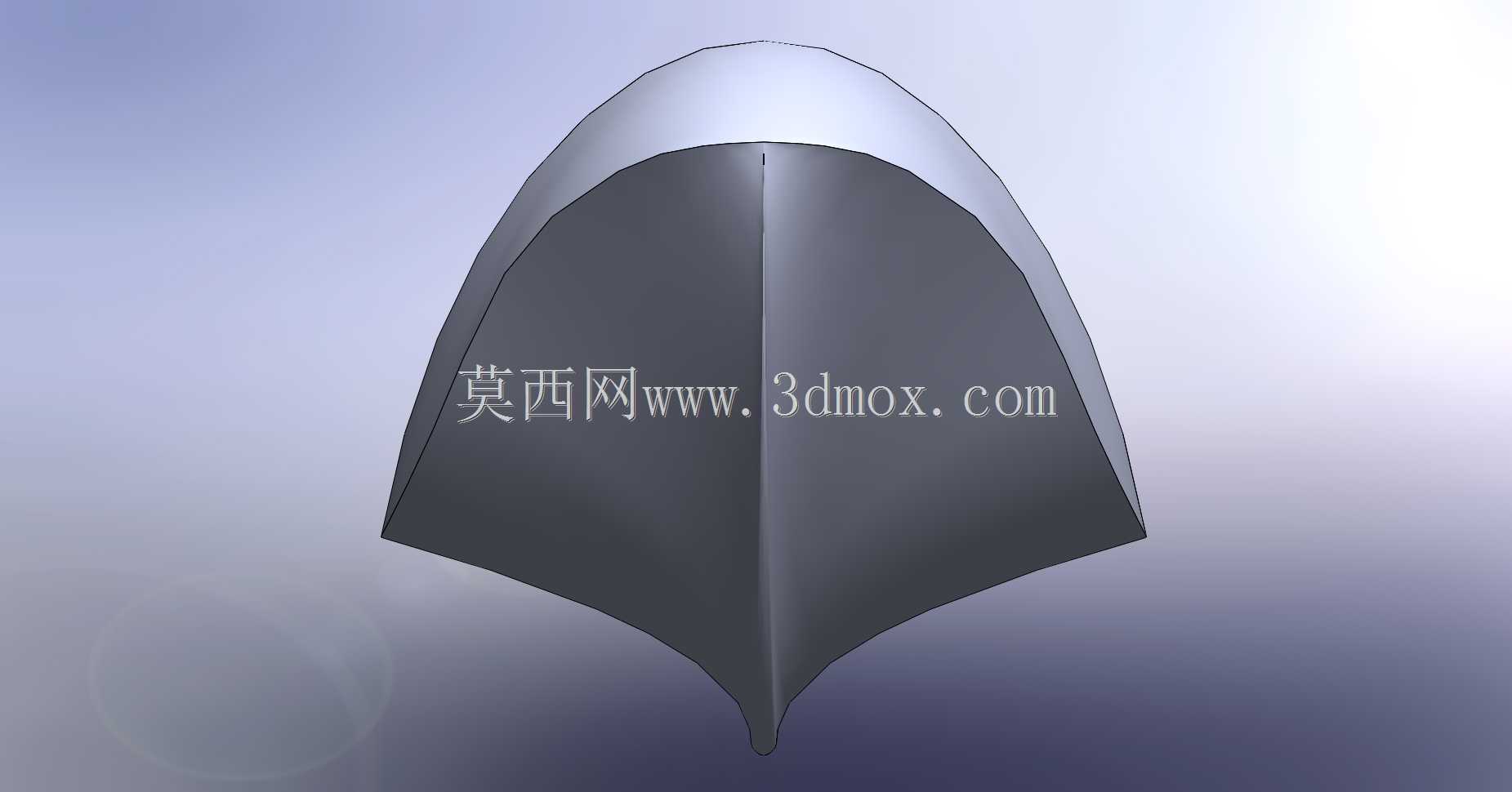

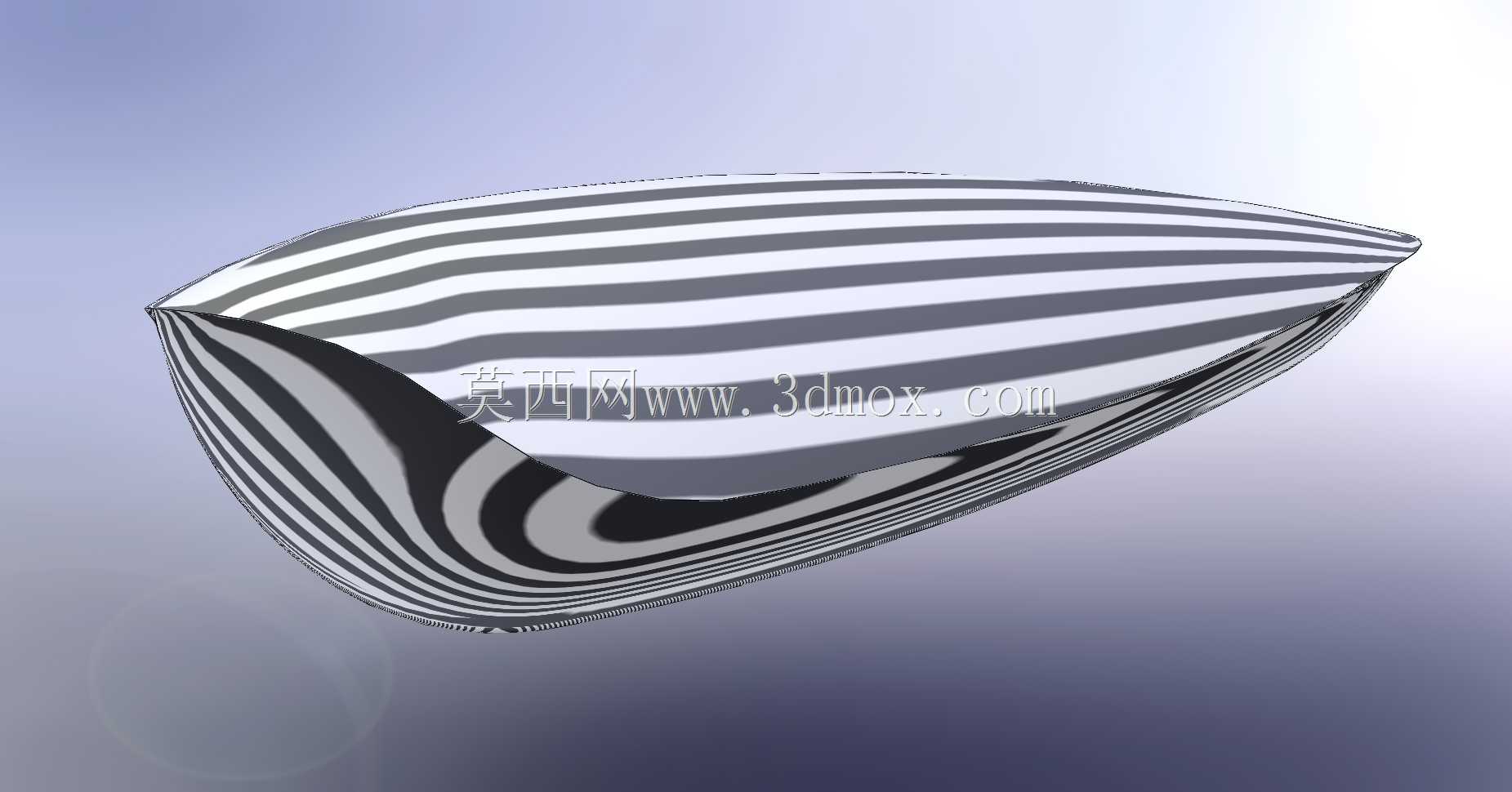

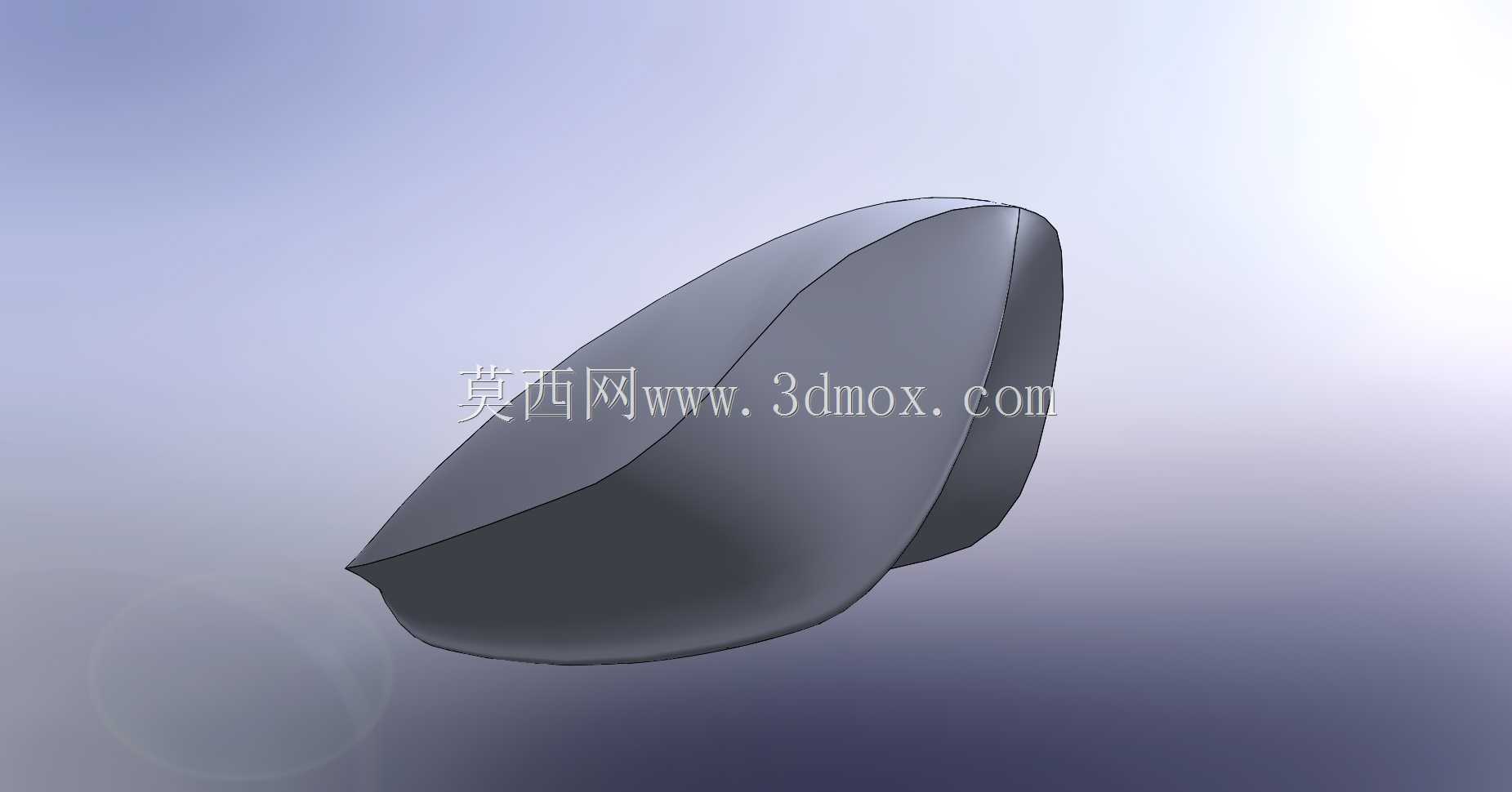

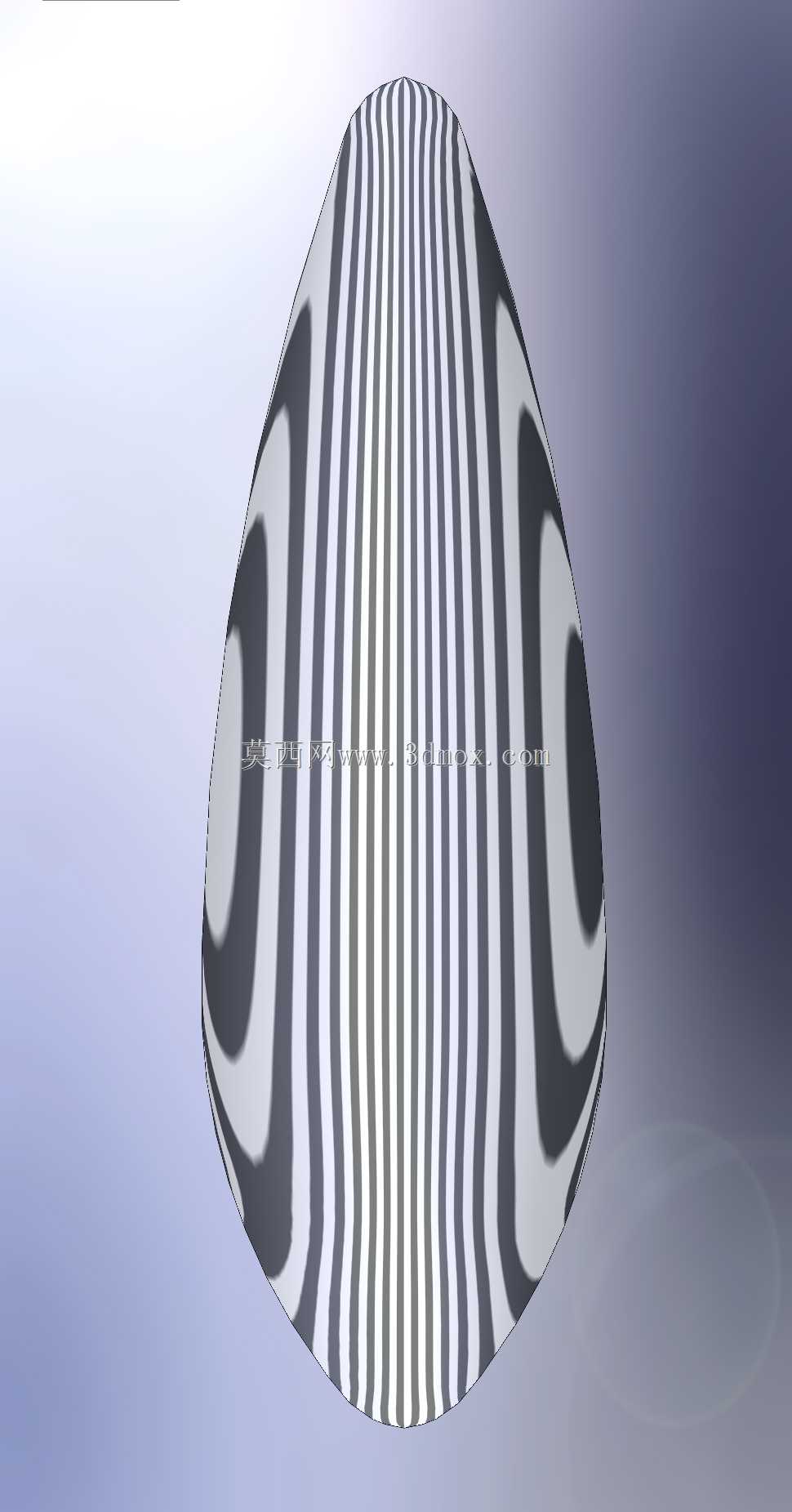

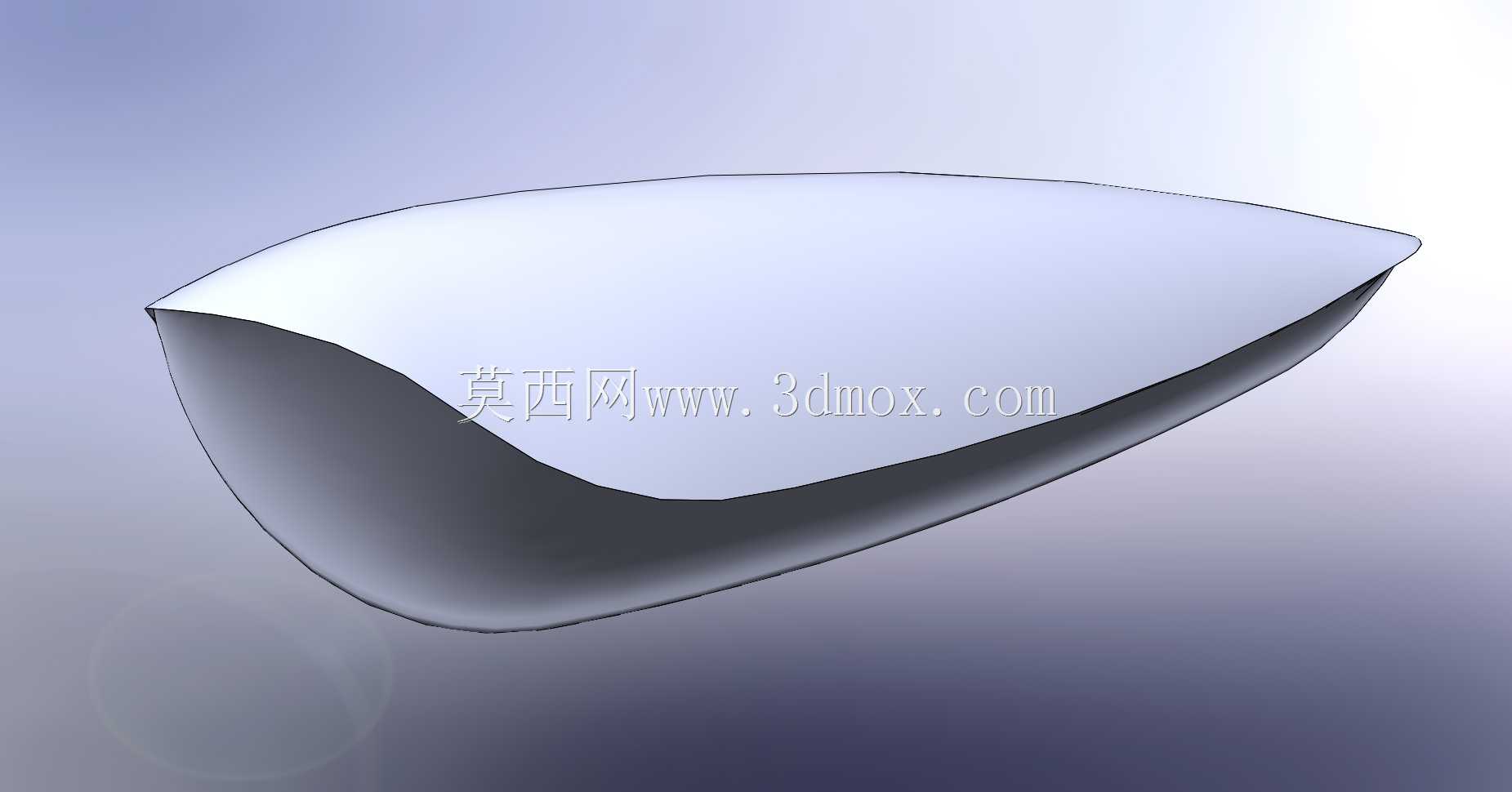

在通航领域的水面起降航空器设计中，侧浮子是保障水上飞机横向稳性的核心部件，不少小型通航水上飞机的浮子设计，会兼顾多场景适配需求，这款结构件同时可作为独木舟、皮艇的外伸船体使用，覆盖两类水上载具的功能需求。从实际使用场景来看，水上飞机在水面滑行、停泊过程中，受水面波浪扰动、侧风载荷影响，极易出现机身侧倾，侧浮子的核心作用就是在机身倾斜到临界角度时提供额外浮力，形成恢复力矩，避免整机倾覆，常规单浮筒布局的水上飞机，两侧浮子的安装位置、入水深度直接决定了水面工况下的稳性裕度，设计时需要匹配机身重心高度、主浮筒排水量来确定浮子的容积参数。而作为独木舟、皮艇的外伸船体使用时，这类小型人力船舶本身型宽较窄，航行时横向稳性不足，加装外伸浮体后可大幅提升抗侧翻能力，尤其适合开阔水域长距离航行、钓鱼作业等场景，外伸船体通过支架与主船体连接，不会过多增加航行阻力，同时能拓展载具的有效载荷空间。从结构设计思路来看，这款浮体采用流线型水滴状外形，头部做圆润收窄处理，可降低水面航行时的兴波阻力，尾部平缓过渡，减少水流分离带来的压差阻力，整体曲面为连续光滑的闭合壳体，内部为中空密封结构，保障足够的排水浮力，壳体壁厚根据不同使用场景的载荷要求做差异化设计，迎浪面适当加厚以抵御波浪冲击，侧面区域做等厚处理控制整体重量。安装边界方面，浮体顶部预留了标准化的安装连接平面，可适配水上飞机的浮筒支架、小型船舶的外伸支架，连接点位的间距按照通用载具的安装尺寸设计，不需要额外做转接件即可完成装配，浮体的重心位置经过校准，安装后不会导致载具整体重心出现过大偏移，外形尺寸上，浮体的长度、宽度、吃水深度经过匹配计算，作为飞机浮子使用时，伸出机身外侧的距离不会超过机场滑行道的宽度限制，作为船舶外伸体使用时，总宽度满足内河小型船舶的通航尺寸要求。实际建模过程中，曲面构建采用多截面放样的方式完成，保证各截面之间的曲率连续，避免出现曲面褶皱导致应力集中，壳体的密封结构做了一体化设计，减少拼接焊缝，降低长期使用过程中的漏水风险，浮体的底部线型做了轻微的上翘处理，在水面滑行时可以减少水流对浮体底部的冲击，同时降低滑行阶段的阻力增量。
