无人机配套喷气式飞机进气口结构设计

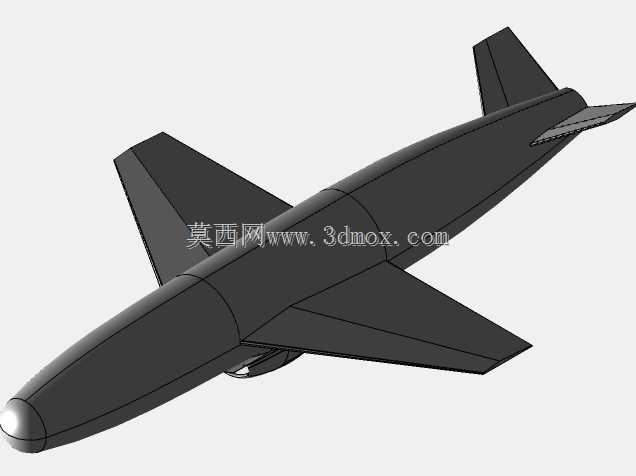

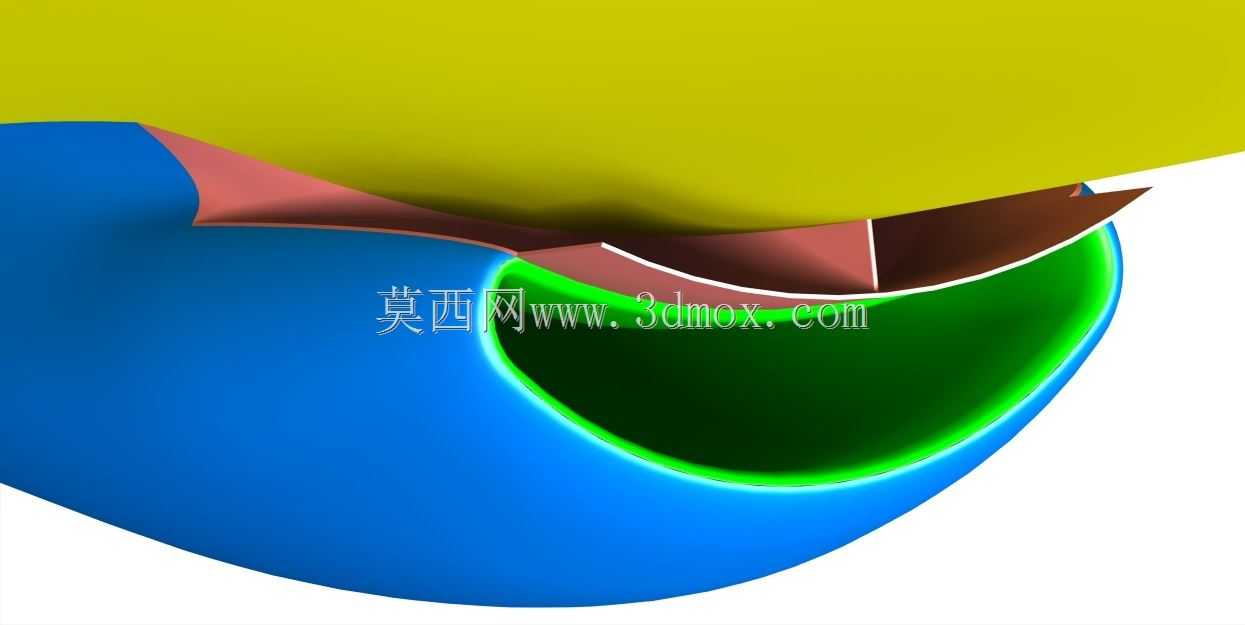

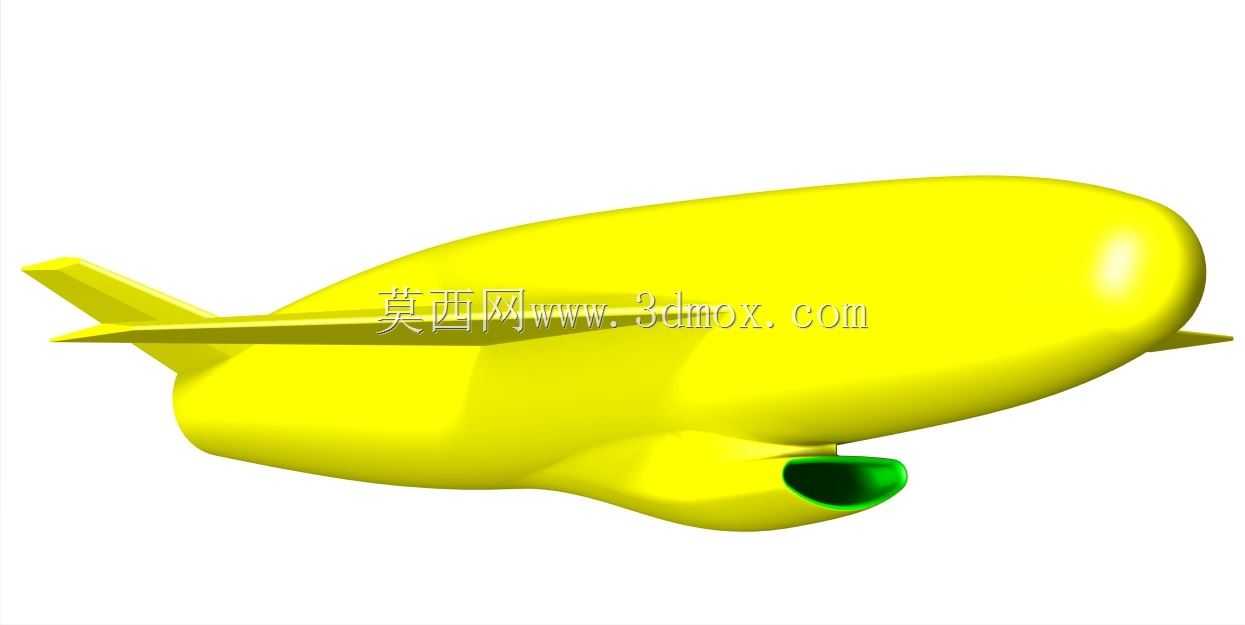

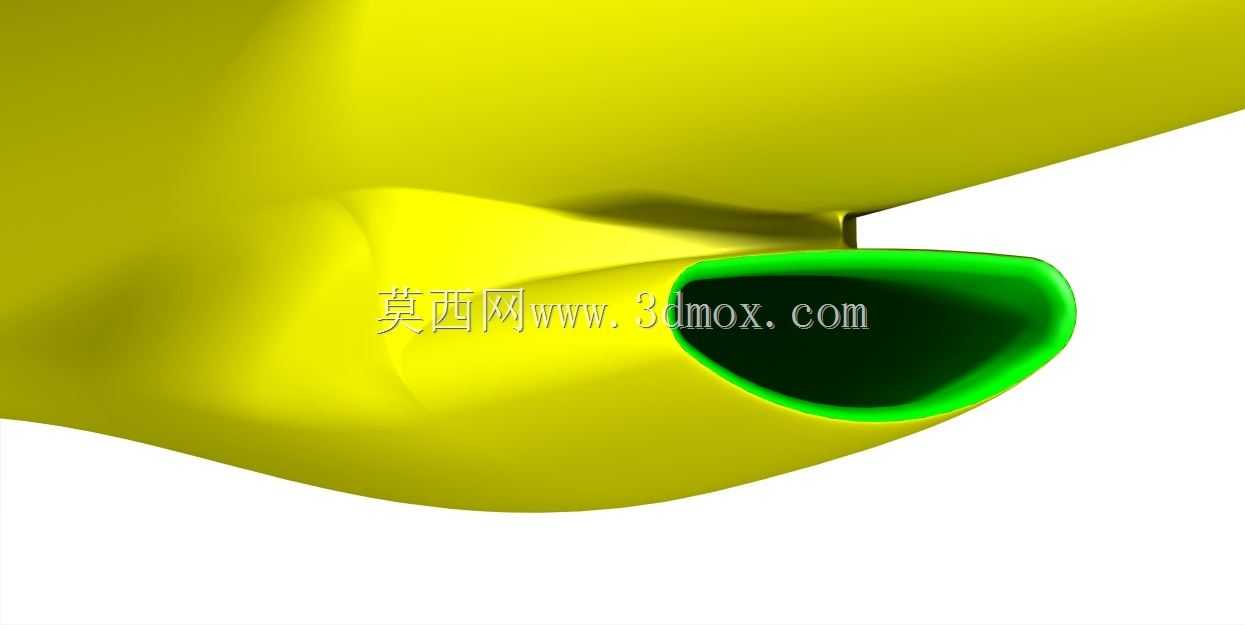

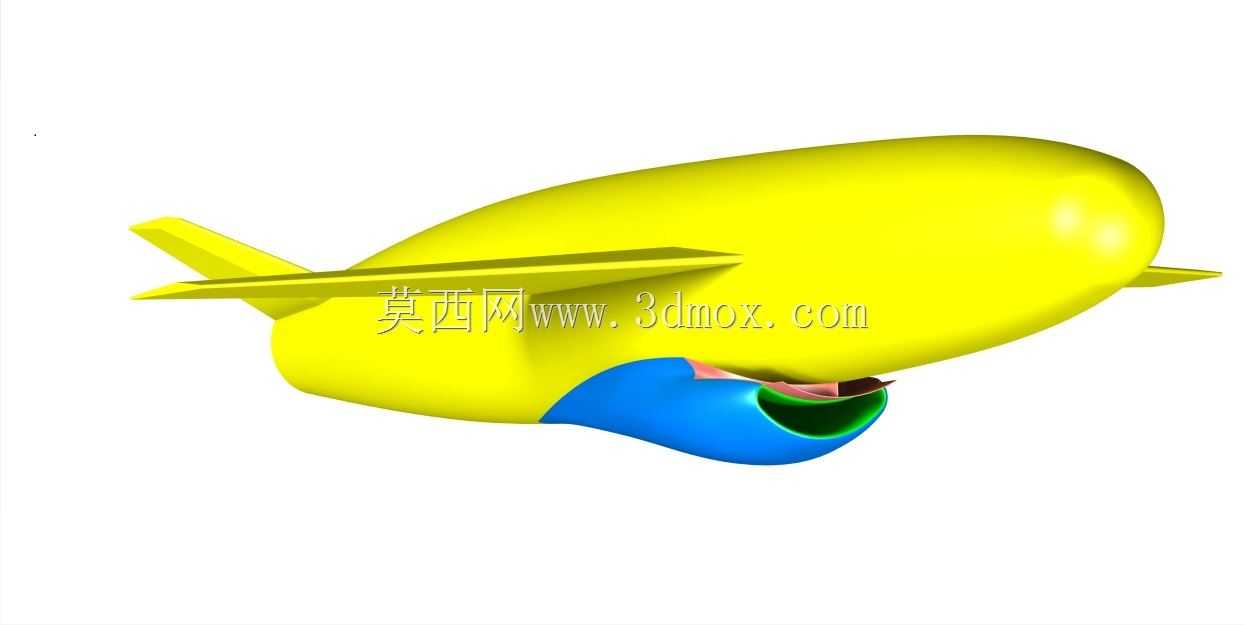

该进气结构主要面向小型喷气式无人机的动力供气需求，适配机身内置喷气发动机的安装布局，承担飞行过程中为发动机稳定输送符合压力、流速要求的来流空气的核心作用，直接影响发动机工作效率与整机飞行阻力表现。从实际应用场景来看，这类进气结构需要同时兼顾低速起降阶段与高速巡航阶段的来流适配性，避免单一工况优化导致另一工况下出现供气不足、流场紊乱的问题。设计过程中首先围绕发动机进气端口的安装边界确定流道入口的位置与轮廓，将进气道与机身曲面做一体化融合处理，避免突出结构带来额外的寄生阻力，同时控制机身表面的气流分离区域范围。流道内部型线采用缓变过渡设计，全程避免截面突变，以此控制总压损失在合理区间内，同时抑制流道内部的涡流产生，降低进气畸变指数，保证发动机压气机入口的流场均匀度。针对高速飞行时来流总压较高、低速时进气冲压效应不足的矛盾，设计中预留了辅助进气结构的安装位置，在低速大推力需求工况下可通过辅助进气口补充进气量，弥补主进气道低速供气能力的短板，同时在高速工况下辅助进气结构可自动关闭，避免额外溢流阻力。外形层面，进气道入口完全贴合机身头部到中段的曲面过渡，没有突出于机身蒙皮的结构，整机机身采用旋成体修型，机翼为下单翼布局，尾翼采用常规垂直尾翼加水平尾翼的配置，进气道入口布置于机身下部机翼前缘前方位置，可利用机翼前缘的预压缩效应优化高速来流的减速增压过程，同时避免地面起降阶段吸入地面杂物。安装边界上，进气道出口法兰尺寸完全匹配对应喷气发动机的进气口连接尺寸，流道中心线与发动机压气机轴线保持同轴，避免气流折转带来的额外压力损失，进气道整体采用薄壁结构设计，在保证结构刚度的前提下控制整体重量，适配无人机对起飞重量的严格限制。实际气动校核中，该结构在设计巡航速度下可将总压损失控制在较低水平，进气畸变指数满足发动机稳定工作的要求，全机阻力增量控制在可接受范围内，同时低速工况下配合辅助进气口可满足发动机最大推力状态下的进气量需求，不会出现供气不足导致的发动机推力损失问题。
