双轮式航空起落架结构设计方案

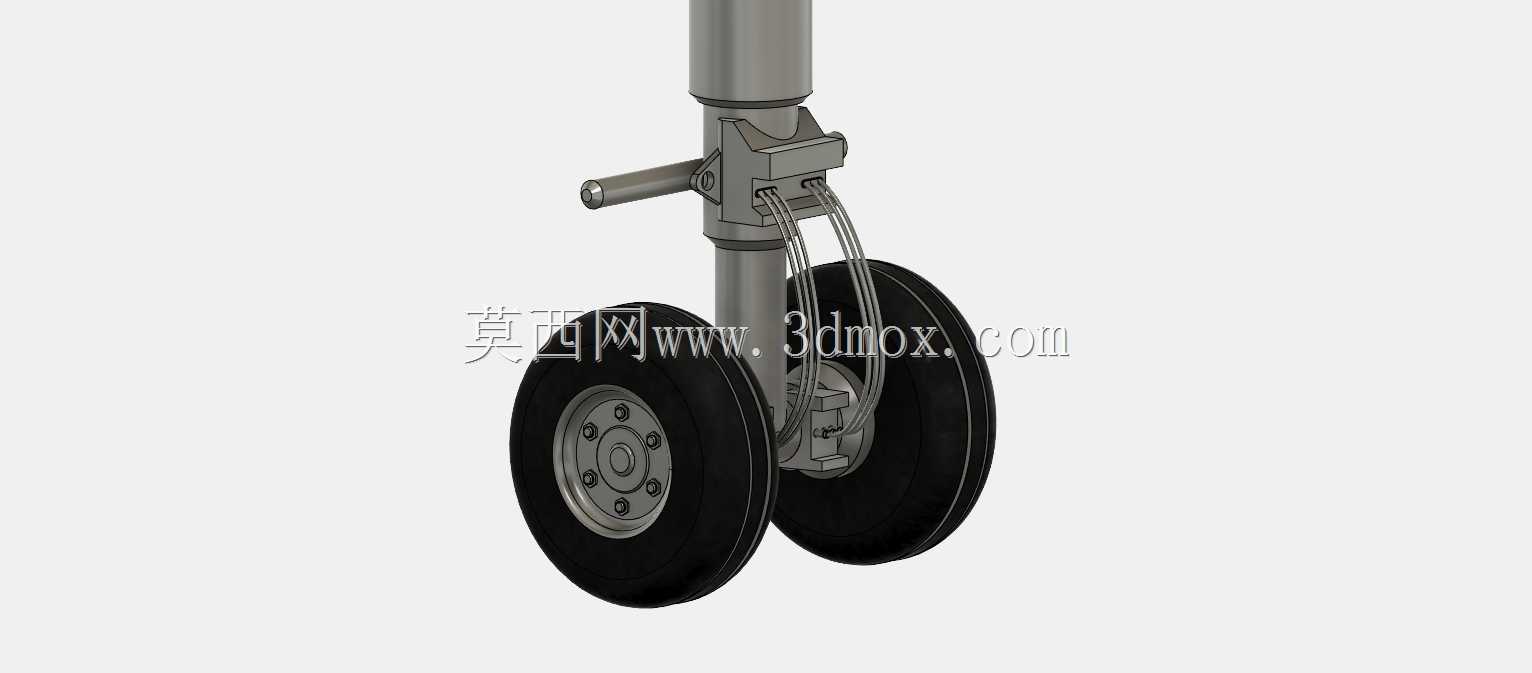

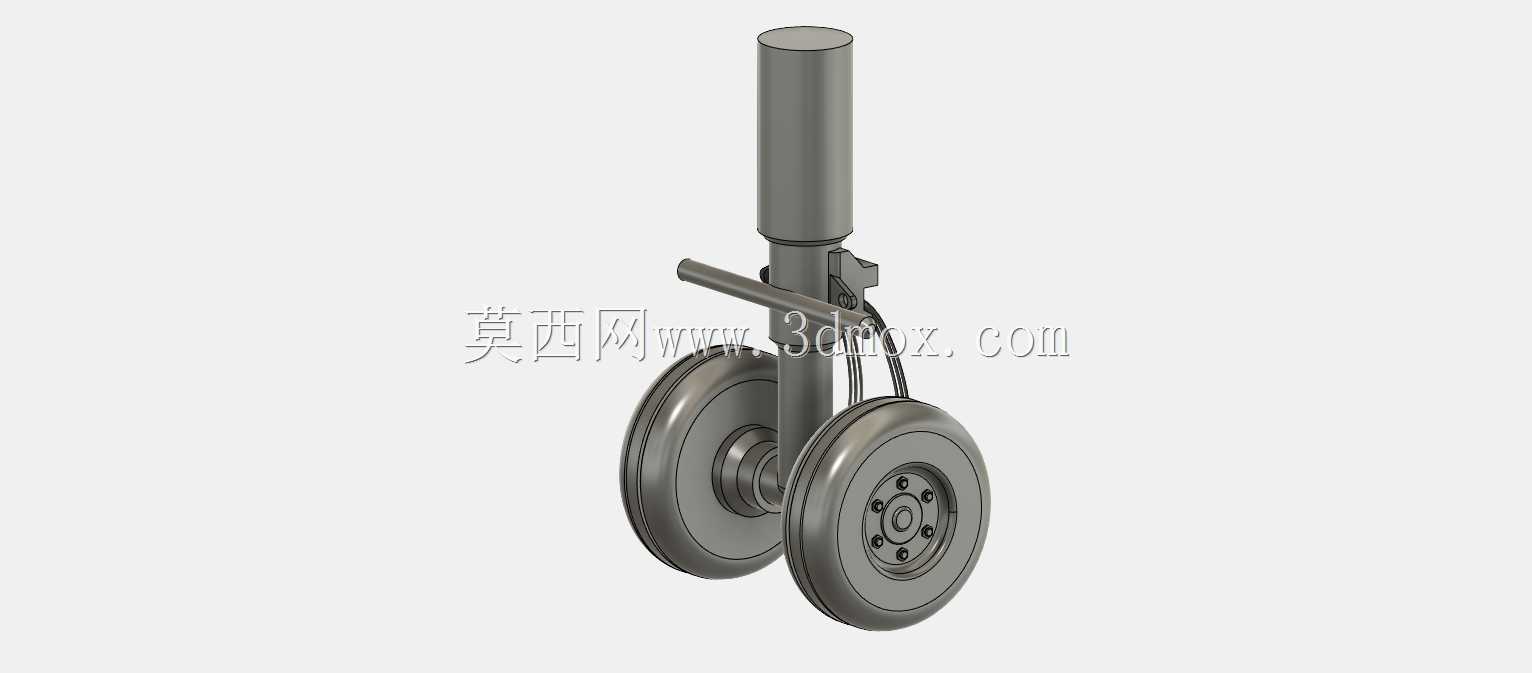

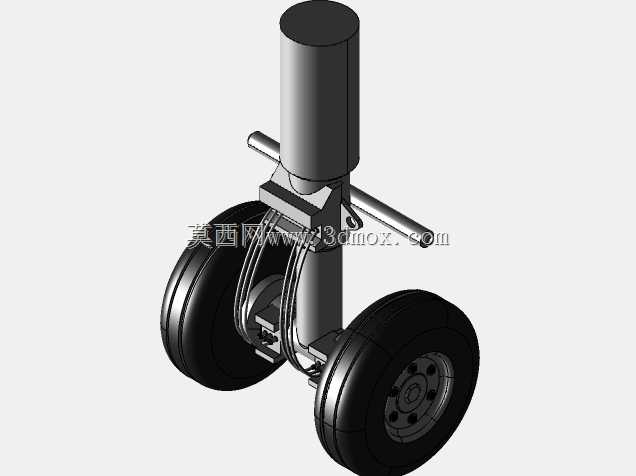

这款双轮构型的起落架结构，主要适配轻型通用飞机、小型支线通航飞机的主起落架安装场景，在地面滑跑、起降阶段承担整机载荷传递与冲击缓冲的核心作用，是飞机起降系统中直接对接地面工况的关键执行部件。从实际工况适配角度看，该结构优先考虑了非铺装简易跑道的通过性，双轮并列的布局能够有效分散单轮接地压强，避免在松软道面出现轮组下陷问题，同时在单侧轮胎出现失压故障时，另一侧轮组仍能提供临时支撑，降低地面滑跑阶段的侧翻风险。结构设计上采用了经典的支柱式布局，核心承载件为垂直布置的缓冲支柱，内部集成油气缓冲结构，可将接地瞬间的垂直冲击动能转化为油液阻尼热能耗散，配合支柱上端的铰接安装座，能够适配机身框段的安装接口，安装边界预留了足够的收放转动空间，不会与机身蒙皮、翼根结构出现运动干涉。轮组部分采用双轮毂并列布置，每个轮毂通过独立的轮轴与支柱下端的摇臂结构连接，摇臂与支柱之间布置有扭力臂结构，能够传递地面滑跑时的侧向载荷与刹车扭矩，避免支柱承受额外的扭转力矩，同时扭力臂的铰接点预留了润滑脂加注通道，可满足长期使用的维护需求。刹车组件集成在轮毂内侧，通过支架直接固定在支柱下端的承力凸台上，刹车管路沿支柱外壁布置，走线槽与支柱本体一体化设计，避免收放过程中管路与周边结构出现剐蹭磨损。设计过程中重点校核了三种极限工况的结构强度：分别是最大着陆重量下的垂直冲击工况、高速滑跑时的单侧轮组侧向偏载工况、以及最大刹车力矩下的扭矩传递工况，所有承力部位的圆角过渡均按照航空结构件疲劳设计要求处理，避免应力集中导致的结构失效。外形尺寸方面，轮组的横向跨度控制在合理范围内，既保证了地面滑跑的横向稳定性，又不会占用过多的机身下部收纳空间，缓冲支柱的行程长度匹配轻型飞机的下沉率设计要求，能够在规定的行程范围内吸收全部着陆冲击能量，不会出现支柱触底的硬冲击情况。安装接口采用标准化的铰接孔位设计，上端的两个主铰接孔同轴度公差控制在严格范围内，能够直接适配多数轻型飞机的主起落架安装框，无需额外设计转接支架，降低整机装配的适配难度。
