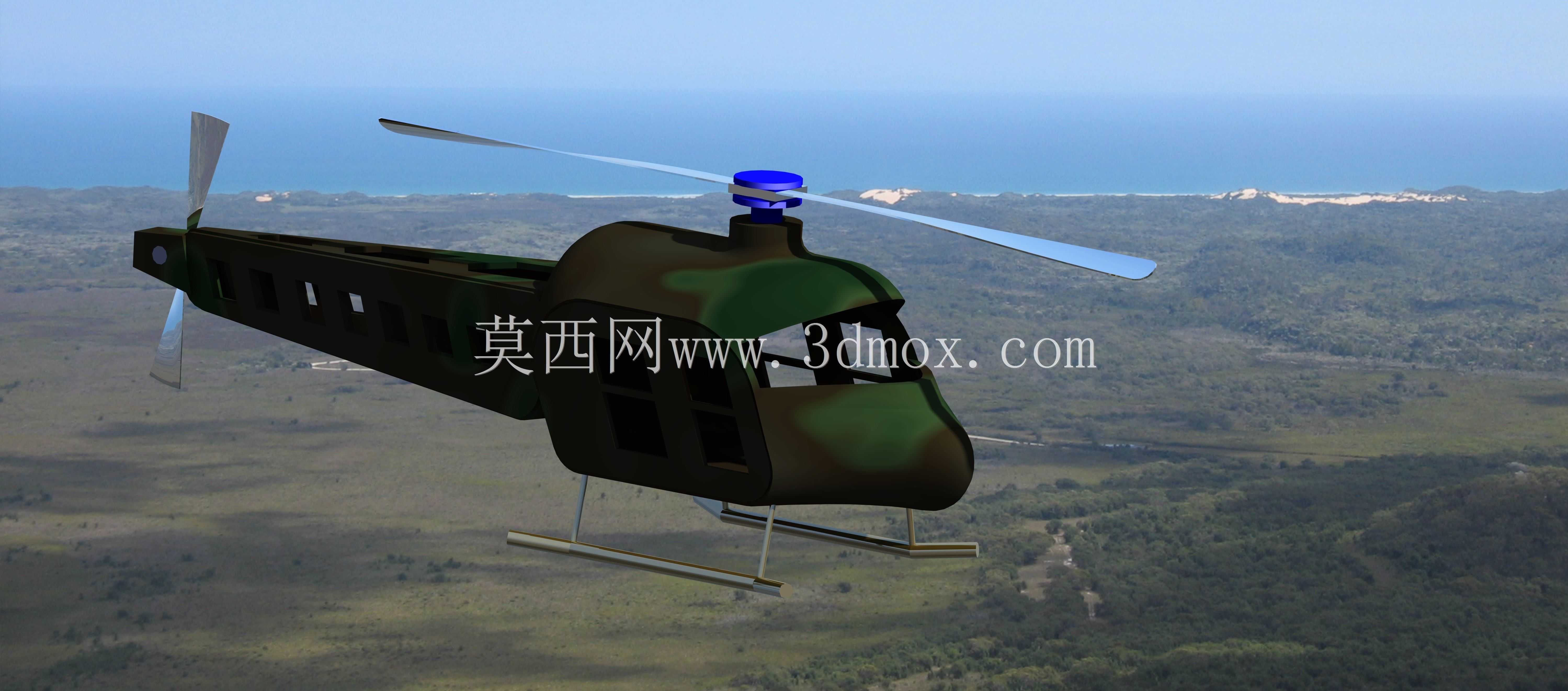

迷彩涂装轻型单旋翼直升机外观结构

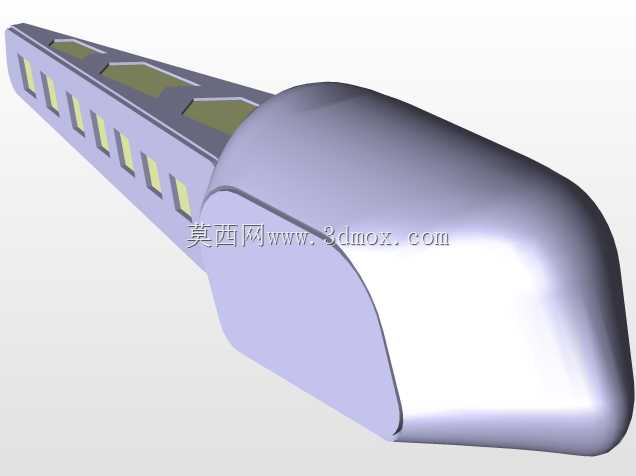

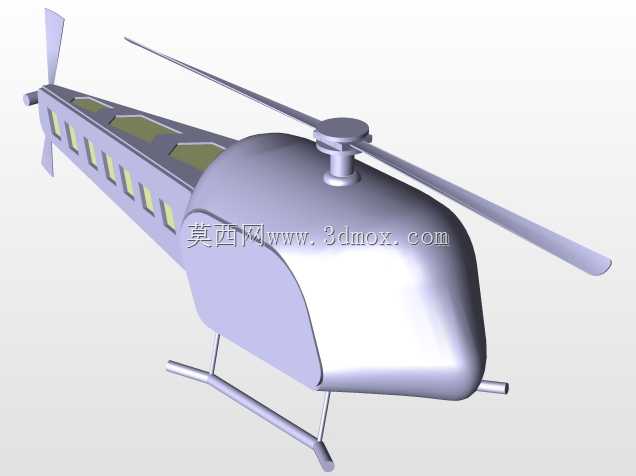

这款单旋翼带尾桨构型的轻型直升机，在设计阶段优先考量了低空侦察、短途通勤、林区巡检这类对起降场地要求低的作业场景，整体结构围绕轻量化、易维护的核心需求搭建。从外形布局来看，机身采用流线型曲面过渡，机头段预留了观察窗安装位，侧部沿纵向排布多组舷窗开口，既可以满足舱内人员的视野需求，也能在结构设计阶段通过开口位置优化调整机身重心分布，避免后续配重环节出现额外的重量冗余。主旋翼采用两叶式布局，桨毂位置做了简化结构设计，在满足低空低速飞行升力需求的前提下，尽可能减少传动结构的复杂程度，降低日常维护的拆装难度；尾梁段从机身中部向后平滑延伸，尾桨布置在尾梁末端侧方，能够抵消主旋翼旋转产生的反扭矩，保证飞行过程中的航向稳定性。起落架采用滑橇式结构，两根平行的金属滑橇通过支撑臂与机身底部连接，没有复杂的收放机构，不仅能在草地、砂石地等非硬化场地完成起降，还能在着陆时通过结构形变吸收部分冲击载荷，减少机身结构受到的冲击力。机身表面的迷彩涂装采用不规则色块拼接设计，适配野外作业时的视觉隐蔽需求，舱体外壳预留了多处设备安装接口，可根据不同作业场景加装摄像设备、通讯模块或者轻型载荷挂架。在建模过程中，机身曲面的曲率连续是重点把控环节，既要保证气动外形的流畅性，减少低空飞行时的空气阻力，也要兼顾内部舱室的空间利用率，让舱内的乘坐空间、设备安装空间得到合理分配；旋翼与桨毂的连接位置做了转动副的结构预留，能够直观展示旋翼的转动工作状态，滑橇起落架的支撑角度经过反复调整，保证直升机在静止停放状态下的重心落在滑橇支撑范围内，避免出现侧翻风险。尾梁的长度设计经过匹配测算，既保证尾桨能够获得足够的力矩抵消主旋翼反扭矩，也不会因为尾梁过长导致机身整体结构重量超标，机身侧面的舷窗开口边缘都做了圆角过渡处理，能够减少应力集中问题，提升结构的疲劳强度。
