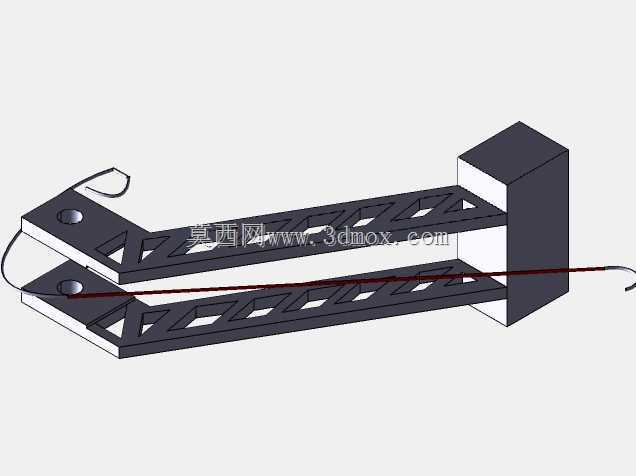

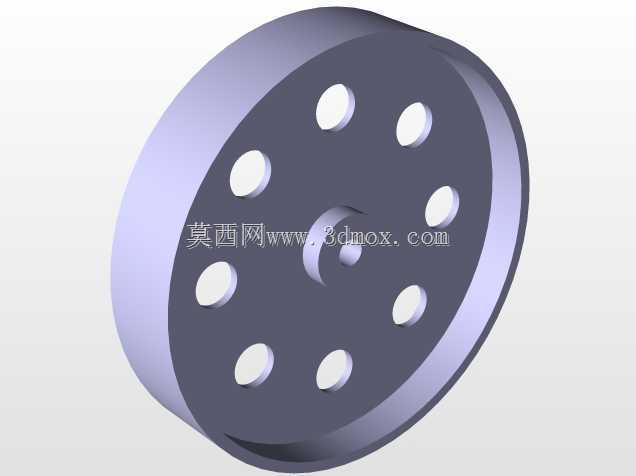

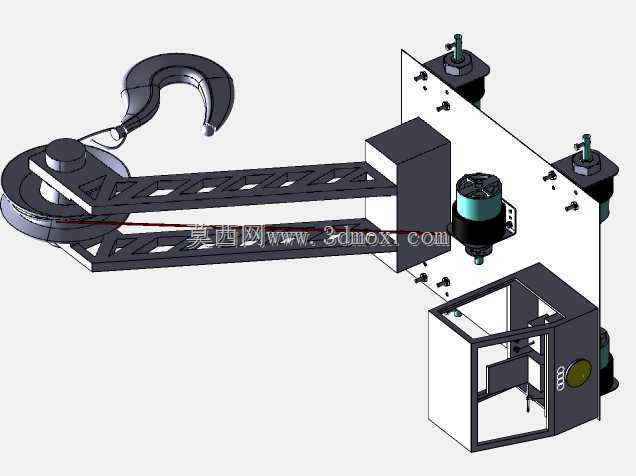

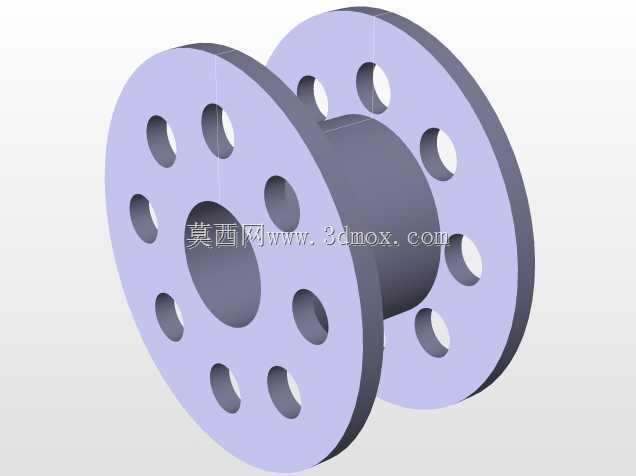

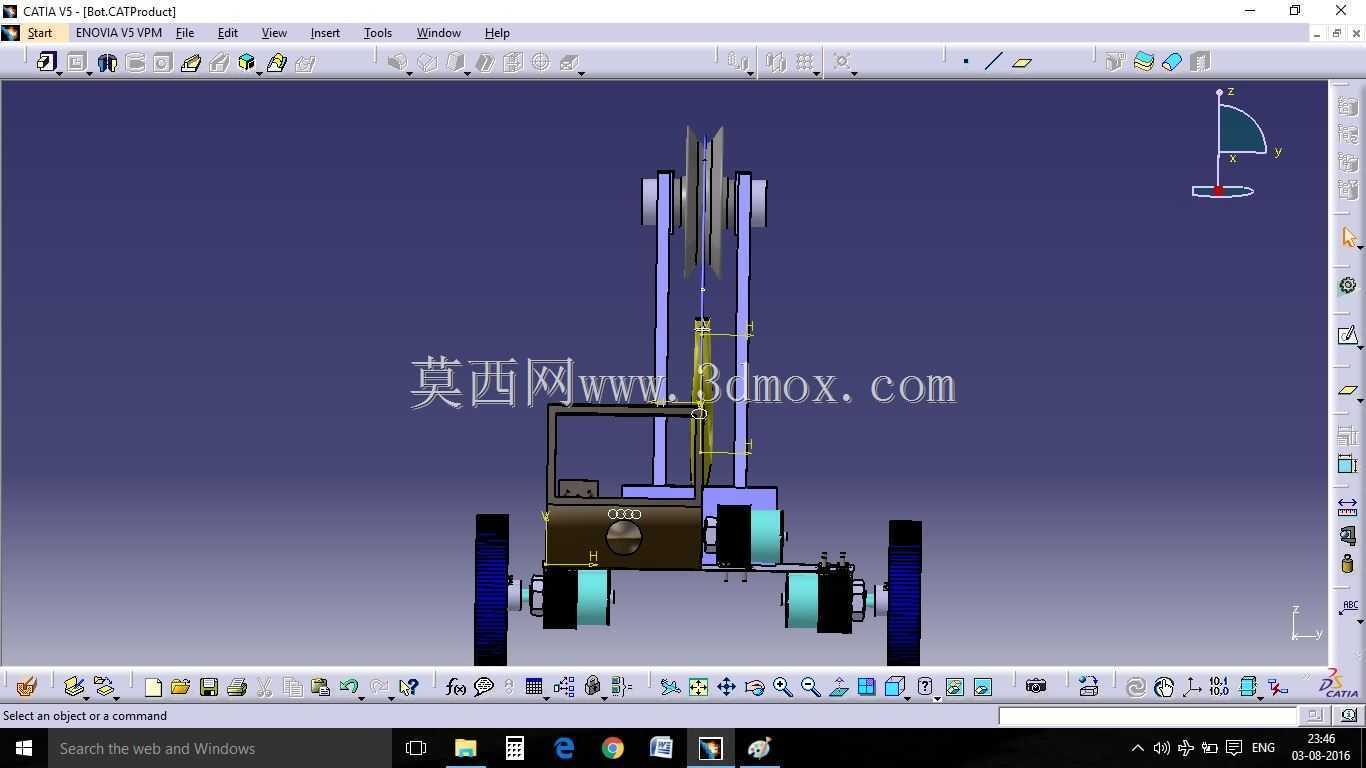

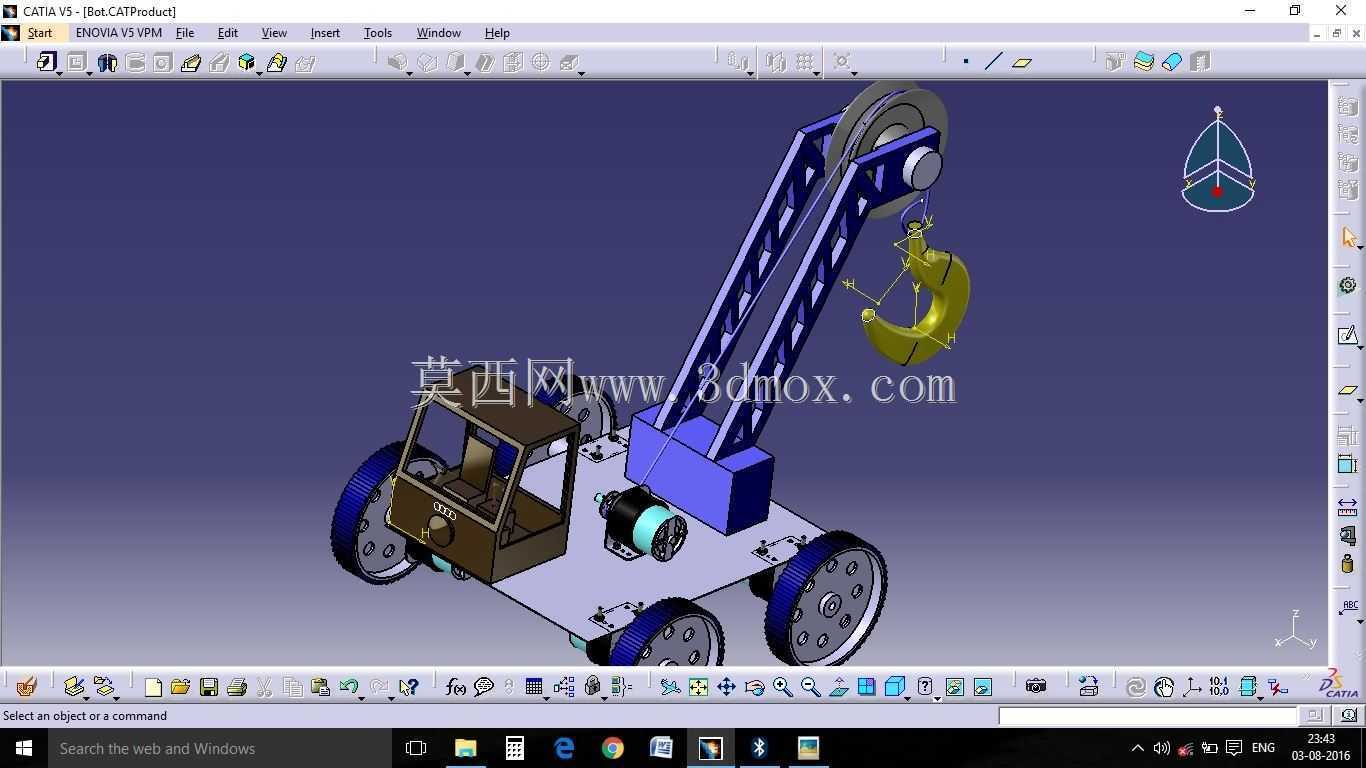

这款起重作业机器人的三维结构设计,核心瞄准小型物料定点转运、教学实训演示、轻型吊装作业场景的使用需求,区别于大型工程起重设备的重载定位,它更适配车间内零散工位的轻型工件调运、实训场地的起重原理演示、小型仓储区域的货位调整这类对作业灵活性要求高、吊装载荷偏低的场景。从功能特性来看,整机除了配套的标准起重滑轮与吊钩组件采用行业通用成熟结构外,其余机身结构均做了适配遥控作业的定制化设计,行走机构采用轮式移动布局,能够在平整硬化的车间地面、实训场地地坪上完成灵活转向与定点停靠,起重臂架采用铰接式可调结构,可根据作业点位的高度需求调整臂架仰角,配合滑轮组的绳索收放机构,实现吊钩在作业半径内的垂直升降与水平覆盖,

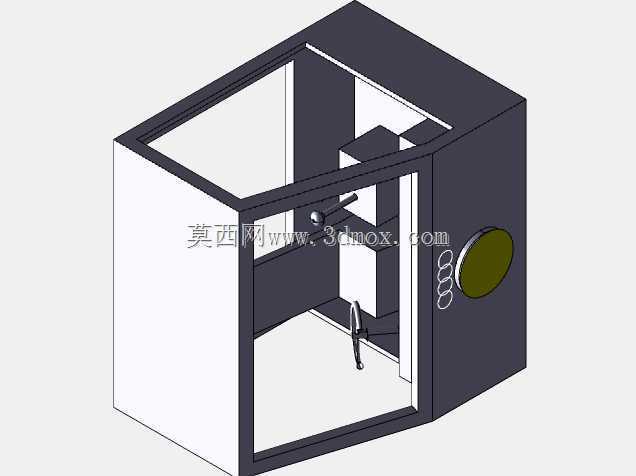

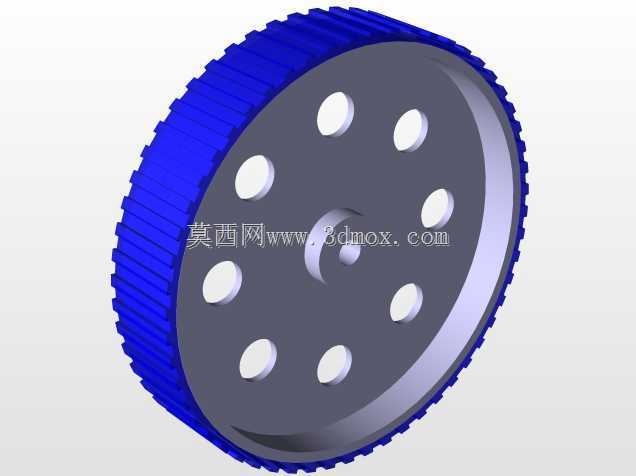

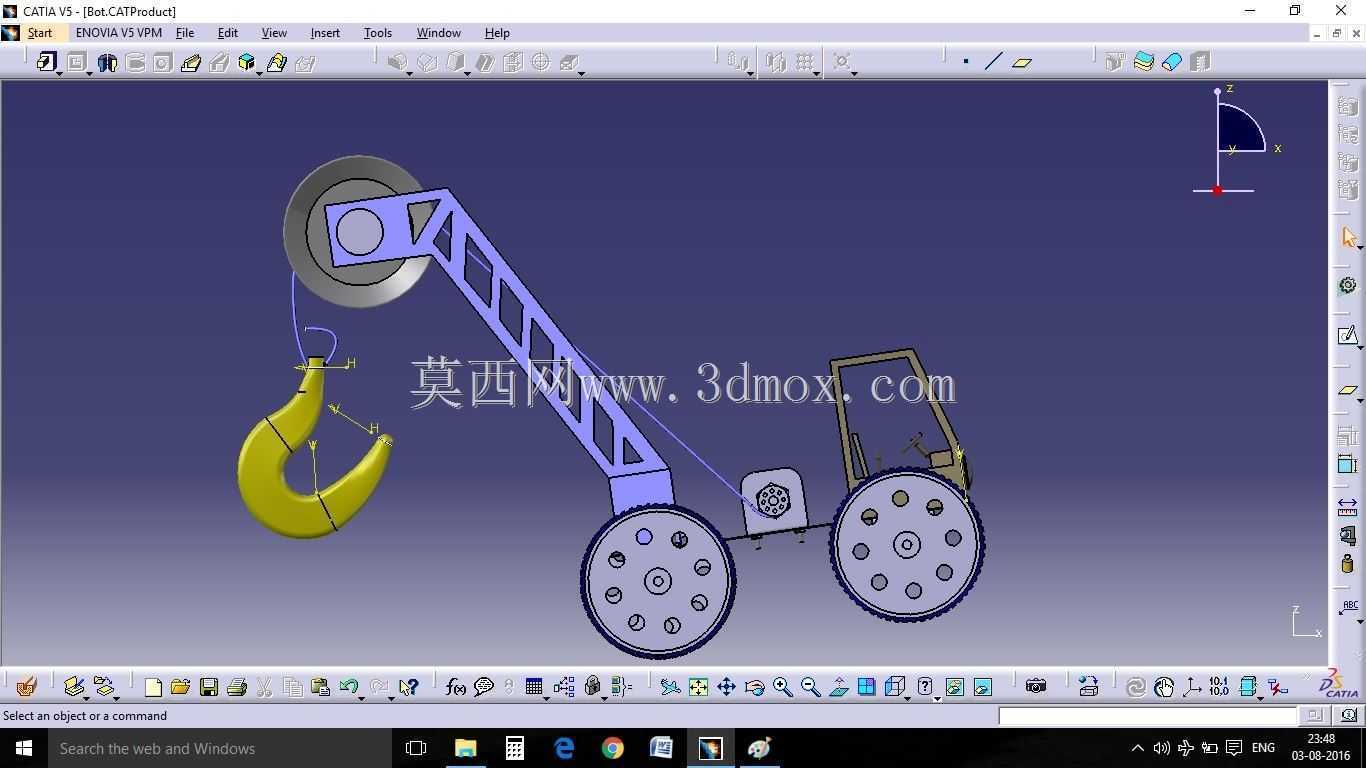

配套的遥控接收模块集成在机身中部的控制舱内,可接收远程端的操控指令,分别对应行走驱动、臂架调姿、吊钩升降三个核心动作的独立控制,避免了近距离操作吊装作业的安全风险。设计过程中优先考虑了结构的可装配性与运动干涉规避,在三维建模阶段就对所有运动副做了行程限位校验:臂架的俯仰角度范围控制在0到65度之间,避免仰角过大导致整机重心后倾失稳,也防止俯角过低出现臂架与行走机构的结构碰撞;吊钩的升降行程结合臂架最大仰角下的离地高度做了匹配,保证吊钩落到最低作业位时绳索仍保持合理张紧度,不会出现绳索脱槽的问题;行走轮的轮距与轴距参数经过重心校核,在臂架最大作业半径、额定吊装载荷下,整机的倾覆稳定系数满足轻型起重设备的安全要求,不会出现侧翻风险。

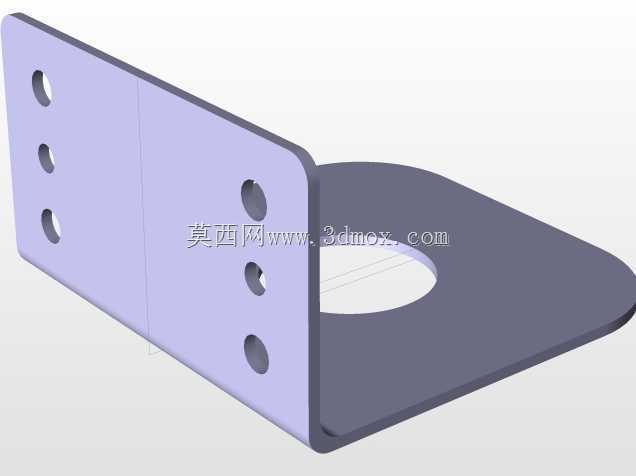

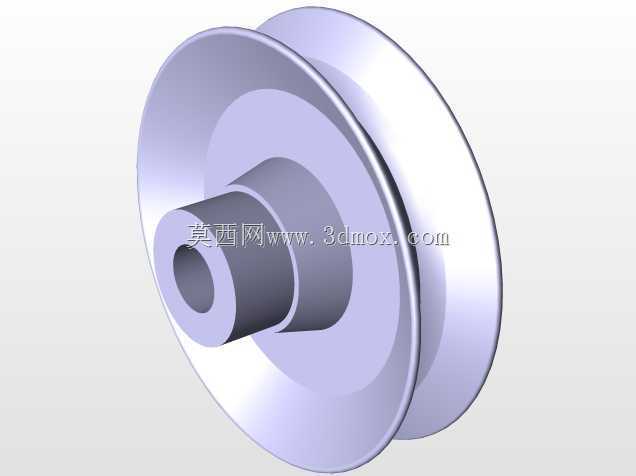

外形尺寸与安装边界方面,整机的长宽高控制在小型移动设备的通行范围内,能够顺利通过车间常规宽度的人行通道与设备间隔,机身底部的离地间隙适配车间常见的地面线槽、小型门槛等凸起障碍,不会出现通行卡滞;所有外接的电气接口均布置在机身侧方的防护舱内,安装调试时不需要拆解主体结构就能完成线路接驳,滑轮组件的安装位预留了标准紧固件的装配空间,可直接匹配市面上通用规格的起重滑轮与吊钩配件,不需要额外做定制改孔;臂架末端的滑轮安装座设计了可快拆的压板结构,后期维护更换滑轮时只需要拆卸压板紧固件就能完成组件更换,不需要整体拆解臂架结构。在结构细节处理上,机身的承载框架采用薄壁加筋的结构形式,在保证整体结构刚度满足吊装载荷要求的前提下,
尽可能降低整机自重,减少行走驱动的负载;绳索导向轮的布置位置经过反复调整,保证绳索在整个臂架俯仰行程内都能顺畅进出滑轮槽,不会出现偏磨、卡绳的问题;遥控模块的安装位做了隔振处理,避免行走与吊装作业过程中的振动影响信号接收稳定性;整机的重心位置经过多工况仿真校验,无论是空载行走、带载吊装还是臂架调姿过程中,重心投影始终落在行走轮的支撑多边形范围内,从结构设计层面保障作业稳定性。
- 上一篇:三角座式起重吊钩承载连接结构
- 下一篇:起重机用管道连接万向关节结构
- 全部评论(0)
- 模板大小: 18.2 MB
- 售价:5金币
- 下载次数: 80
- 系统要求: CATIA,Rendering,CATIA
- 软件分类: 起重机
