型材拼接式框架承载结构三维设计

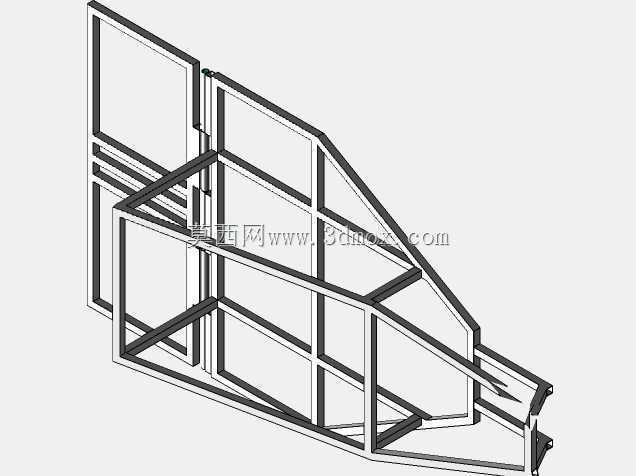

　　这类空间桁架式框架结构，在工业现场的应用场景覆盖极广，小到设备外围防护栏架、物料周转承托架，大到大型设备的主机承载骨架、生产线旁的操作走台支撑，都能看到同逻辑的结构设计。不同于实心板材焊接的封闭架体，这种采用矩形截面型材拼接的镂空框架，在同等自重下能获得更高的结构刚度，尤其适合需要控制整体重量、同时要保证抗扭抗形变能力的安装场景。从结构本身来看，整个框架采用分段式型材拼接思路，主体受力方向沿型材轴向布置，避免型材承受垂直于轴向的过大弯矩，相邻型材的连接节点处采用满焊固定，节点位置特意设置了斜向支撑型材，将垂直方向的载荷分解传递到两侧的纵向主梁上，避免局部载荷集中导致单根型材出现弯折变形。框架的一端设置了对接接口，

　　接口处的型材端面做了齐平处理，预留了螺栓连接的安装孔位，可以和相邻的同规格框架段快速拼接，延长整体架体的长度，适配不同长度的安装空间需求。设计过程中需要重点关注安装边界的匹配性，框架整体的外轮廓尺寸需要和安装工位的预留空间完全契合，侧面的镂空区域既要满足减重需求，也要保证不会因为镂空过大导致框架侧面的抗冲击能力不足，斜撑的布置角度经过受力测算，控制在45度到60度之间，这个角度区间内的斜撑对垂直载荷的分解效率最高，同时不会过多占用框架内部的可用空间。框架的底部设置了向外延伸的安装支脚，支脚端面加工有平整的安装面，可以通过膨胀螺栓或者连接压板固定在地面或者设备基座上，支脚位置特意选在纵向主梁和横向横梁的交汇节点处，

　　保证固定点的受力可以直接传递到整个框架的受力体系中，不会出现局部受力过大导致支脚变形的问题。在实际使用场景中，这类框架可以作为输送线的侧边支撑骨架，在框架上方安装辊道或者皮带输送组件，镂空的侧面方便布置输送线的驱动电机、走线槽以及传感检测元件，后期维护时不需要拆解整个框架，直接从侧面的镂空区域就可以完成元件的更换和线路检修。也可以作为大型设备的外围防护架，在框架外侧安装防护网或者透明防护板，既可以隔离设备运行的危险区域，镂空的结构也不会遮挡操作人员观察设备内部运行状态的视线。结构设计时特意规避了应力集中的问题，所有型材的连接端部都做了切角处理，避免直角对接处出现焊接应力集中，长期受载后出现焊缝开裂的问题；

　　型材的选型根据框架的额定承载能力确定，主受力梁采用壁厚更厚的矩形型材，次要的横向连接和斜撑采用稍薄的型材，在保证整体结构强度的前提下尽可能控制整体重量，降低材料成本和安装时的搬运难度。框架的分段式设计也方便运输和现场组装，每一段框架的重量控制在人工可以搬运的范围内，不需要大型吊装设备就可以完成现场拼接安装，对接接口处设置了定位止口，拼接时不需要反复调整对齐，只需要将止口卡入对应位置就可以保证两段框架的同轴度和平面度，大幅降低现场安装的调试工作量。对于需要在框架上安装附加组件的场景，框架的型材表面预留了通用的安装槽位，可以通过T型螺栓直接固定安装板、走线架、传感器支架等附件，不需要在型材上额外钻孔焊接，方便后期根据实际使用需求调整附件的安装位置，适配不同的生产工艺调整需求。
