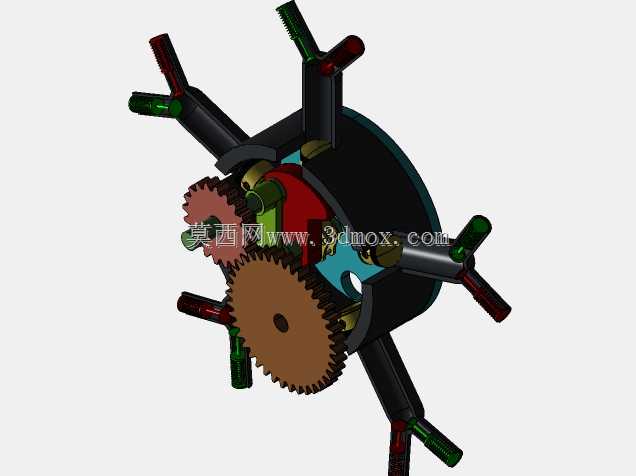

简化结构径向发动机传动结构三维数模

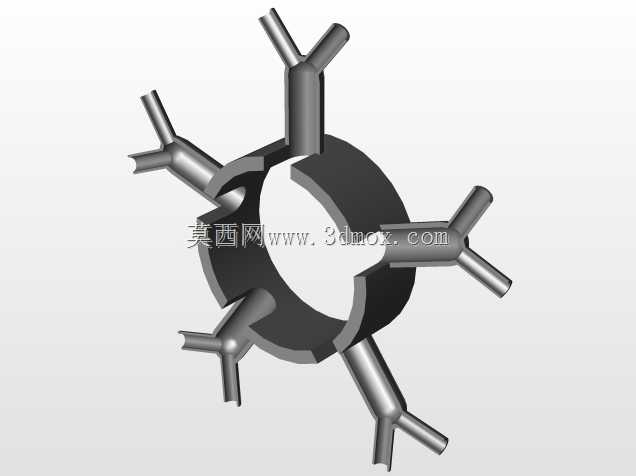

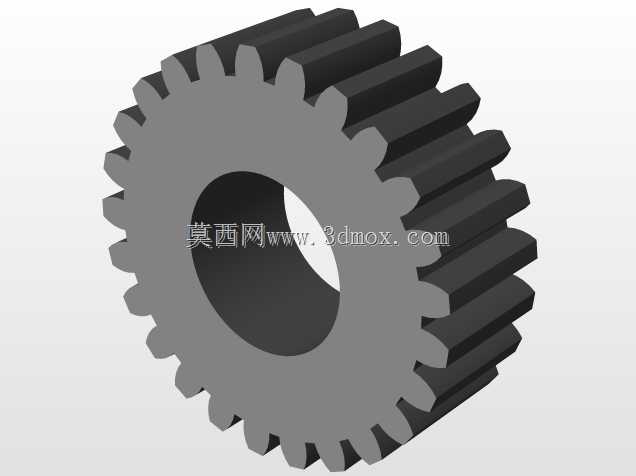

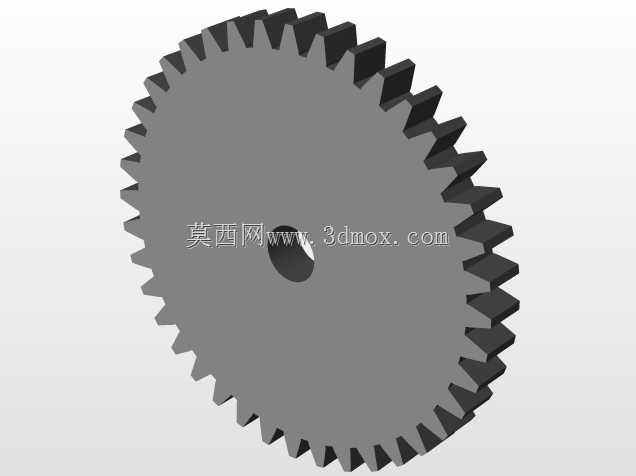

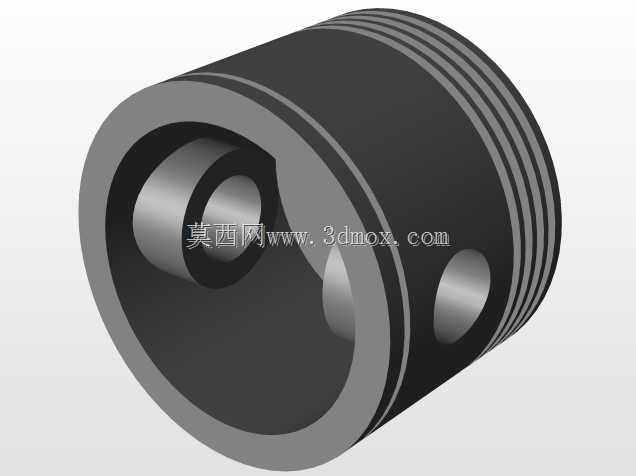

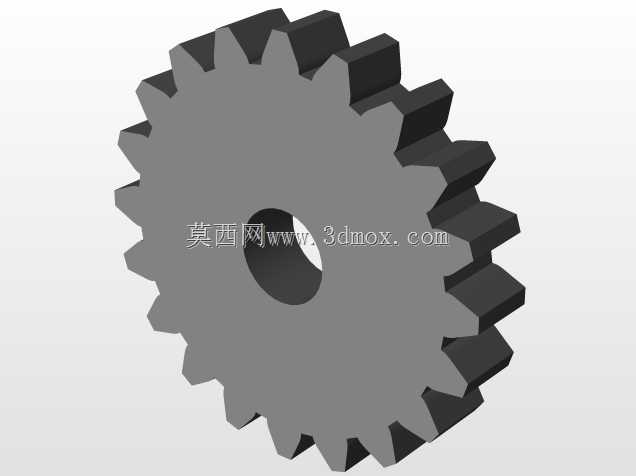

这款径向发动机的简化结构数模，核心围绕星型动力布局的核心传动逻辑搭建，在航空活塞动力、小型特种动力装备的教学演示、原理验证场景中具备很高的参考价值。区别于全细节量产发动机模型，该数模剥离了外围散热壳体、供油管路、点火组件等非核心结构，将动力传递的核心路径完全外露，方便结构设计从业者快速理解径向发动机的运动逻辑。从实际用途来看，这类简化结构既可以作为机械原理课程的演示教具原型，也能作为小型航模动力改装、特种便携动力装置方案论证阶段的结构参考，省去了从零梳理星型布局传动关系的重复工作。数模中清晰呈现了径向布局的核心特征：多组活塞组件沿中心曲轴的圆周方向均匀放射布置，相比直列、V型动力布局，径向结构能在更小的轴向尺寸内布置更多做功单元，在早年航空活塞发动机领域被广泛应用，核心优势就是轴向尺寸紧凑、曲轴受力更均匀，单缸故障下整机仍能维持运转的冗余度更高。设计思路上，建模者优先保证了运动关系的准确性：中心曲轴与传动齿轮的啮合参数匹配合理，活塞连杆与曲轴曲柄的连接副预留了合理的运动间隙，每一组放射状布置的缸体轴线都精准交汇于曲轴回转中心，避免了运动过程中出现卡滞的干涉问题。从安装边界来看，整个结构的径向尺寸围绕中心齿轮组向外延伸，所有活塞组件的运动行程都控制在统一的外圆包络范围内，没有超出包络的突兀结构，安装基准可直接选取中心曲轴的两端支撑位，适配小型动力舱的紧凑安装需求。数模中特意保留了两级齿轮传动的啮合细节，能直观看到动力从活塞往复运动转化为曲轴旋转运动后，通过齿轮组向外输出的完整路径，每一处连接副的装配关系都做了简化但不缺失逻辑的处理，既降低了模型的复杂度，又没有破坏动力传递的结构完整性。对于需要快速掌握径向发动机核心结构的建模从业者来说，这个数模避开了量产机型复杂的细节干扰，能直接抓住星型动力布局的设计核心，在做同类动力方案的初期布局时，可以直接参考其缸体布置角度、齿轮传动比匹配、活塞行程与曲轴偏心距的对应关系，大幅缩短前期方案的论证周期。
